两端外伸基础主梁纵筋计算


关于梁板式筏板基础,我们前面讲了一些原理性的基础知识。
从这节开始,我们拿一个实际案例,来具体计算一下梁板式筏板基础的钢筋。


 1
先看图纸

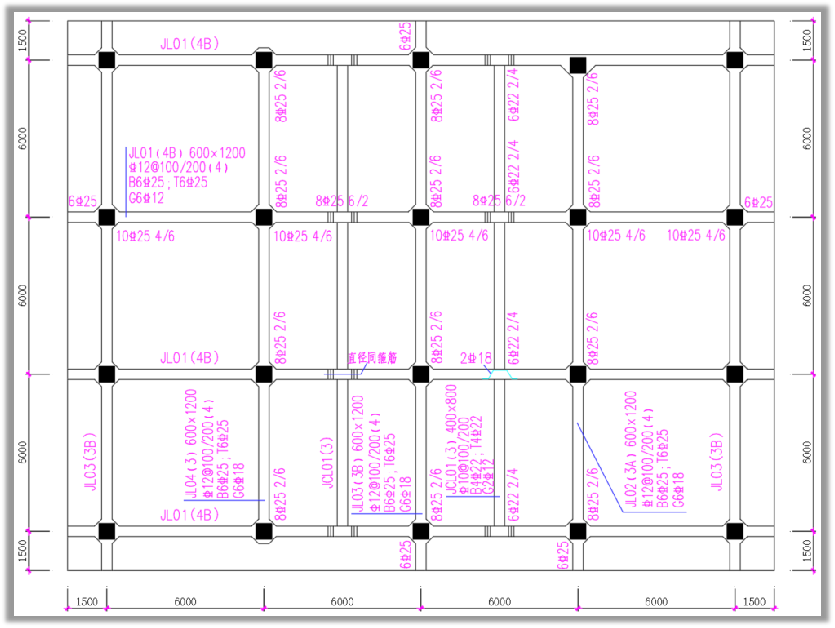

这是我们构建的一个梁板式筏板基础的实例图纸,如图1所示。

图1
这个例子,有筏板基础,有基础梁,且有基础主梁和次梁,如图2所示。

图2

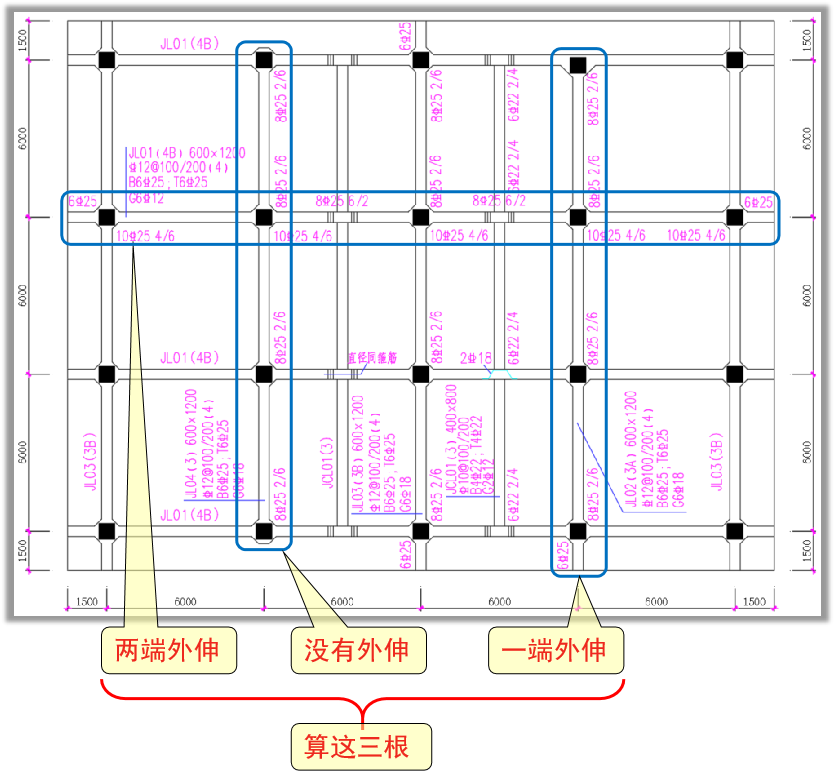

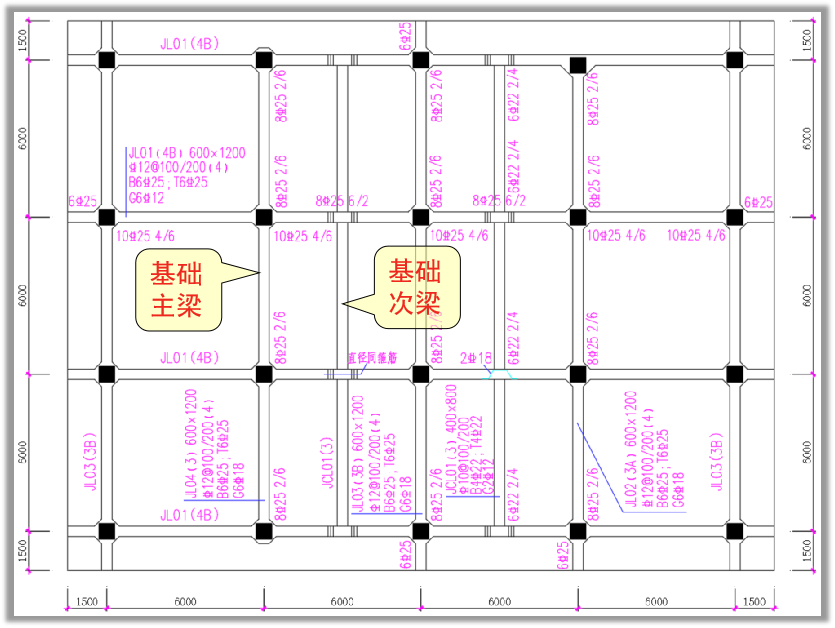

我们先从基础主梁开始讲起,这个图纸,我们计算三根基础主梁,如图3所示。

图3
在计算之前,在告诉大家一些已知条件:
1、筏板基础厚度按500mm计算;
2、柱子截面尺寸按800×800计算;
3、筏板保护层厚度按40mm计算。


 2
计算JL01的纵筋计算

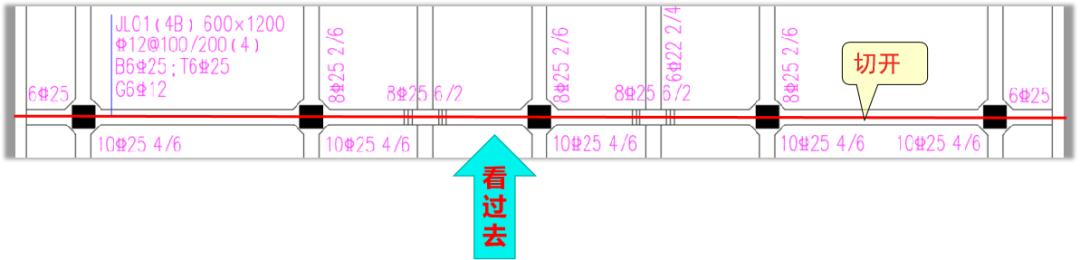

我们把JL01剖开,如图4所示。

图4
JL01的平法与纵向剖面对比图如图5所示。

图5
如果你看到平法标注,脑子里能想象出图5的纵向剖面,那基础梁的平法图集你基本看懂了,这还不够,还要能想象出以下这4个剖面。

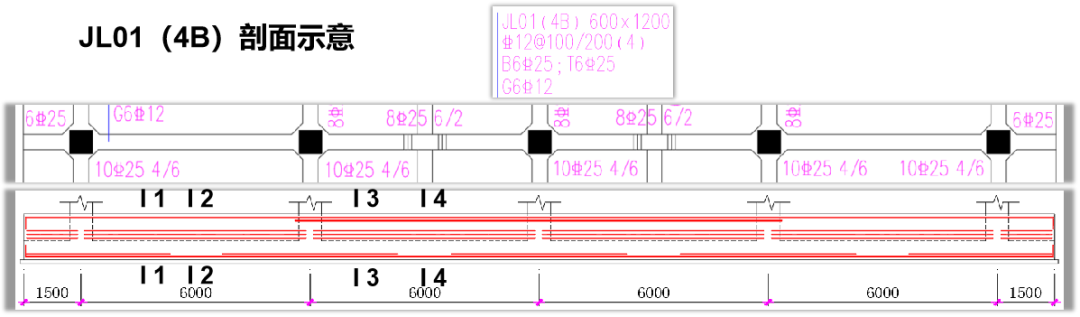

其中1-1剖面如图6所示。

图6
2-2剖面如图7所示。

图7
3-3剖面如图8所示。

图8
4-4剖面如图9所示。

图9
你能从平法图集翻译成纵向剖面图,又从纵向剖面图翻译成横向剖面图,你就彻底搞懂了基础梁的平法标注。
下面我们开始计算JL01的纵筋。

(1)上部贯通纵筋计算

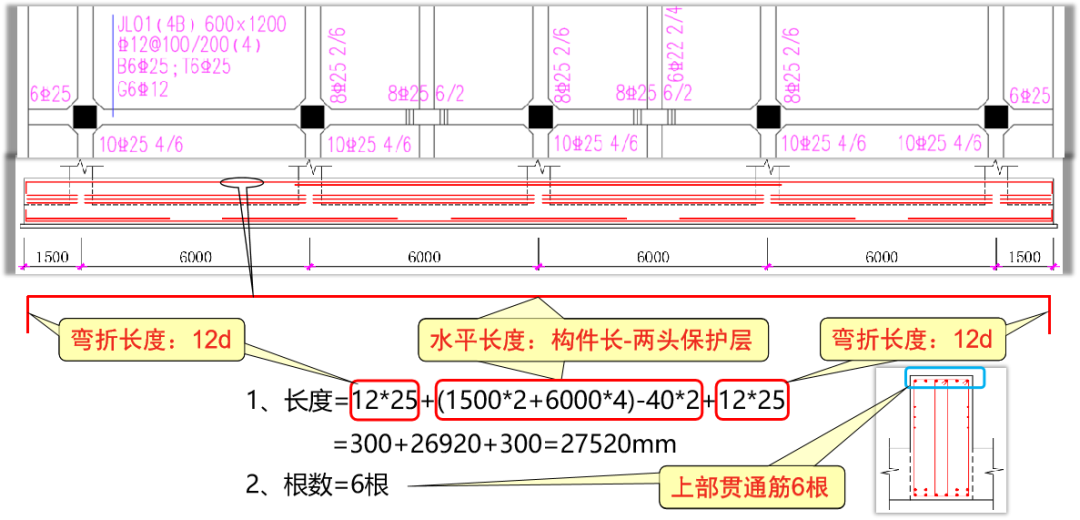

上部第一排贯通纵筋计算过程如图10所示。

图10

(2)上部下排非贯通筋计算

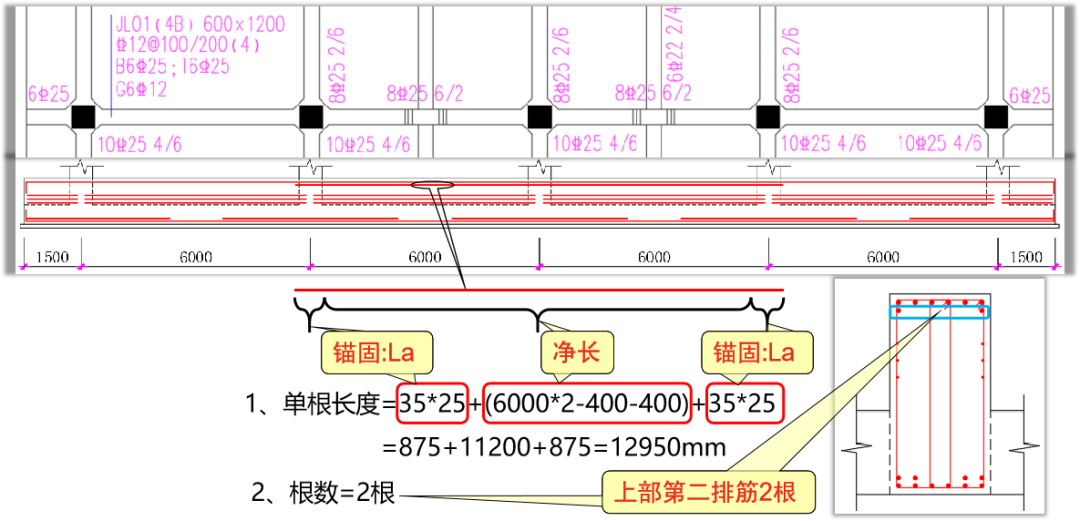

上部下排非贯通筋,只有第2跨和第3跨,计算过程如图11所示。

图11

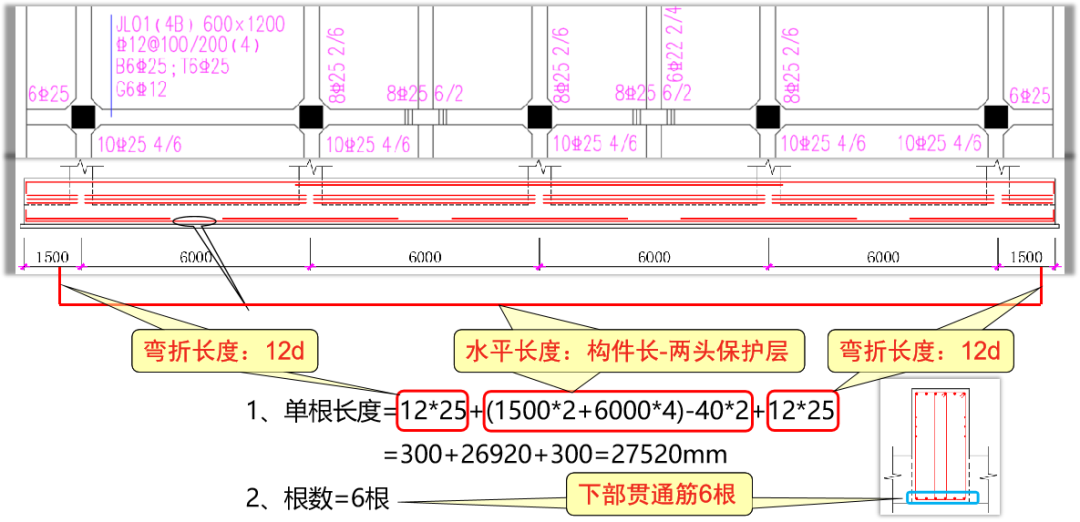

(3)下部贯通纵筋计算

下部贯通纵筋计算过程如图12所示。

图12

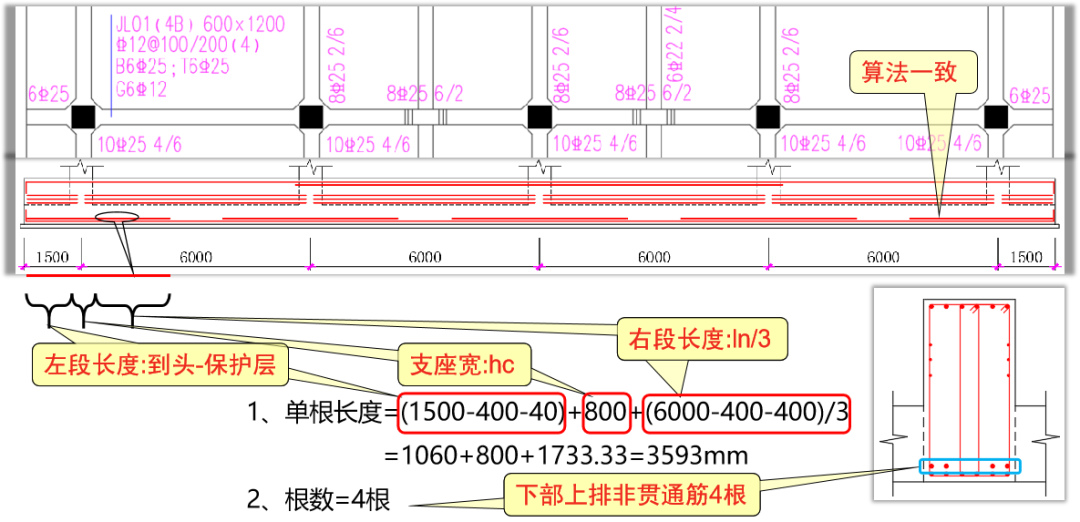

(4)下部上排非贯通筋计算(第1支座/第5支座)

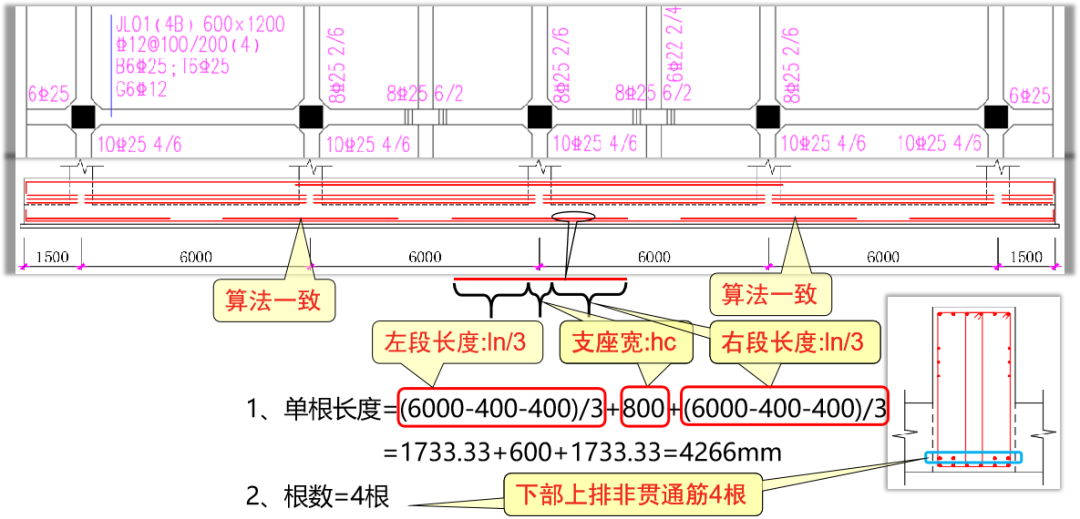

下部上排非贯通筋,第一支座和第五支座长度是相同的,我们只计算一个,计算过程如图13所示。

图13

(5)下部上排非贯通计算【第2、3、4支座】

下部第二排非贯通筋,中间三个支座非贯通筋长度相同,计算过程如图14所示。

图14

(6)侧面构造筋计算【1、2、3、4跨】

侧面构造纵筋,1、2、3、4跨长度相同,我们只计算一跨,计算过程如图15所示。

图15

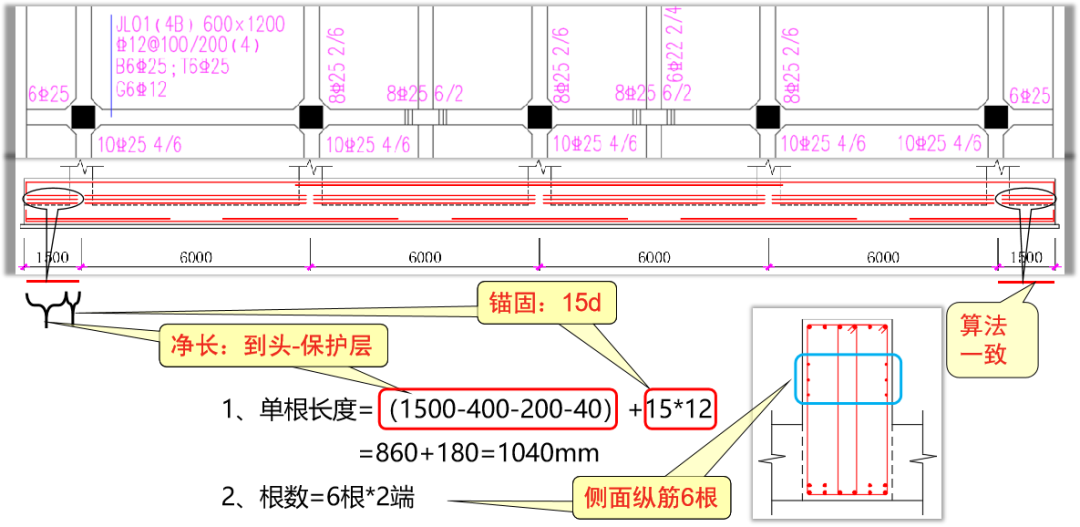

(7)侧面构造筋计算【两端外伸】

两端外伸的侧面纵筋长度一样,计算过程如图16所示。

图16

到这里我们把这根基础梁的纵筋就讲完了。
