【车库算量】-钢筋汇总方式,弯钩设置,搭接错开百分率(3)
陈瑞瑞 2022-09-01 | 6023阅读 17 赞

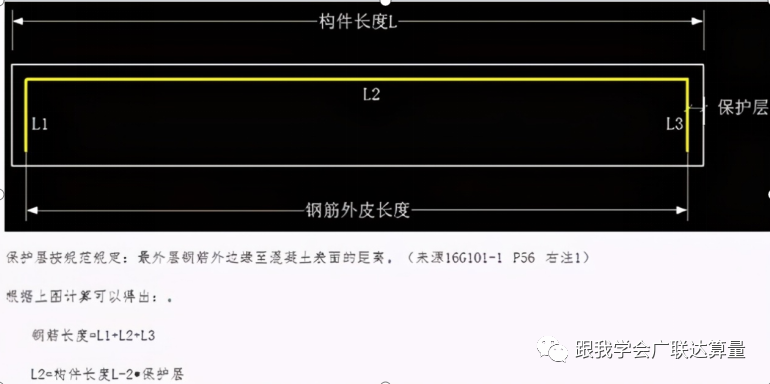

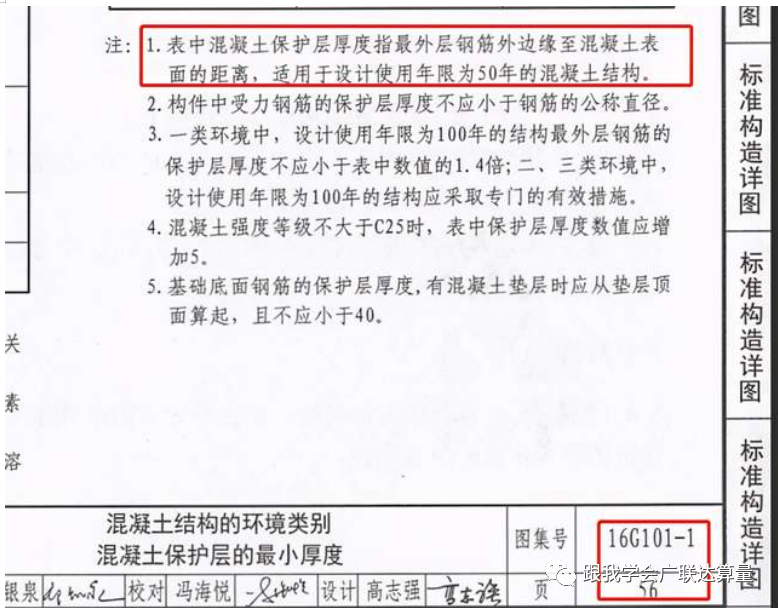

汇总方式:按外皮(左图)和按中心线计算(右图)的区别和场景
1.汇总方式的选择是需要根据地方定额站来决定的,例如吉林省建筑定额规定是按钢筋中心线计算,河北省建筑计价依据则规定按照钢筋外皮来计算。换句话说钢筋有弯折两种有区别,没有弯折两者钢筋工程量是一样。举个例子,当我们买裤子量自己腿长时,按外皮就是蹲着时的腿长,按中心线就是我们站立时候的腿长。

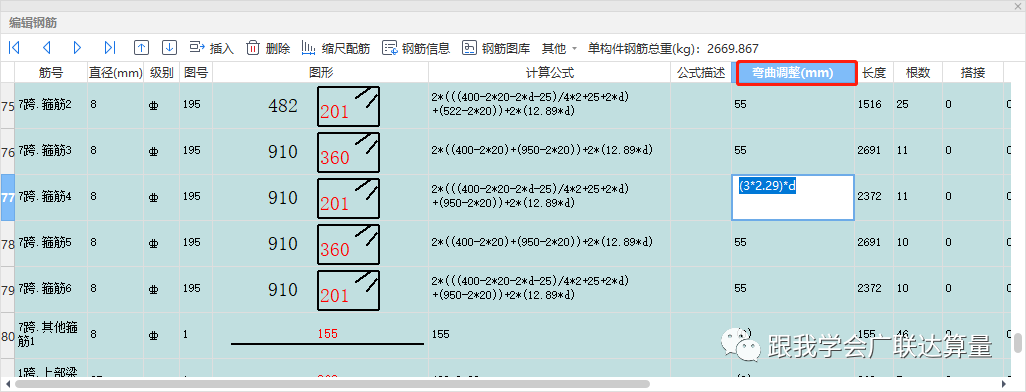

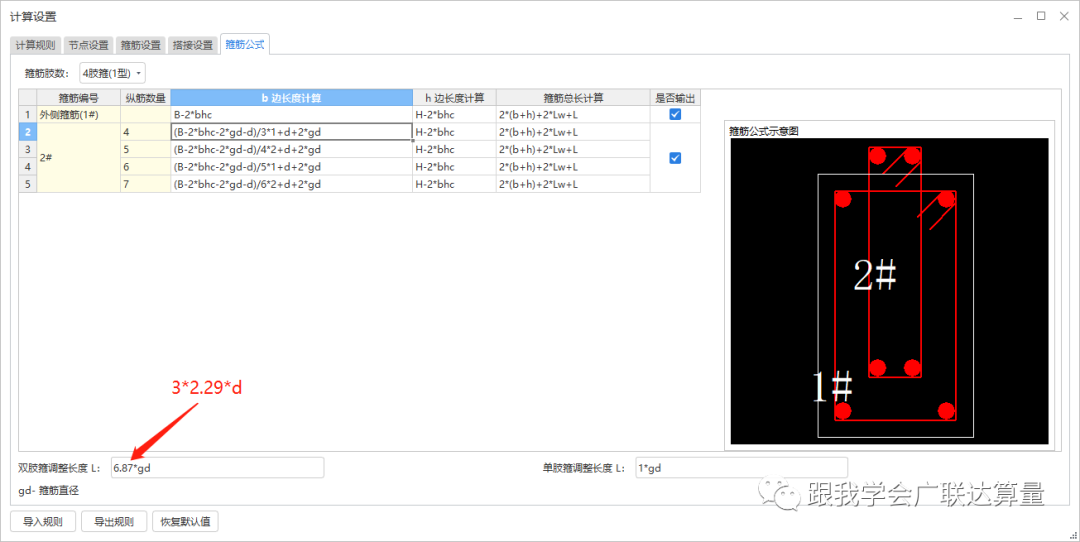

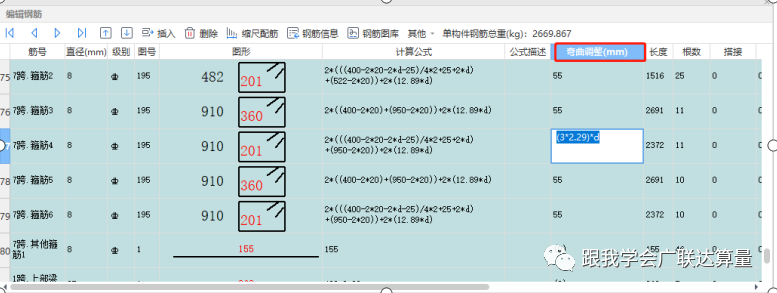

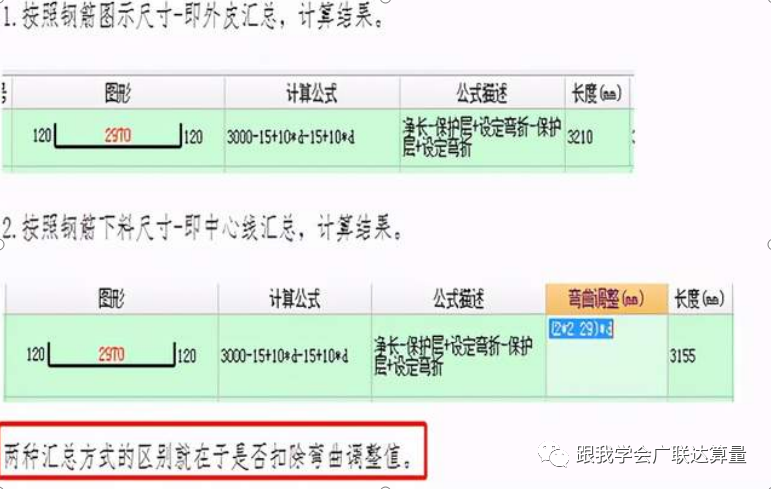

2.如果按中心线汇总箍筋的调整长度,外皮和中心线计算的差别,因为箍筋弯曲时是按中心线下料,会导致保护层达不到,如果这样箍筋弯曲时箍筋长度每个边长度就减少一个直径,双肢箍3个弯折就相应减少了3个90°弯曲调整值,所以为3*2.29d。单肢箍即为1d。如果按照外皮汇总,此处默认即可。这部分是我自己的理解!未找到相关规定。
弯钩设置

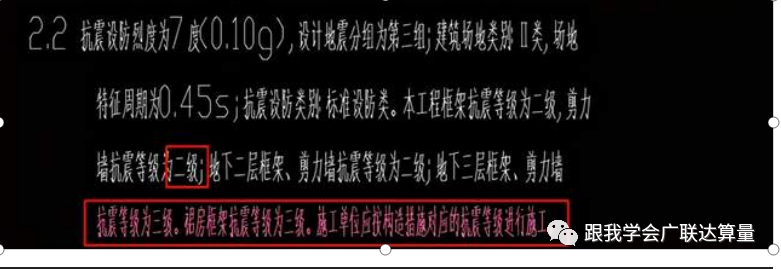

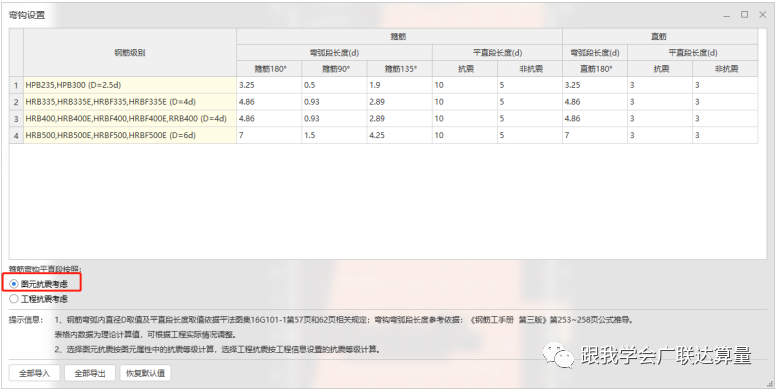

1.业务背景:工程中存在裙楼和主楼抗震等级不一样,或者地上地下抗震等级不一样等等同一个工程存在不同抗震等级的构件时候。操作示范:弯钩设置--按图元抗震考虑
钢筋搭接错开百分率

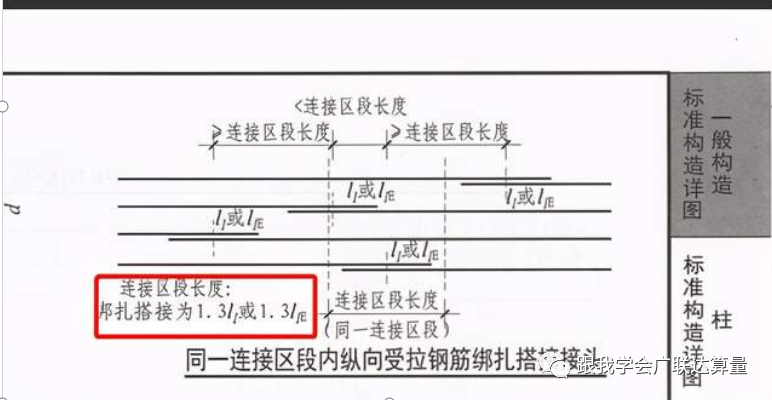

1.钢筋绑扎搭接接头连接区段的长度为n*倍搭接长度,凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值.纵向受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内的钢筋搭接接头面积百分率按下列公式计算:ll=ζla
2.钢筋绑扎搭接接头连接区:举个例子某一构件错开百分率为不大于50%,在确认钢筋是搭接连接,用一个宽度为n(n为修正系数)*搭接长度的透视仪在构件上透视,从构件头到尾一遍后,最多的搭接不能超过1/2。
3.举个例子,某一段剪力墙水平钢筋一共有8根钢筋,位于同一连接区段内的受拉钢筋连接接头面积百分率为不大于50%,在1.3 倍搭接长度范围内搭接一共就为4根钢筋。

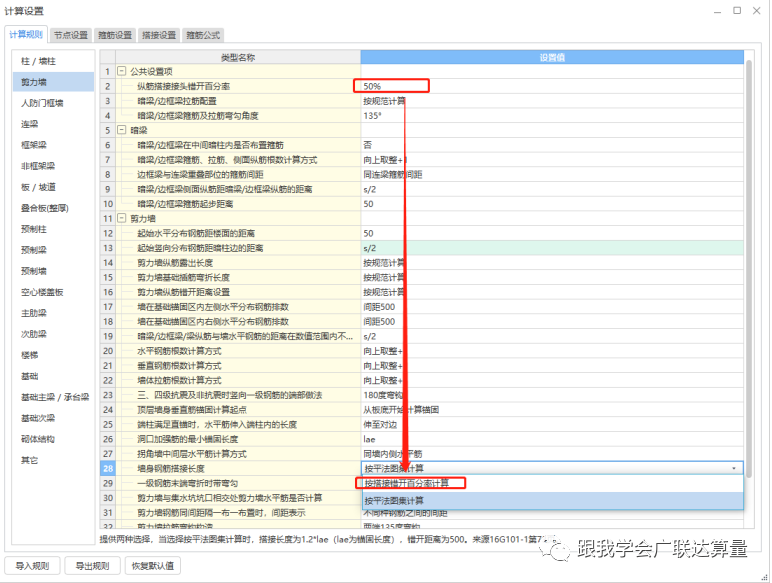

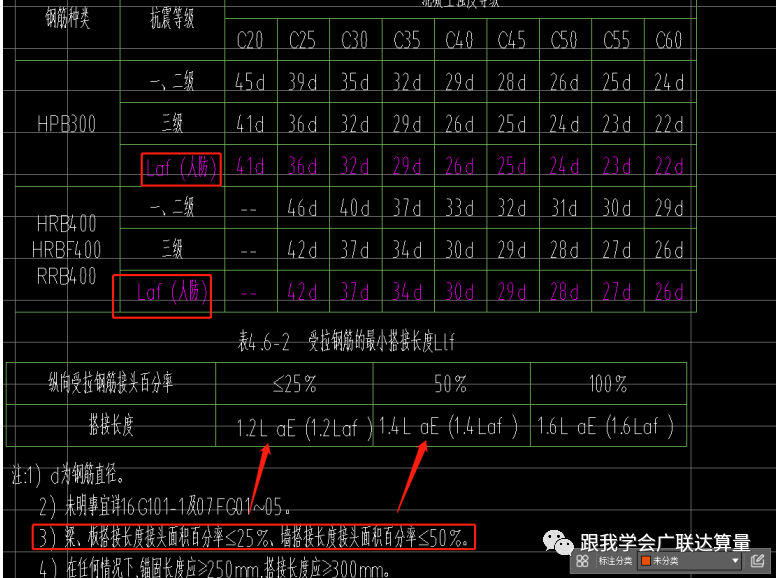

4.看到下图中的图纸说明,墙搭接长度面积百分率为50%,那么搭接长度为1.4*Lae(laf)。所以,我们要修改计算设置-墙身钢筋搭接长度改为按搭接错开百分率计算。(人防和平时工程均适用!)

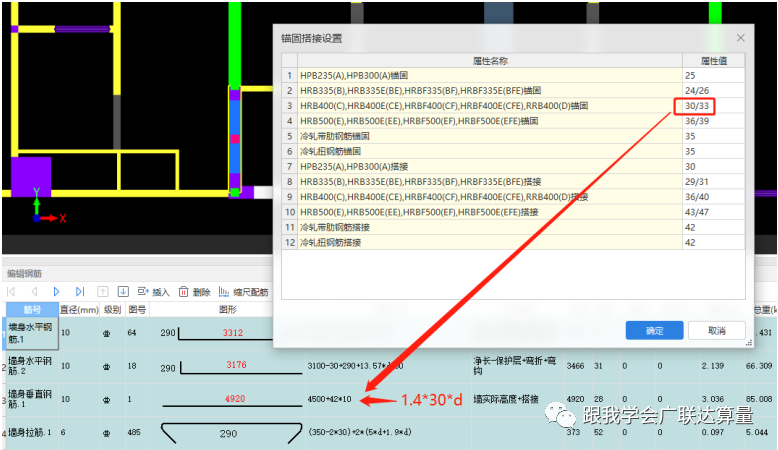

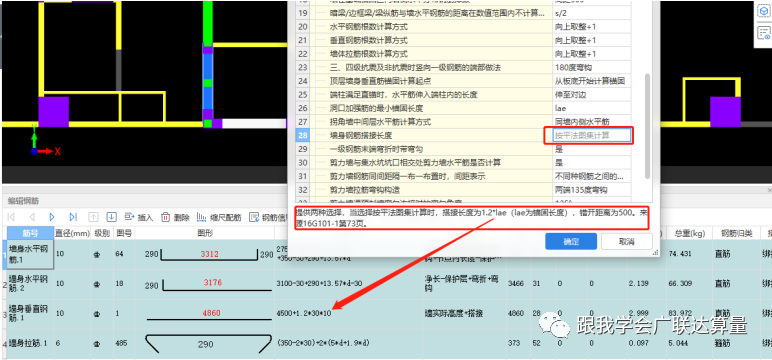

5.修改完后可以看到下面剪力墙的搭接长度就改为1.4*lae,和结构说明就对应起来。
