怎样用基坑支护计算土钉墙？
GTJ2025
2024-07-12
|
3467阅读
0
赞
怎样用基坑支护计算土钉墙？
一、基坑支护产品介绍

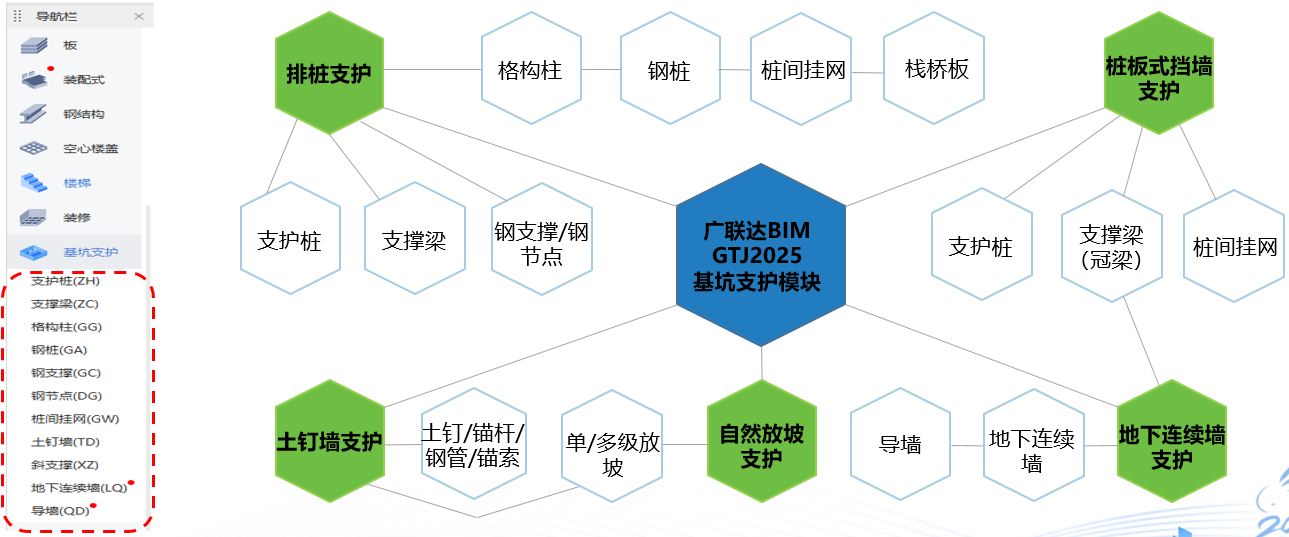

基坑支护算量作为GTJ2025其中一个组件化模块，突破了支护类型多样、钢筋配筋复杂、节点形式多的三大难题，覆盖排桩、土钉墙、自然放坡、桩板挡墙、地下连续墙，五大支护类型，解决手算复杂、钢筋计算难、Excel数据难沉淀的问题，实现复杂模型土建钢筋工程量精准计算，为基坑支护算量工作提质增效。
二、土钉墙支护业务介绍
放坡业务场景：当场地具备放坡开挖条件，且放坡开挖不会对周边环境产生不利影响时，基坑可采用放坡开挖。
土钉墙业务场景：是由天然土体通过土钉墙就地加固并与喷射砼面板相结合，形成一个类似重力挡墙来抵挡墙后的土压力，从而保持开挖面的稳定，土钉墙通过钻孔、插筋、注浆来设置的。
三、软件操作
1、土钉墙/放坡

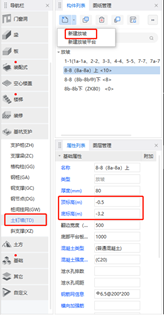

步骤一：新建构件放坡/放坡平台
新建放坡：在放坡属性中输入厚度、坑顶标高，坑底标高，翻边宽度、底部平台宽度、泄水孔排数、泄水孔间距、钢筋网信息、横向加强筋、竖向加强筋、顶部插筋。
新建放坡平台：在属性中输入顶标高、钢筋网信息、横向加强筋等信息。
说明：若放坡平台宽度是固定值，可以在放坡属性中输入翻边和底部平台即可，如果宽度是不规则，还是需要单独建立放坡平台绘制。
步骤二：绘制图元

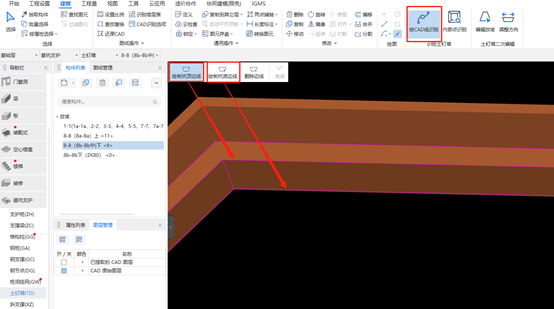

（1）支持“按CAD线识别”直接生成放坡
适用场景：图纸上放坡的坑顶、坑底、中间平台每条边线都清晰，可用此功能；
操作步骤：
第1步：点击“按CAD线识别”，左上角弹出绘制命令框，默认在绘制坑顶边线上，鼠标左键选择坑底边线的CAD线，支持连续选择（拾取不到时可以切换直线、弧形命令补画）；
第2步：切换到绘制坑底边线上，鼠标左键选择坑底边线，方法同绘制坑顶边线；
第3步：点击完成，即可生成放坡。
注意：
①选择坑顶、坑底边线时，建议个数相同；
②若两个坡面共用一条线坑顶或坑底边线时，需要分开手动绘制放坡；
③如果选错了CAD线， 通过删除边线进行删除；

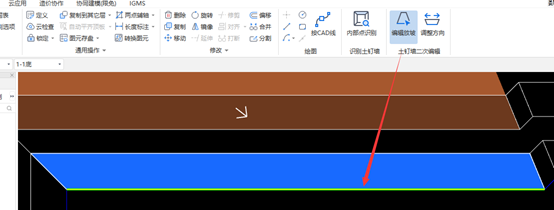

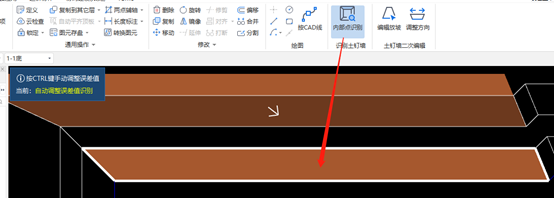

（2）支持“内部点识别”，先绘制平板，再点击编辑放坡功能设置放坡。
适用场景：图纸上每一个放坡边线都有CAD线围城的封闭区域，或每级放坡边界不清晰，可以先使用此功能把放坡平面绘制出来，再分割出每一级放坡。
第1步：点击内部点识别，鼠标放在图纸中CAD线围城的封闭区域，边线加粗显示时，点击左键，生成放坡平面图元；
第2步：点击编辑放坡，选择放坡平面图，鼠标右键确认；
第3步：按鼠标左键指定坑底边线，即可生成放坡。
注意：
①坑顶、坑底边线要求围城封闭区域；
②若有干扰线条将坡面分割开，可通过“隐藏指定图层”将干扰的CAD线隐藏，再进行内部点识别；

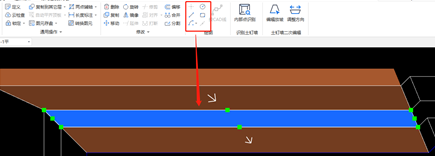

（3）支持普通面式图元绘制命令：直线、矩形、弧形、圆形绘制命令，可先将平板绘制好，再编辑放坡即可生成放坡。
放坡平台绘制方法：直线、矩形、弧形、圆形绘制命令以及内部点识别，不用编辑放坡。

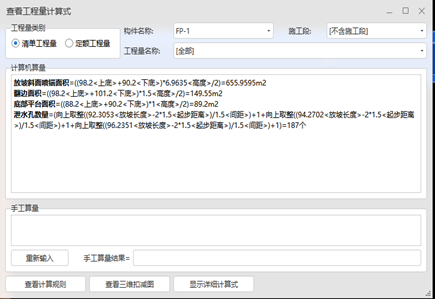

步骤三：土建工程量
包含放坡喷锚面积、翻边面积、底部平台面积、泄水孔等工程量按实计算。

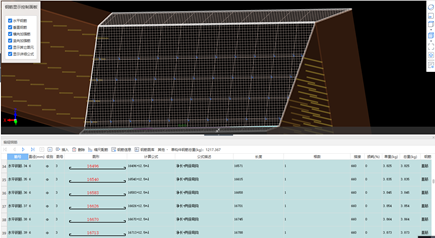

步骤四：钢筋工程量计算
挂网钢筋（水平、垂直）、横向加强筋、竖向加强筋、顶部插筋。
2、斜支撑
步骤一：新建土钉/锚杆/钢管支撑构件
支持新建土钉/锚杆/钢管支撑，在属性中输入孔径（钢管-外壁直径）、倾斜角度、长度、间距、土钉钢筋、支架筋、固定筋。

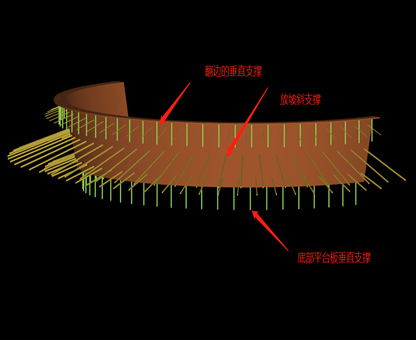

注意：翻边/底部平台/放坡平台下的支撑倾斜角度为90°。
步骤二：绘制图元

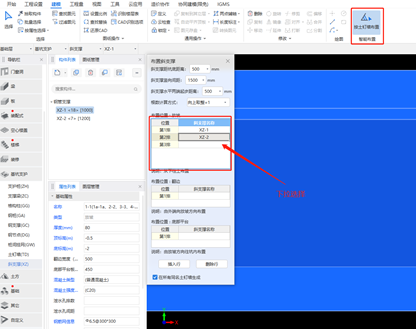

第1步：点击“按土钉墙布置”斜支撑；
第2步：弹出布置斜支撑对话框，在里面输入：斜支撑距坑底距离、斜支撑竖向间距、斜支撑水平两端起步距离、根数计算方式选择，分别在放坡、翻边、底部平台上，按排选择需要布置的支撑；
第3步：右键确定，即可生成支撑；
步骤三：土建工程量

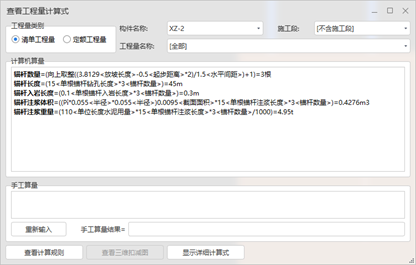

土钉/锚杆/锚索工程量：数量、长度、入岩长度、注浆体积和注浆重量。

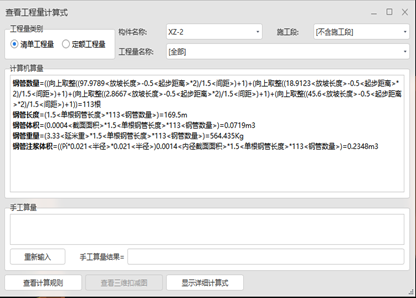

钢管：数量、长度、钢管体积、钢管重量、钢管注浆体积和钢管注浆重量。
步骤四：钢筋工程量
土钉/锚杆/钢管支撑可计算的钢筋类型：土钉钢筋、支架筋、固定筋，不支持钢筋三维
