期望编辑图纸，或者导入到算量软件建模，需要把pdf图纸转cad ；
编制算量文件的时候，需要把图纸转为图片附进去，便于校核；’
设计院交付高清图片后，要把图片转换成PDF，需要批量操作；
这篇教程教您如何快速转换，解决棘手难题！
【PDF转CAD】
（前提条件：只有矢量PDF图纸，才能转换为CAD格式后进行编辑。扫描版或图片版PDF图纸转为CAD格式后无法进行编辑。）

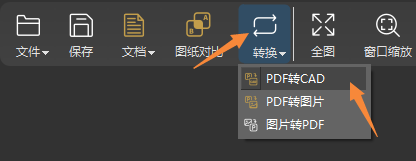

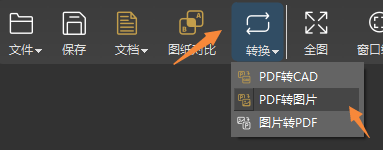

1、打开软件、点击转换—PDF转CAD功能

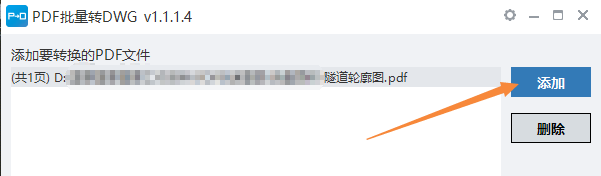

2、点击添加功能，添加需要转换的PDF文件

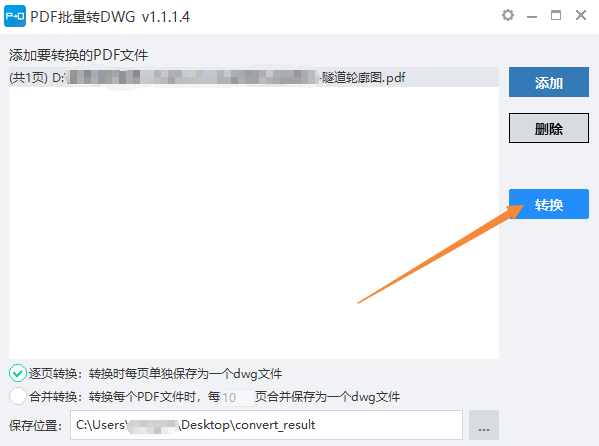

3、选择转换方式
逐页转换：转换时PDF文件中的每一页都会单独保存为一个dwg文件；
合并转换：可设置转换每个PDF文件时，每几页合并保存为一个dwg文件，默认设置为每10页转换保存为一个dwg文件；
4、选择保存位置，默认保存位置会在桌面生成convert_result文件夹，也可点击后方三个小点自定义设置保存路径；
5、设置完成后点击转换，即可完成本次转换

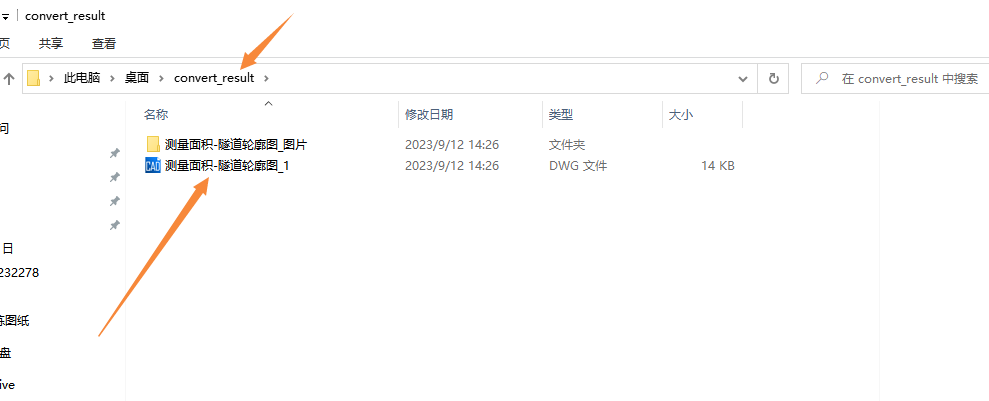

6、转换完成后会提示转换完成，点击确定会弹出convert_result文件夹，可看到已转换完成的dwg图纸；
注意事项：
1、扫描得到的PDF转成CAD，仍然是以图片形式显示，无法进行编辑。只有由dwg格式转换过来的PDF，使用“PDF转CAD”功能转换得到的CAD才是可编辑的。
2、如果希望将多个PDF图纸转换到一个CAD中，请先使用“文档-合并文档”功能将需要转换的多个PDF合并为一个PDF，再使用“PDF转CAD”功能，注意在弹窗中选择“合并转换”，并页数设置为大于合并后的PDF的页数的数值。
3、由于PDF图纸内的线段无属性，转为CAD图纸后，使用CAD快速看图进行图形识别时，可能数量不准确，请注意识别。
4、部分PDF虽然是矢量图，但文字已经被打散为线条，此类PDF图纸转为CAD图纸后，使用CAD快速看图进行文字查找或表格识别时，文字将无法被识别。
5、部分PDF转成CAD后，文字会被白色填充覆盖，原因是PDF文件中设置文字的白色背景块，在PDF里看不见，但是转成dwg格式后会被挡住。解决方案：使用CAD快速看图的“编辑助手”功能删除填充。
6、使用“PDF转CAD”功能转换得到的CAD是2018版本的，低于此版本的CAD软件可能无法打开。解决方案：使用CAD快速看图的“会员-CAD图纸版本转换”功能将CAD图纸转换为低版本格式。
7、建议使用软件默认的文件夹存放导出的图纸和图片：PDF图纸内如果有图片，导出后会成为png格式文件和图纸一起保存，如果保存到桌面，遇到图片太多，会影响查看。
【PDF转图片】

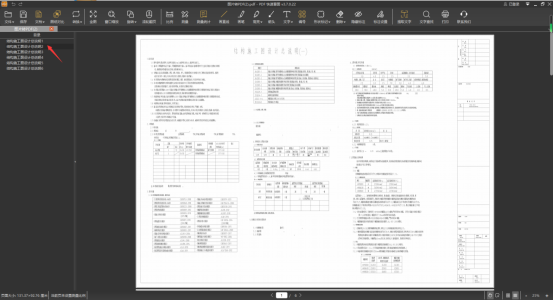

1、打开软件，左上角打开任意一张PDF图纸，点击转换—PDF转图片功能；

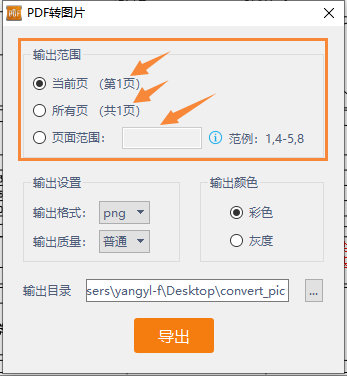

2、设置输出范围，可选择当前页、所有页或自定义页面范围

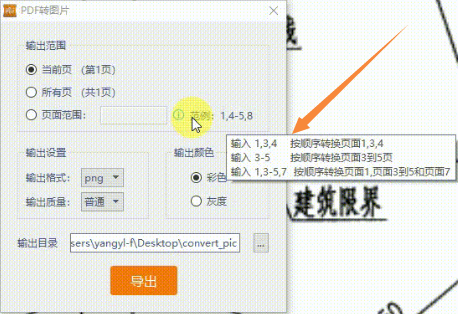

页面范围可分三种情况进行设置，鼠标移动至后方范例位置可查看详情

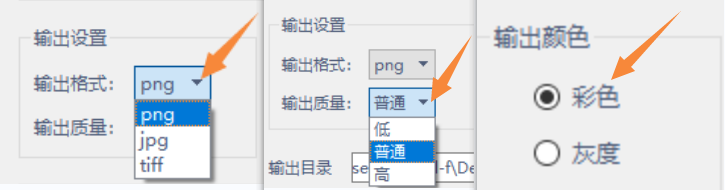

3、选择输出设置，输出格式默认png，还可选择JPG，TIFF；输出质量默认普通，可切换选择低或高品质，输出颜色可选择彩色或灰度；
4、选择输出目录，默认会在桌面生成convert_pic文件夹，点击后方三个小点可自定义选择；

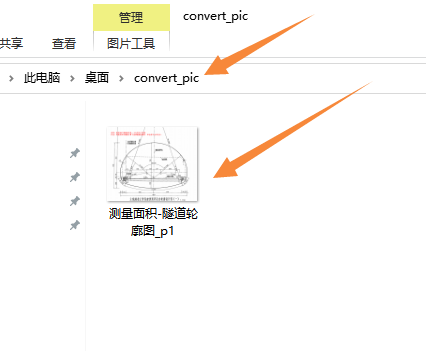

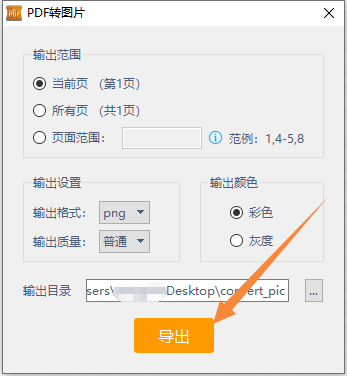

5、设置完成后点击导出即可，输出完成后会自动弹出convert_pic文件夹，可双击图片进行查看；
【图片转PDF】

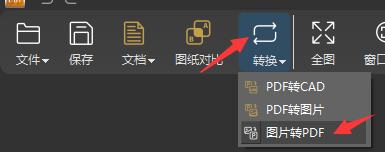

1.点击上方功能栏的转换，选择图片转PDF（可以在未打开PDF时使用）。
该功能可以批量转换图片，共有两种添加图片方法。

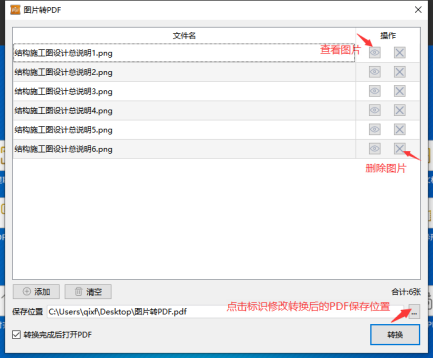

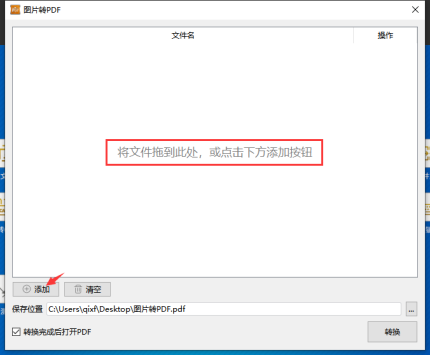

①可以在跳出的弹窗里点击左下角【添加】按钮，添加需要转换的图片；
②可以把图片拖拽进弹窗添加。
添加好图片后，可以点击操作列的小眼睛标识查看图片，也可以点击×号标识删除图片，或者点击左下角的清空，删除全部图片，然后重新添加。
温馨提示：调整图片的顺序，可以点击“文件名”进行升序和降序排序，还能手动拖动文件修改顺序。
2.转换
点击“转换”按钮后，会将添加的图片合并转为一个PDF，如果需要单独的PDF，需要逐个转换。
以上，就完成PDF转换dwg、PDF转图片和图片转PDF的操作啦~~
扫描下方的二维码进群，
即可领取7天【PDF快速看图】会员！
