连载7：计算设置-计算规则详解-帮助对量有理有据

不做教书先生 6天前 | 333阅读 3 赞

29、墙柱（16项）

30、暗柱/端柱纵筋伸入基础锚固形式（2项）

默认：全部伸入基底弯折待选：角筋伸入基底弯折

注释：该项设置仅针对基础插筋节点为节点一、二、三、四、六时有效。

来源：22G101-3第65页 18G901-3第22页

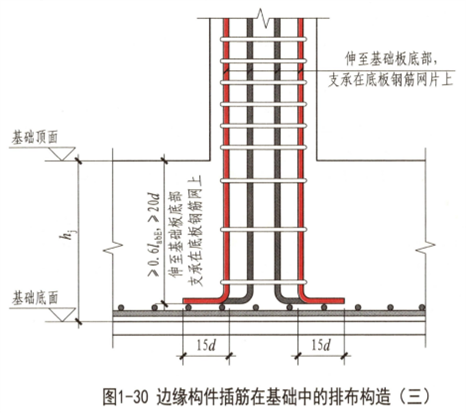

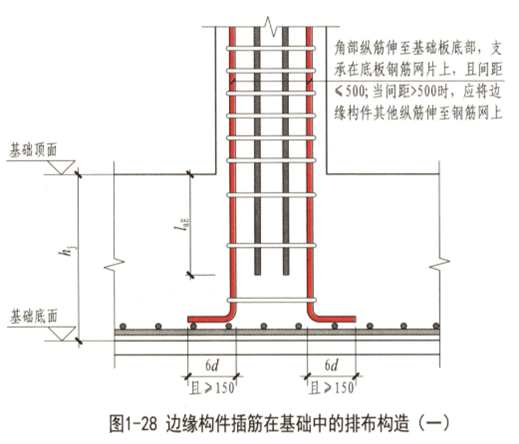

内容：① 当基础高度hj满足边缘构件插筋直锚长度时，应将角部纵筋伸至基础板底部，支

承在底板钢筋网片上。

② 当筏基板厚＞2000mm且基础顶面与中间层钢筋网片的距离满足边缘构件插筋直

锚长度时，应将角部纵筋支承在中间层钢筋网片上。伸至钢筋网上的边缘构件（不包

含端柱）角部纵筋之间间距不应大于500mm，不满足时应将边缘构件其他纵筋伸至

钢筋网上。

造价技能

③ 当边缘构件（包括端柱）一侧纵筋位于基础外边缘（保护层厚度不大于5d，且基

础高度满足直锚）时，边缘构件所有纵筋需按图1-31中纵筋的构造要求。

规则详

提示：① 软件默认纵筋全部到底，如果结合图纸分析基础高度满足直锚此项可以调整。

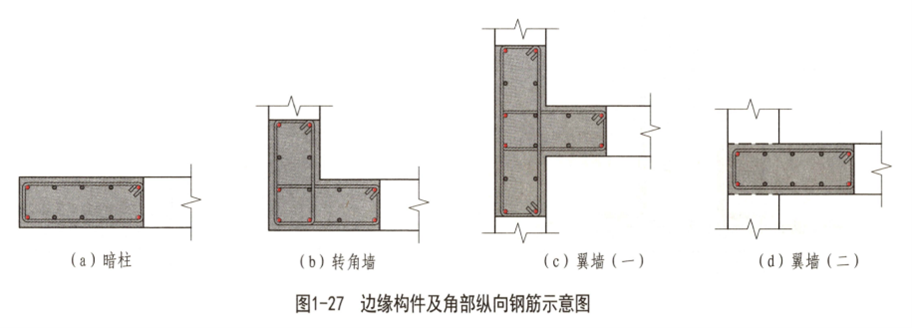

② 边缘构件的角部纵筋具体分布，需结合图集大样图进行划分。

计算设置

③ 端柱的纵向钢筋相关构造形式可框架柱。

④ 改计算设置时，一定看好是墙柱第30项，别改成了柱第18项。

关联：节点设置第17项

案例：按-全部伸入基底弯折

500+800-40+max(6*d,150)

本层露出长度+基础厚度-保护层+计算设置设定的弯折

按-角筋伸入基底弯折（非角筋）

500+37*d

本层露出长度+锚固

调整指数：⭐⭐

31、暗柱/端柱基础插筋弯折长度

默认：按规范计算待改：hj＞LaE max(6*d，150)， hj≤LaE 15*d

注释：输入格式：具体数值或数值*d（d为纵筋直径）或数值*lae（labe）。

来源：22G101-3第65页 18G101-3 第22、23页

内容：① 基础高度满足直锚，弯折长度6d且≥150

② 基础高度不满足直锚，弯折长度15d

提示：同理第18项

关联：节点设置第16项

案例：按-按规范计算（hj＞LaE）

500+600-40+15*d

本层露出长度+基础厚度-保护层+计算设置设定的弯折

按-按规范计算（hj≤LaE）

500+800-40+max(6*d,150)

本层露出长度+基础厚度-保护层+计算设置设定的弯折

调整指数：⭐⭐⭐(通常图纸会标注插筋弯折长度)

32、墙柱基础锚固区只计算外侧箍筋（2项）

默认：否待选：是

注释：提供两种选择

来源：22G101-3第65页 18G101-3 第22页

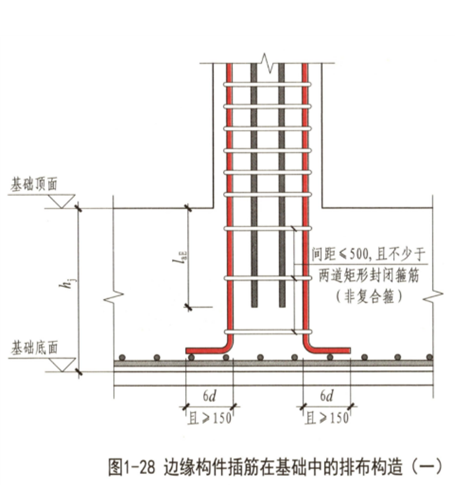

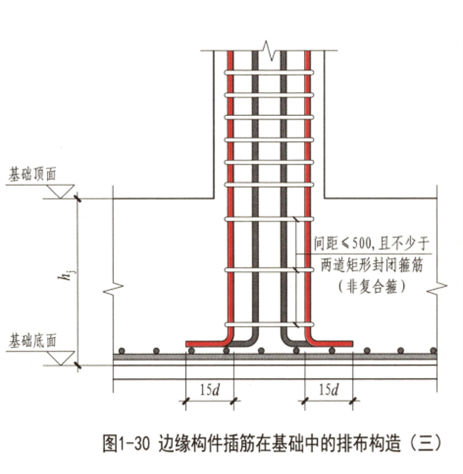

内容：① 22G间距≤500，且不小于两道矩形封闭箍筋

② 18G间距≤500，且不小于两道矩形封闭箍筋（非复合箍）

计算规建筑行业专业资讯门户-新干线头条

提示：① 所谓复合，即箍筋局部有重叠且至少有两道箍筋组合，101-1第73页

故非复合，组合即箍筋任一边无重叠的一道肢数为2X2的柱外圈箍筋。

② 22G图集中构造节点中未明确为非复合，但在注：第7条中已明确

③ G901直接明确标注（非复合），能固定就行，多放无意。

关联：无

案例：无

调整指数：⭐⭐⭐⭐⭐

33、抗震暗柱/端柱纵筋露出长度

默认：按规范计算

待改：绑扎 0，焊接或机械连接 500

注释：输入格式：具体数值或数值*d（d为纵筋直径）。

来源：22G101-1第77页 18G901-1第72页

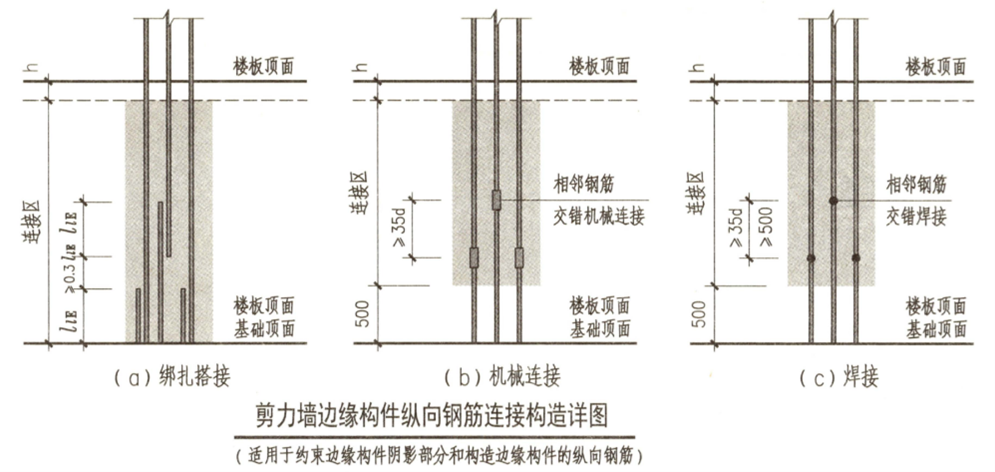

内容：如图

提示：软件显示绑扎露出长度为0，实际计算显示是有搭接长度llE

关联：无

案例：按-按规范计算（绑扎）

52*d+800-40+max(6*d,150)

搭接+基础厚度-保护层+计算设置设定的弯折

按-按规范计算（机械、焊接）

500+800-40+max(6*d,150)

本层露出长度+基础厚度-保护层+计算设置设定的弯折

调整指数：⭐（现在基本没有给搭接形式及搭接长度的，要么按机械，要么综合考虑，想从这一项出点量，个人感觉有点难）

34、暗柱/端柱垂直钢筋搭接长度（2项）

默认：按墙柱计算

待选：按墙身计算

注释：① 按墙柱计算（按搭接错开百分率计算）时，搭接长度为lle，错开距离为0.3lle。

② 按墙身计算（按平法图集计算）时，搭接长度为1.2lae，错开距离为500。

来源：16G101-1第77页 18G901-1第72页

内容：适用于约束边缘构件阴影部分和构造边缘构件的纵向钢筋

提示：① 11G中未注明，16G、22G中详细区分了墙身和墙柱的纵向钢筋连接

② 此项仅为公共计算规则，不支持针对各别构件的调整

关联：无

案例：按-按墙柱计算

52*d+1*(0.3*52*d+52*d)+800-40+max(6*d,150)

搭接+错开距离+基础厚度-保护层+计算设置设定的弯折

按-按墙身计算

1.2*37*d+1*(500+1.2*37*d)+800-40+max(6*d,150)

搭接+错开距离+基础厚度-保护层+计算设置设定的弯折

调整指数：⭐（图集已经明确，除非图纸有特殊要求）

35、暗柱/端柱纵筋搭接范围箍筋间距（2项）

默认：min(5*d,100)

待选：s

注释：提供两种选择也可以直接输入：数值*d或具体数值或s/数值。

来源：22G101-1第60页（但这不是说的墙柱构件）

内容：实际约束边缘构件阴影部分、构造边缘构件、扶壁柱及非边缘暗柱的纵筋搭接长度范

围内，箍筋直径应不小于纵向搭接钢筋最大直径的0.25倍，箍筋间距不大于100。

提示：软件默认的数据来源22G101第60页，如果时端柱是可以的，

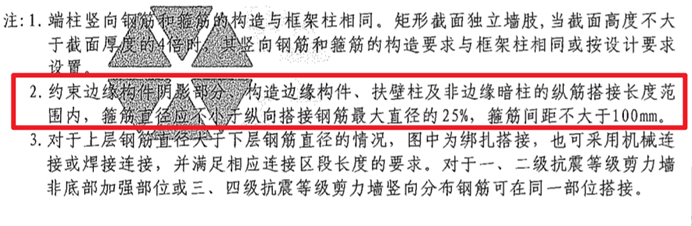

对于暗柱则应该参考22G101-1第77页注2中的间距不大于100。

造价技能

关联：无

案例：按- min(5*d,100)

Ceil(2.3*52*14/Min(5*14,100))

调整指数：⭐⭐⭐⭐⭐（现在的甲方基本都知道要调这一项）
