想怎么测就怎么测？CAD“弧线智能打断”，让测量不再受限！
CAD快速看图
2025-03-13
|
1334阅读
5
赞
在测量长度和面积的过程中，你是否曾经遇到以下困扰：图纸绘制不规范，弧线捕捉困难重重?需要分成多块测量，因弧线无法拆分，无法测量局部面积?弧线太长，捕捉后无法打断，导致后续无法测量?这些问题通过CAD“弧线智能打断”功能都可以迎刃而解。简单来讲就是：测量长度和面积时，软件可以在弧线和其他线条的交点处智能打断；也可以在辅助线的帮助下，想截取弧线哪部分就截取哪部分！
那么本文就以CAD快速看图为例，为你分享CAD智能弧线打断功能的操作方法，一起来试试吧！
一、准备工作
CAD快速看图有多种下载方式，您可以通过官网下载纯净绿色安全的CAD快速看图，点击此链接即可一键直达！快人一步！
二、具体操作方法（以面积含弧线测量为例，连续测量操作相同）

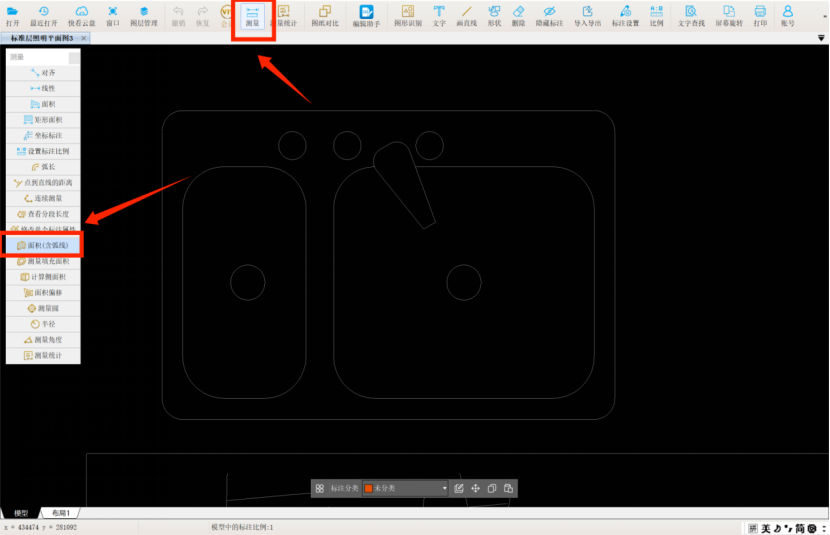

1.打开一张图纸，点击“测量”功能，选择“面积（含弧线）”功能
2.将鼠标放在弧线上，鼠标显示“回”字形捕捉提示，点击鼠标左键，即可选择整段弧线

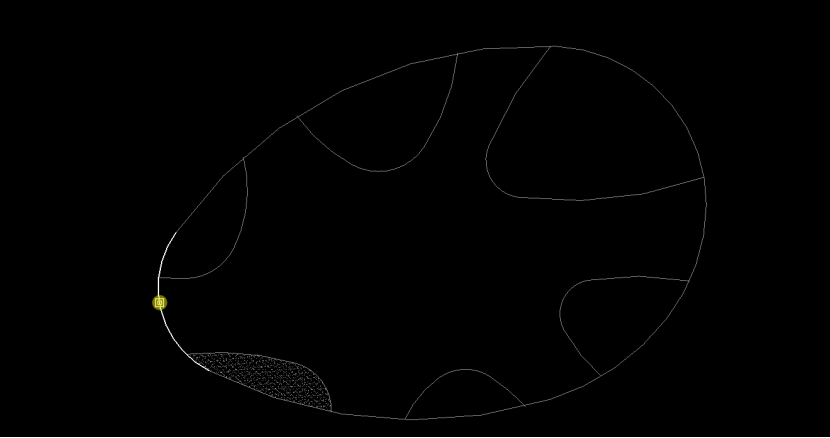

3.选择弧线上的任意捕捉点，作为弧线的截断点，截断弧线。

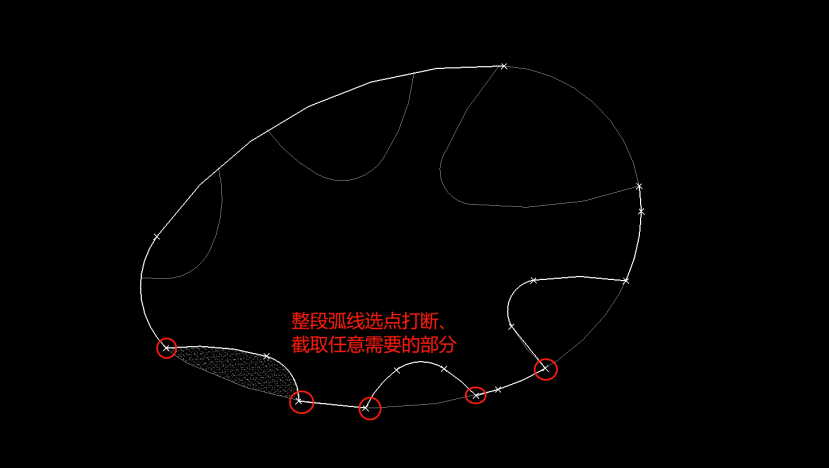

以上画圈的地方，均为弧线上选择的截断点
4.进阶技巧：自己设定截断范围，做到图形任意选择，不仅图纸内的线可以作为截断交点、画直线做的辅助线也可用以截断
①使用画直线功能，绘制辅助直线，让辅助直线与弧线相交
②点击选择整段弧线
③选择辅助直线与弧线的交点，作为弧线的截断点，截断弧线。
三、注意事项
1.“弧线智能打断”存在于“连续测量”和“面积（含弧线）”功能里，他本身并没有功能按钮。在进行连续测量和面积（含弧线）测量时，可以进行弧线智能打断。
2.测量面积含弧线过程中，应尽量以任意直线为整段测量的起始线
3.弧线的会根据选择线条的顺序和方向自动保留，无需手动设置保留段
4.测量过程中，如果选错截断点，点击“空格”按钮，即可回退到上一步。
5.在测量之前，点右键，选择“重生成”，会让弧线显示更顺滑，更好看哦。
通过以上步骤，借助CAD快速看图的弧线智能打断功能，就能快速打断弧线，从而测量局部长度和面积。若您在使用CAD快速看图的弧线智能打断功能过程中遇到任何问题，欢迎在评论区留言交流。
