我们生活和工作中的各种电器设备都需要电才能工作，而配电箱就是负责把从外面进来的总的电能，按照我们的需要分配到不同的地方去，给不同的电器设备供电，像家里的电灯、插座，工厂里的机器等。同时呢，它还能对这些电路起到保护作用。
一、电气基础知识
1、配电箱
工作原理：
配电箱负责将总电能分配到不同的电器设备，如家庭中的电灯、插座和工厂中的机器。提供电路保护，如过载和漏电保护，确保设备和人员安全。

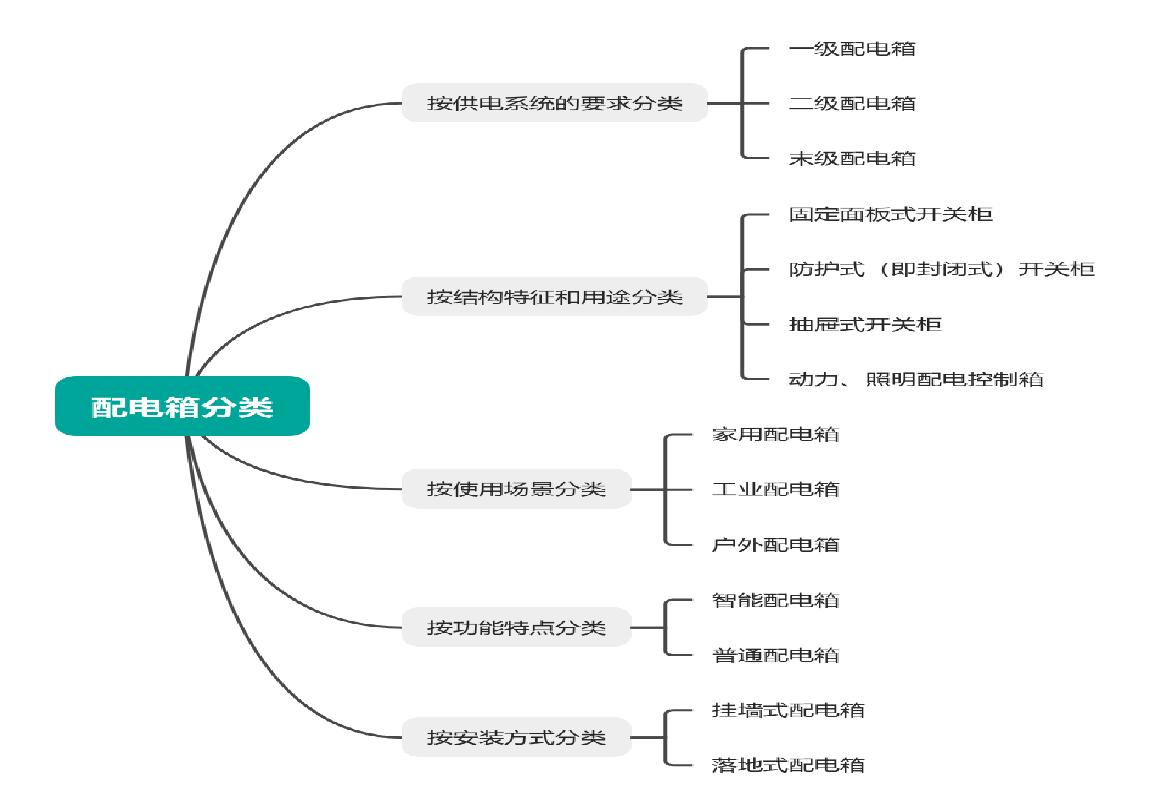

分类：
按外观分为配电箱和配电柜，落地式较大设备称为“柜”，非落地式称为“箱”。
配电器的价格估算：
当箱体宽度小于等于800，按1.5厚考虑（一平方大致155元）；
大于800按照2个厚（一平方大致175元），配电箱箱体按照展开面积计算如：600*800*200面=0.6*0.8*3+0.6*0.2*2+0.8*0.2；

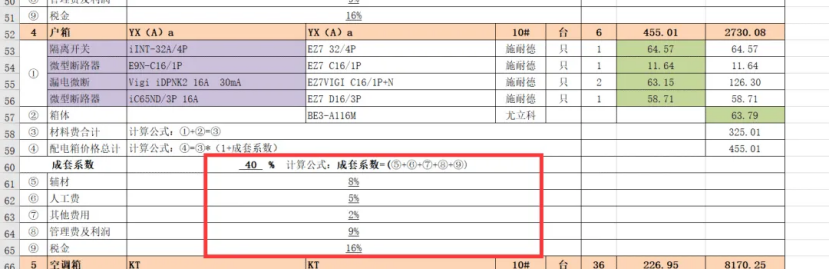

最后乘以个系数1.4（仅供参考），见下表（辅材，人工，其他费用，管理费和利润）。
2、配管配线

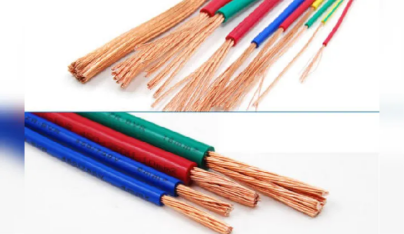

BV与BVR的区别：
BV为单芯线，BVR为多芯线，BVR制作复杂且价格较高，但性能相似。
BV3*2.5 、BVR3*2.5 ：3表示根数 ，2.5为导线截面积2.5mm2。
BV与BYJ的区别：
BYJ使用交联聚乙烯绝缘，耐温等级更高，适用于应急系统；BV使用聚氯乙烯绝缘，适用于普通照明。
3、电缆
电缆按用途分有电力电缆、通信电缆、控制电缆和信号电缆等；
按绝缘材料分有纸绝缘电缆、橡胶绝缘电缆、塑料绝缘电缆等；

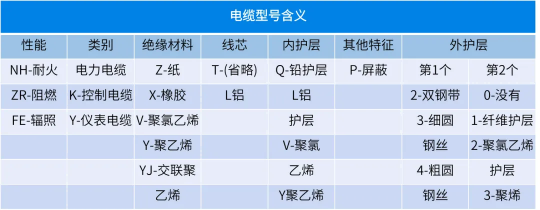

电缆型号：
二、课程福利
1、干货资料免费领
粉丝群免费领取：安装造价识图案例、清单变化点、一造必刷500题、广联达安装产品的操作手册和软件高频问题集。
三、电气工程识图
在电气工程识图过程中，CAD快速看图提供了多项实用功能，帮助工程师高效、准确地完成识图工作。
1、识图的常见功能

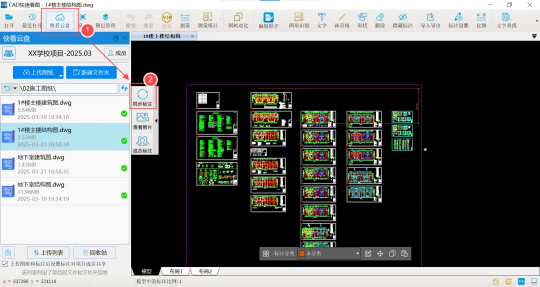

云盘同步-图纸变更信息
工程识图过程中，图纸变更信息可随时通过云盘同步，确保图纸始终保持最新状态，避免因版本不一致导致的错误。

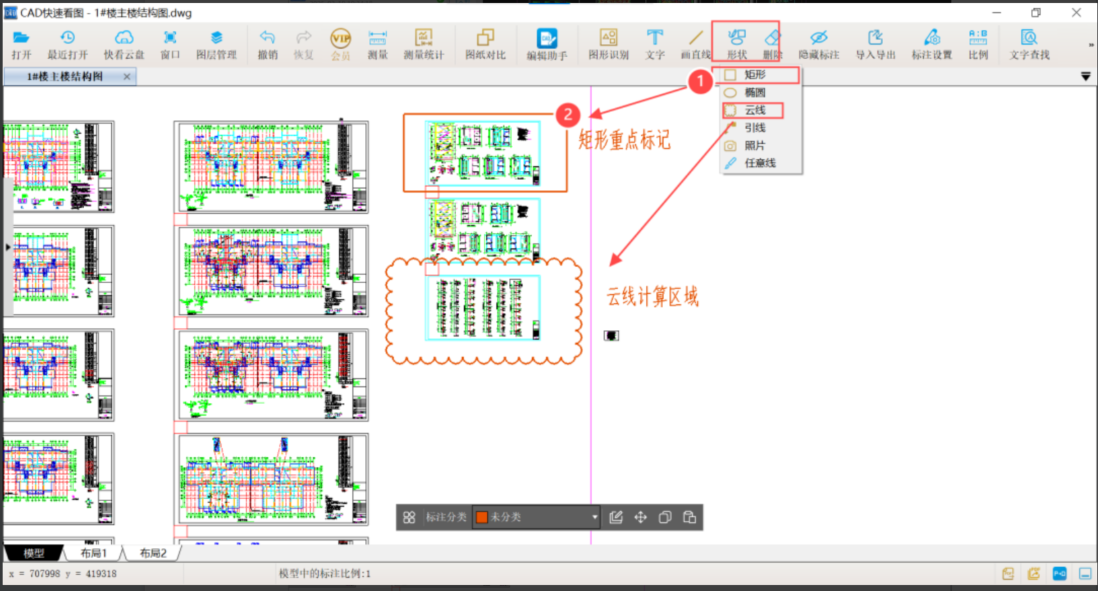

形状标注-框选关键信息
使用形状标注功能，快速圈选图纸中的关键信息，方便手算查找，提升识图效率。

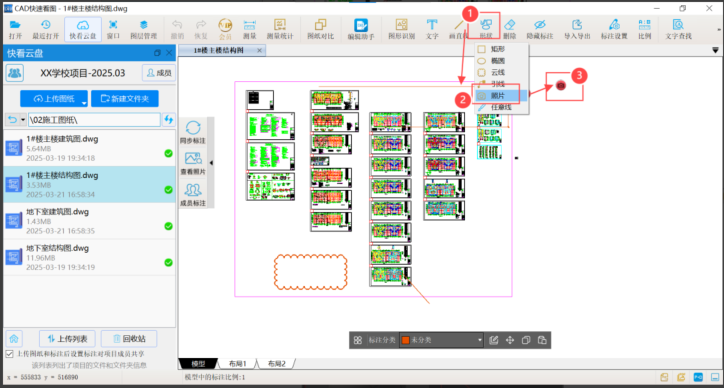

施工现场拍照记录
在施工现场，可随时拍照记录施工要点，便于后续检查核对施工与图纸的一致性，确保工程质量。

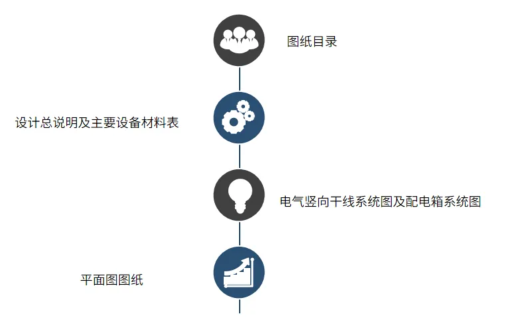

2、识图顺序
图纸目录：了解图纸内容，圈画需要计算的图纸范围。
设计说明信息：明确设计及计算范围、相关计算要求，发现图纸隐含的易错易漏点。
主要设备及材料表：看懂图例、规格型号，了解安装方式及标高。
竖向干线及配电箱系统图：掌握电缆走向、用电设备楼层间布置关系，了解线缆规格型号、导管材质规格及上下级连接关系。
平面图：浏览所有平面图，结合系统图，确定路径、领悟设计意图，对引上引下标注有清晰理解。
四、手算技巧和方法
电气工程手算的基本思路和方法：了解图纸隐含的易错易漏量，学习配电箱和相关电气元件的工程量计算。
