CAD图纸如何缩放？CAD快速看图不等比例操作全解析

头像   CAD快速看图 官方认证权威媒体作者 2025-07-31 | 1778阅读 2 赞


图纸比例错误对工程造价的影响是系统性且深远的，可能导致工程量计算偏差、材料浪费、施工返工等一系列问题，最终引发造价失控。

在造价的实际工作中若图纸的比例设定有误就可能出现严重问题，若没有及时发现就可能造成工程量的错误，进而导致造价的偏差。

基坑开挖的图纸尺寸比例如果出错，土方量就会产生偏差。若钢筋图纸比例错误，就会导致钢筋长度的计算错误，从而影响造价。比例错误还会影响到管线长度、绿化面积、道路长度的计算。

这些错误的源头是设计单位出图时未标注比例或标注错误，而造价人员在测量前未校准标注比例造成。

CAD快速看图的设置标注比例功能大家都已经很熟悉了，今天来给大家介绍一个很多人不知道的实用功能——缩放。

在 CAD 快速看图电脑版中，编辑助手能让我们对原图内容进行修改。缩放功能可以在图纸比例不一致时进行调整，调整后的图纸再导入算量软件，就可以避免工程量的错误。

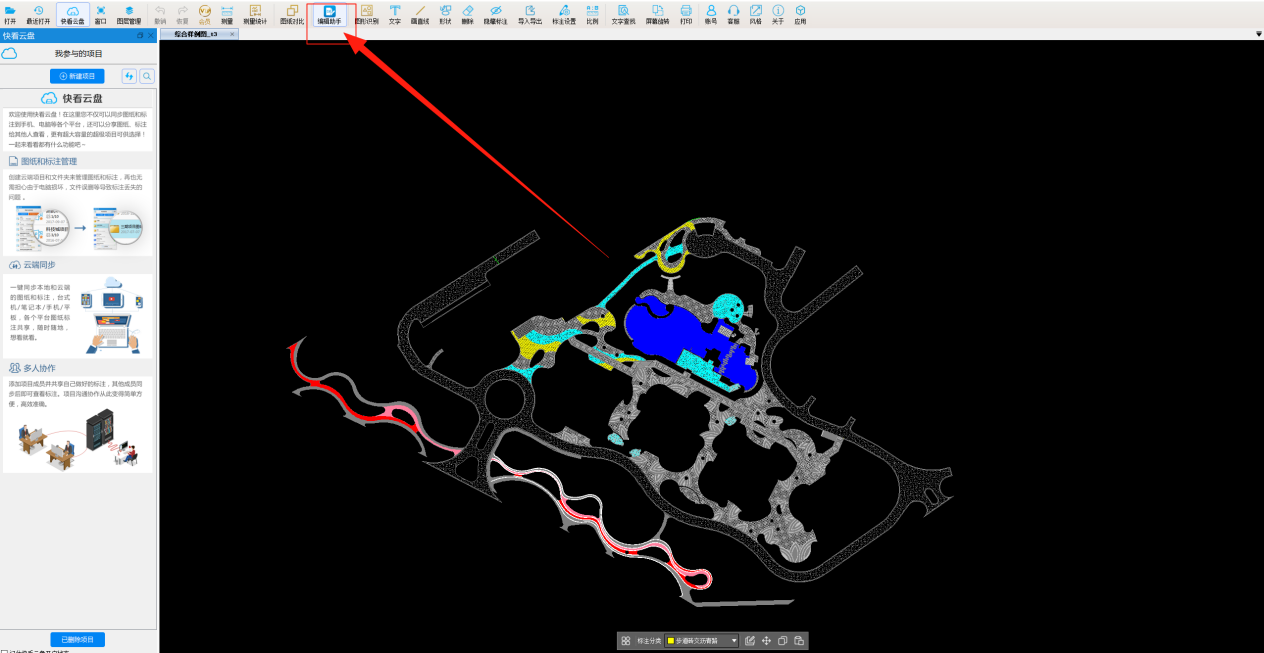

1.点击 “编辑助手”

看图

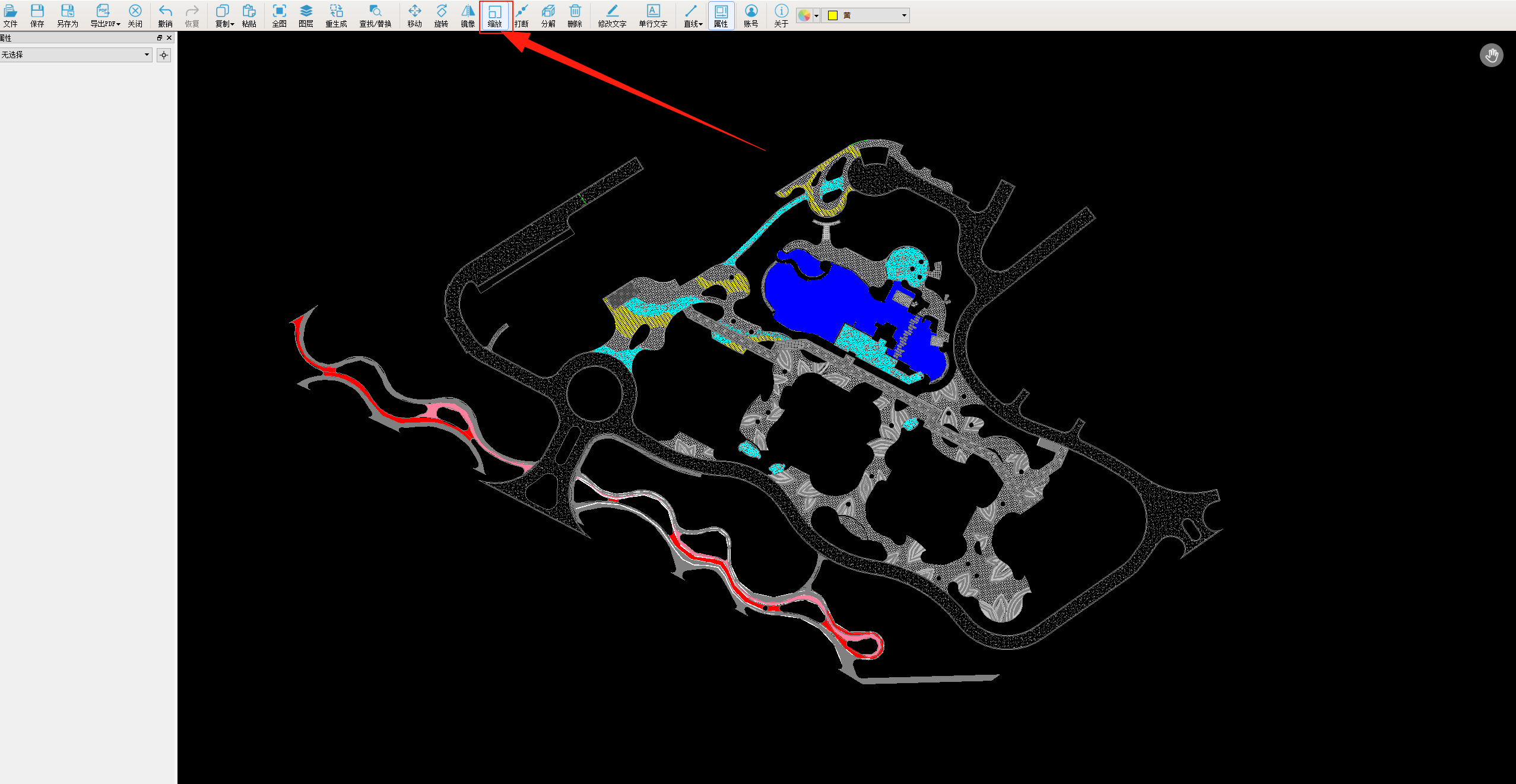

2.在工具栏中缩放功能按钮，然后通过拉框或者点选的方式，选中要缩放的内容，右键完成选择。选好后左键点击选择一个缩放的基点。

造价技能

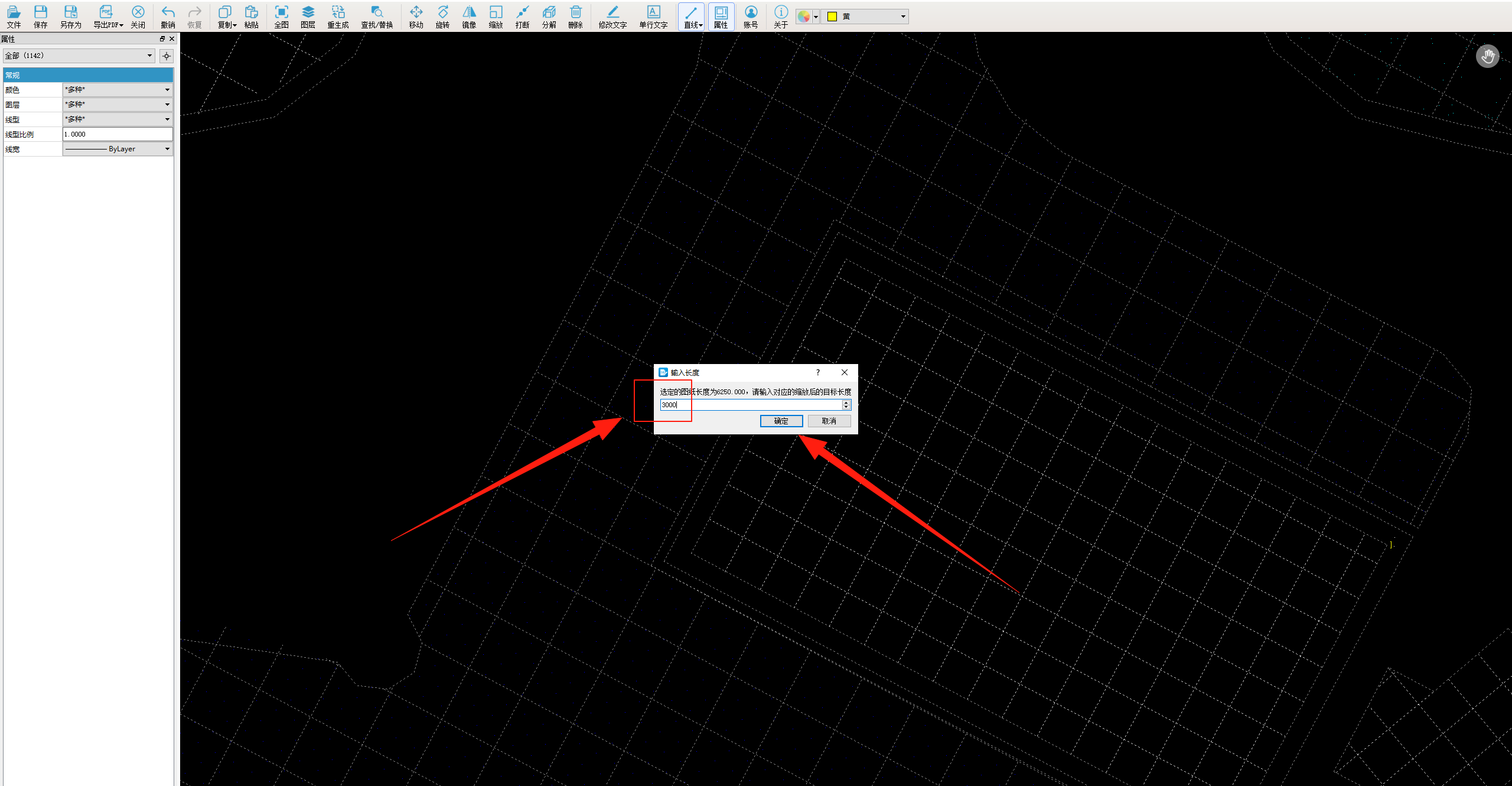

3.在图纸上选一段尺寸线的两个端点，这时候会弹出一个框，能看到缩放前这条线的长度，在框里输入缩放后长度，最后点击 “确定”即可完成缩放。或者按住 shift 键，然后输入比例值来缩放。记得保存或者另存缩放后的图纸。

建筑行业专业资讯门户-新干线头条

在造价工作开始前，务必完成比例的三重验证，即设计标注、CAD 校准、关键尺寸复测，从源头上规避风险。使用CAD快速看图缩放功能即可完成所有验证操作，快点用起来吧。
