在做园区小市政、市政雨污水的时候，市政管网的计算，按部就班，识图算量即可，而各种井座的计算，琐碎，繁琐，会让人有头皮发麻之感，尤其是晚上加班的时候，从图纸翻到图集，又从图集返回图纸。今天我们用一篇小文章，介绍信雨污水井的分类、施工工艺。
一、雨污水检查井的分类

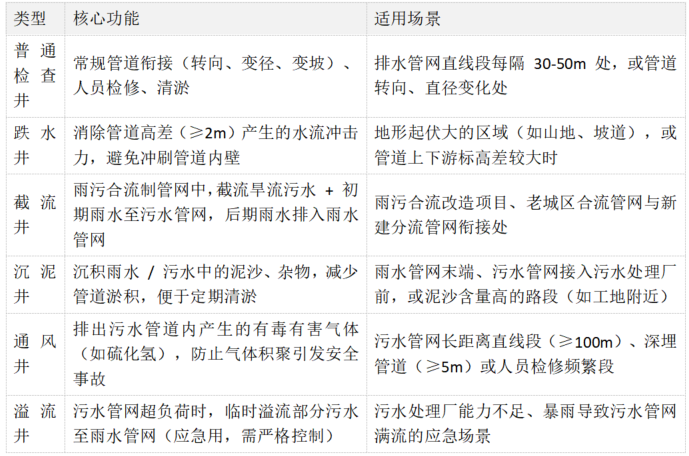

1、按井型功能分类

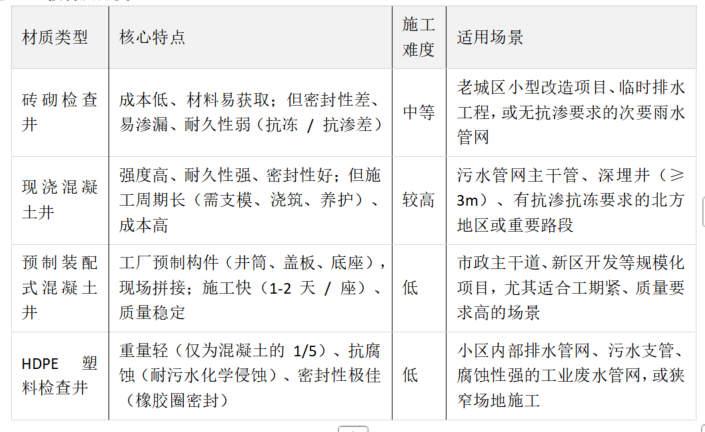

2、按材质分类
二、施工工艺
1、砖砌检查井施工工艺
1.1、基础处理
与管道基础同时浇筑C15混凝土，厚度按图集要求（如06MS201）。
地基承载力需满足设计要求，软土地基需换填或加固。
1.2、井身砌筑
砌筑时灰缝饱满，厚度1cm，流槽与井壁同步砌筑并抹光，砌筑时，砖需提前浇水湿润（含水率 10%-15%），采用 “一顺一丁” 错缝砌筑，灰缝厚度 10-12mm，饱满度≥90%（严禁通缝）。
预留支管需封堵，环缝用油麻或水泥砂浆填充。
1.3、井盖安装
混凝土强度达75%后安装井圈，车行道采用重型铸铁井盖，绿化带采用轻型复合井盖。
2、塑料检查井施工工艺
2.1、基础处理
铺设10cm厚中粗砂垫层，压实度≥85%。
地下水位较高时需设置排水措施。
2.2、井座安装
井座与管道采用橡胶密封圈柔性承插连接，调整井筒高度至设计标高。
附加接管需用专用工具开孔，禁止倒坡。
2.3、回填与压实
管顶以上0.5m范围内回填中粗砂或良质土，禁止使用淤泥、砖石等杂物。
井筒周围1m范围内采用人工分层对称回填，压实度与管道一致。
3、混凝土模块检查井施工工艺
3.1、构件拼接：底座、井筒、盖板按顺序拼接，拼接面涂抹水泥基渗透结晶型防水涂料（厚度≥1mm），用螺栓固定（螺栓间距≤300mm）；
3.2、缝隙处理：拼接缝隙用微膨胀混凝土（强度 C40）填充，外侧贴碳纤维布（宽度 200mm）加强，防止沉降开裂；
3.3、吊装控制：用吊车吊装预制构件，吊装点设置在构件预留吊环处（严禁单点吊装），吊装时用线锤控制垂直度。
三、Φ1000圆形砖砌雨水检查井(Y03yz)为例进行污水检查井各部分工程量计算。

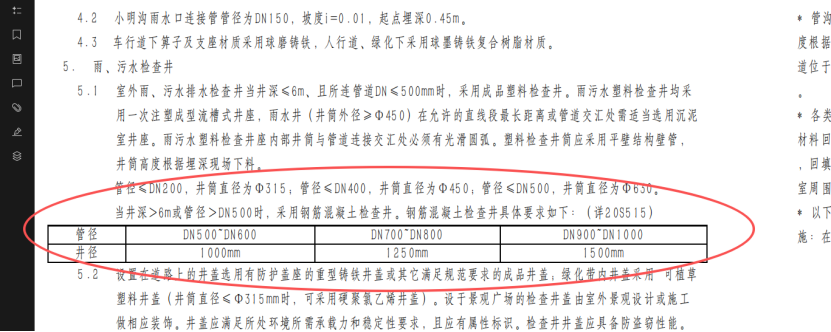

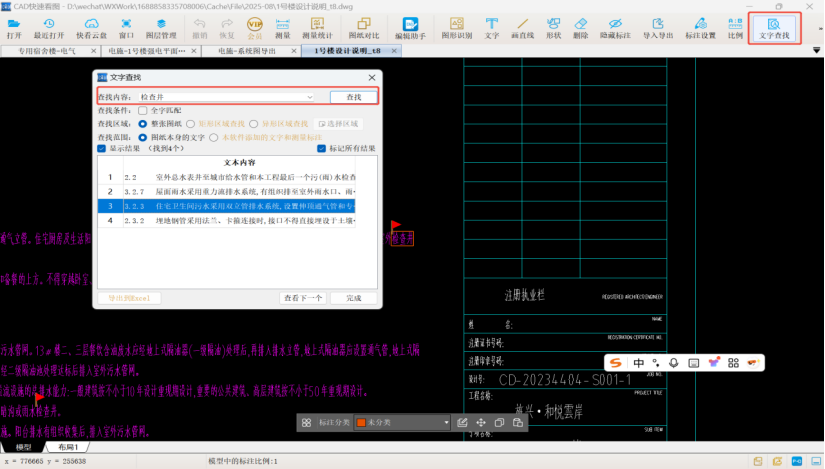

1、用CAD快速看图的文字查找图纸设计说明，定位使用井的类型
2、而结合室外官网图纸，以Φ1000圆形砖砌雨水检查井(Y03yz)为例，计算一下该检查井各部分工程量。现在暂定井深为2m，我们打开建工计算器，可以看到市政工程分类下面，内置了20S515系列图集。

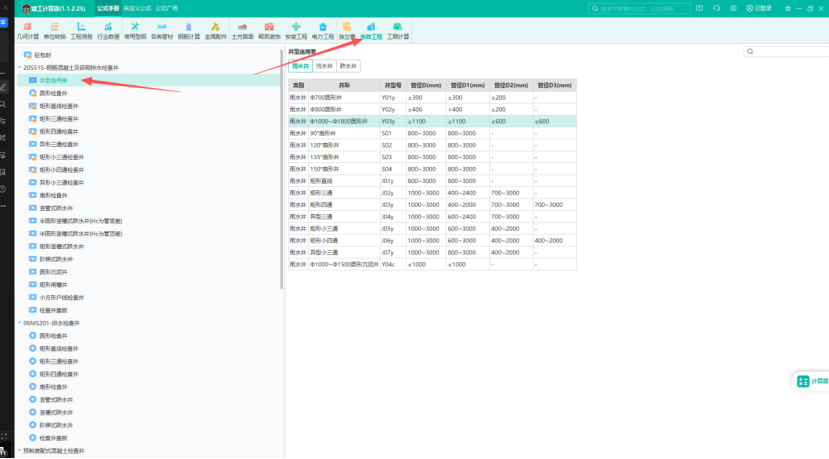

3、我们依据设计说明，找到Φ1000圆形砖砌雨水检查井(Y03yz)，我们可以看到建工计算器有该类型井座各部分工程量。

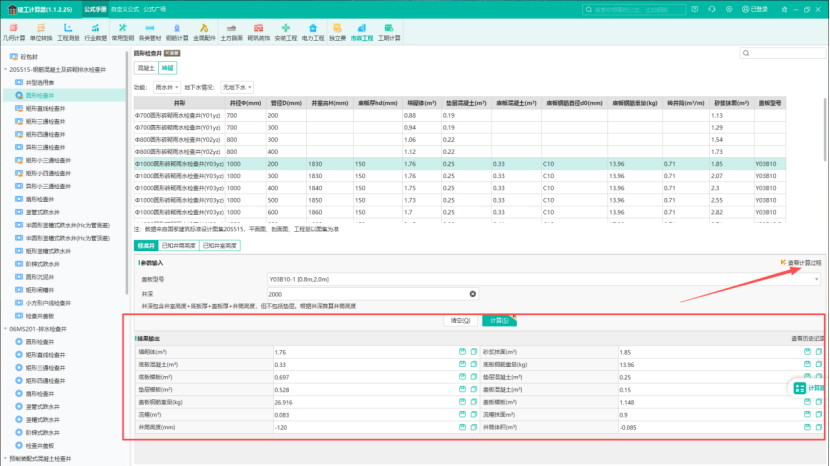

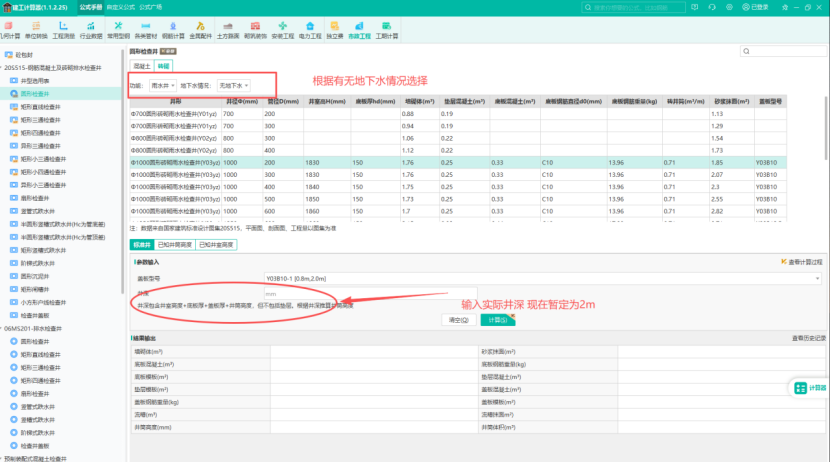

4、现在暂定井深2m，我们在井深处进行输入，点击计算，界面下方可以查看各部分计算结果。

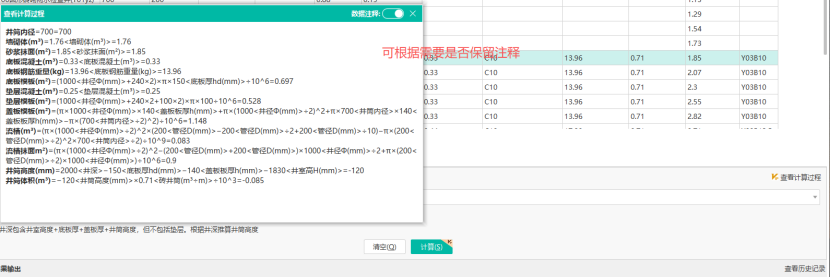

5、同时也可以根据需要，查看计算过程并复制到对应的工程量计算表格中。
。有需要的造价同仁可以点击链接免费下载，领试用。也可以加入我们行业交流群，在学习和交流中不断提升自己。
