图纸建模、算量过程中，不同楼层的梁结构基本一致，重复建模计算费时费力，可以通过平面图对比图纸不同楼层差异，建模时复制相同楼层构件，针对差异修改，提高造价效率。
一、梁平法施工图的识读
对比图纸差异，首先清晰梁平法施工图制图规则和梁平法施工图的表示方法。
其中梁平面布置图，分别按梁的不同结构层，将全部梁和其相关联的柱、墙、一起采用适当比例绘制而成。

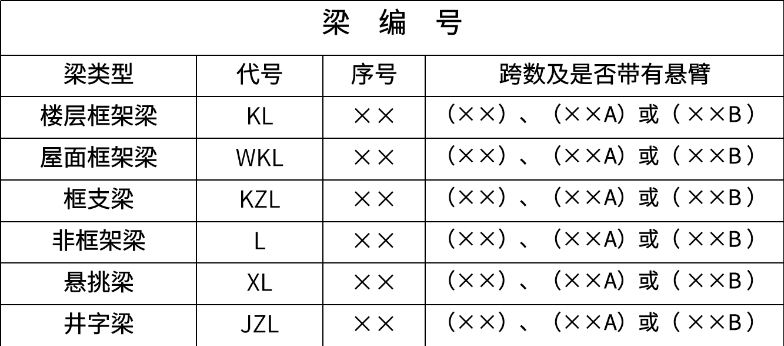

1、梁的分类编号
梁的编号是由梁的类型代号、序号、跨数及有无悬挑代号几项组成（见下表）。

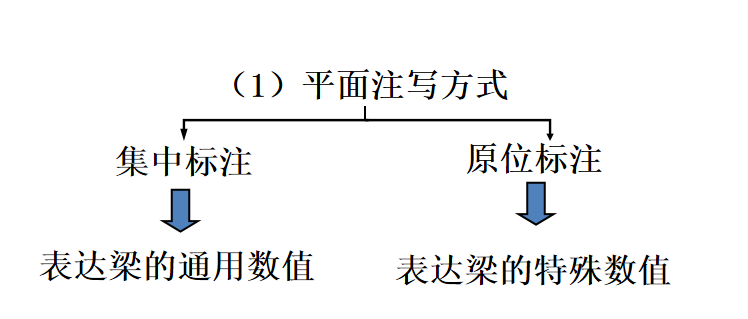

2、平面注写方式
在梁的平面布置图上，分别在不同编号的梁中各选出一根，在其上注写截面尺寸和配筋具体数量的方式来表达梁平面整体配筋。
二、梁平法施工图的识读要点
1、根据相应建施平面图，校对轴线网、轴线编号、轴线尺寸。
2、根据相应建施平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全、正确。
3、仔细检查每根梁编号、跨数、截面尺寸、配筋、相对标高。
三、CAD快速看图应用

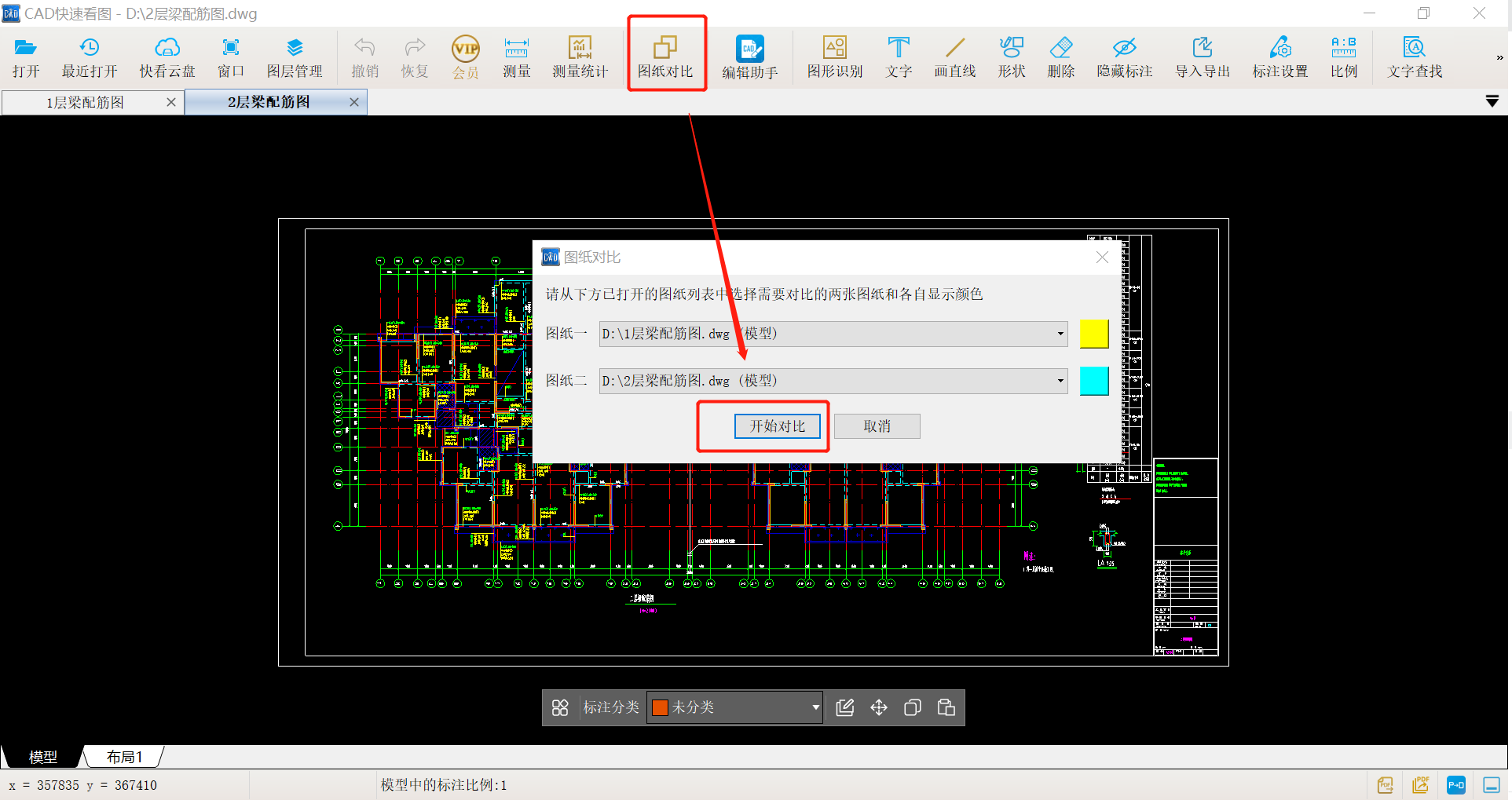

分别打开不同楼层的梁配筋图，选择图纸对比，点击开始对比，点击后边的颜色按钮，可以选择差异颜色，这里默认为例。

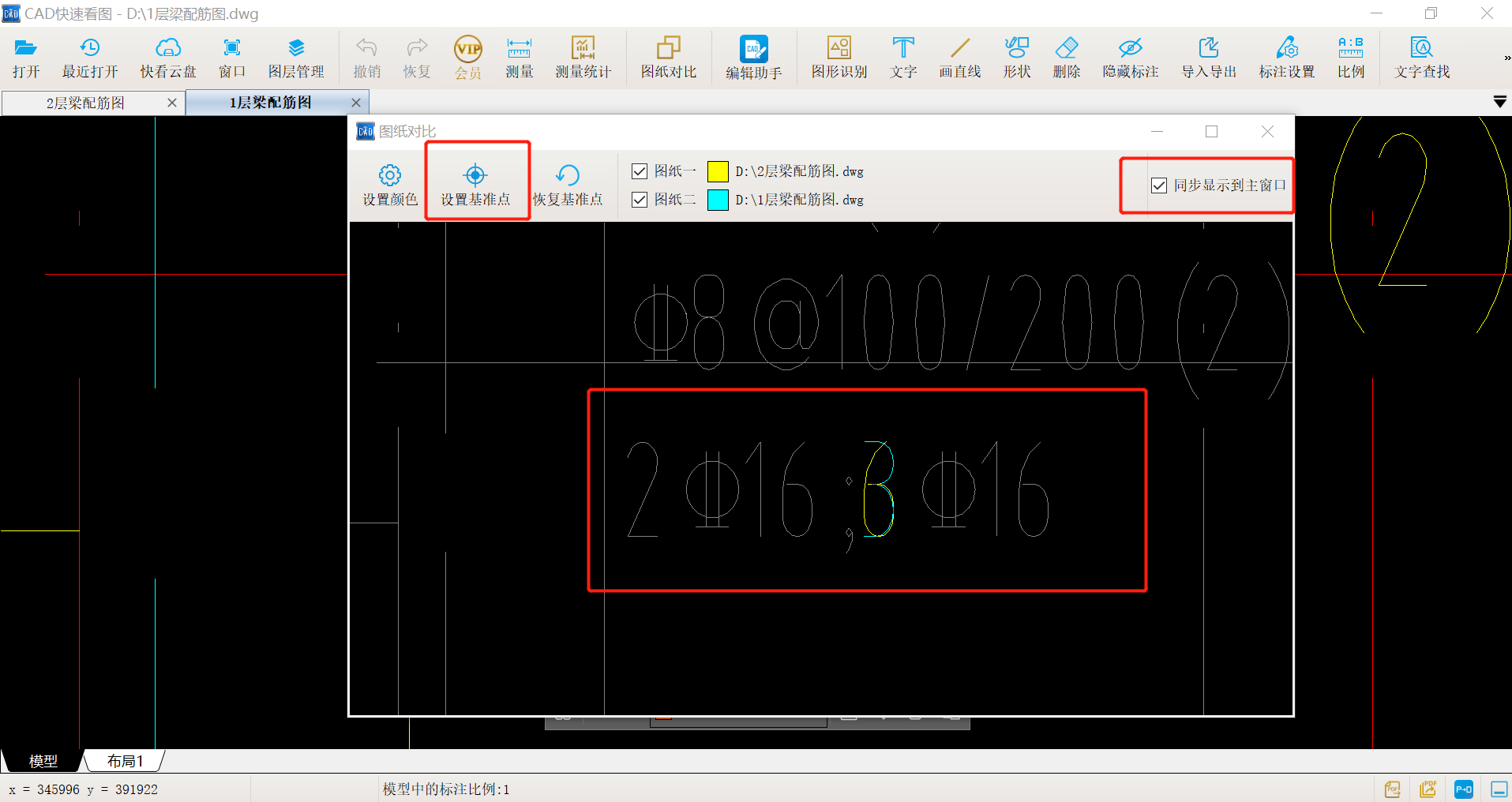

勾选同步到主窗口，设置基准点，比对完成，2张图纸都相同的地方显示灰色，差异的地方显示彩色。可以清晰看出不同楼层梁的差异点。
之后建模，不需要每根梁重新建，只需要在软件里选择源楼层复制，再去改位置不同的钢筋，就不需要花费时间建模，非常方便。
