算量计价时，大家常碰到 BTTZ、BTTRZ、WDZN-YJY、YJY、YJV 这些电缆型号 —— 光看一串字母总有点懵，到底该怎么选？今天就从型号解读到CAD快速看图连续测量计量，跟大家好好捋捋这些电缆的差别。
一、先拆 “密码”：电缆型号里的每个字母都啥意思
电缆型号由 “特性代号 + 绝缘材料 + 护套材料” 组成，是理解差异的基础，先拆解每种电缆的核心属性：
电缆型号 | 型号含义（按顺序解读） | 备注 |
|---|---|---|
BTTZ | B = 布线电缆；T = 铜导体；T = 氧化镁（MgO）绝缘；Z = 铜护套 | 刚性矿物绝缘电缆 |
BTTRZ | B = 布线电缆；T = 铜导体；T = 氧化镁（MgO）绝缘；R = 柔性；Z = 铜护套（或铜带 / 铜丝编织护套） | 柔性矿物绝缘电缆 |
WDZN-YJY | W = 无卤；D = 低烟；Z = 阻燃；N = 耐火；YJ = 交联聚乙烯（XLPE）绝缘；Y = 聚乙烯（PE）护套 | 低烟无卤阻燃耐火型交联聚乙烯绝缘电缆（有机绝缘，环保 + 基础防火） |
YJY | YJ = 交联聚乙烯（XLPE）绝缘；Y = 聚乙烯（PE）护套 | 普通交联聚乙烯绝缘聚乙烯护套电缆（有机绝缘，无特殊环保 / 防火特性） |
YJV | YJ = 交联聚乙烯（XLPE）绝缘；V = 聚氯乙烯（PVC）护套 | 普通交联聚乙烯绝缘聚氯乙烯护套电缆（有机绝缘，成本低但含卤） |
二、360度无死角对比
对比维度 | BTTZ | BTTRZ | WDZN-YJY（低烟无卤阻燃耐火） | YJY（普通 XLPE/PE） | YJV（普通 XLPE/PVC） |
|---|---|---|---|---|---|
核心结构 | 铜导体 + 氧化镁绝缘 + 无缝铜护套（全无机、刚性） | 铜导体 + 氧化镁绝缘 + 柔性铜护套（铜带绕包 / 铜丝编织，加缓冲层 | 铜导体 + XLPE 绝缘 + PE 护套（有机材料，含阻燃 / 耐火添加剂） | 铜导体 + XLPE 绝缘 + PE 护套（纯有机，无添加剂） | 铜导体 + XLPE 绝缘 + PVC 护套（纯有机，PVC 含卤） |
防火等级 | A 级不燃（GB/T 19666），950℃火焰中持续供电 180min+ | A 级不燃（接近 BTTZ，部分型号 1000℃/90min） | B1/B2级阻燃 + 耐火（GB 50217），750℃火焰中供电 90min（短时耐火） | 普通级（可燃 / 难燃），无耐火能力 | 普通级（可燃 / 难燃），无耐火能力 |
环保性 | 全无机材料，燃烧无有毒气体 / 浓烟（零污染） | 全无机材料 + 少量缓冲层（无卤低烟） | 无卤（不含氯、溴）、低烟（透光率≥80%），燃烧无腐蚀性气体 | 无卤（XLPE+PE 均无卤），但烟密度较高 | 含卤（PVC 燃烧释放氯化氢），烟浓有毒 |
耐温性 | 长期工作温度 250℃，短期 400℃，极限 1000℃+ | 长期工作温度 200℃-250℃（略低于 BTTZ） | 长期工作温度 90℃（XLPE 绝缘上限），耐火时短时耐 750℃ | 长期工作温度 90℃，低温下 PE 护套耐 - 40℃ | 长期工作温度 90℃，PVC 护套低温易脆化（-15℃以下） |
载流量 | 同截面载流量比普通电缆高 20%-30%（铜护套散热好） | 载流量略低于 BTTZ（柔性护套散热稍差），仍高于有机电缆 10%-15% | 载流量与 YJY/YJV 基本一致（同截面） | 常规载流量（XLPE 绝缘标准水平） | 常规载流量（同 YJY，护套不影响载流量） |
安装难度 | 高（刚性强，重量是普通电缆 2-3 倍，需专用弯管工具，弯曲半径≥6-10 倍直径） | 中（柔性好，可手工弯曲，弯曲半径≥3-6 倍直径，无需专用工具） | 低（柔软轻便，可直接穿管 / 桥架，弯曲半径≥3-5 倍直径） | 低（同 WDZN-YJY，安装便捷） | 低（同 YJY，PVC 护套更易弯曲） |
使用寿命 | 50 年以上（无有机老化，与建筑寿命同步） | 30-50 年（缓冲层可能老化，核心绝缘 / 护套寿命长） | 20-30 年（XLPE/PE 老化慢，阻燃剂无衰减） | 15-25 年（XLPE/PE 自然老化） | 10-20 年（PVC 护套易老化、开裂） |
成本（单价） | 最高（约 40-80 元 / 米，小截面更贵） | 较高（约 30-60 元 / 米，比 BTTZ 低 20%-30%） | 中（约 15-30 元 / 米，比 YJY 高 50%-100%） | 中低（约 10-20 元 / 米） | 最低（约 8-18 元 / 米，比 YJY 低 10%-20%） |
核心优势 | 防火、防爆、耐腐、寿命极长 | 兼顾 MI 电缆的安全性 + 柔性安装（解决 BTTZ 痛点） | 环保（无卤低烟）+ 基础防火（阻燃耐火），平衡安全与成本 | 耐候性好（PE 护套抗老化）、无卤，性价比高 | 成本最低，工艺成熟，常规场景通用性强 |
核心劣势 | 刚性大、安装难、成本高 | 载流量比 BTTZ 低一点，缓冲层可能受潮，得做密封处理 | 防火等级远不如矿物绝缘电缆，高温下绝缘容易失效 | 没有防火、阻燃能力，燃烧时烟多 | 含卤有毒、耐候性差、寿命短 |
三、实例应用

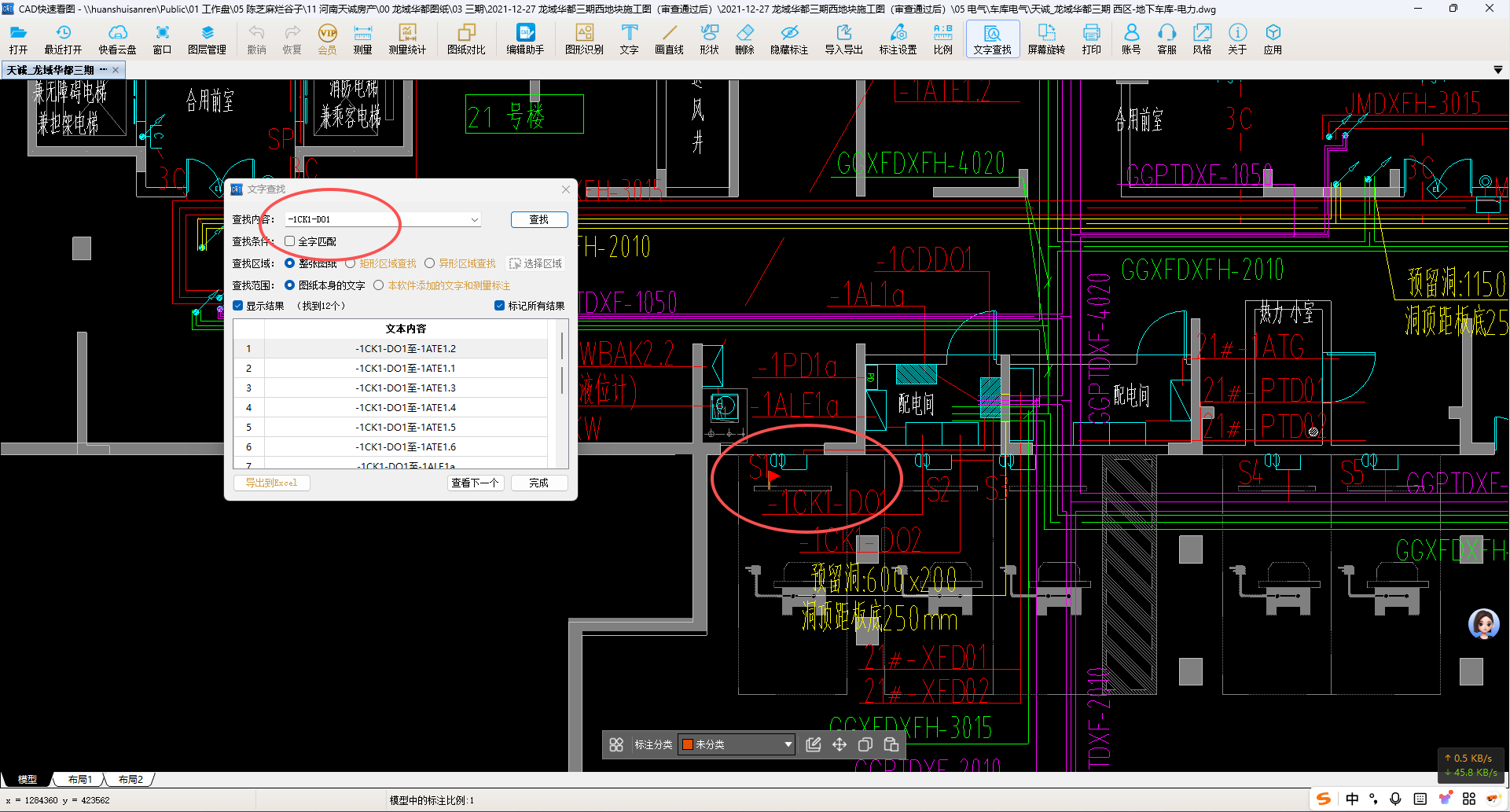

（1）通过CAD快速看图文字查找，确定起止点位置。.

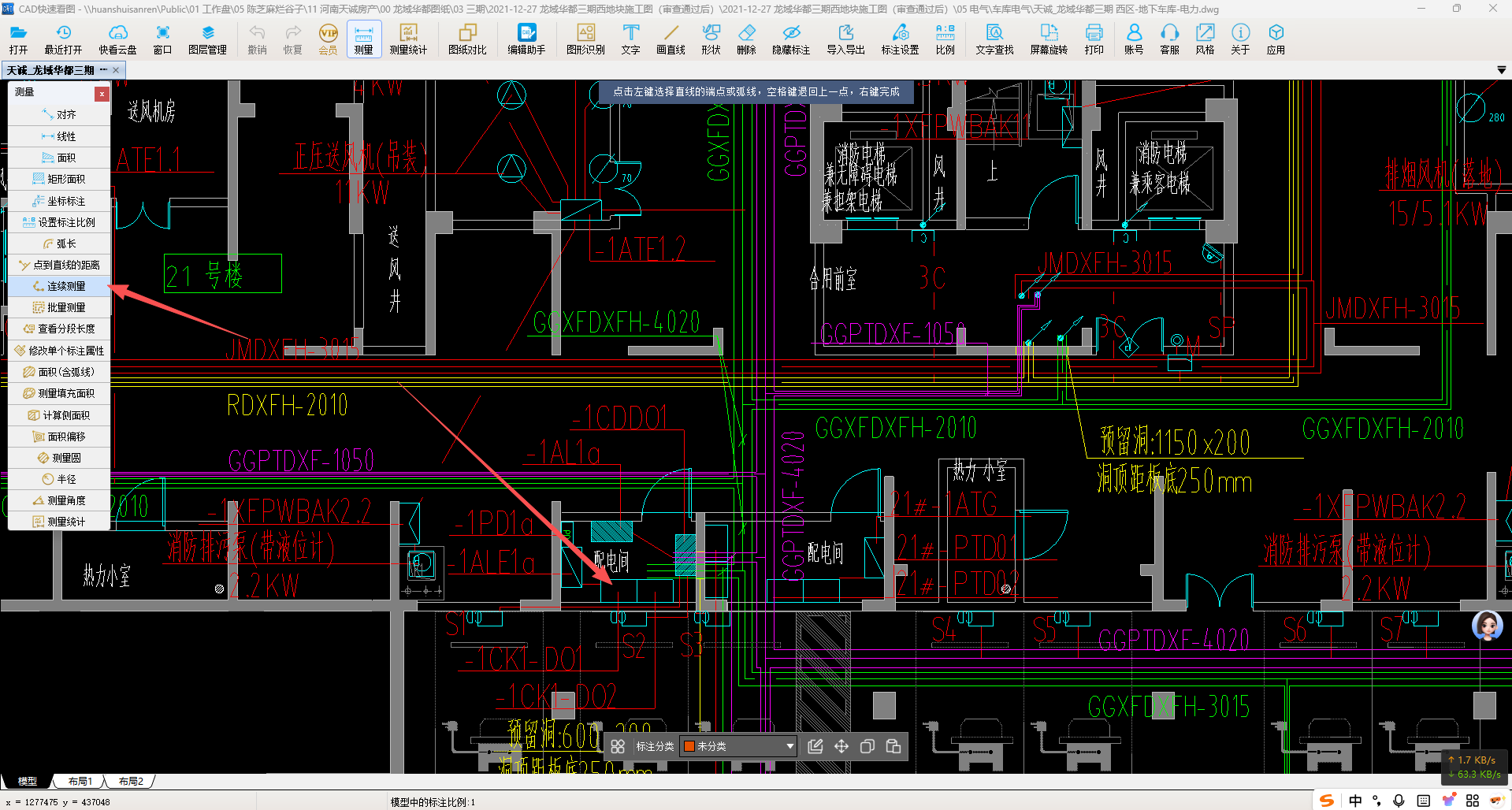

（2）触发测量命令下连续测量命令

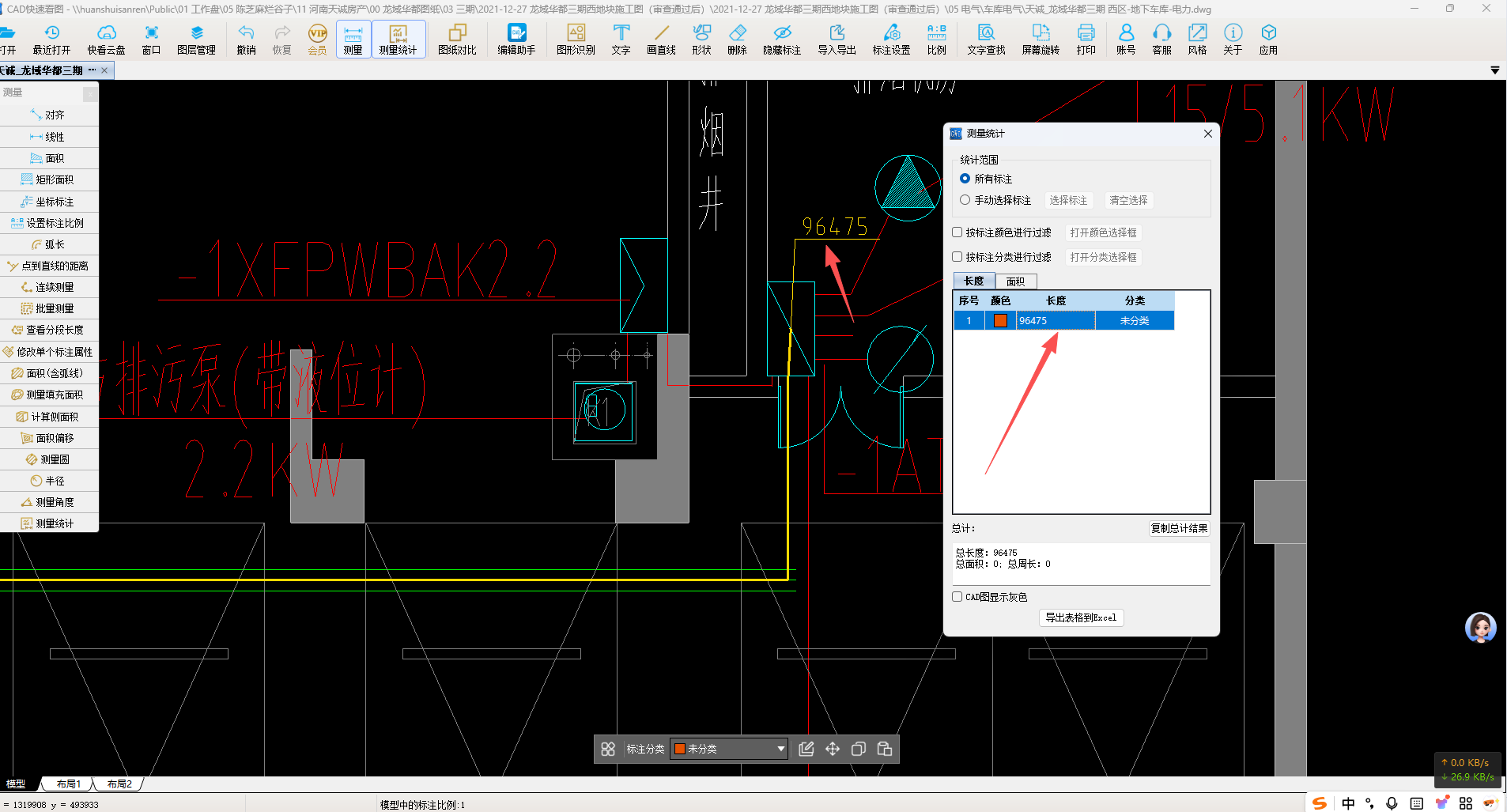

（3）通过测量统计，查看该回路水平测量长度。
（4）该回路电缆总长度为=（水平测量长度+竖向长度+起止段配电箱半周长+1.5【电缆头检修余量】*2）*1.025。
今天我们详细分析了常见五种电缆的差异，结合CAD看图的连续测量管线长度，非常方便计量工作。
#电缆#连续测量#管线#计量
