感烟火灾探测器工程量计算
火灾自动报警系统的感烟火灾探测器工程量计算，可以用用CAD快速看图的【图形识别】功能，快速识别感烟探测器等弱电设备数量，操作简单高效，能大大提高工程量统计效率。
一、火灾自动报警系统
火灾自动报警系统是用于尽早探测初期火灾并发出报警信号，以便采取相应措施（如疏散人员、呼叫消防队、启动灭火系统、操作防火门、防火卷帘、防烟和排烟风机等）的系统。

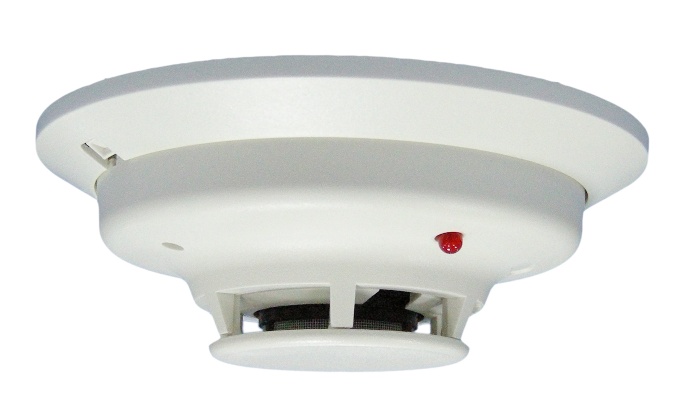

二、点型感烟火灾探测器
对警戒范围中某一点周围的烟密度升高响应的火灾探测器。根据其工作原理不同，点型感烟火灾探测器可分为离子感烟火灾探测器和光电感烟火灾探测器。
三、喷头的计量规则
1.定额规则。
点型探测器按设计图示数量计算，不分规格、型号、安装方式和位置，以“个”为计量单位。

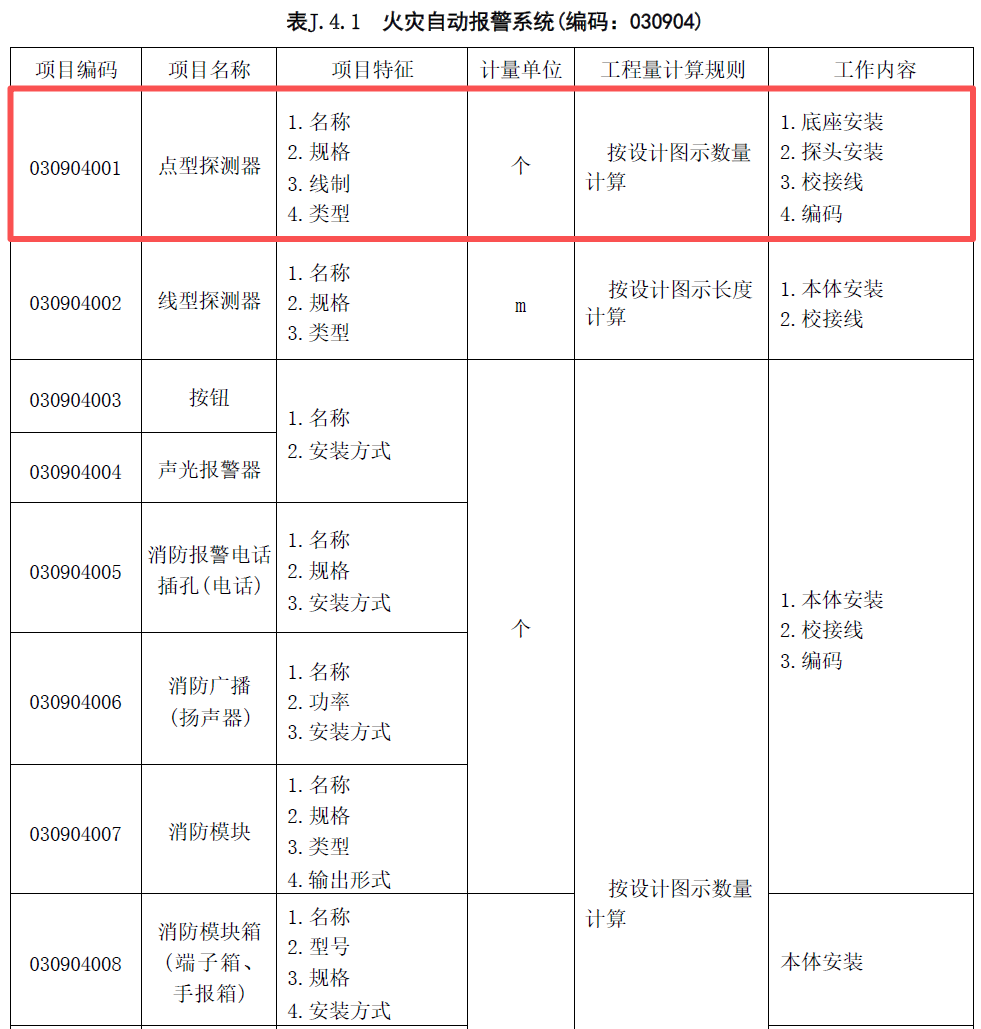

2.清单规则。
四、实例分析

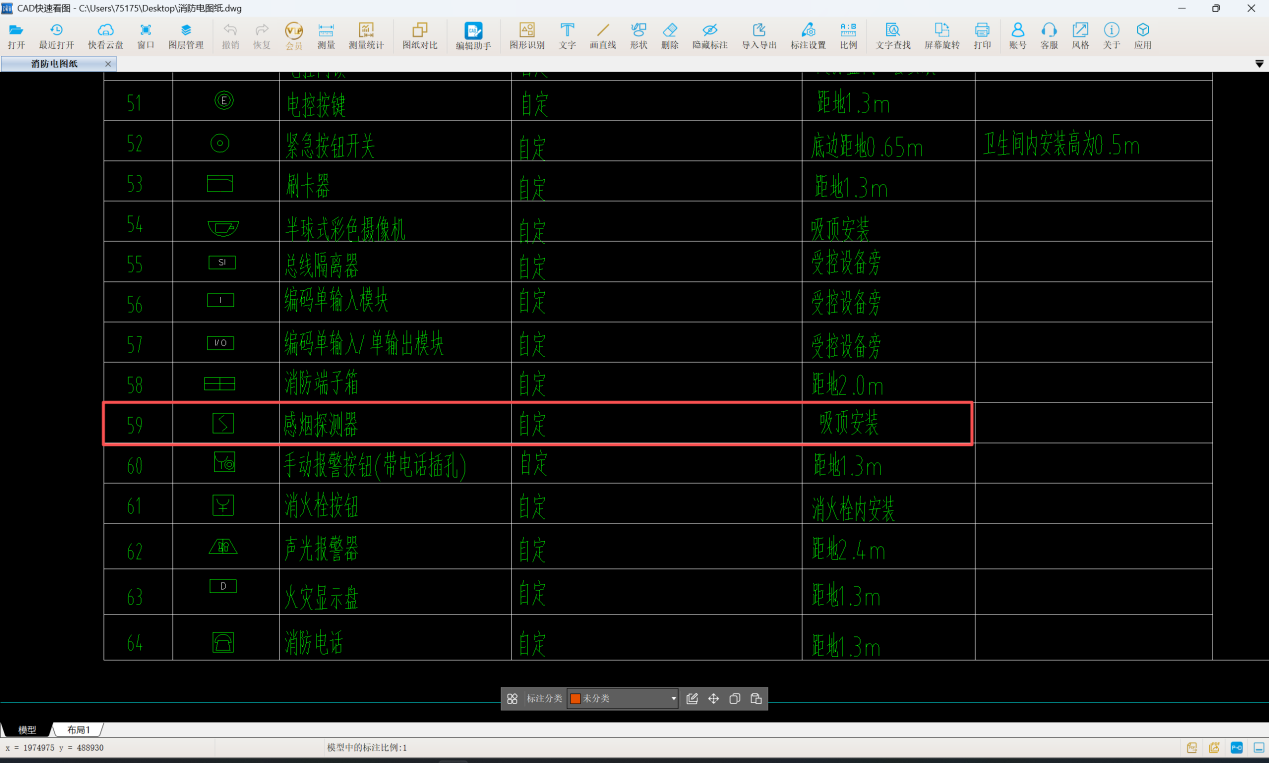

1.观察某住宅的图例材料表，确定感烟探测器的图例和相关信息。
2.用CAD快速看图查看图纸并计量

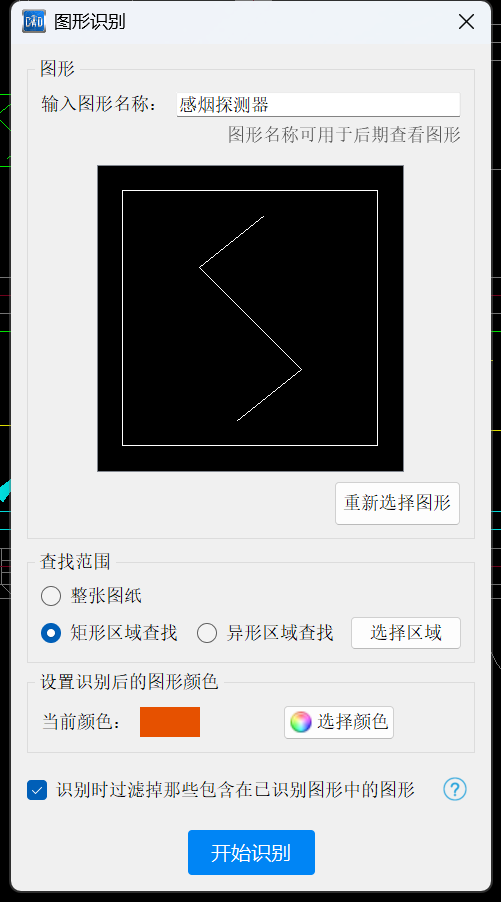

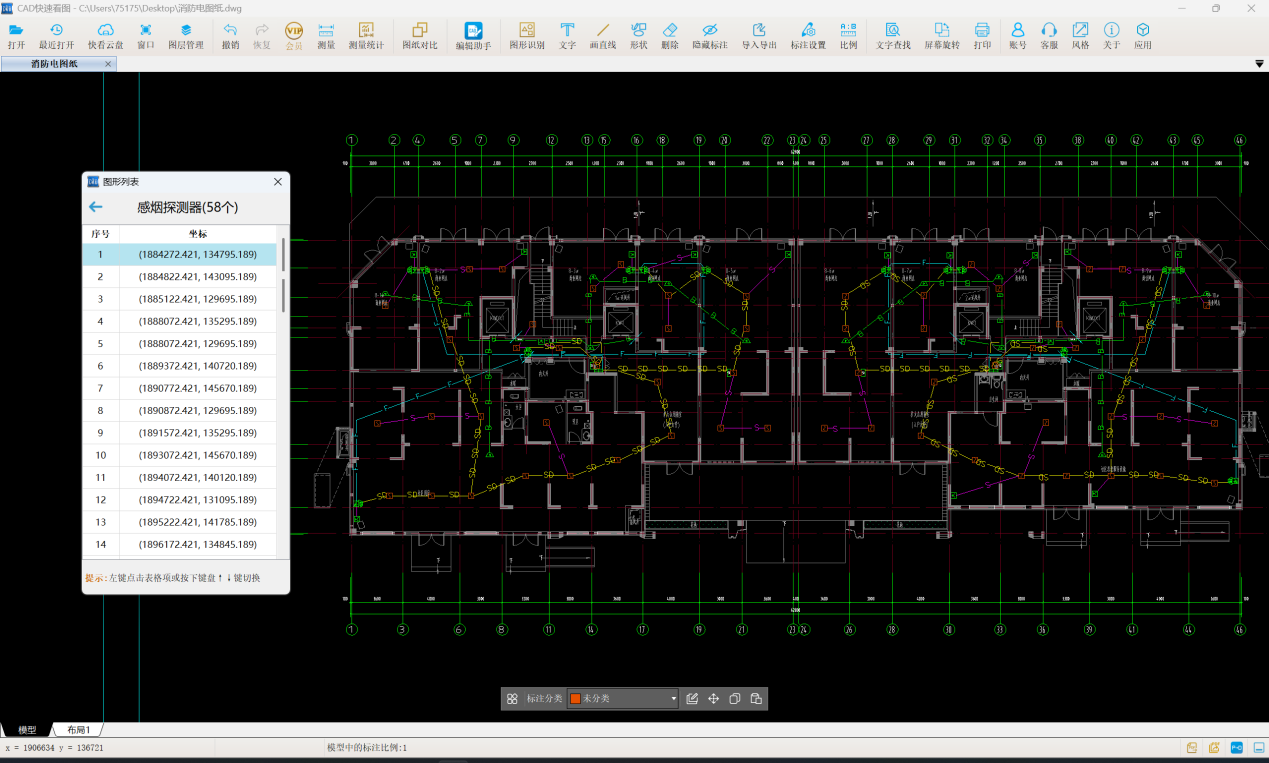

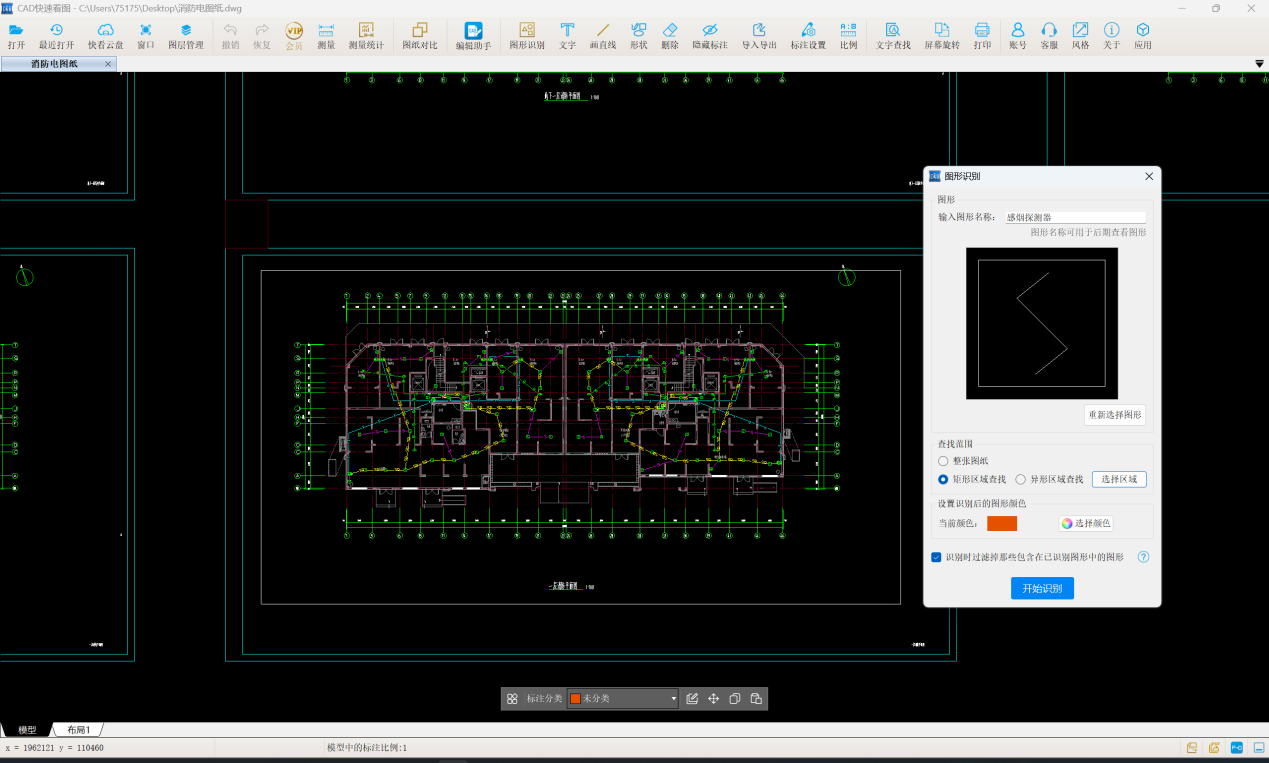

使用软件的【图形识别】功能，框选平面图中某个感烟探测器，弹出对话框，图形名称命名为：感烟探测器。查找范围选择矩形区域查找，框选一层平面图，点击开始识别，得到该感烟探测器数量为58个。
其它类型消防弱电设备也可依据此方法计量，读者可自行尝试。
CAD快速看图可一键识别并统计消防设备数量，像感烟探测器这类点型设备，用图形识别功能框选就能自动计数，特别适合造价人员快速计量，省时又省力。
#消防弱电#感烟探测器#图形识别
