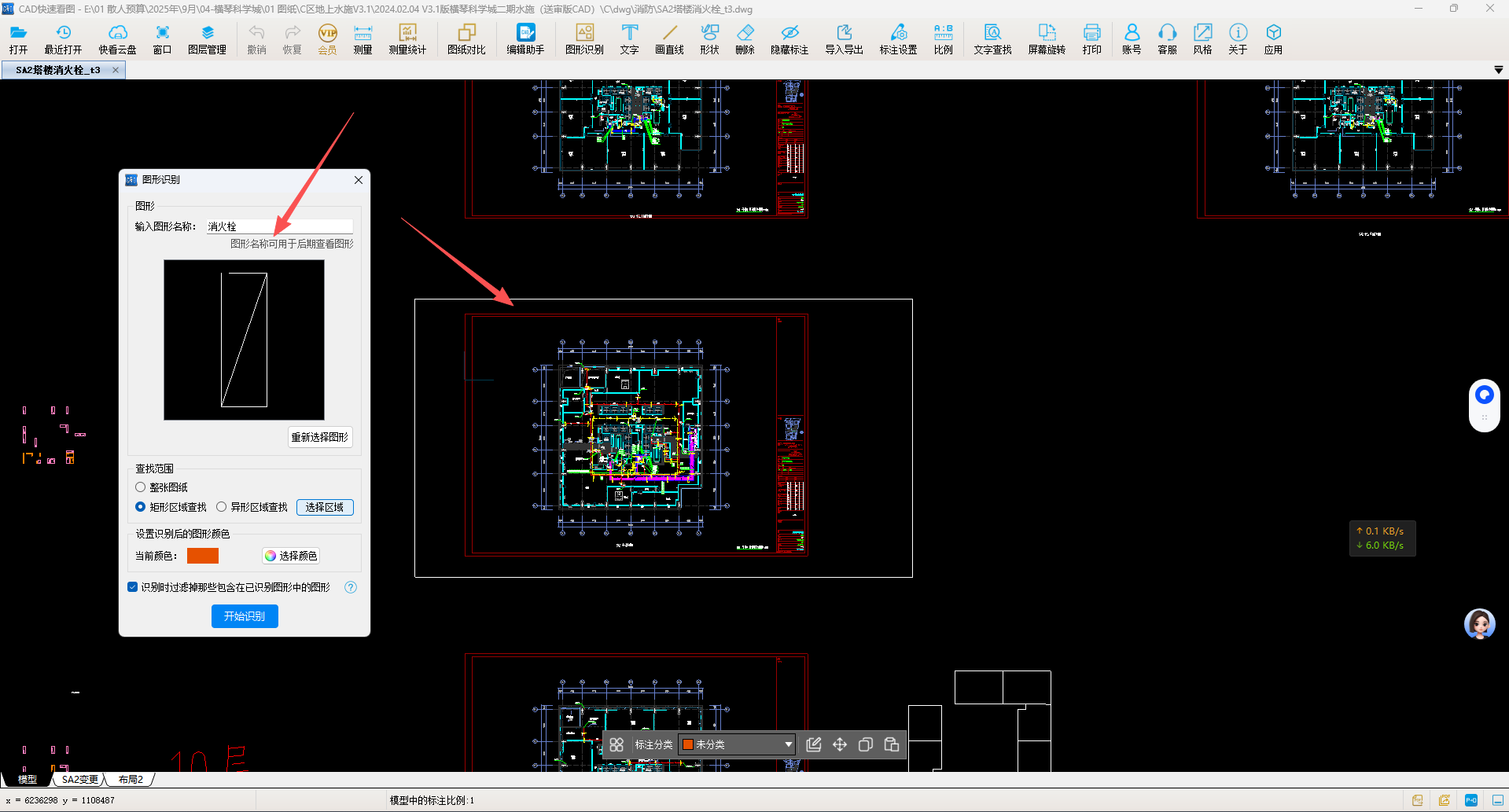

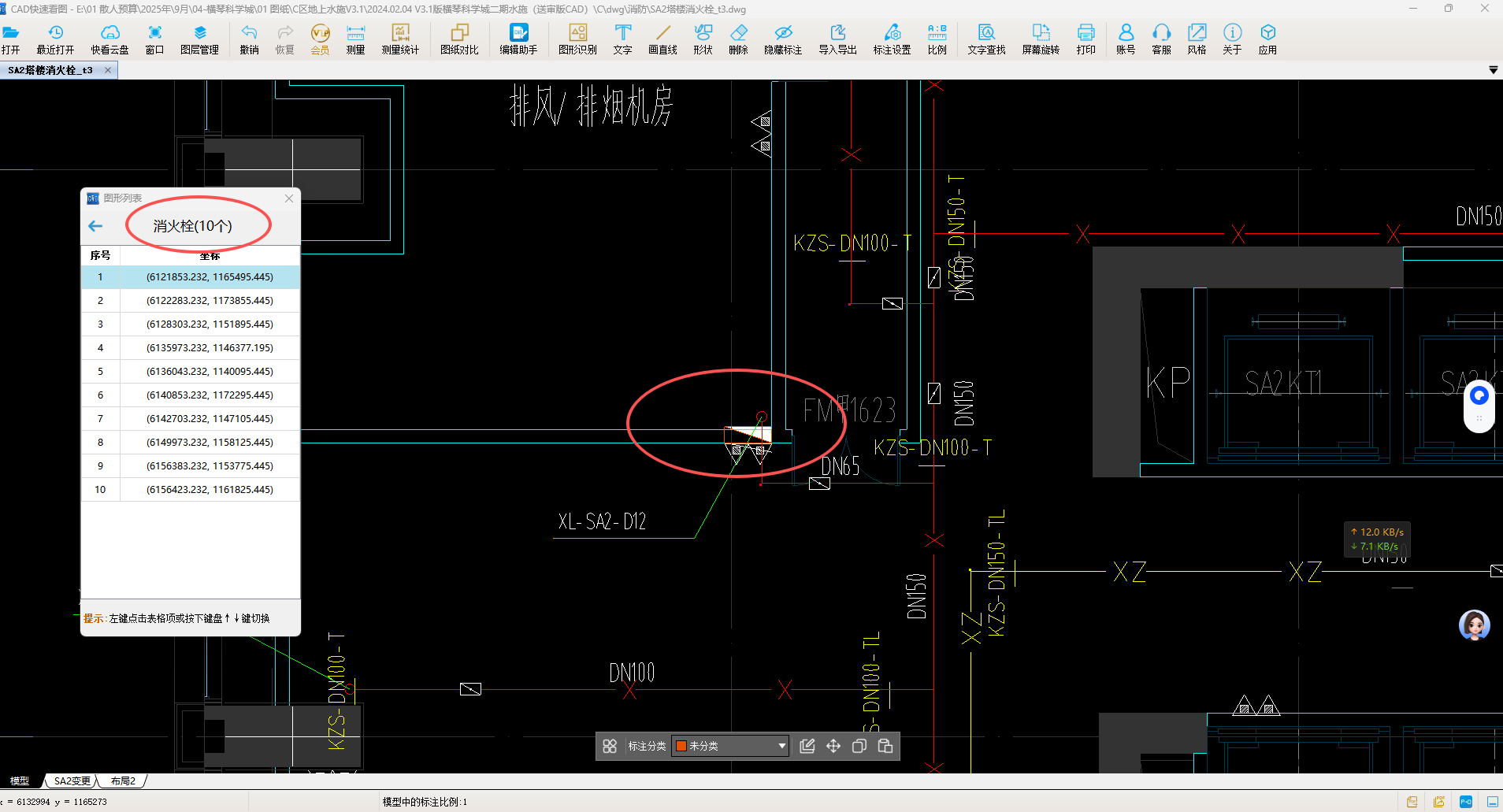

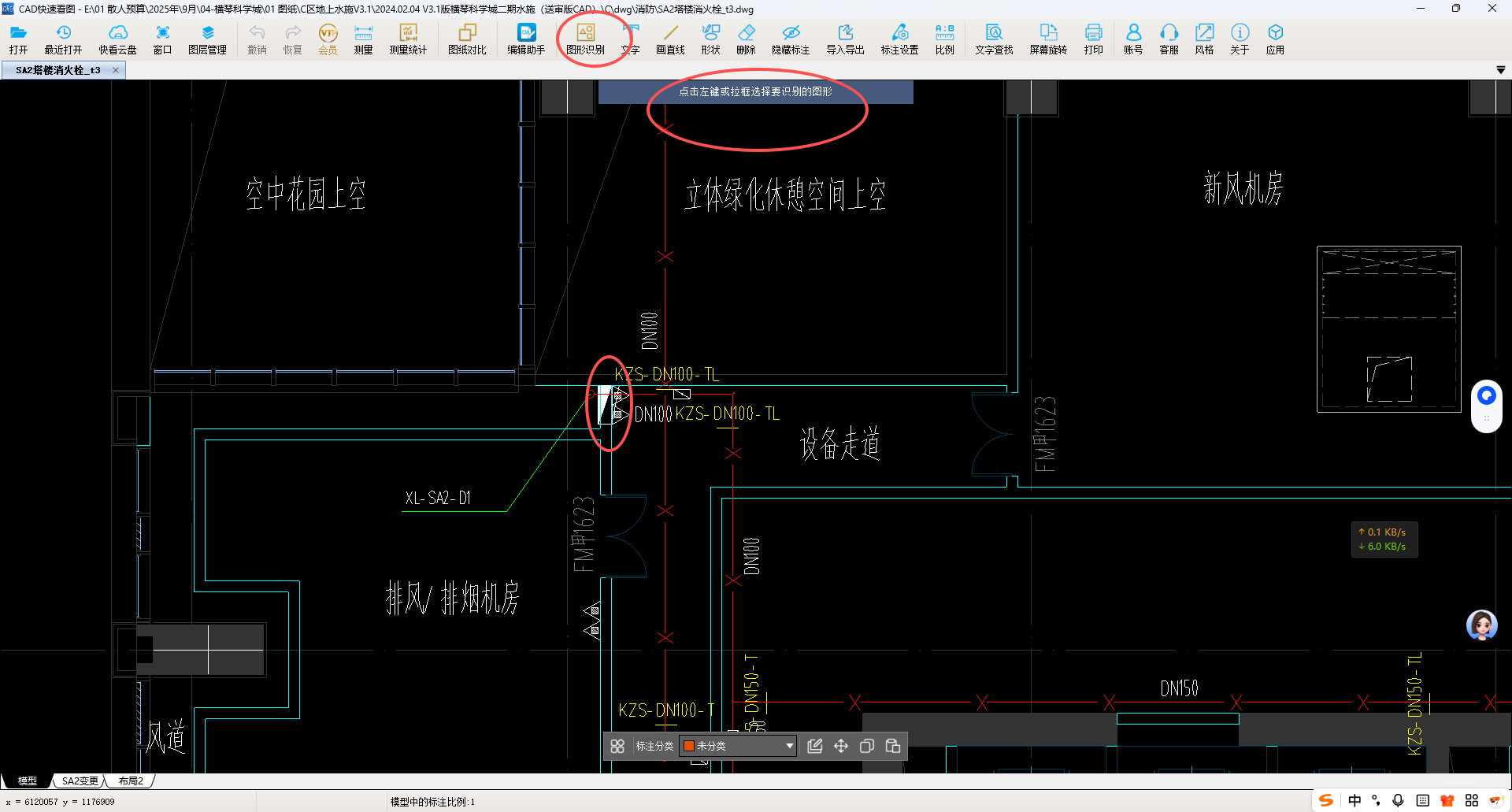

室内消防系统包含电、水、防排烟系统，其中水系统中的消火栓系统在建筑物内使用广泛，消火栓工程量计算用CAD快速看图的图形识别数量统计，非常方便。

一、室内消防系统概述

室内消防系统主要用于控制和扑灭建筑物内部的初期火灾，是保护人民生命和国家财产安全的重要组成部分。消防基本分为三大系统，电、水、防排烟系统。电系统一般为报警和控制系统。水系统一般为灭火系统，灭火系统又分多种灭火方式，如喷淋，消火栓等多种灭火系统。防排烟系统分为防烟和排烟，防烟系统采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道的系统；排烟系统采用机械排烟方式或自然通风方式，将烟气排至建筑物外的系统

二、消火栓系统工作原理

室内消火栓系统在建筑物内使用广泛，用于扑灭初期火灾。在建筑高度超过消防车供水能力时，室内消火栓系统除扑救初期火灾外，还要扑救较大火灾。室内消火栓系统由水枪、水带、消火栓、消防管道和水源等组成。当室外给水管网的水压不能满足室内消防要求时，还要设置消防水泵和水箱。火灾时着火部位附近出1支或几支水枪灭火，水箱或者消防水池供应水，同时启动消防泵，泵供水入箱；消防车可从室外管网取水加压，通过水泵接合器打入室内灭火。

三、消火栓系统的组成

消火栓系统由消防水池（水箱）、消火栓管道、阀门、消防水泵、消火栓设备构成

消防水池

人工建造的供固定或移动消防水泵吸水的储水设施，容积需根据建筑火灾延续时间（一般 2-3 小时）计算，且需设置水位报警装置，防止缺水。

消火栓

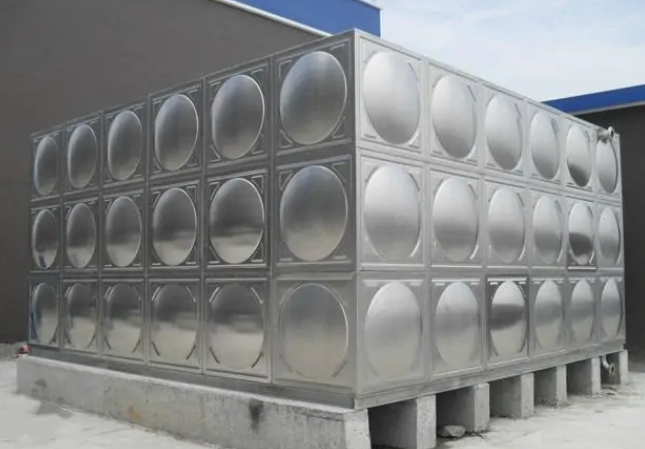

2、消防水箱

消防水箱主要分为玻璃钢水箱、不锈钢水箱

造价技能

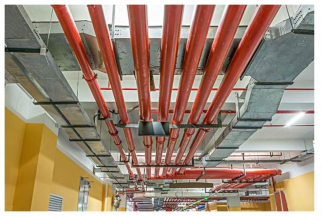

3、消火栓管道

消火栓管道顾名思义是为了消火栓系统建立的管道系统，由于特殊需求，消火栓管道的厚度与材质都有特殊要求，并喷红色油漆，输送消防用水。

图形识别

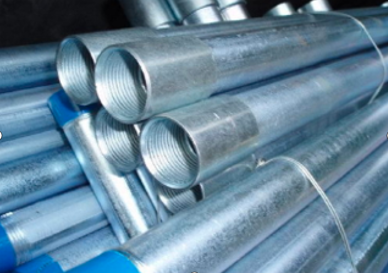

4、消火栓管道的材质

常用的消火栓管道为钢管，常用的钢管有热镀锌钢管、焊接钢管、无缝钢管。规格以公称直径表示，即用字母DN其后附加公称直径数值。例如DN40，则表示公称直径为40mm 。无缝钢管则以外径乘以壁厚来表示规格，如159*6

5、管道连接方式

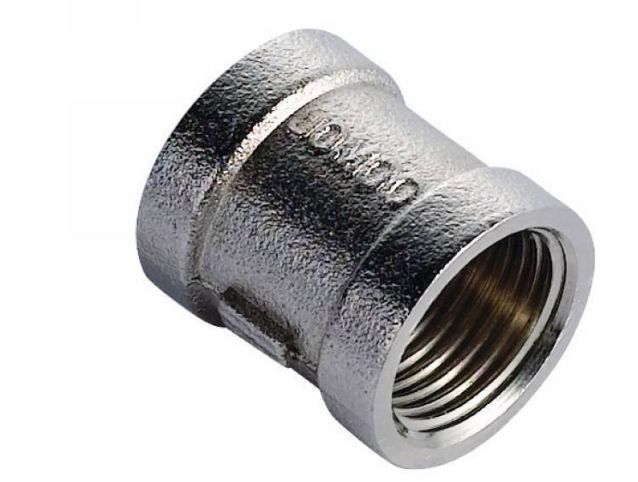

（1）螺纹连接

又叫丝接连接、丝扣连接。是一种广泛使用的可拆卸的固定连接，具有结构简单、连接可靠、装拆方便等优点。

工程量

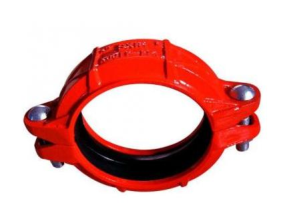

沟槽连接

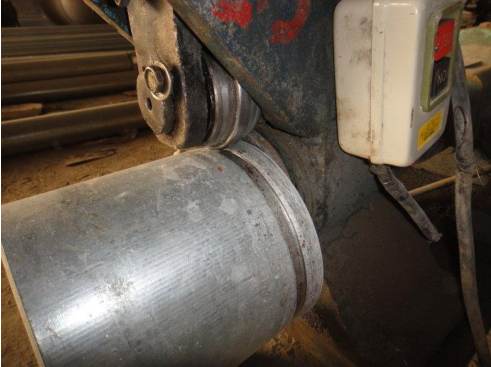

沟槽连接件是一种新型的钢管连接方式，也叫卡箍连接，具有很多优点。在管道接头部位采用专门的滚槽机加工成环形沟槽后,在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。

建筑行业专业资讯门户-新干线头条

消火栓

6、阀门

阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。

分类有驱动阀门、自动阀门。驱动阀门是用手操纵或其它动力操纵的阀门，如截止阀、闸阀。自动阀门是借助于介质本身的流量、压力或温度参数发生变化而自行动作的阀门，如止回阀。消火栓工程中常用的阀门有闸阀、截止阀、止回阀、球阀、蝶阀。

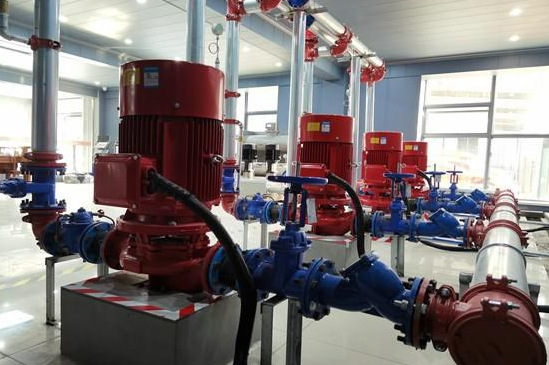

7、消防水泵

消防主泵：临时高压系统的核心，火灾时启动，将消防水池的水加压后送入管网，扬程需满足建筑最高处消火栓的出水压力（通常≥0.07MPa），流量需满足同时使用的消火栓数量（如一类高层住宅需保证 2 支水枪同时出水）；

造价技能

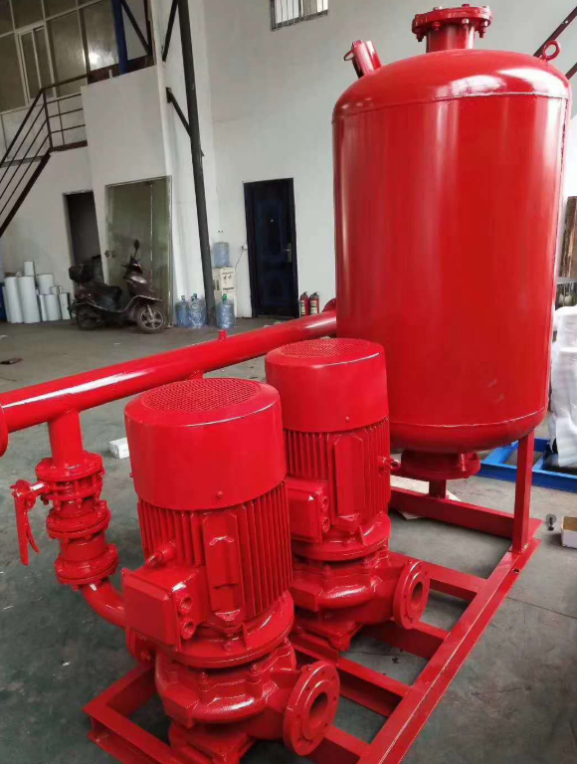

稳压泵：平时维持管网压力（避免主泵频繁启动），当管网漏水导致压力下降时，稳压泵自动启动补水，压力恢复后自动停止，通常与气压罐配套使用（储存少量水，缓冲压力波动）；

图形识别

水泵控制柜：安装在消防水泵房，用于控制水泵的启停（手动 / 自动），并具备过载、短路保护功能，需与消防控制室联动（火灾时自动启动主泵）。

水泵接合器

当发生火灾时，消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设备相连接，并送水加压，从而使室内的消防设备得到充足的压力水源，用以扑灭不同楼层的火灾，有效地解决了建筑物发生火灾后，消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。

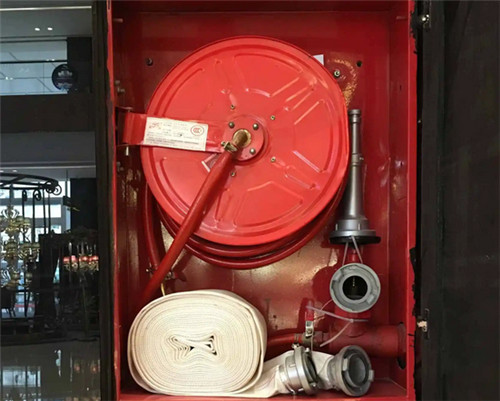

9、室内消火栓

安装在建筑内部（如走廊、楼梯间），是成套灭火装置，标准配置包括：

室内消火栓本体：公称直径 DN65，带闸阀（控制水流），接口为内螺纹（连接水带）；

消防水带：长度通常为 20m 或 25m，工作压力≥1.6MPa，材质为聚氨酯（轻便）或橡胶（耐用），两端带快速接口（连接消火栓和水枪）；

消防水枪：与水带匹配，常用类型为直流水枪（射程远，适用于扑灭固体火灾）和喷雾水枪（水雾分散，适用于电气、油类火灾），流量系数 K≥115（保证出水量）；

辅助部件：消防按钮（启动消防水泵的手动触发装置）、灭火器（搭配使用，扑灭小火灾）、检修工具（如扳手、水带挂钩）。

工程量

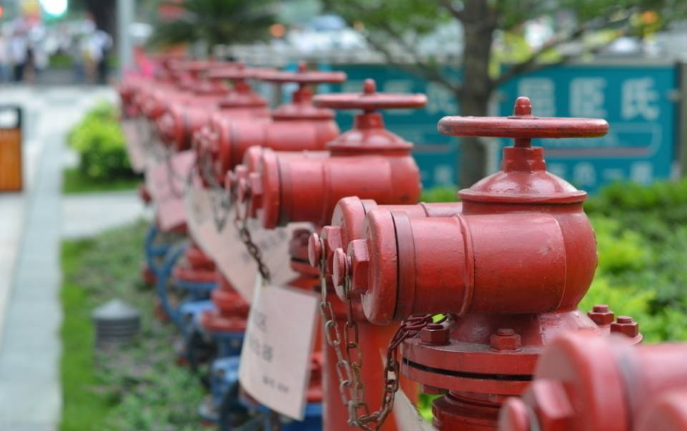

10、地上式室外消火栓

安装在室外市政管网或建筑室外管网，主要用于消防车取水（通过消防车水泵加压）或直接连接水枪灭火。

类型	结构特点	适用场景	关键参数
地上式	阀体、出水口暴露在外	温暖地区（无冰冻）	有 2 个 DN100（消防车接口）+1 个 DN65（直接灭火接口）
地下式	阀体埋地，仅出水口露出地面	寒冷地区（防冻）	接口带闷盖，需配专用扳手开启
墙壁式	嵌入建筑外墙，仅接口外露	低层建筑（如厂房、宿舍）	流量较小，仅适用于初期灭火
