灯具工程量-图形识别精准计算
灯具的安装方式有三种，即吊式、吸顶式、壁装式，在安装工程量计量时需要数个数进行统计，本文以双管格栅灯为例，用CAD快速看图中【图形识别】功能一键框选，精准出量，轻松完成灯具工程量计算！
一、基础知识
灯具种类

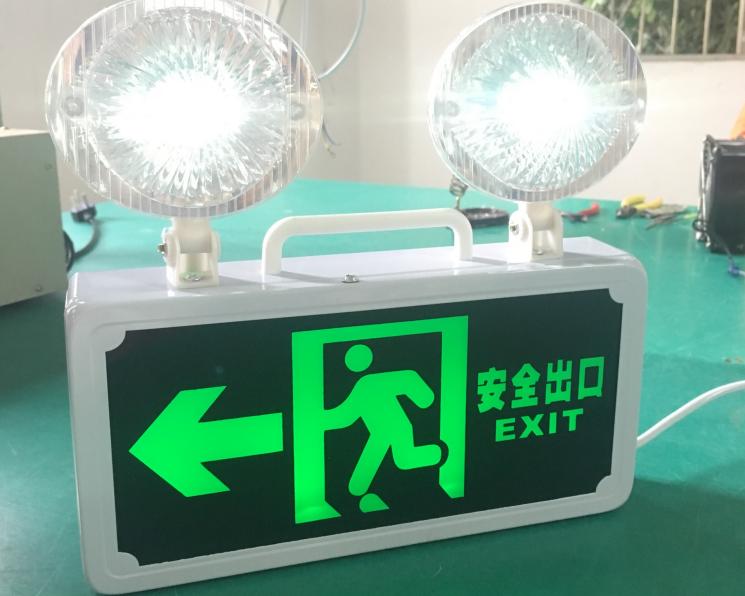

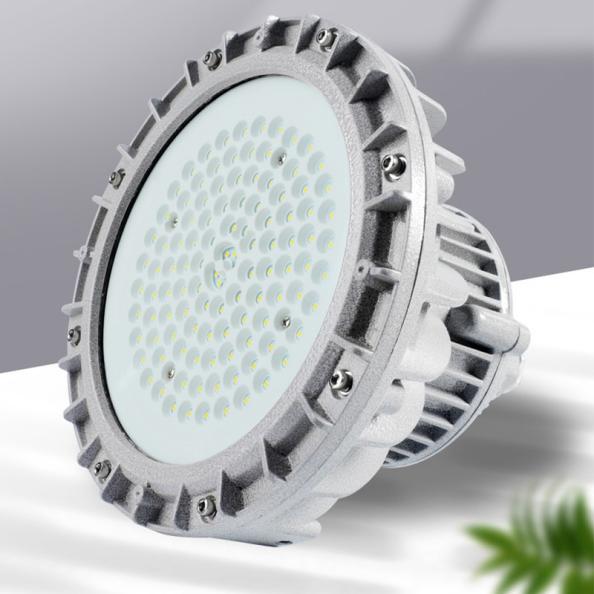

按照防护形式不同可分为防水防尘灯、安全灯和普通灯；按安装方式不同可将灯具分为壁灯、吊灯、吸顶灯等；按电光源不同可分为白炽灯、荧光灯、高压汞灯、高压钠灯、金属卤化物灯等。
2.灯具的安装方式

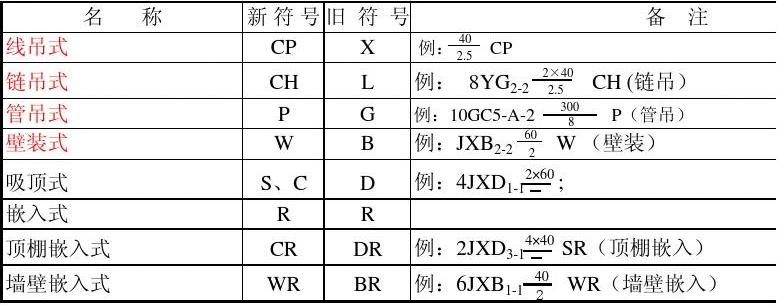

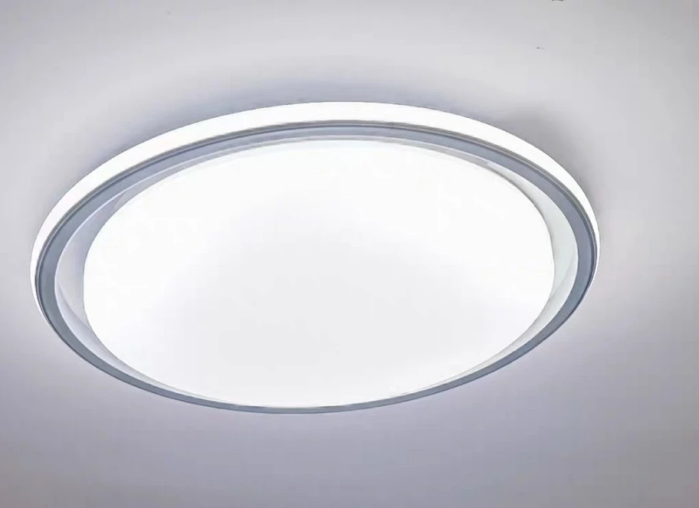

灯具的安装方式有三种，即吊式、吸顶式、壁装式。其中吊式又分线吊式、链吊式、管吊式三种方式。吸顶式又分一般吸顶式、嵌入吸顶式两种方式。壁装式又分一般壁装式、嵌入壁装式两种方式。
二、清单计量规则
三、案例分析

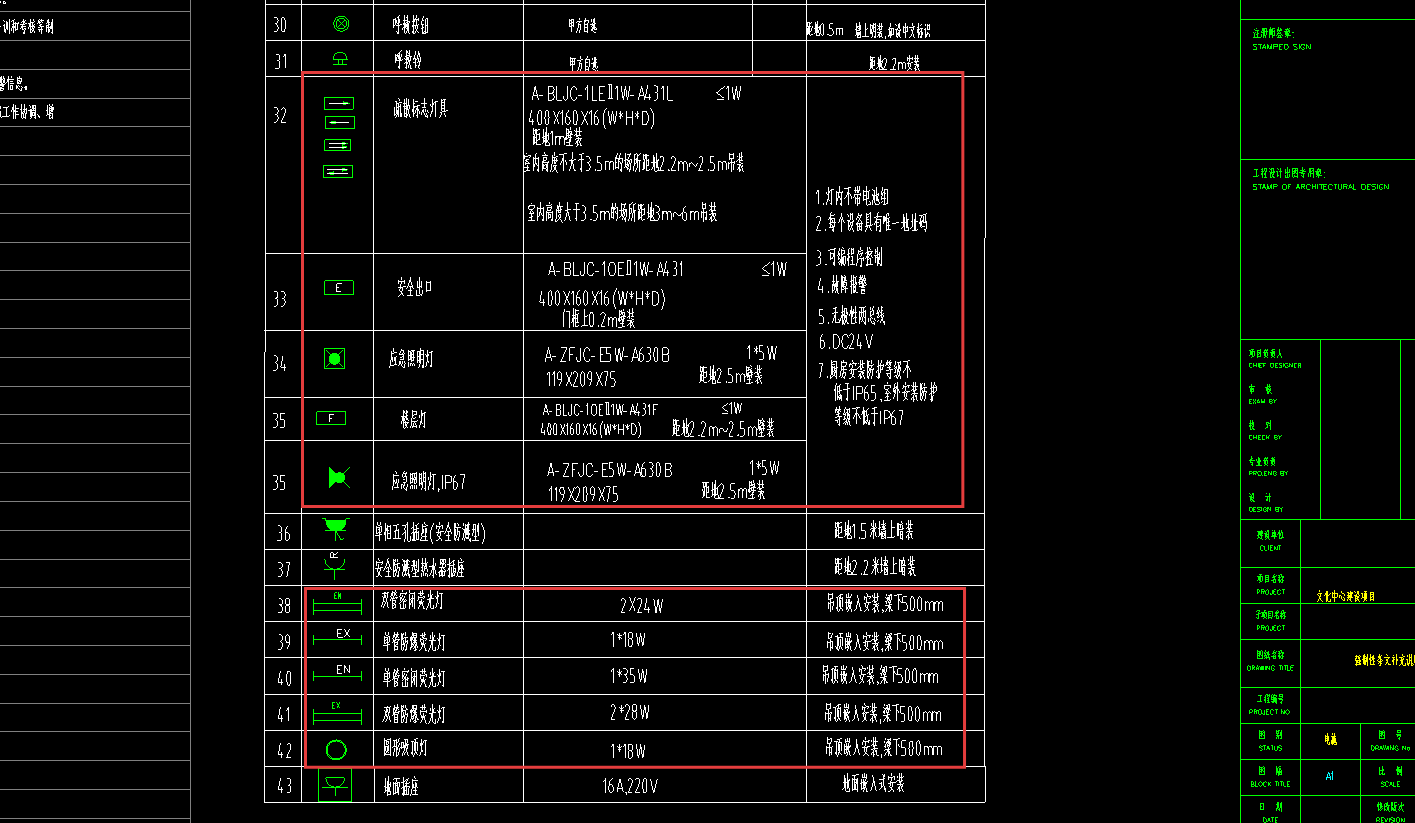

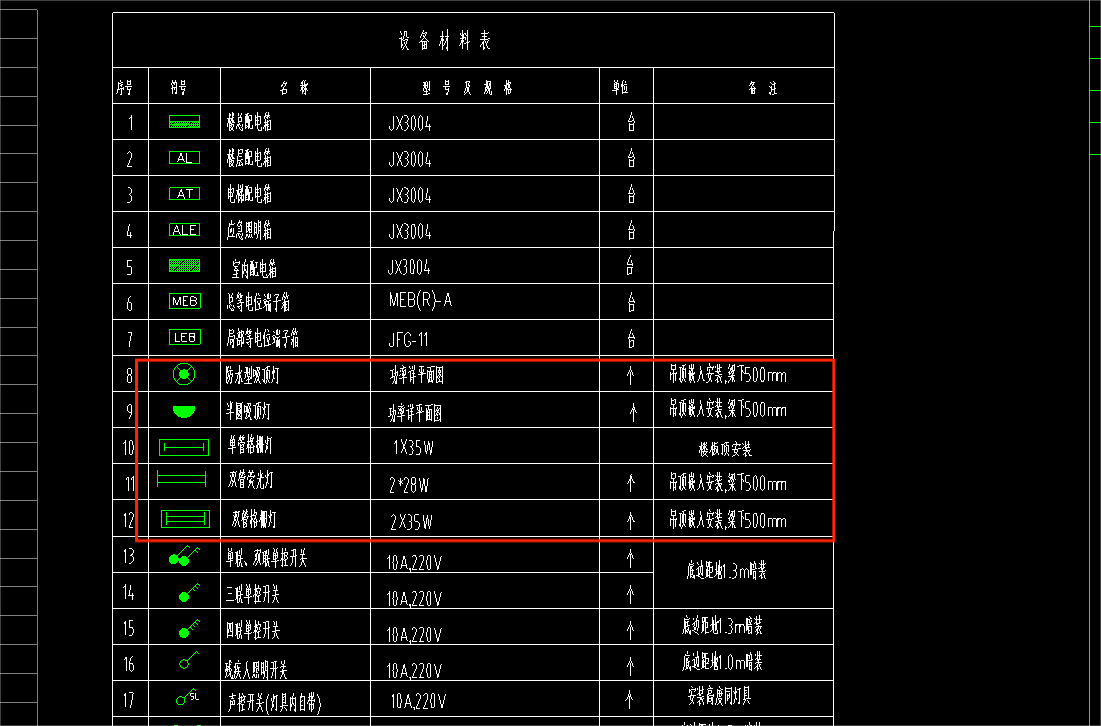

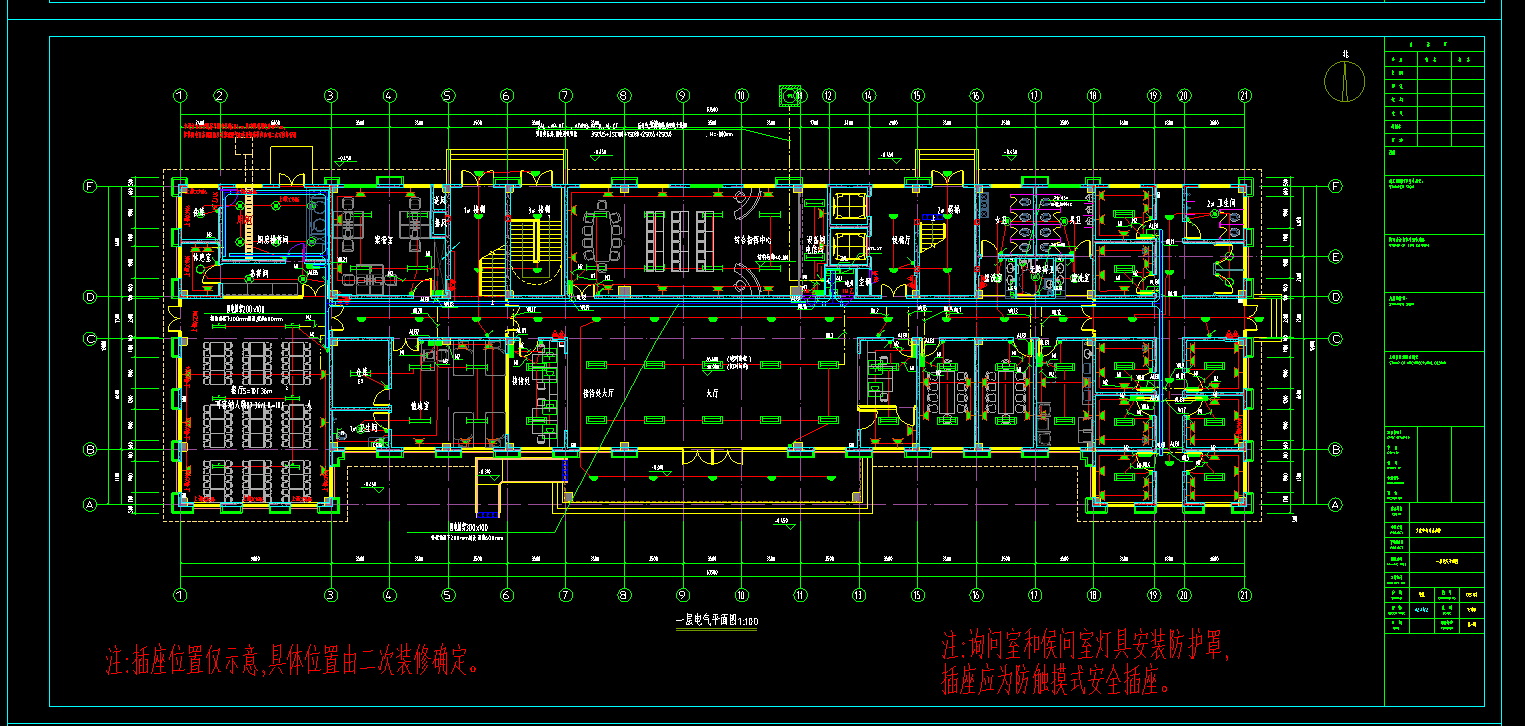

1.以一层为例，观察设备材料表和一层电气平面图，本案例有15种灯具分别是防水型吸顶灯,半圆吸顶灯,单管格栅灯,双管荧光灯,双管格栅灯，疏散标志灯具,安全出口,应急照明灯等。

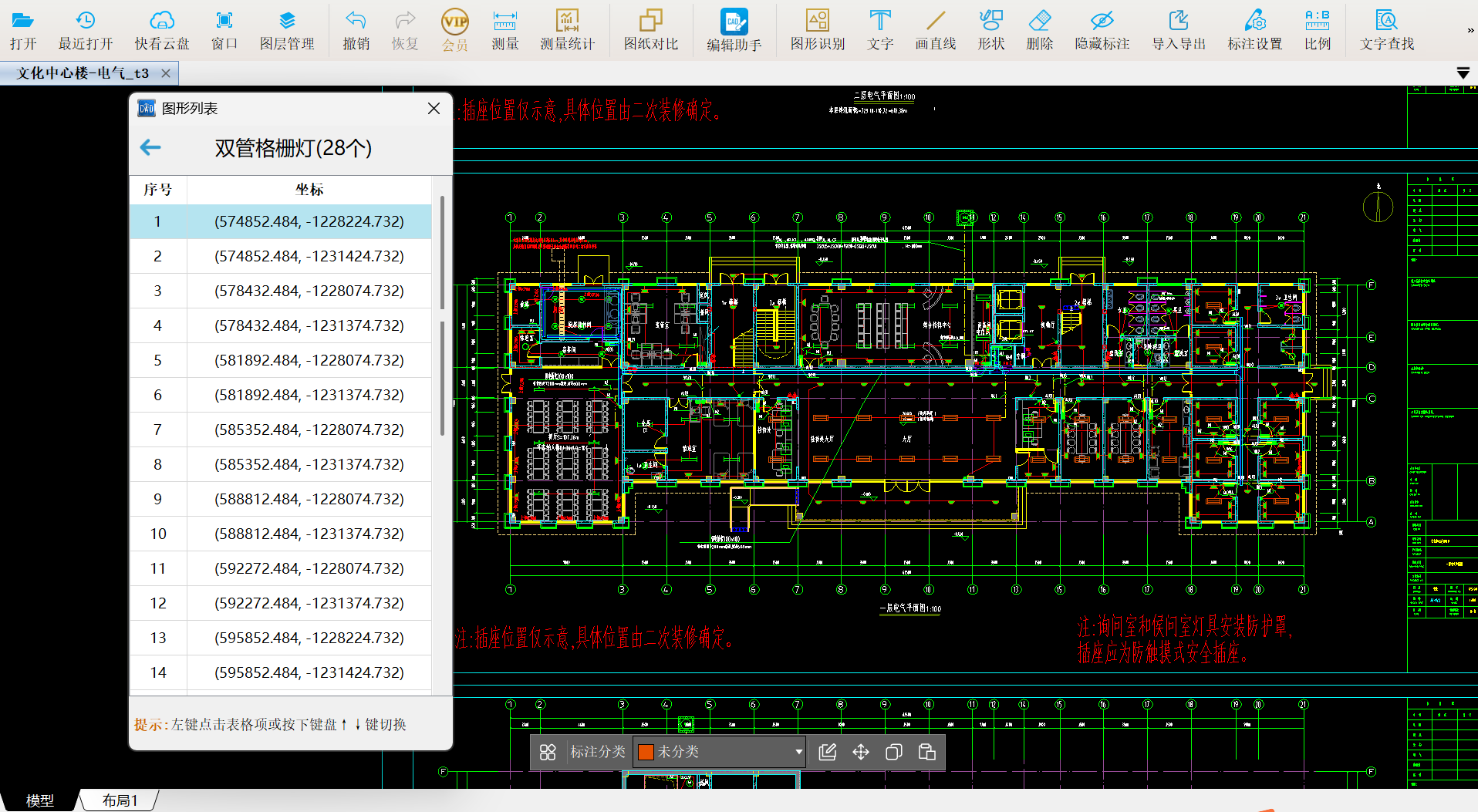

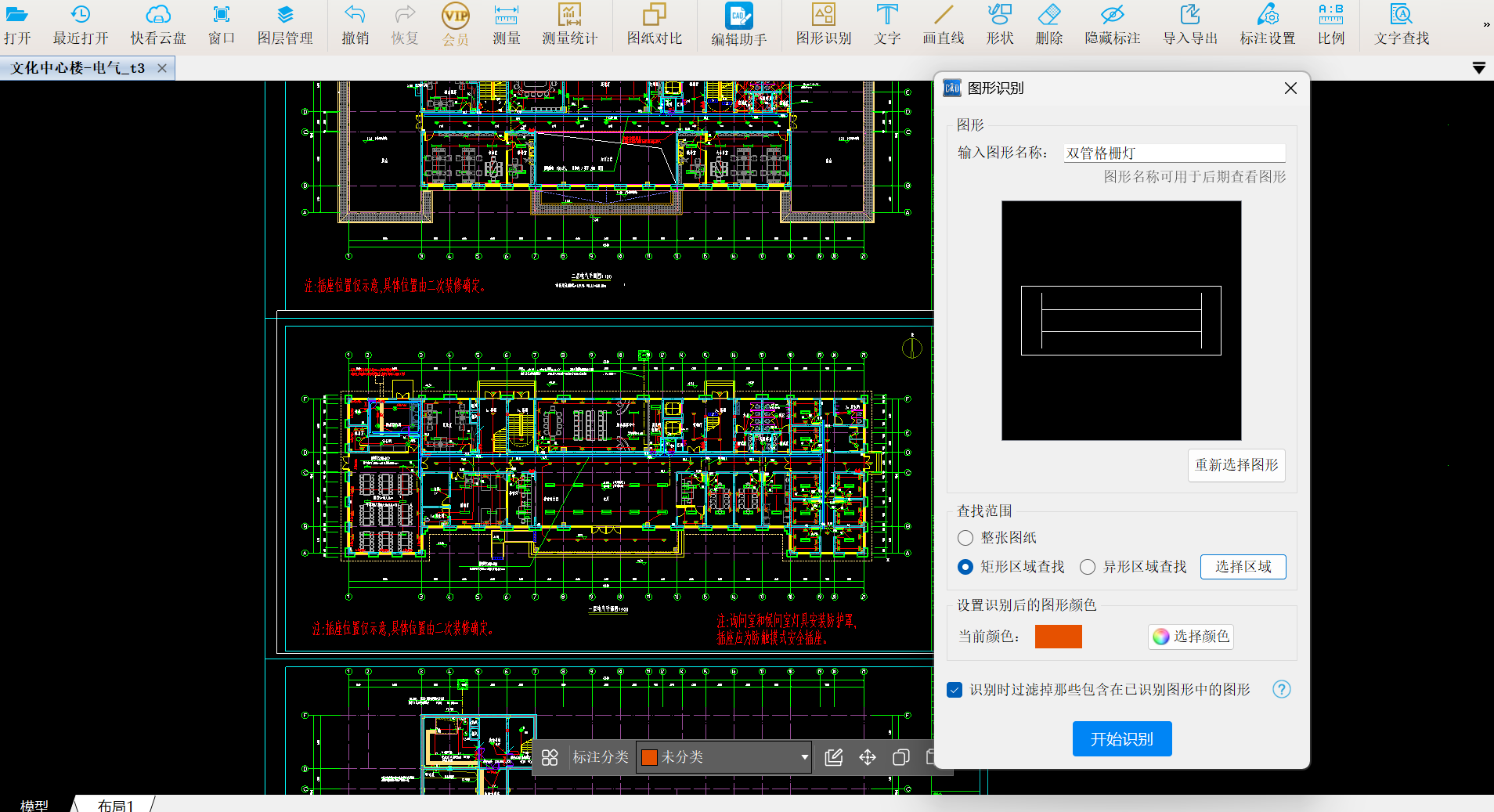

2.以双管格栅灯为例，点击CAD快速看图中【图形识别】功能，框选图例，于任意位置右键单击以确认选择。在确认图例准确无误后，输入图形名称，以便后续再次查阅。查找范围设定为矩形区域查找，框选一层电气平面图后启动识别程序。如图所示，本案例中双管格栅灯的数量为 28 套。
【图形识别】在处理工程量大且复杂的图纸时，只需一键框选，即可精准识别出灯具的工程量！不仅如此，用户还能根据实际需求灵活调整查找范围，以契合不同场景下的图纸分析需求，从而大幅提升工程量统计工作的灵活性与高效性。
#灯具#计量#图形识别#
