消火栓系统计算全解析

CAD快速看图 2025-09-29 | 6028阅读 4 赞

之前咱们聊过消火栓系统的基本原理，今天不绕远路，直接拿一个实际的住宅楼项目当例子，把消火栓系统的工程量计算一步步拆解开来讲。毕竟算工程量这事儿，不是凭经验估个数就行 —— 得照着现行的清单和定额规则来，符合规则的结果才有用、才准确。所以咱们先把这些核心规则理清楚，再慢慢梳理要算哪些内容、具体该怎么算，结合实例运用CAD快速看图计算工程量。

一、明确计算规则

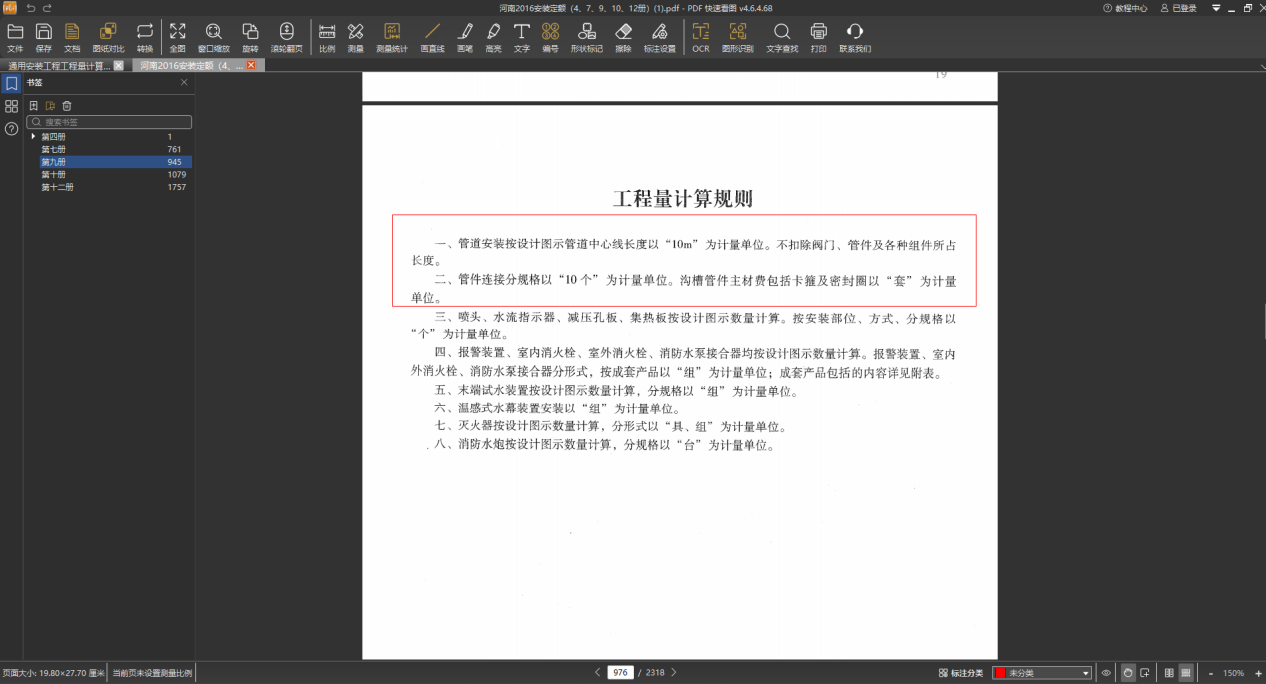

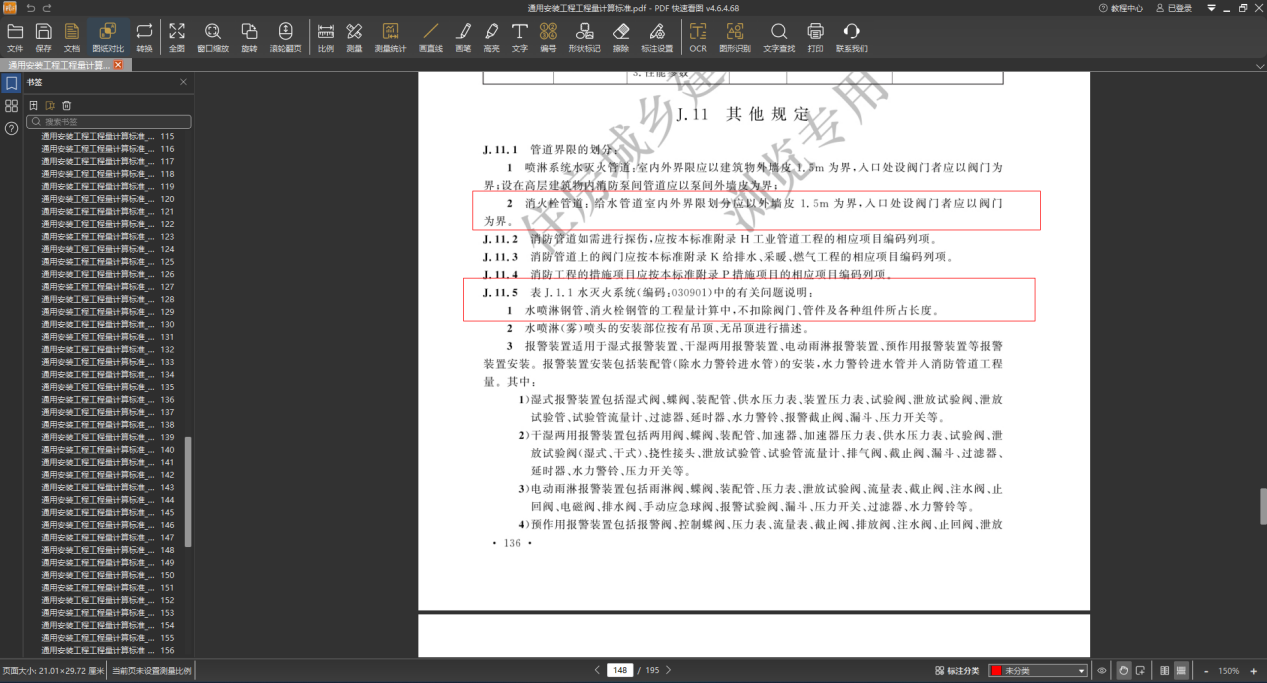

在开始计算之前，我们先看下现行清单，定额计算规则，计算规则是指导工程量计算的核心，符合计算规则的算量才是有用准确的，话不多说，我们先上图。

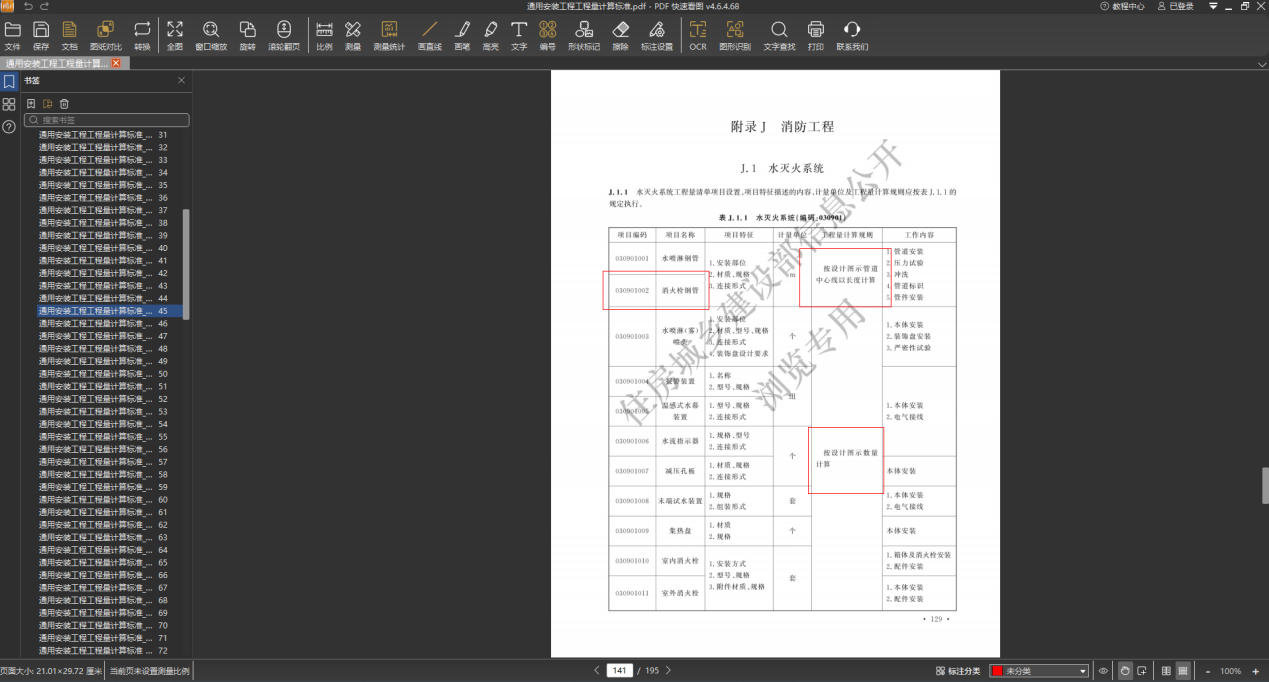

1、2024清单计算规则

消火栓

造价技能

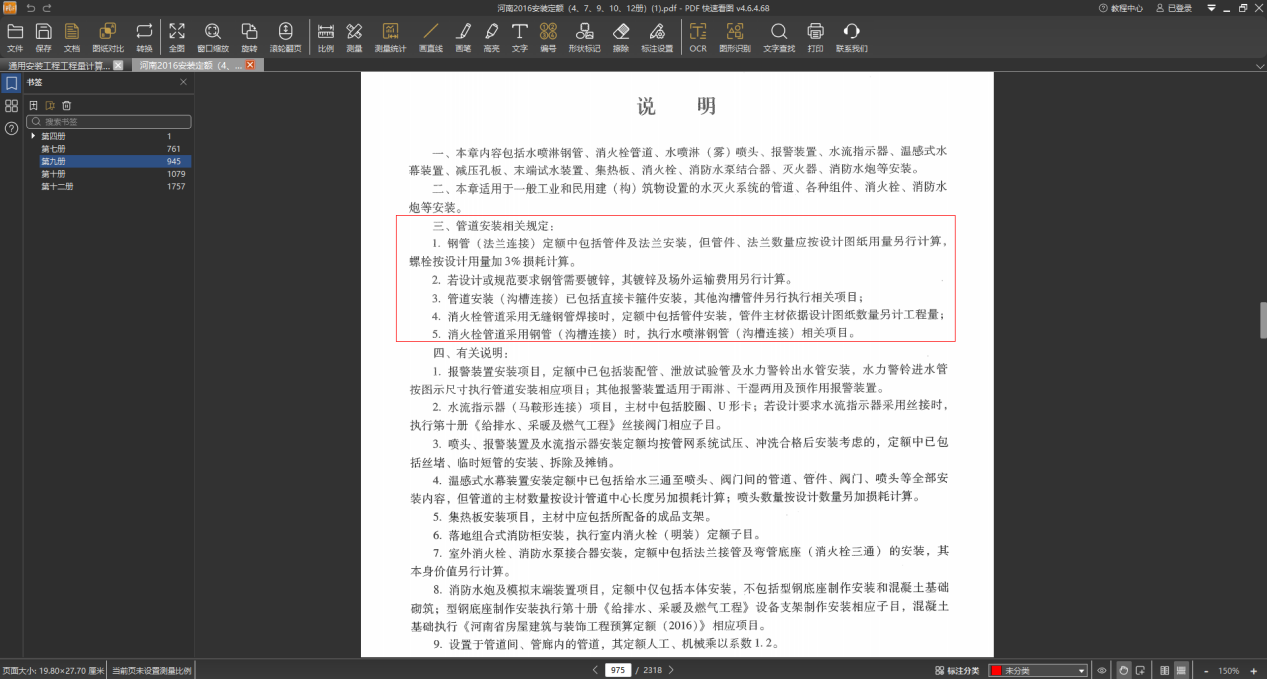

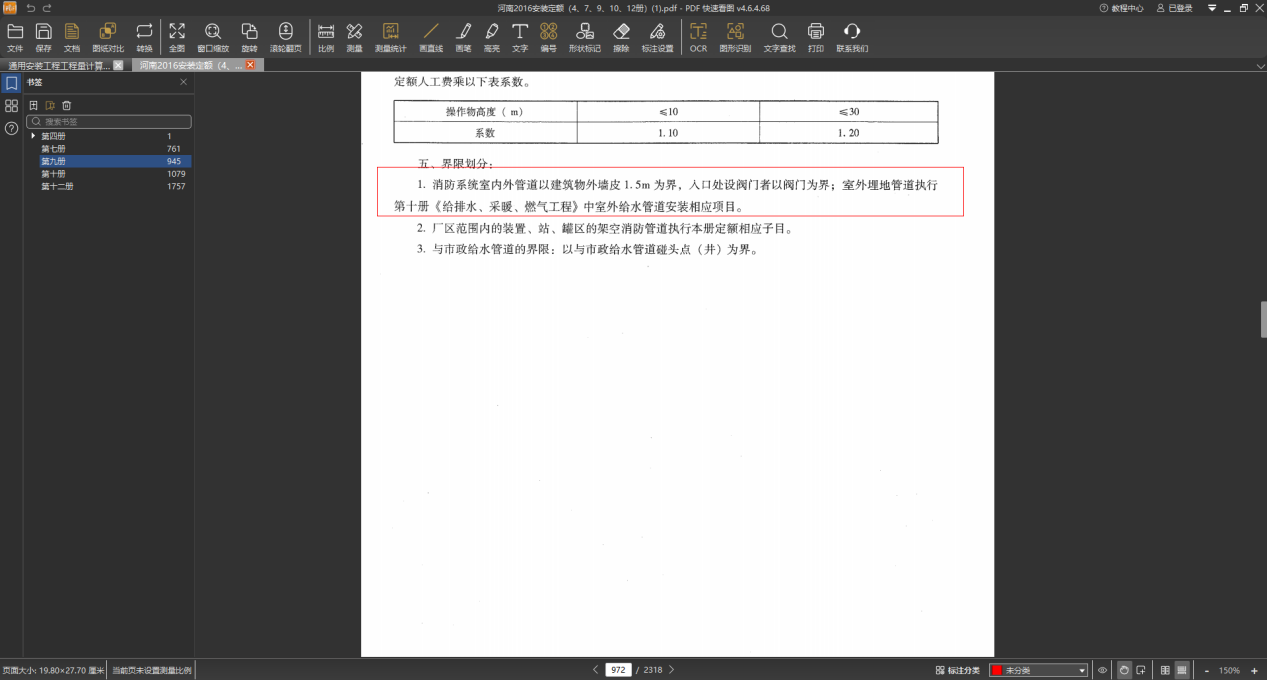

2、河南2016定额

消火栓系统

统计算建筑行业专业资讯门户-新干线头条

二、计算实例列项

看完了计算规则，我们来梳理一下消火栓系统计算什么内容

1、消火栓：减压稳压消火栓，室内普通消火栓，屋顶试验消火栓（含压力表）

2、管道系统：引入管，立管，环管，支管

3、管道附件：闸阀，蝶阀等

4、管道支架及套管

5、管道刷油防腐绝热

6、灭火器

三、计算过程

消火栓计算过程

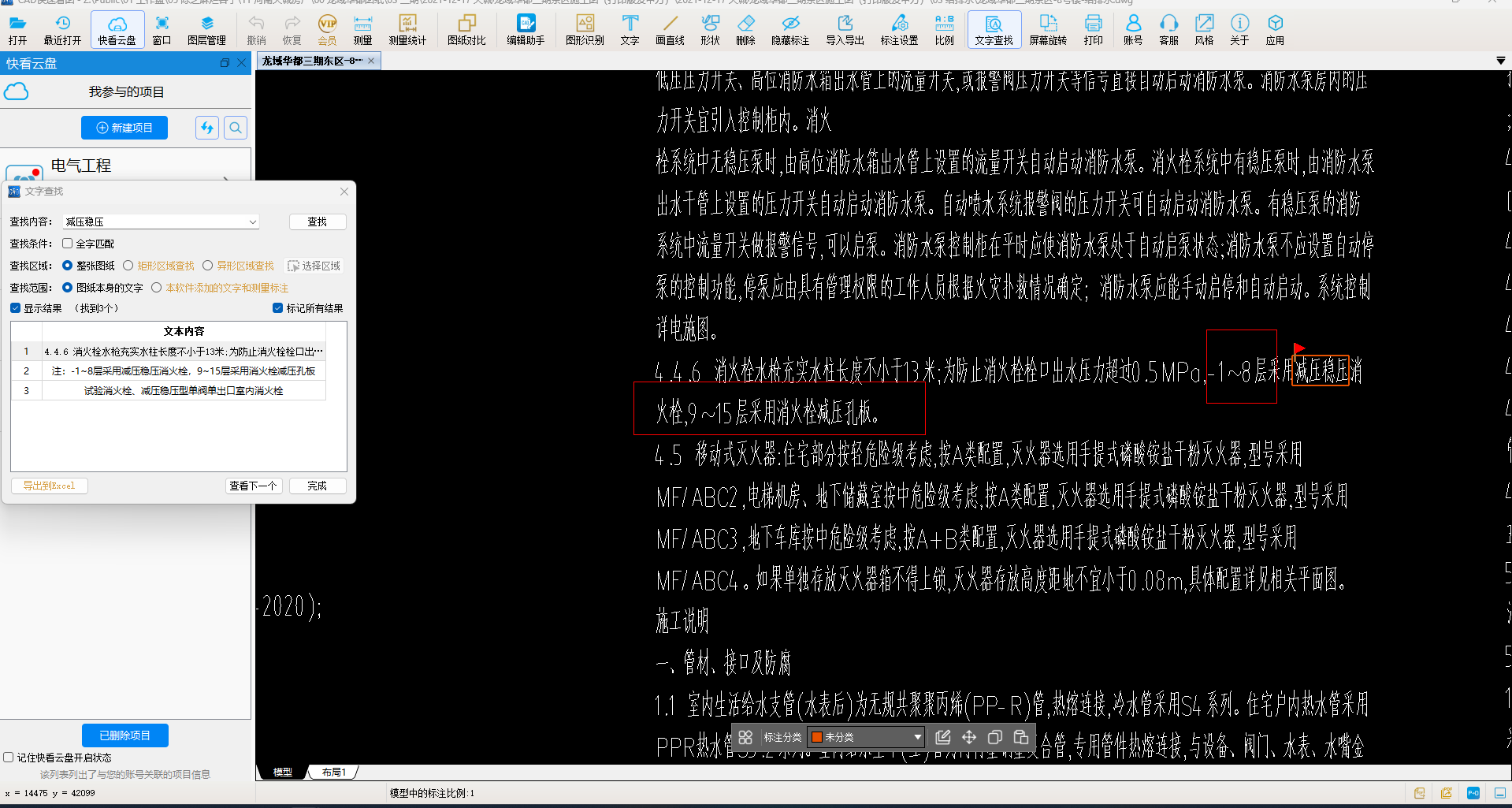

（1）通过CAD快速看图文字查找功能，确定消火栓的分类：-1~8层采用减压稳压消火栓，9~15层采用消火栓减压孔板，16-17层采用室内消火栓，屋面最不利点采用试验消火栓。因此，我们计算的时候需要分区域进行计算

造价技能

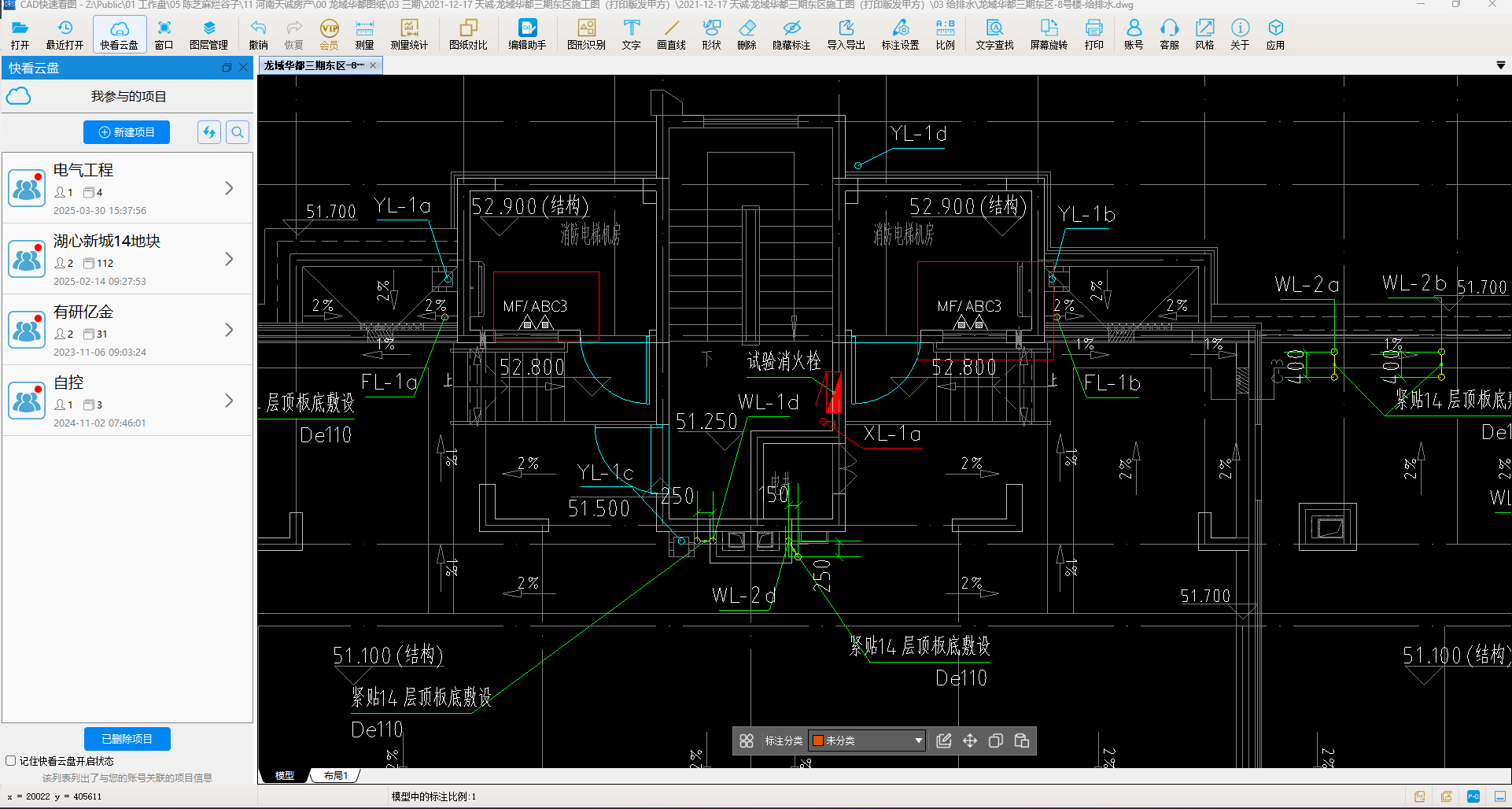

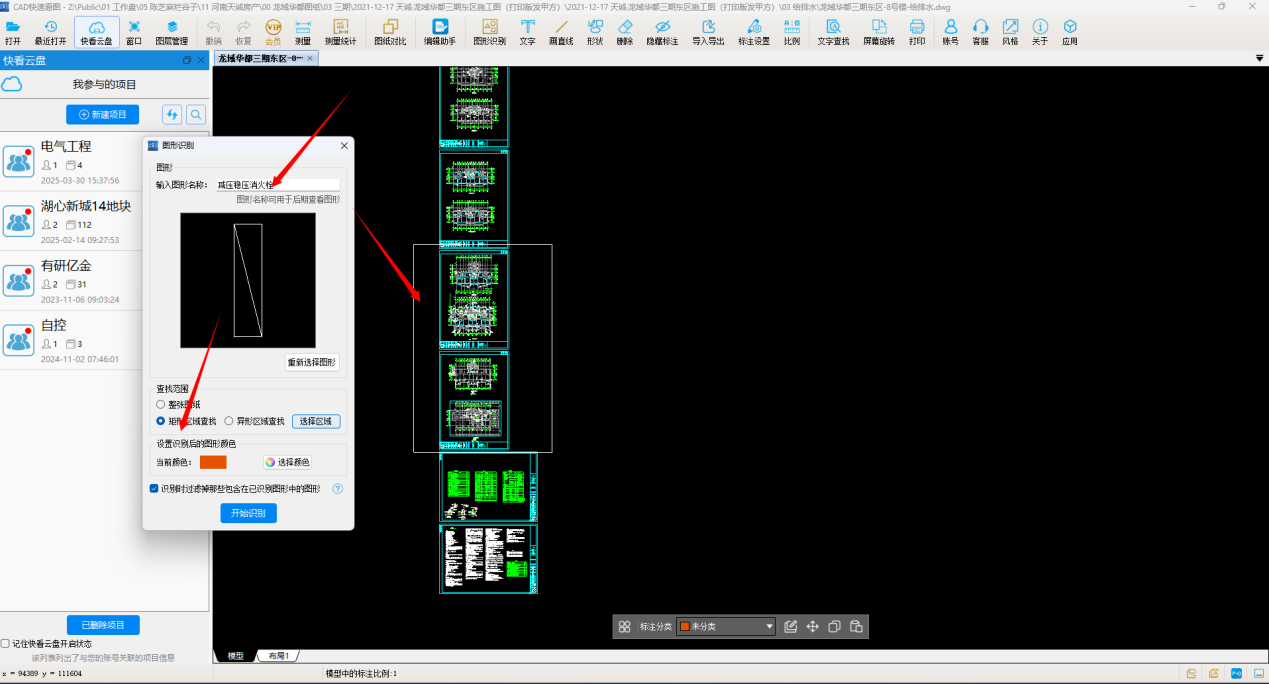

（2）采用图形识别，进行消火栓工程量统计，如下图所示（注意框选区域），我们通过识别一层，然后乘以层数。

消火栓系统

我们依次识别，并进行工程量整理

减压稳压消火栓：1+2+2+2*7=19（套）

消火栓（带减压孔板）：2*7=14（套）

室内消火栓:2*2=4（套）

试验消火栓（含压力表）：1套

(3)灭火器数量统计

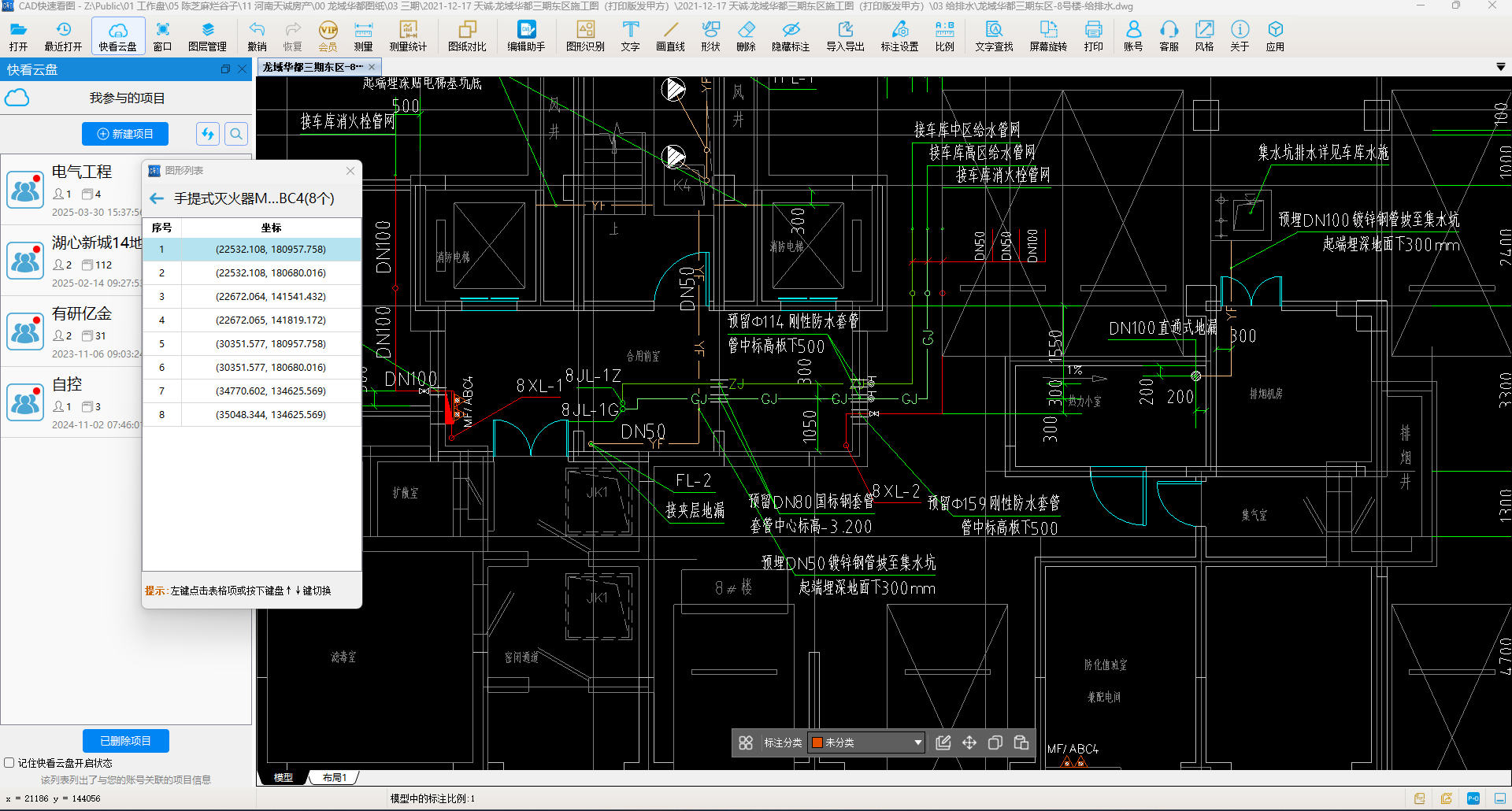

与消火栓识别方法一样，采用图形识别的方法，我们识别地下的部分，得到工程量为8个，规格型号为手提式灭火器MF/ABC4。

统计算

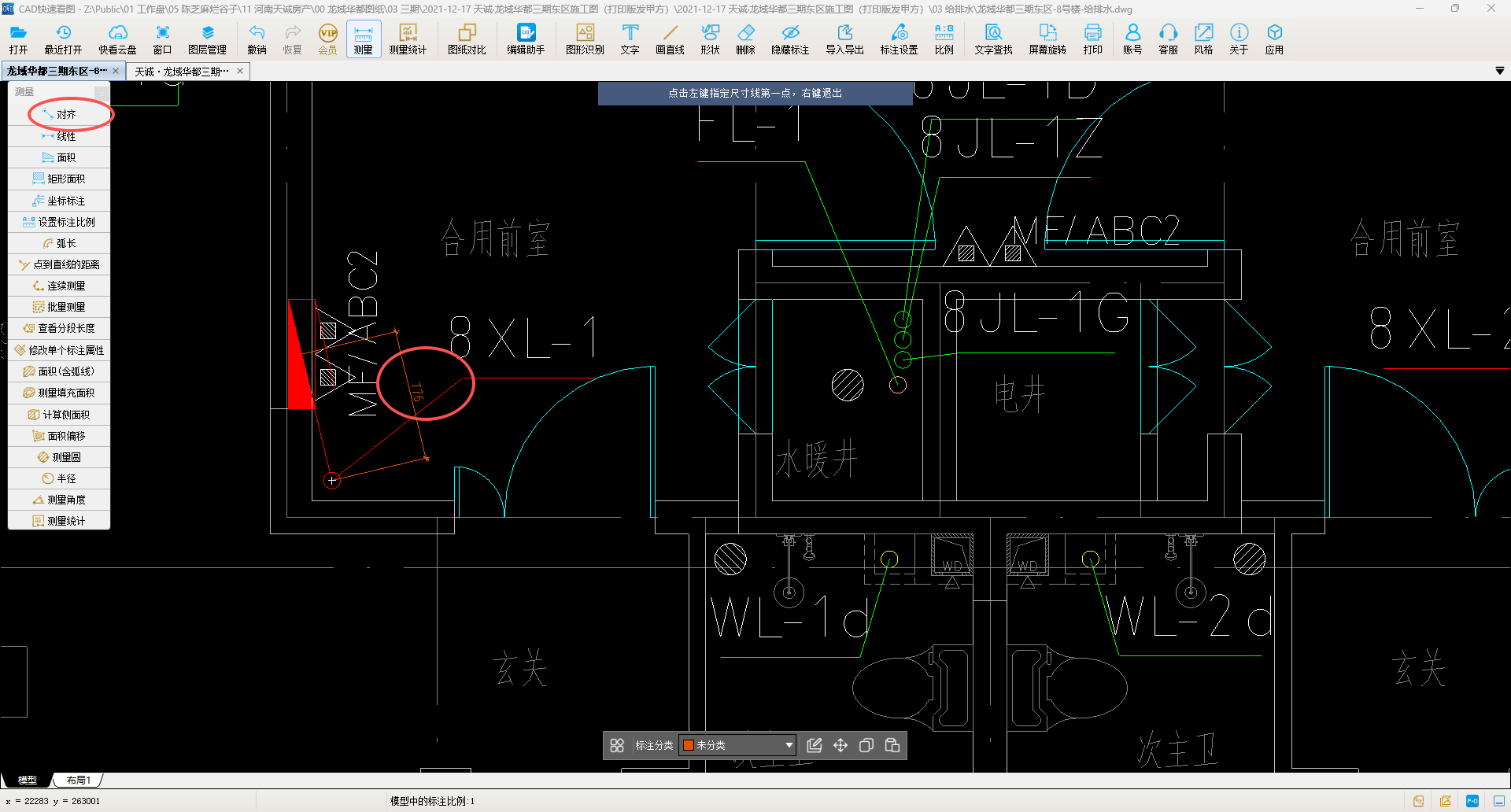

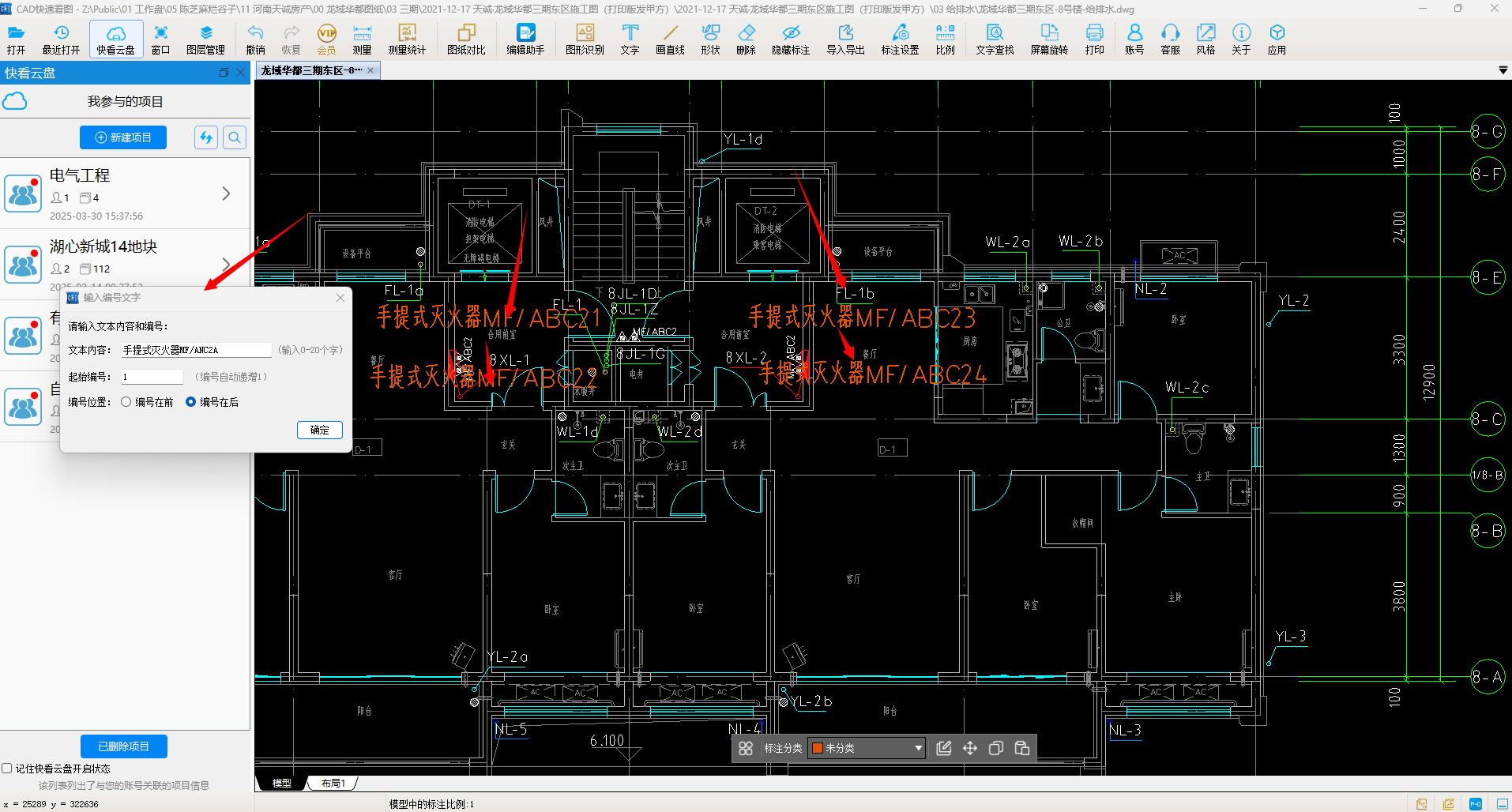

地上部分通过查看图纸，一层4个，规格型号为MF/ABC2。我们得到数一层，乘以层数（截图以标准层为例）,可以通过编号文字的方法手动统计，因为量少。建筑行业专业资讯门户-新干线头条

因此手提式灭火器MF/ABC2工程量为4*17=68（套）

屋面机房层，图纸设计为MF/ABC3，我们通过查看为4套。消火栓

汇总工程量为

手提式灭火器MF/ABC2：68套

手提式灭火器MF/ABC3：4套

手提式灭火器MF/ABC4：8套

2、管道计算过程

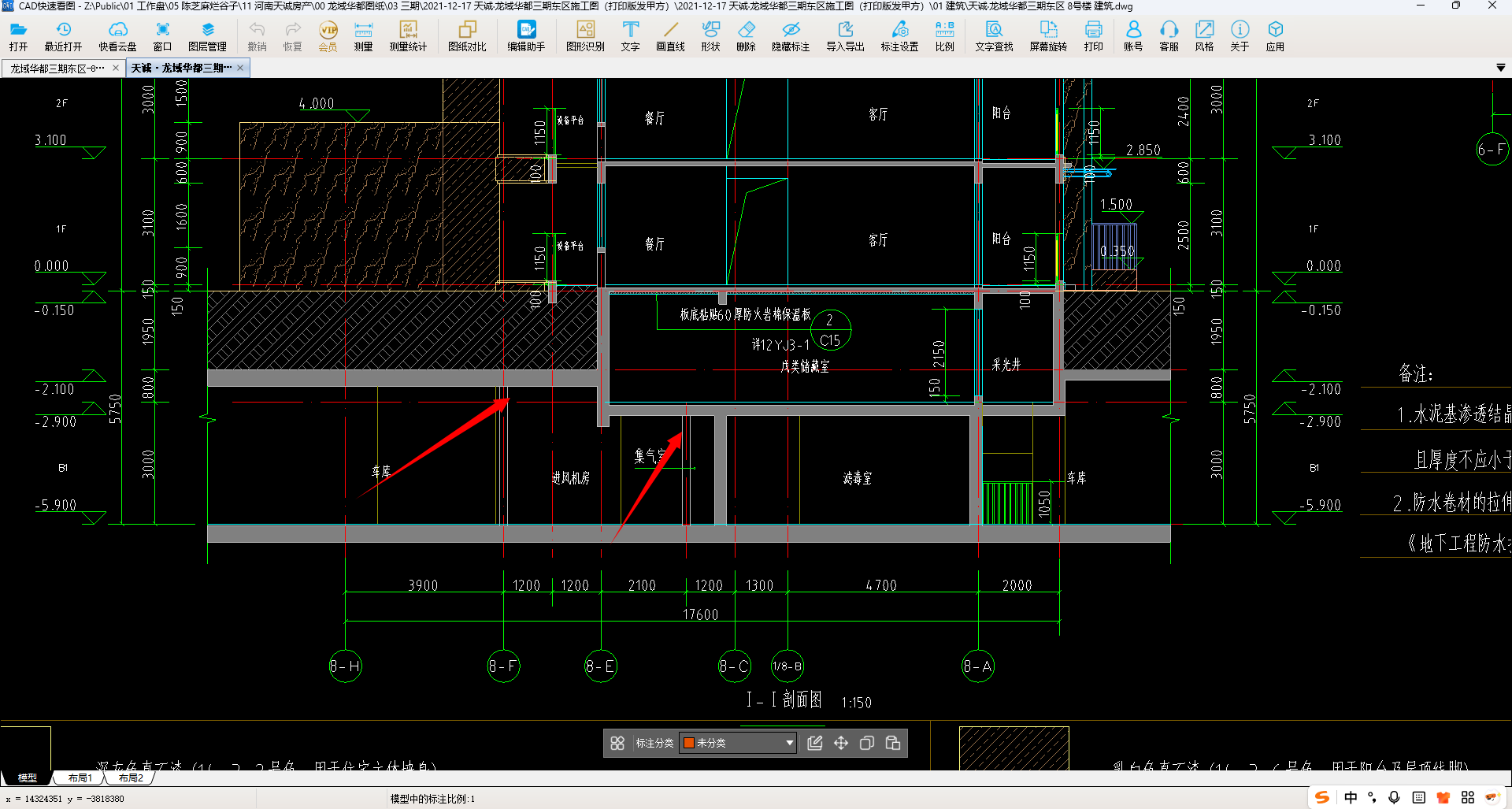

（1）管材确定，如下图所示，可以通过形状命令进行标注，便于后期查找

造价技能

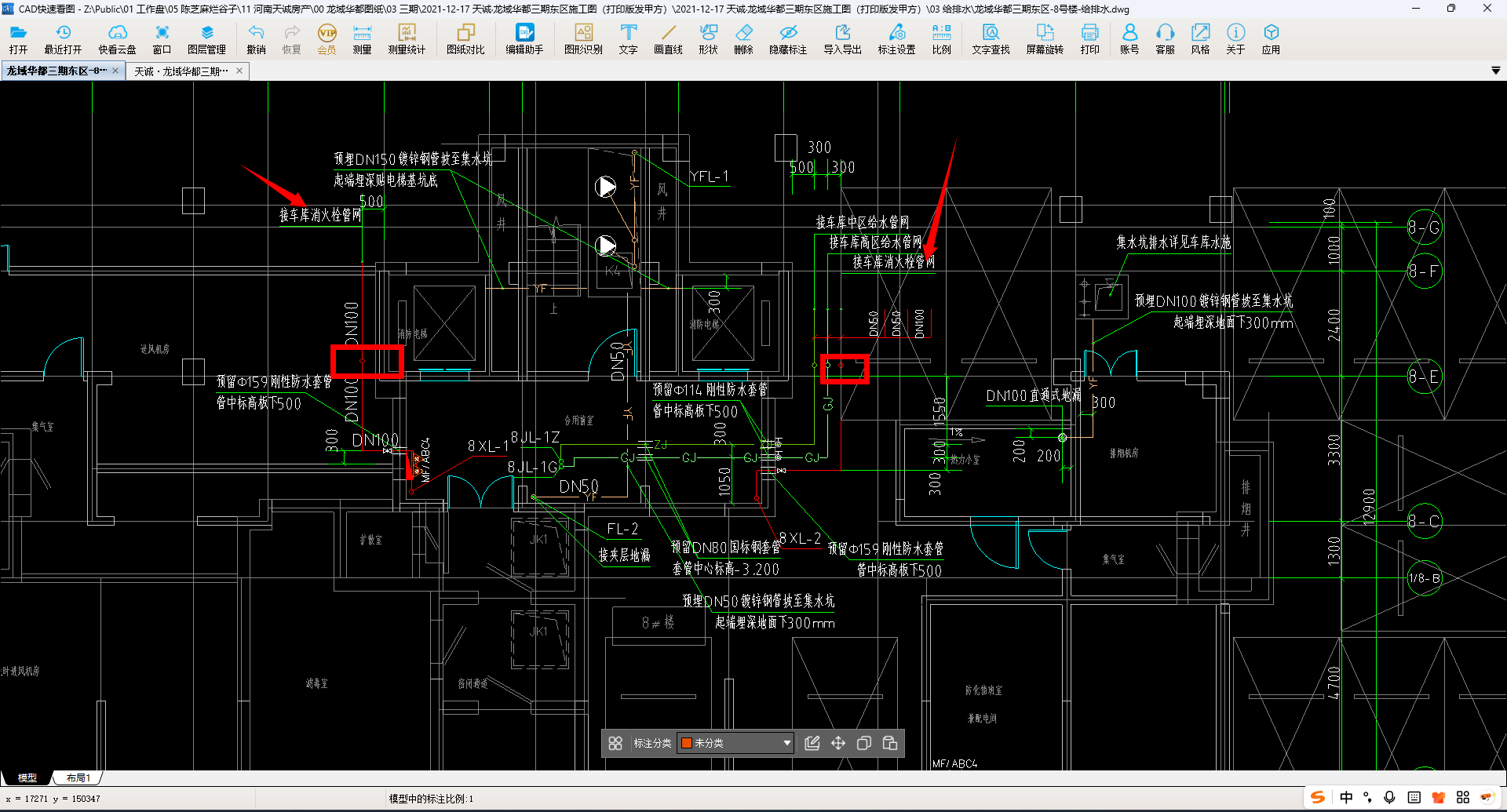

引入管计算，本工程引入管是由车库消火栓管网引来（如下图1所示），在计算此部分工程量的时候，常常会漏记车库与主楼地下室高差产生的立管（下图2），在案例工程中，我们暂定此立管高度为1米，引入管按图示计算到位，水平引入管标高为层顶标高-0.7m。

消火栓系统

（图1）

统计算

（图2）

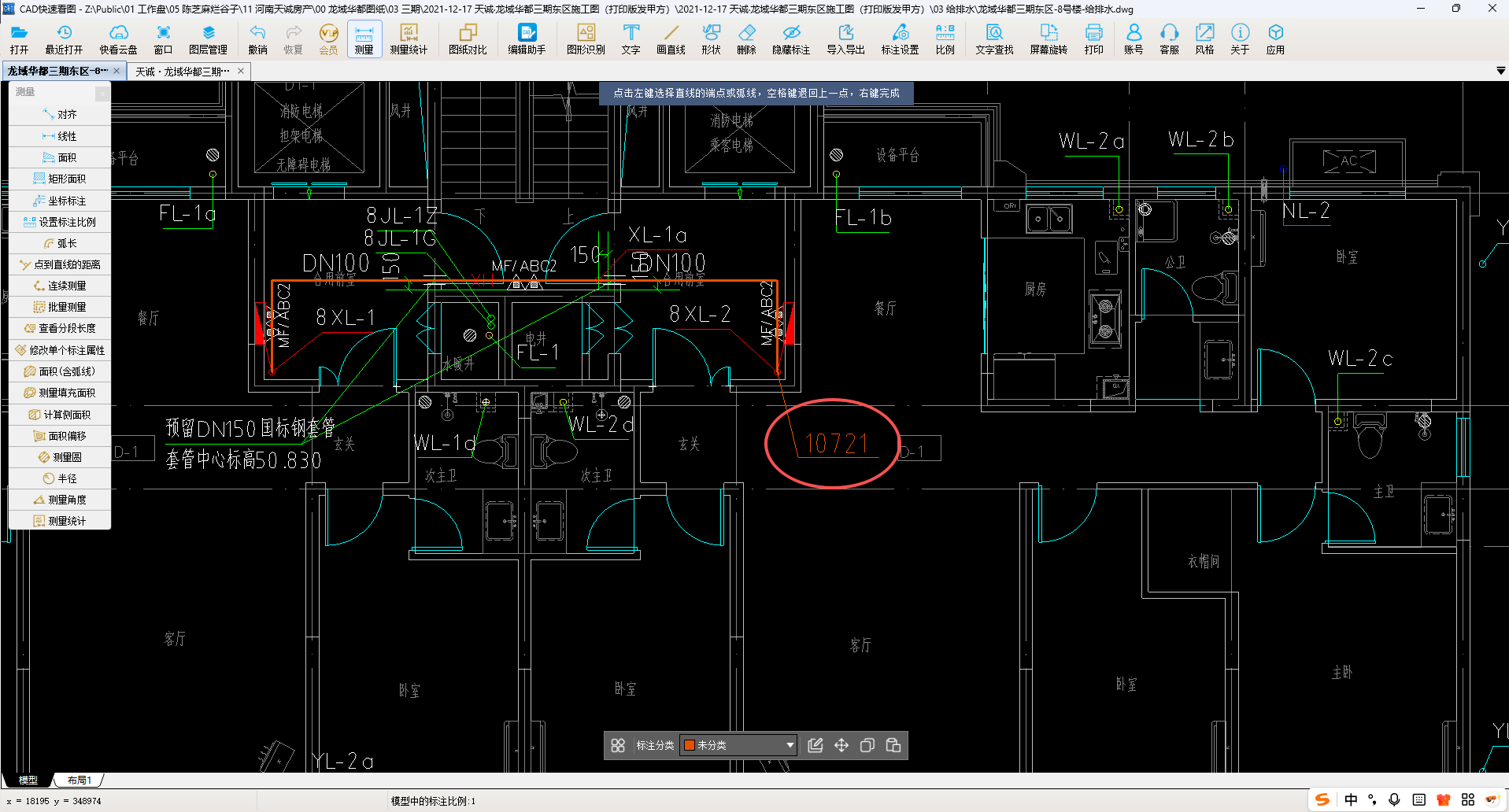

计算引入管（水平部分），采用连续测量方法，入下图所示，通过测量统计得到总长度为12.582m，汇总得到12.582+1*2=14.582m

建筑行业专业资讯门户-新干线头条

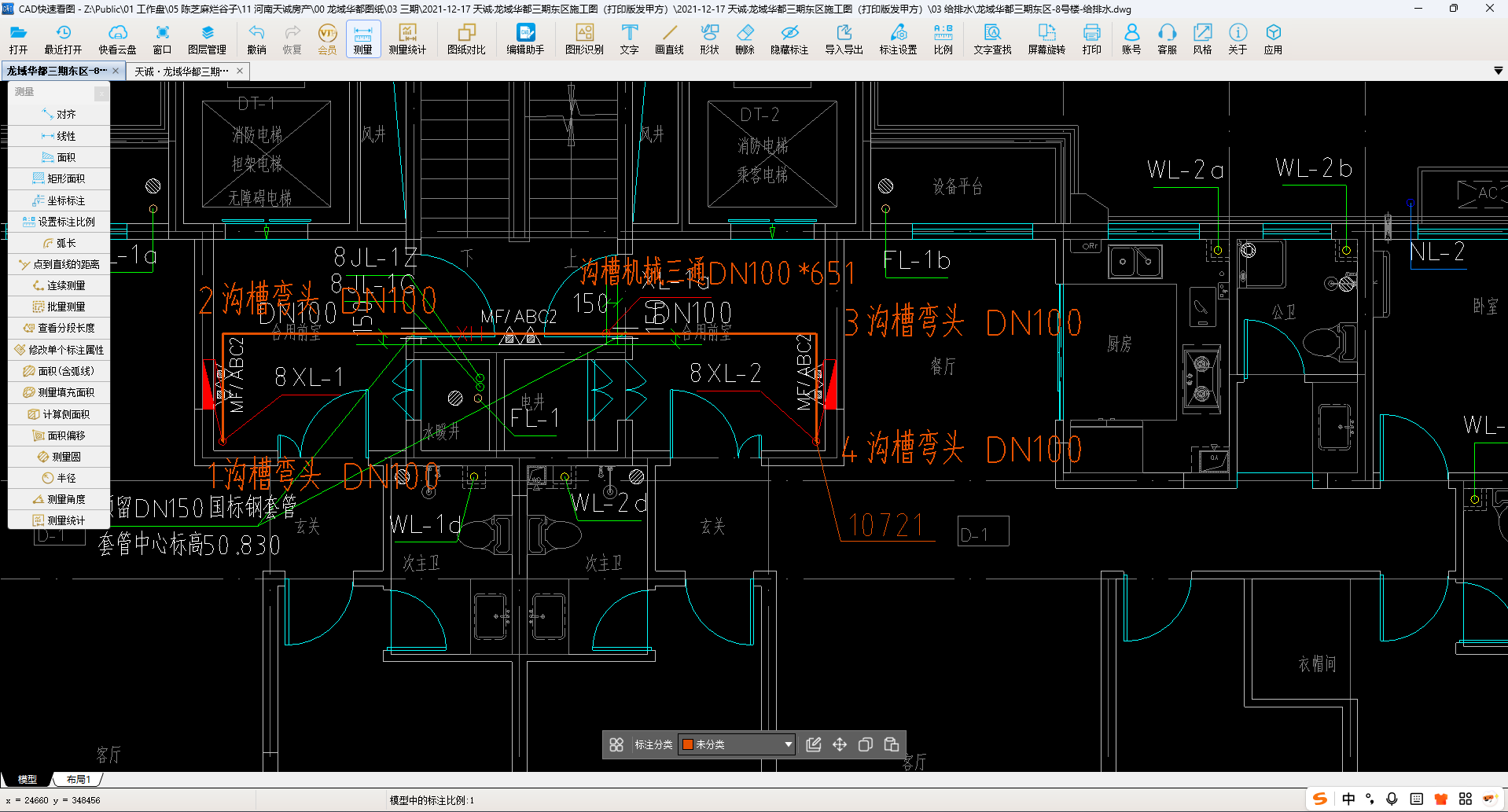

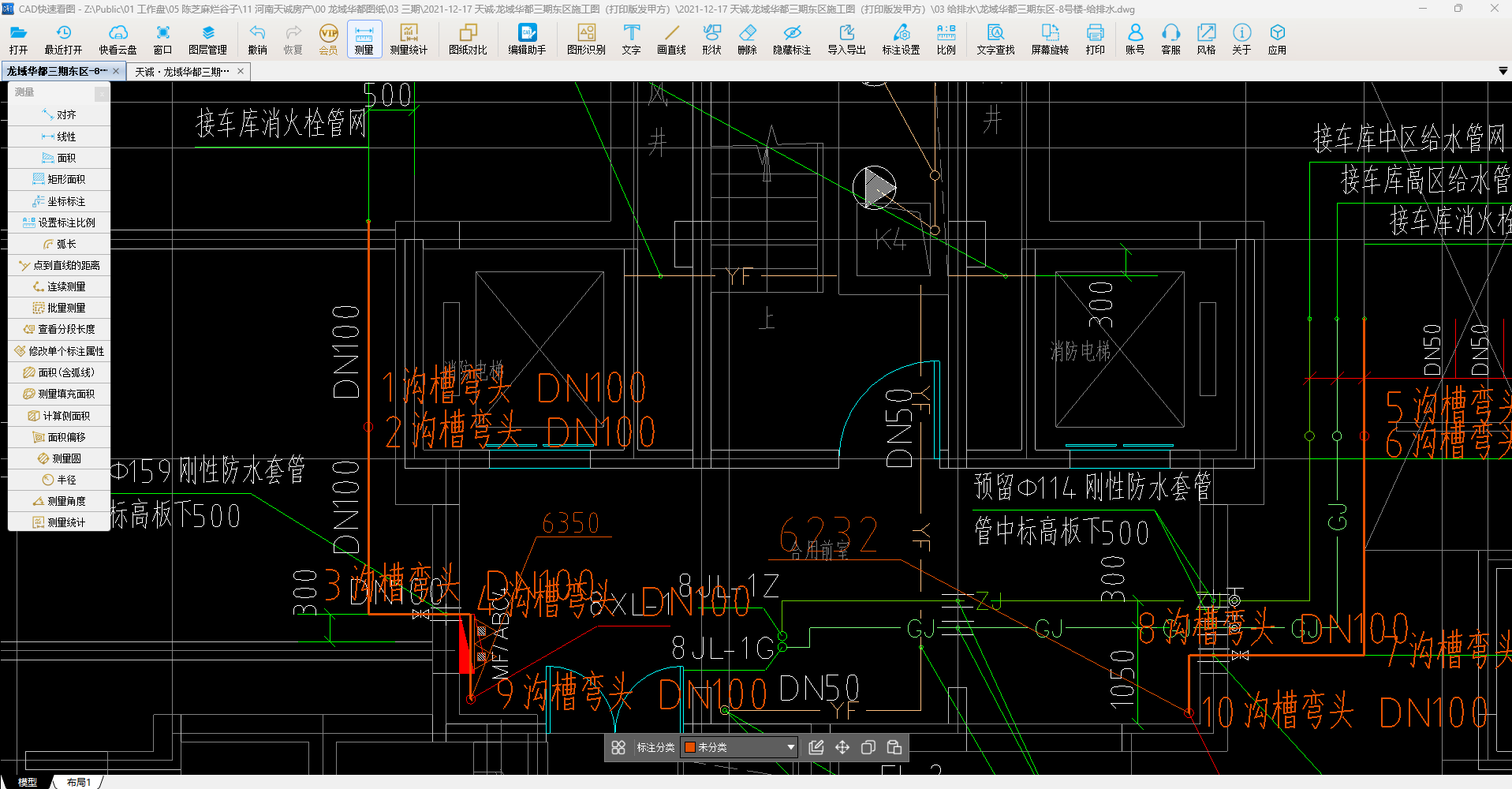

引入管处DN100沟槽弯头为10个，一个弯头含两个DN100卡箍。

消火栓

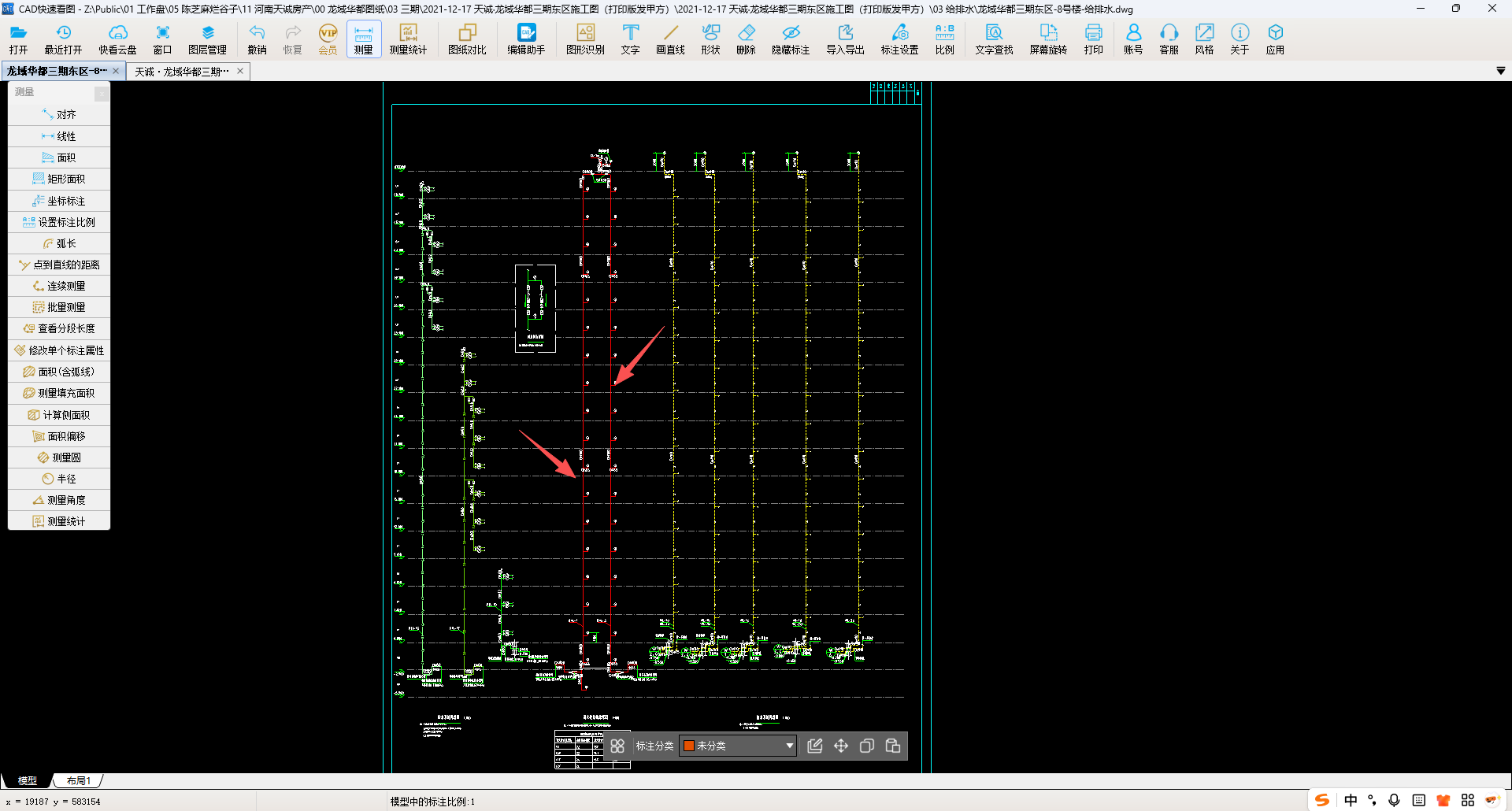

（3）立管计算，(0.7+50.83)*2=103.06m

造价技能

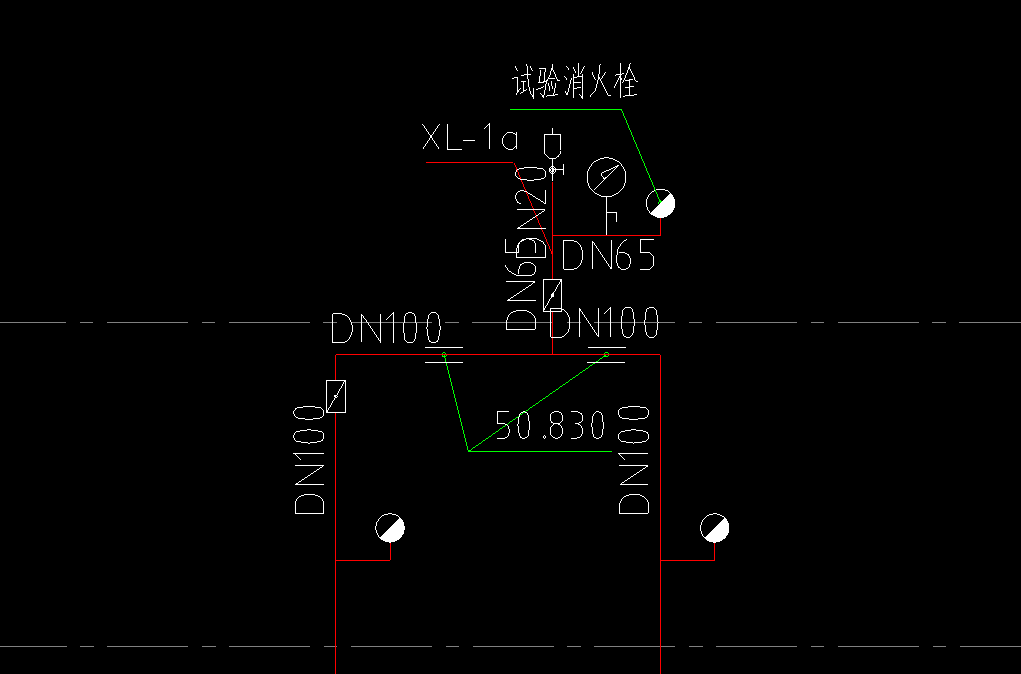

立管管件计算，下图所示位置，依据GB50974-2014消防给水及消火栓技术规范相关条文，结合图纸设计，支管规格为DN65，连接方式为沟槽连接，因此此处为沟槽异径三通DN100*DN100*DN65，计算两个DN100卡箍，1个DN65卡箍。

消火栓系统

统计算

立管工程量汇总

DN100工程量：103.06m

沟槽异径三通DN100*DN100*DN65工程量36个

DN100卡箍工程量：72个

DN65卡箍工程量：36个

（4）环管工程量

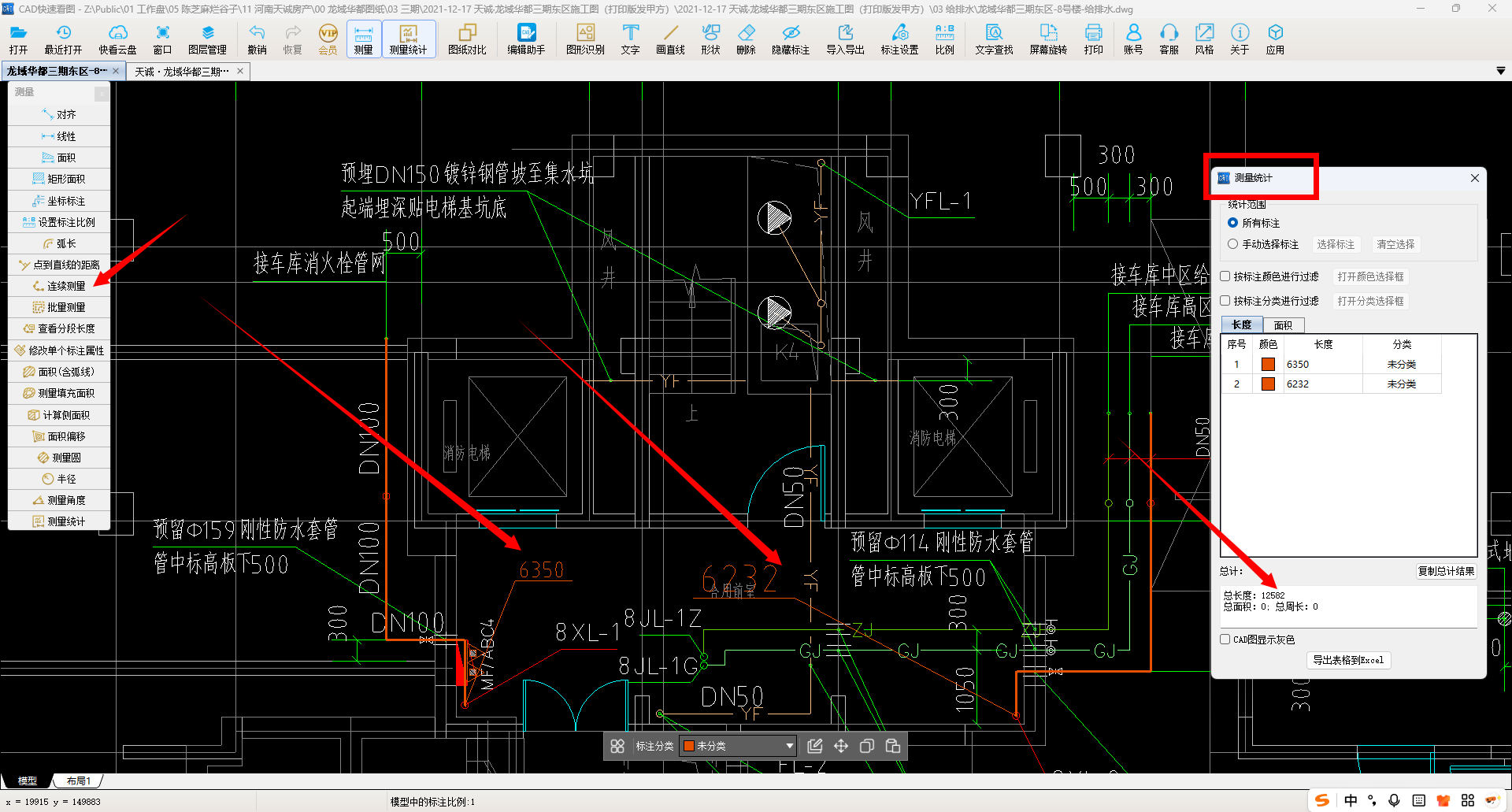

采用连续测量方式进行工程量计算，工程量如下图所示

建筑行业专业资讯门户-新干线头条

环管处管件

消火栓

工程量汇总

DN100镀锌钢管 10.721m

DN100沟槽弯头 4个

沟槽机械三通DN100*DN100*DN65工程量1个

DN100卡箍 8个

（5）支管工程量

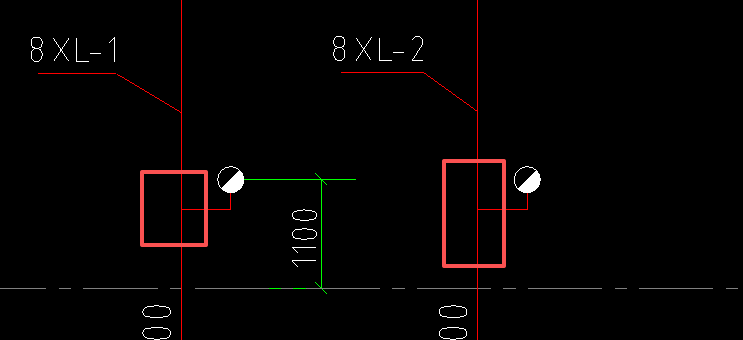

消火栓水平支管安装高度为0.8m，栓口距地面1.1m，因此支管处水平管道工程量我们可以用测量，对齐命令计算，得到工程量为0.776m，消火栓立管计算0.3m，计算一个DN65沟槽弯头

造价技能

夹层~17F支管汇总工程量为(0.3+0.776)*36=38.736m

DN65沟槽弯头 36个

DN65卡箍 72个

受限于篇幅，屋面处支管，地下1层支管，我们就不再计算了，感兴趣的朋友可以自行研究一下。

3、阀门工程量计算

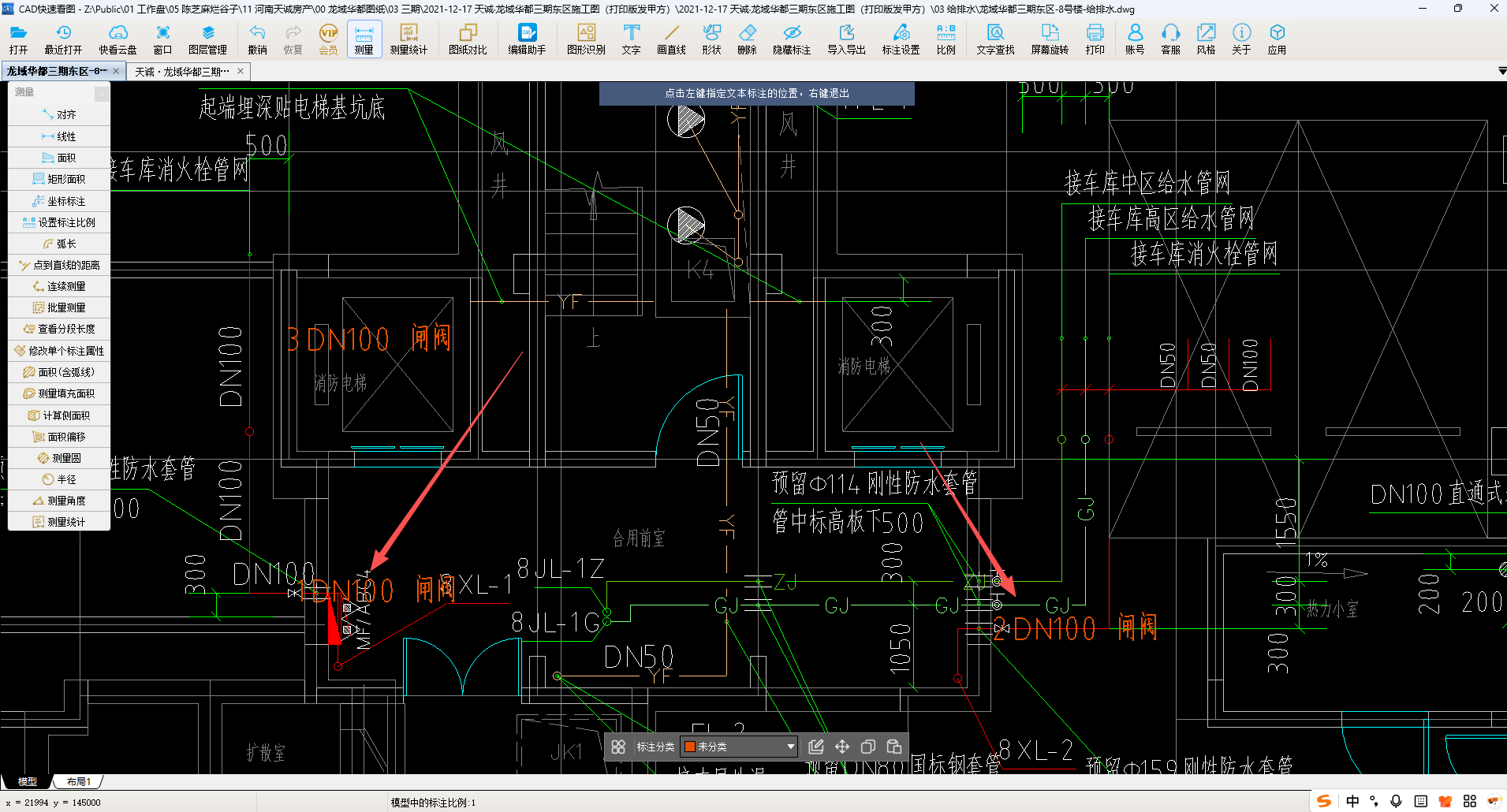

阀门工程量，结合本案例，我们可以用编号文字计算，更为方便（如下图所示），清晰。

DN100闸阀工程量2个

消火栓系统

DN100、DN65蝶阀各为1个，DN20自动排气阀（含配套球阀）1个，统计方法同上

统计算

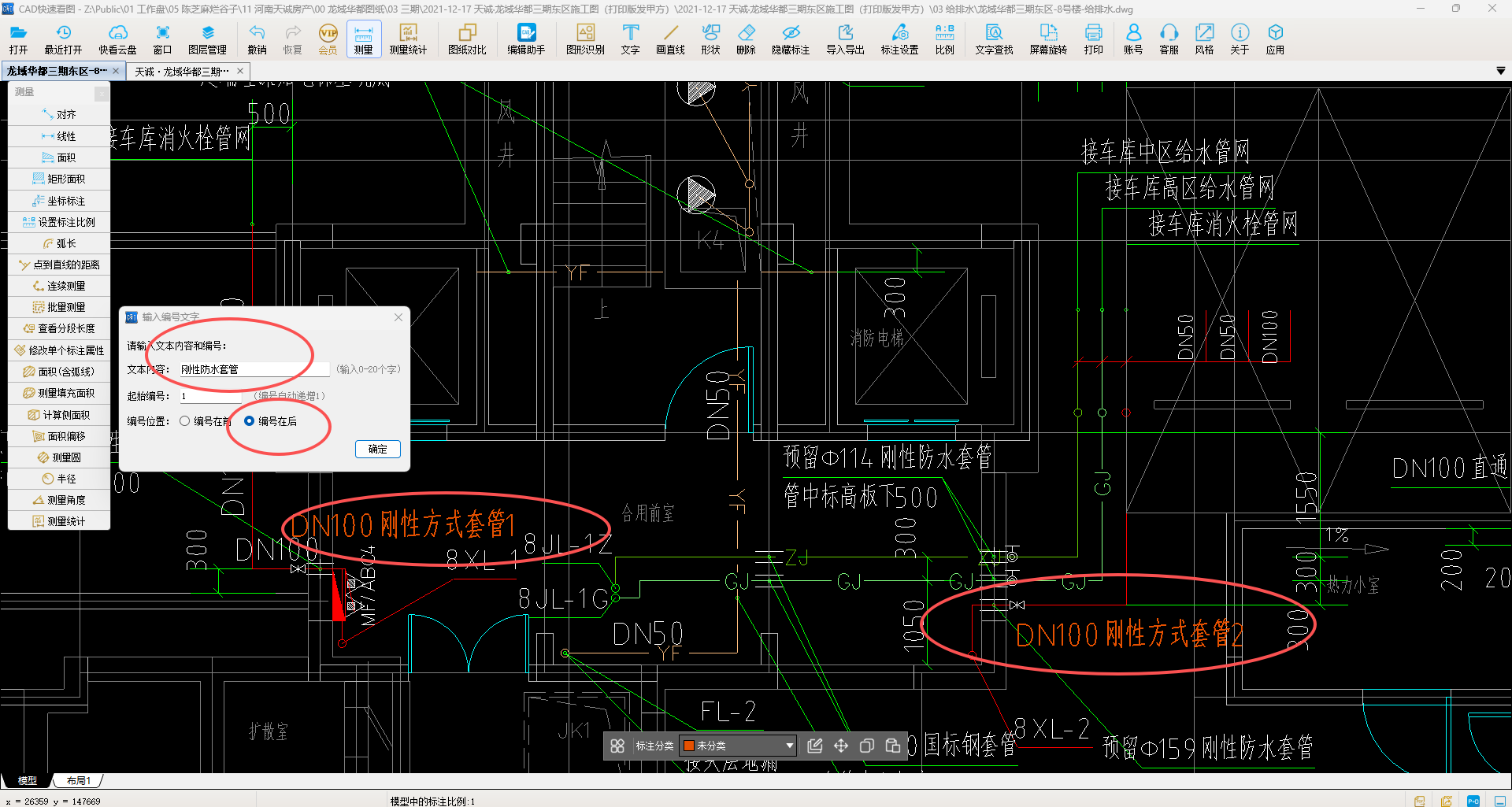

4、套管工程量，本案例工程量分为刚醒防水套管，一般穿楼板套管，计算规则为按介质管规格计算（详见河南2016定额），计算方法为编号文字（如下图所示），全楼统计数量为4个（下图所示为-1层）

建筑行业专业资讯门户-新干线头条

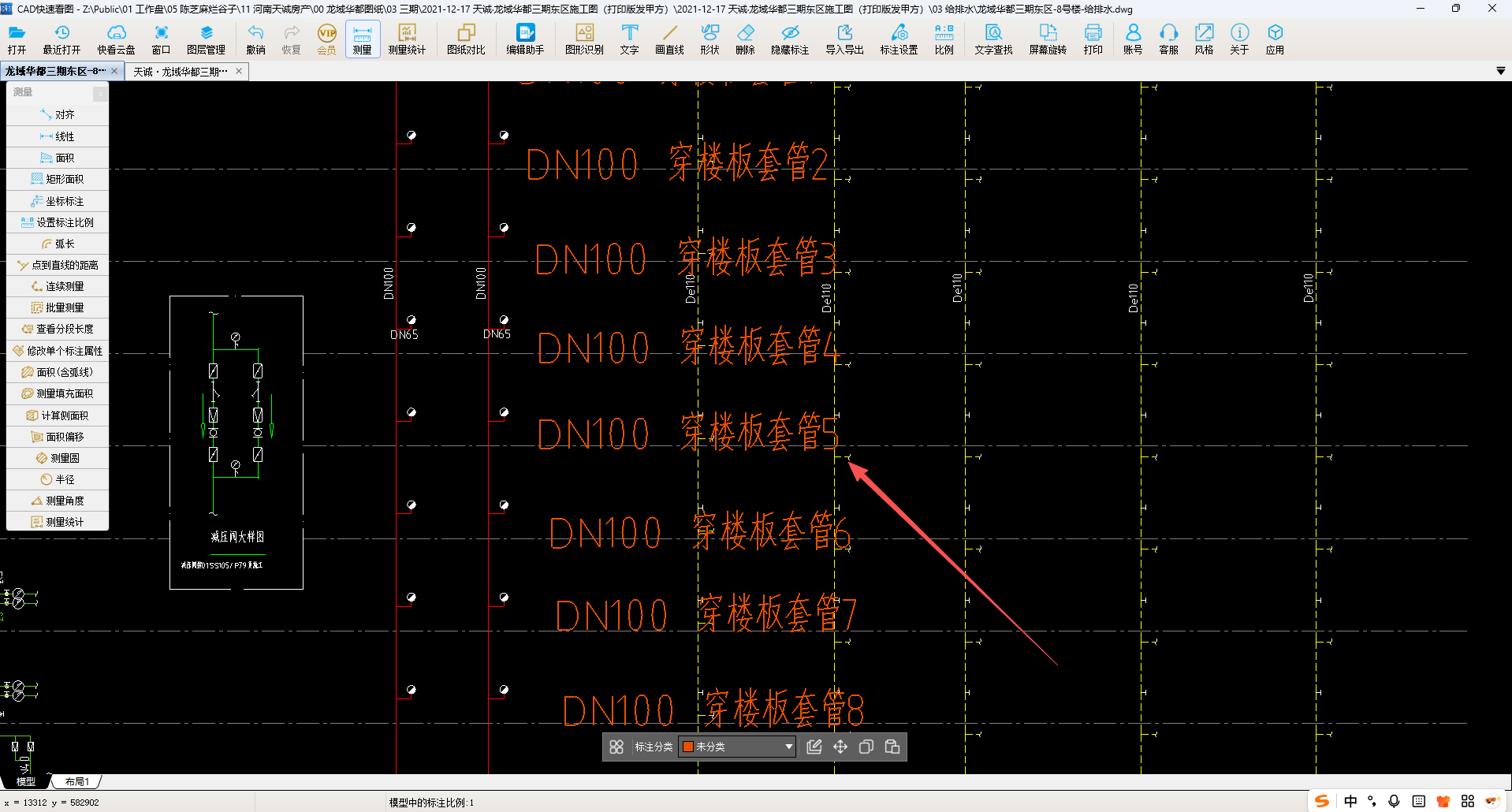

穿楼板套管计算如下,两根立管，DN100穿楼板套管工程量为2*18=36个，DN65穿屋面板套管1个

消火栓

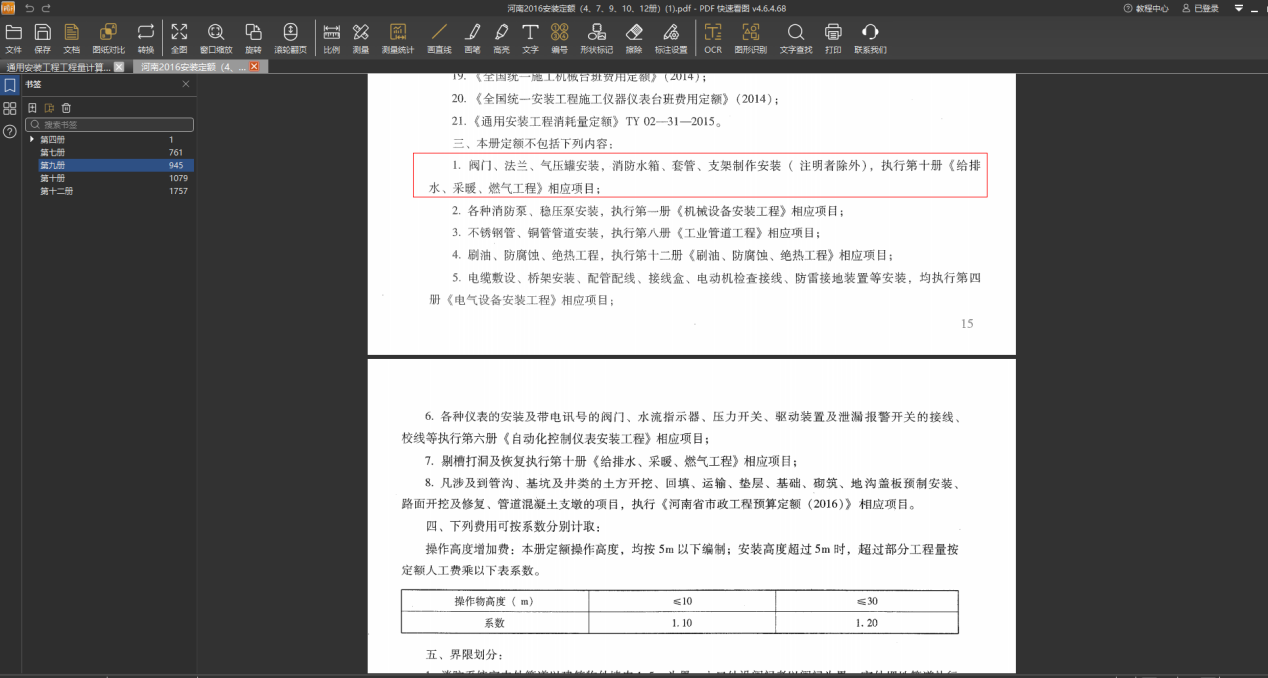

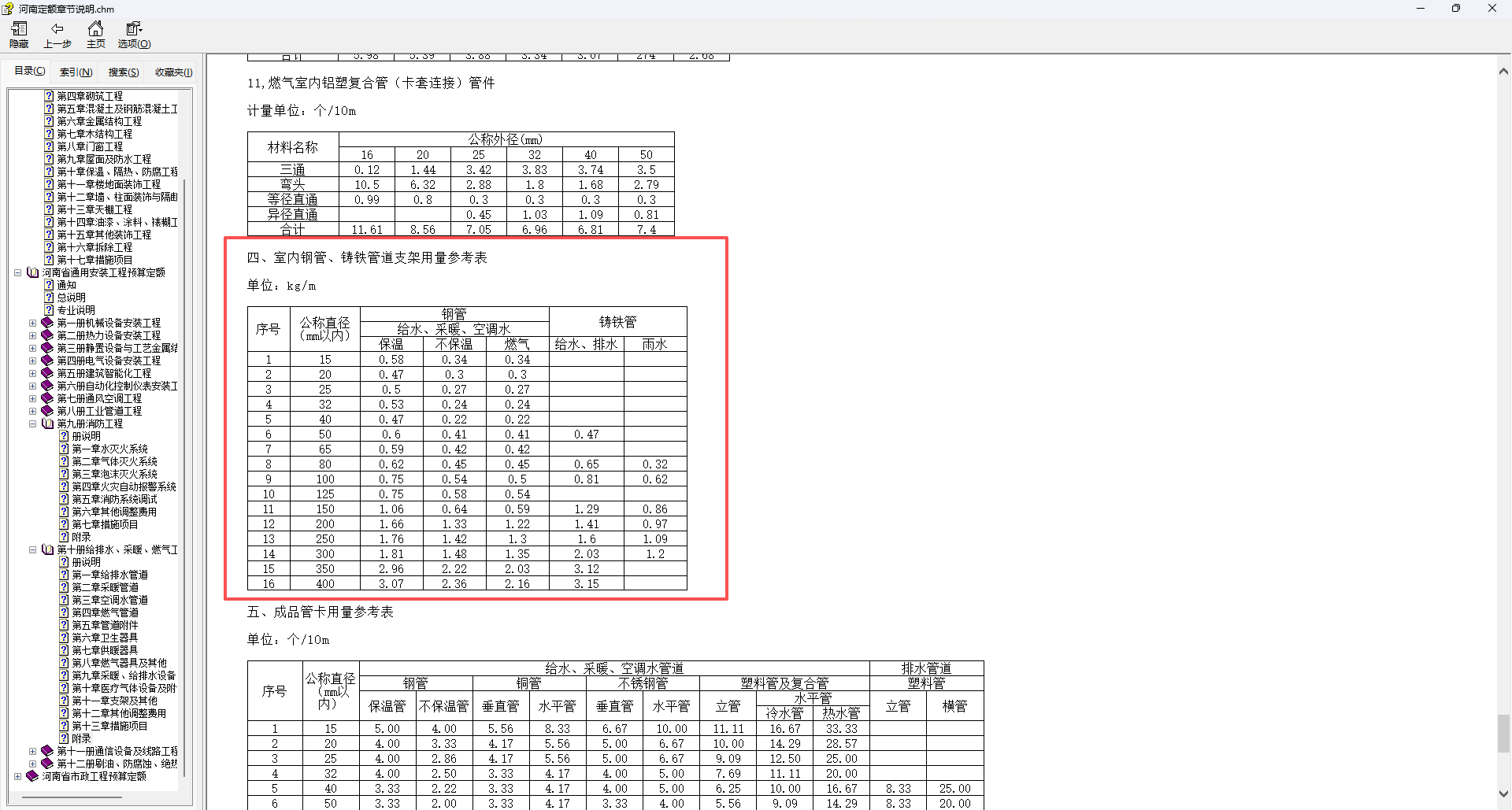

5、支架工程量，支架工程量计算有各种各样的计算表，同时定额附录也给出了一个参考量，我们可以暂定定额附表计算（预算），写编制说明，结算时，按实际来，见仁见智吧。下图为河南2016定额附录，大家可以保存一下，感兴趣的读者，可以自己汇总一下前面的管道工程量，套用一下，把结果放在评论区吧？哈哈~

造价技能

管道刷油防腐绝热

消火栓系统

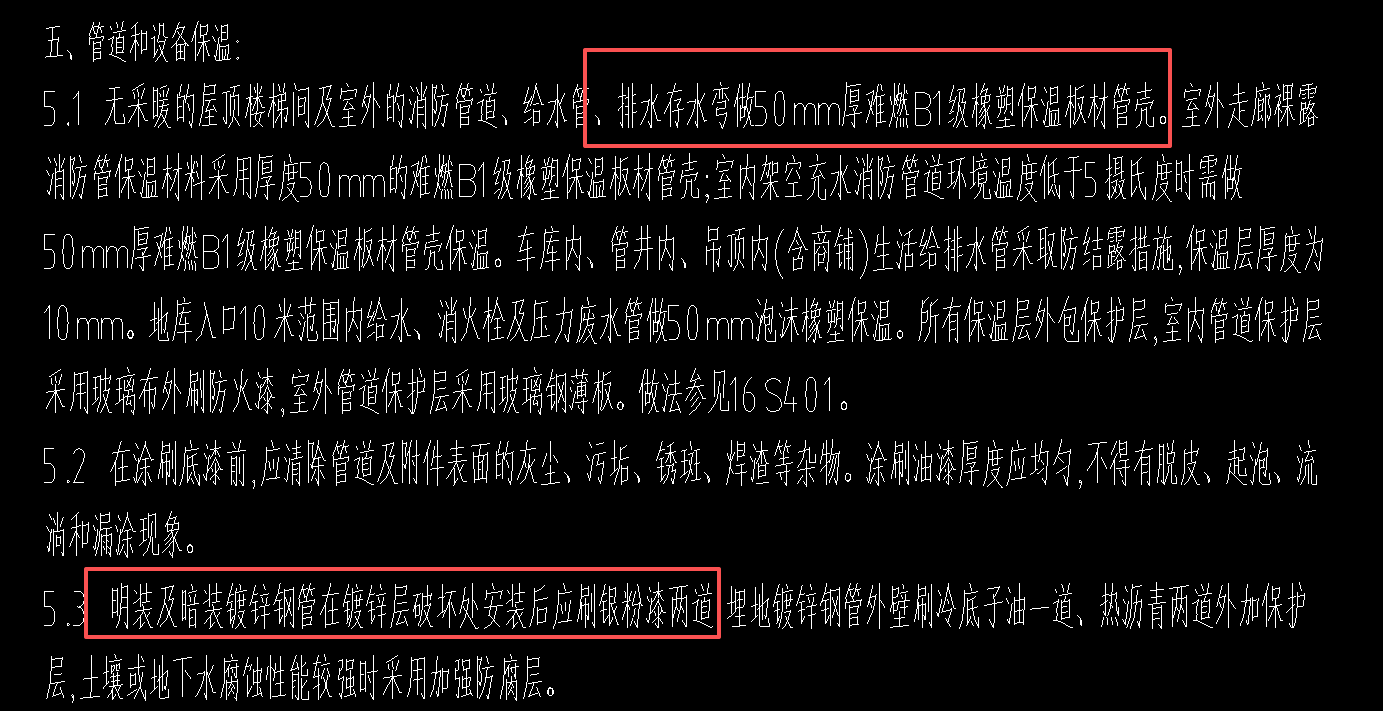

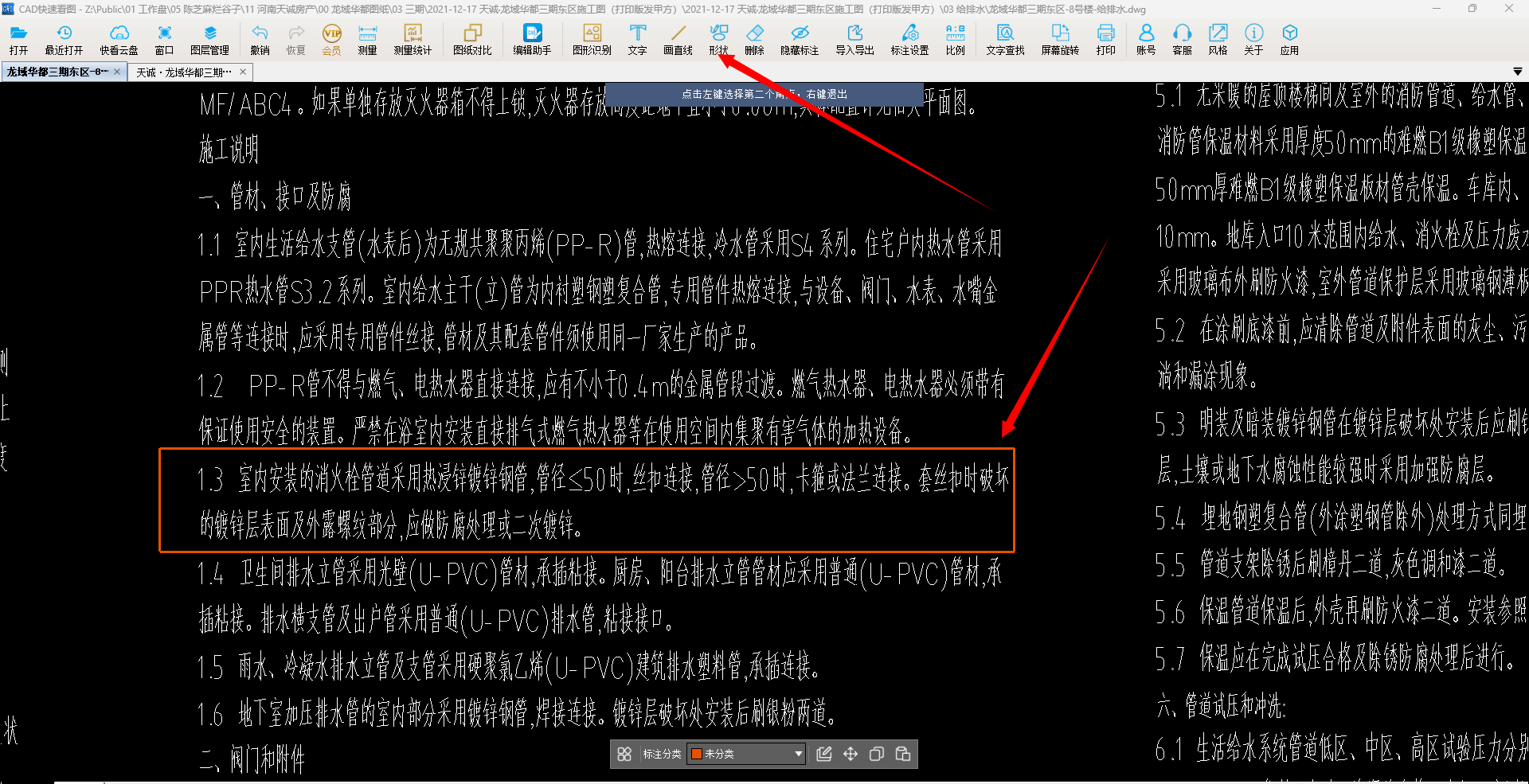

关于镀锌钢管是否刷银粉漆，没有绝对答案，得结合实际场景权衡。从正面说，若在干燥室内、无需统一外观也不用标注管道用途，锌层本身能通过 “牺牲阳极” 保护钢管防锈，这会儿完全不用多此一举。刷漆反而可能因表面油污没清干净、没涂专用底漆，导致面漆很快脱落，还会闷住锌层轻微氧化形成的稳定保护膜，反倒削弱防锈效果；从反面讲，要是处于户外淋雨、化工区接触酸碱盐，或是商场要协调装修风格、工业厂房得按国标标管道介质（比如消防管要红、给水管要蓝），那必须刷面漆，不然锌层扛不住恶劣环境侵蚀，用不了几年就老化失效，要么外观杂乱影响美观，要么认错管道引发安全事故。

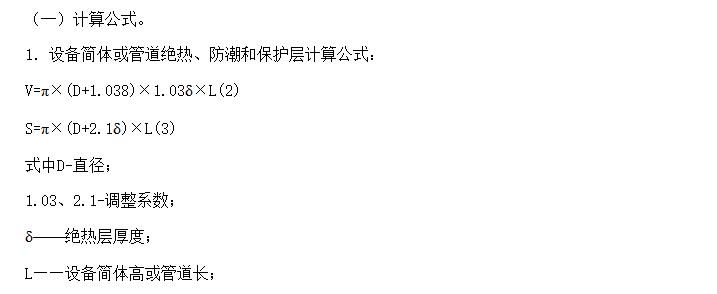

绝热工程量我们就正常计算即可，计算公式参考下图。

统计算

今天借着这个住宅楼案例，把消火栓系统的工程量计算捋了个遍：从分楼层算不同类型的消火栓数量，到量引入管、立管、环管的长度，再到数管件、阀门、套管这些附件，连支架用量参考和管道刷油防腐绝热的注意事项也提到了。其实关键就是把规则跟图纸结合起来，对着图找数据、按规则算量。大家要是以后碰到类似项目，照着这个思路来，基本就能把工程量算明白；要是对某一步还想细究，拿着具体图纸再对照着算一遍就行。关注我下期内容更精彩。

#消火栓#工程量#图形识别
