开关工程量-图形识别超方便
日常生活中的开关工程量如何快速计算？根据清单计算规则，照明开关按套计量。借助CAD快速看图【图形识别】功能，可一键识别图纸中的灯具套数，显著节省工程计算时间。
一、基础知识
1.联”与“控”的理解
“联”指的是同一个开关面板上有几个开关按钮。
“控”指的是其中开关按钮的控制方式（位置）。一般分为：“单控”和“双控”两种。
单联单控：意思是指一个开关控制一个电灯， 单联双控：意思是指一个电灯可以有两个开关控制（两个开关一个安楼下， 另一个安楼上）

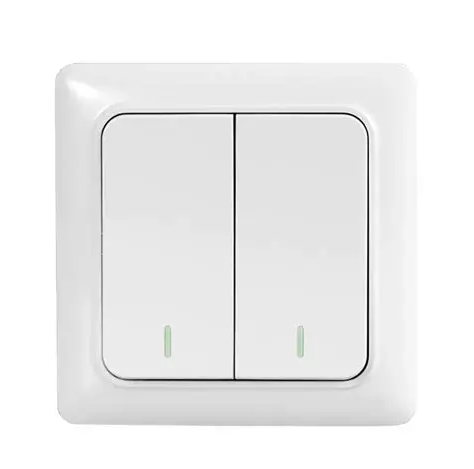

“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单 向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，一般 用于一个房间里面有两组灯源的情况下。

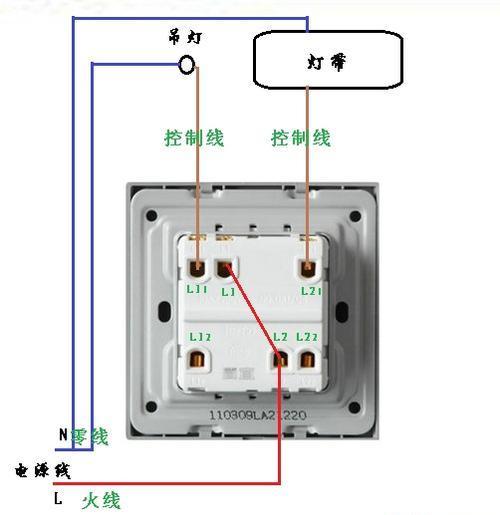

2.开关灯具接线

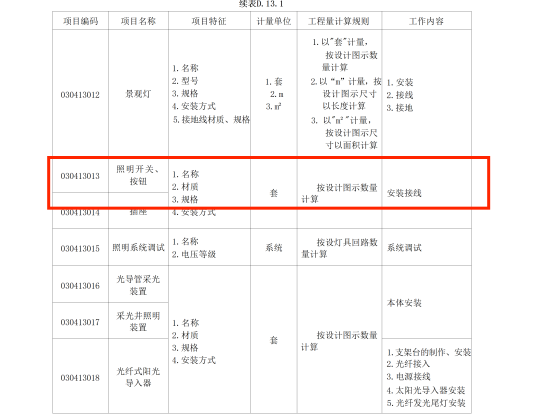

二、清单计量规则
三、案例分析

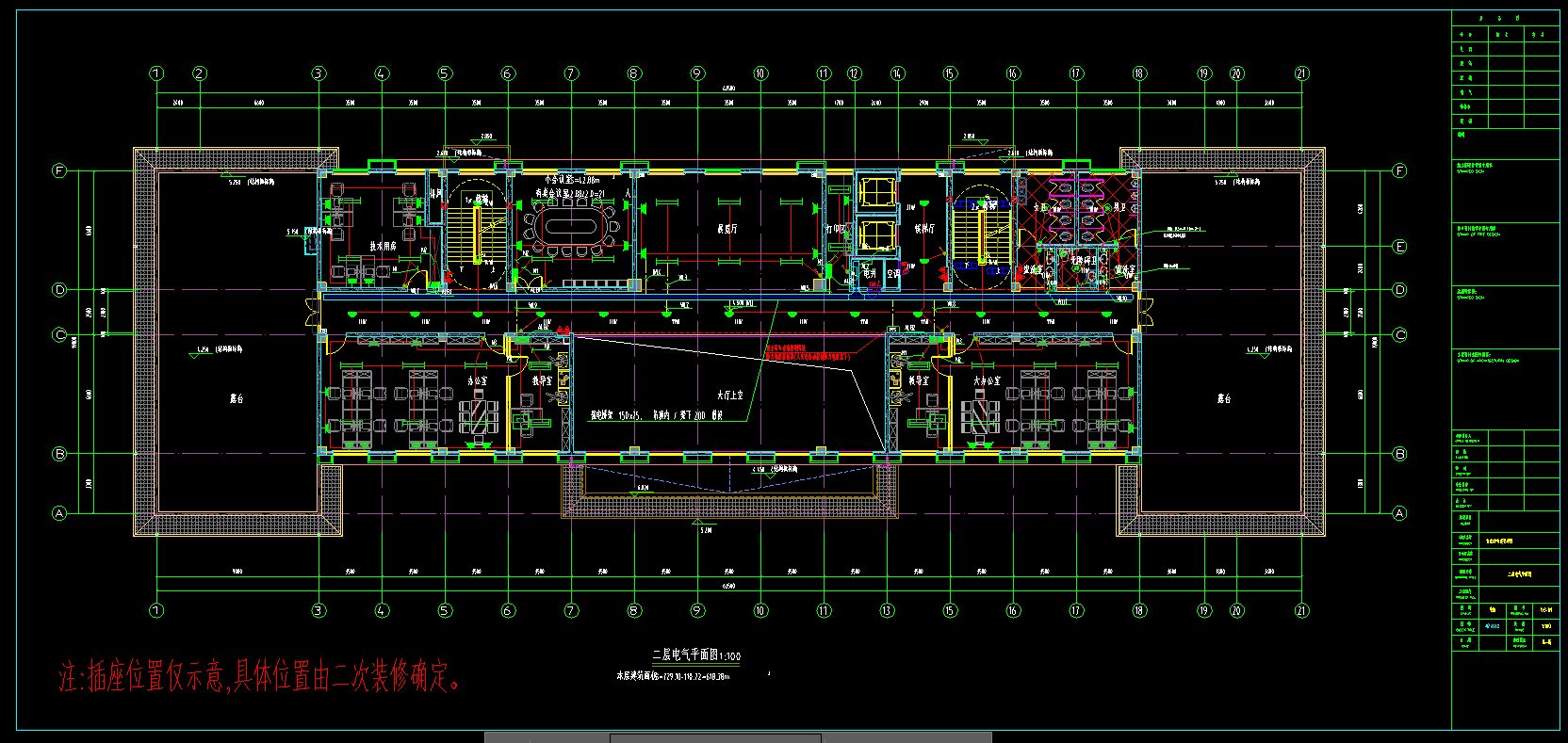

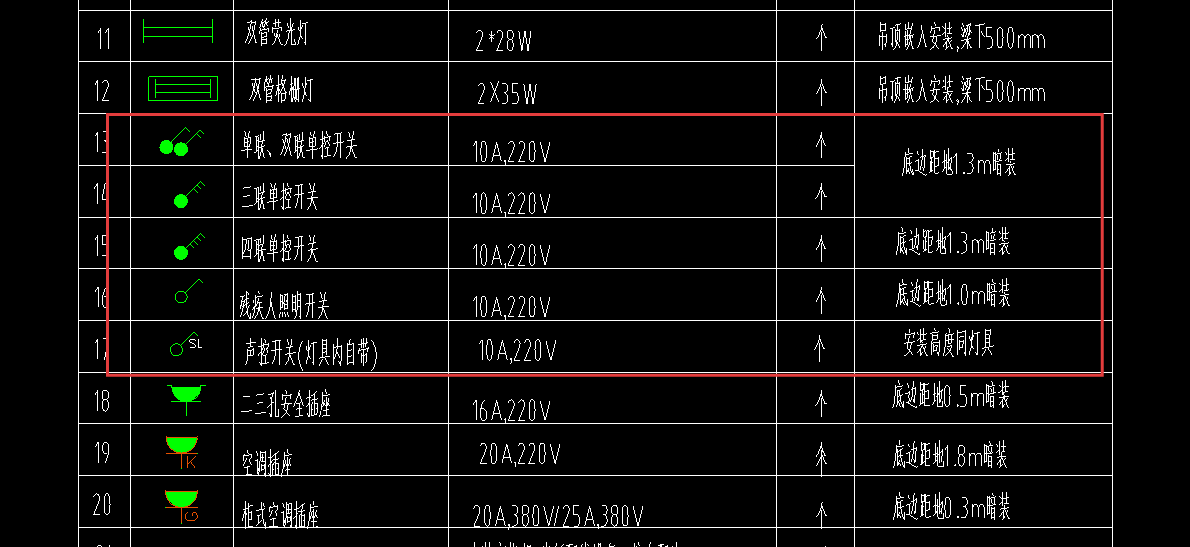

1.以二层为例，观察设备材料表和二层电气平面图，本案例有5种开关分别是单联、双联单控开关，三联单控开关，四联单控开关，残疾人照明开关和声控开关(灯具内自带)。

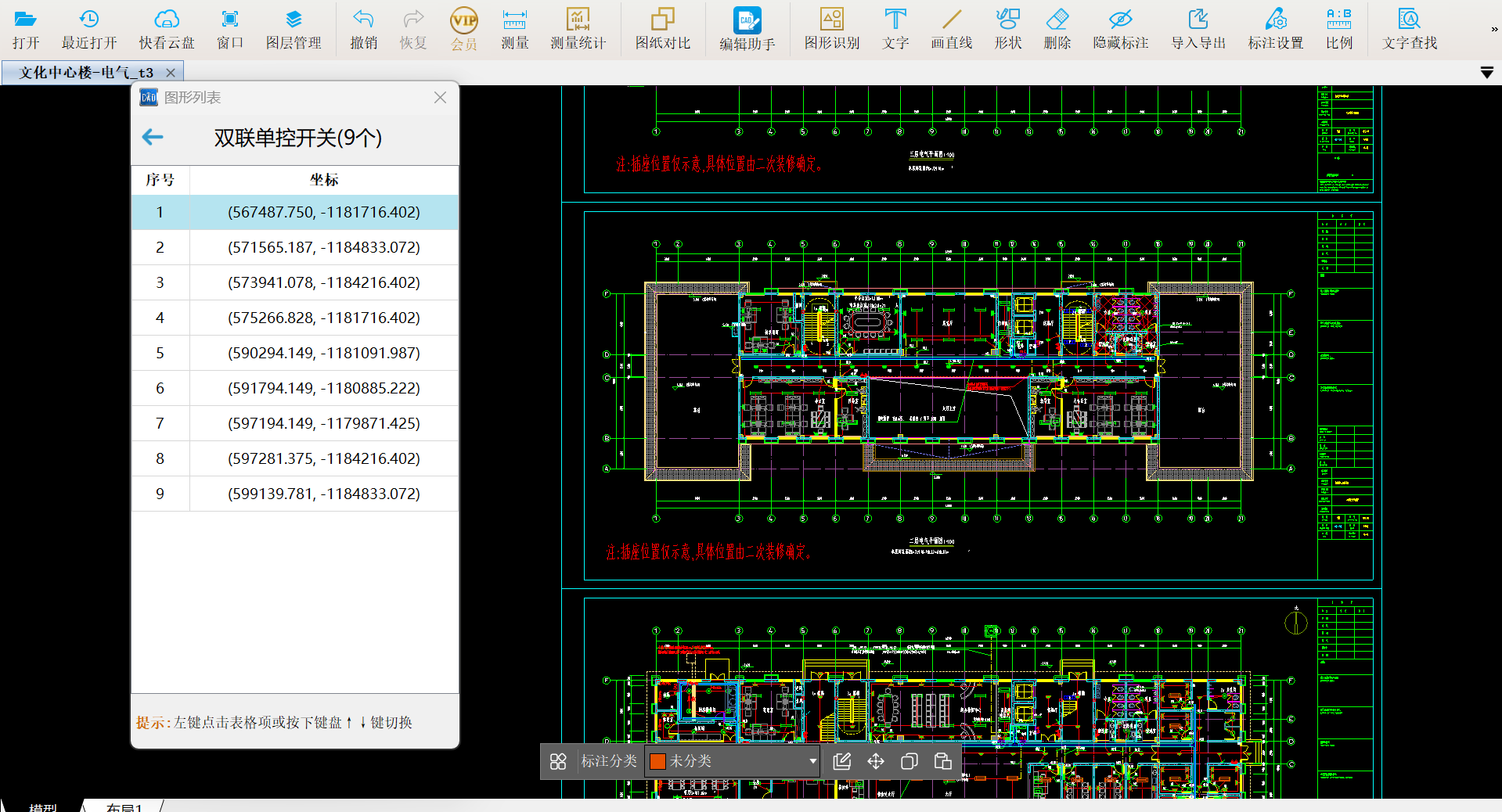

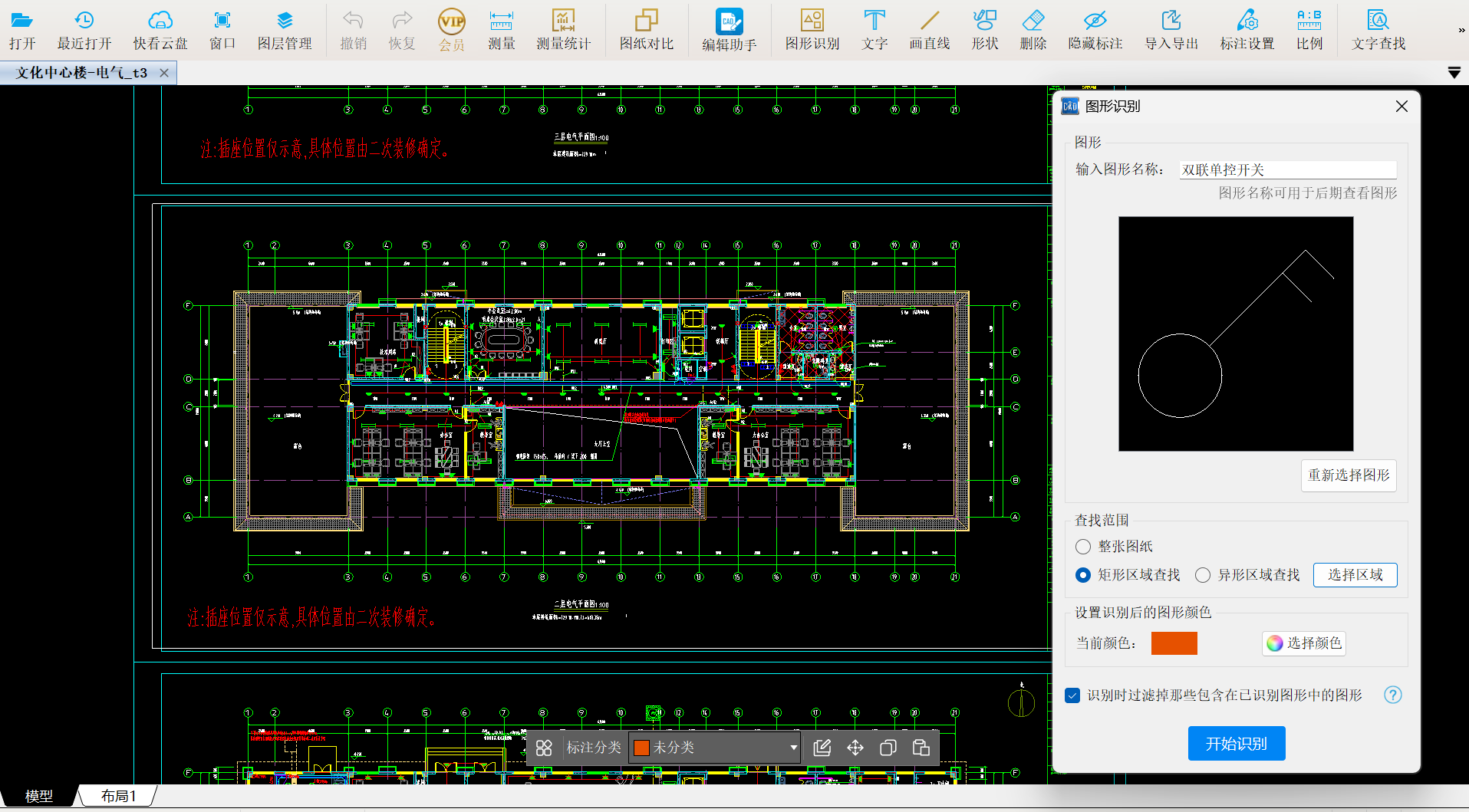

2以双联单控开关这一典型电气元件为例，在CAD快速看图软件中首先需要找到并点击工具栏中的【图形识别】功能按钮。操作时需精确框选需要识别的图例，完成选择后可在绘图区任意空白位置点击鼠标右键以确认当前选择。为确保识别准确性，确认无误后应在弹出的对话框中输入该图形的具体名称（如"双联单控开关"），这一步骤便于后续查找。接下来需要设置识别范围，建议选择矩形区域选取方式，框选整个二层电气平面图的全部范围后，即可启动自动识别统计，如图所示在二层电气平面图中，双联单控开关工程量为9套。
在照明开关计量计算时，CAD快速看图的【图形识别】可高效精准获取灯具数量，同时双击列表选项即可迅速定位图纸对应位置。
