二次结构-构造柱：精准计算与成本优化的实战指南
晴空万里
2025-10-10
|
2802阅读
2
赞
大家在日常工作中，关于构造柱的争议问题常有发生，如何解决争议并且有效避免争议就显得十分重要。根据多年工作经验，笔者总结了一些重要知识，与大家分享。
（一）了解构造柱
1、构造柱属于二次结构，不作为主要受力构件，不论是框架结构还是砌体结构，都是先砌墙后浇混凝土构造柱。
2、构造柱是在砌块墙中设置，与圈梁连接承受横向荷载从而提高建筑物整体的稳定性、防止房屋倒塌的一种有效措施，不可以随意拆改。【随意拆改会造成安全隐患】
3、现场施工顺序为准备弹线→绑扎钢筋→砌筑墙体→清理验收→支设模板→浇筑混凝土→拆除模板。【熟悉施工工艺，可以让造价更加精准】
（二）构造柱的设置原则
构造柱的设置原则会因房屋层数、所在地区地震烈度的不同而有所差异。砌体结构的构造柱设置原则一般在图纸结构设计说明中体现，22G614-1图集中关于构造柱的设置原则如下：
1、填充墙长度超过5m或层高2倍时，墙体中部应设置构造柱，构造柱间距不宜大于4m；
2、当楼梯间和电梯间采用砌体填充时，应在四角设置构造柱；
3、填充墙开有宽度小于2m的门窗洞口时，洞口边宜设置抱框；
填充墙开有宽度大于2m的门窗洞口时，洞口边宜设置构造柱；
4、外墙的L形转角处、内墙和外墙交接处宜设置构造柱；
5、当填充墙端部无主体结构或垂直墙体与之拉结时，端部应设置构造柱；
6、圆弧形外墙应加密设置构造柱，墙高中部宜设置水平系梁，且间距不宜大于2m。

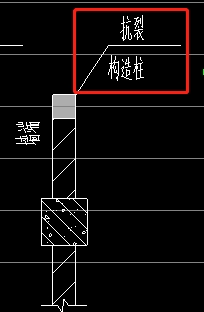

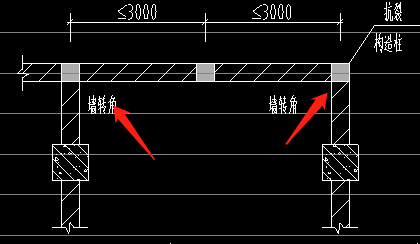

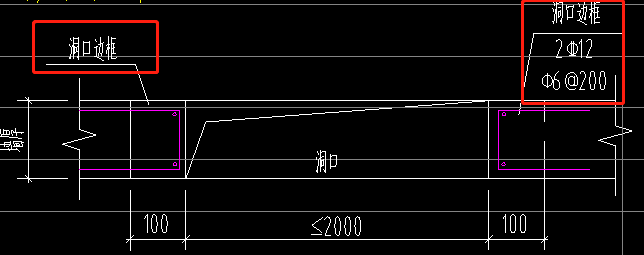

注：上述截图为某项目结构设计，抱框柱设置在门窗两边，便于门窗固定，通常柱高到门窗顶【注意抱框柱与构造柱高度的差异】。

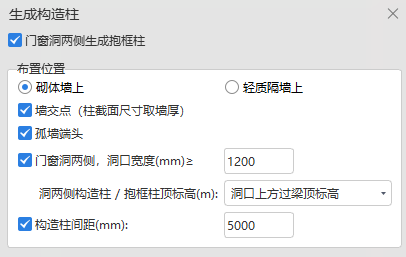

广联达软件自动生成构造柱功能是按一般常规的做法来生成的，有时候会与实际布置情况有所差异，局部需要手动修改一下。 广联达软件自动生成构造柱操作如下图所示：
在工程项目结算时，构造柱往往需要进行二次设计，将实际施工位置在图纸上进行明确标注，完善施工方案，并取得甲方、设计、监理三方的认可。
（三）构造柱混凝土与模板的计算
构造柱与墙相交必有马牙槎，宽度通常为60mm，马牙槎和构造柱是同时一次性浇筑的。
下面以长、宽、高为：0.2m×0.2m×1m，马牙槎宽度为0.06m的构造柱为例，计算一下构造柱混凝土与模板的工程量：
构造柱混凝土工程量=0.2×0.2×1+0.03×1×0.2×2=0.052m3
构造柱模板工程量=（0.2+0.06×2）×1×2=0.64m2
直角型构造柱混凝土与模板的工程量：
构造柱混凝土工程量=0.2×0.2×1+0.03×1×0.2×2=0.052m3
构造柱模板工程量=（0.2+0.06）×1×2+0.06×1×2=0.64m2
T字型构造柱混凝土与模板的工程量：
构造柱混凝土工程量=0.2×0.2×1+0.03×1×0.2×3=0.058m3
构造柱模板工程量=（0.2+0.06×2）×1+0.06×1×4=0.56m2
十字型构造柱混凝土与模板的工程量（尺寸同上）：
构造柱混凝土工程量=0.2×0.2×1+0.03×1×0.2×4=0.064m3
构造柱模板工程量=0.06×1×8=0.48m2
注：构造柱支模板不需要撑杆，所以不管多高都不用计取模板超高费用。
（四）构造柱的配筋
构造柱的纵筋采用4Φ12或4Φ14，工程中也可采用HPB235级热轧钢筋，用焊接或者绑扎搭接的方式进行连接。构造柱的箍筋一般为Φ6@200，构造柱纵向钢筋搭接长度范围内的箍筋间距不大于200mm且不少于4道箍筋。

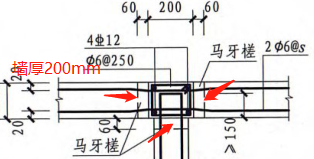

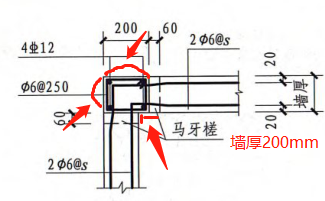

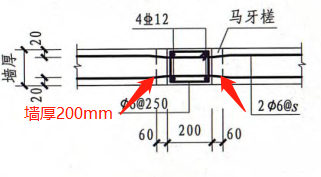

下图是22G614-1图集中构造柱的示意图，截面高度为200mm，截面宽度为墙厚，纵向钢筋采用4根直径为12mm的螺纹钢，箍筋采用直径为6mm、间隔为250mm的圆钢。

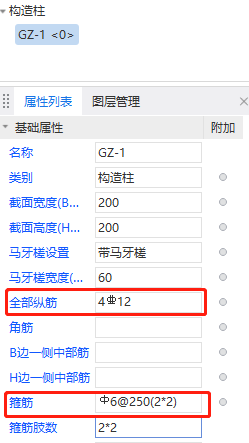

构造柱在广联达软件中算量操作如下所示（墙厚为200mm）：
（五）构造柱钢筋设置的争议及解决办法

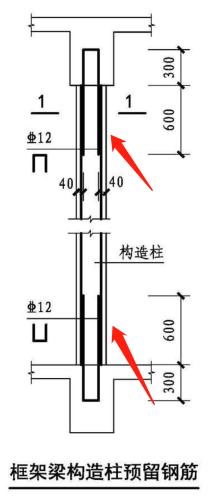

构造柱钢筋常规施工工艺为：先在梁或板的上面或下面进行植筋（预留钢筋），然后构造柱纵筋在与植筋的钢筋进行绑扎，如下图所示：

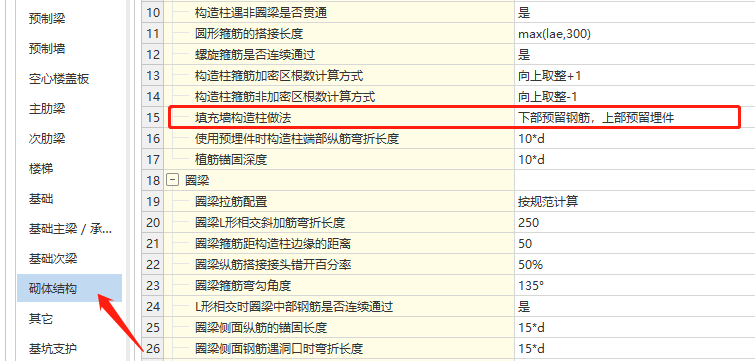

广联达软件默认构造柱做法是：下部预留钢筋，上部预留埋件（中间钢筋与下部钢筋搭接，再与上部钢板上的钢筋焊接，做法不是很常见），如下图所示：

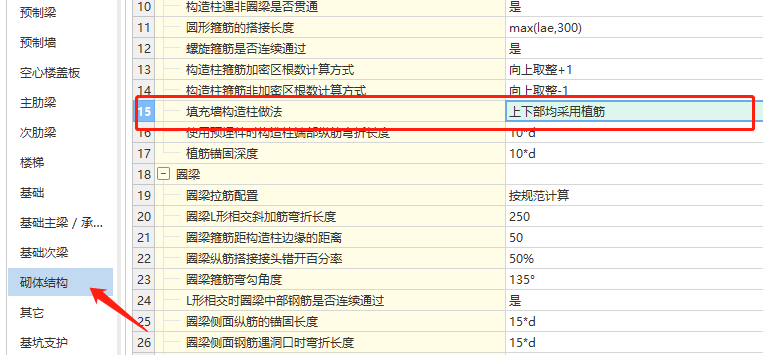

如果实际项目施工时采用的是植筋的方式，需要手动调整，如下图所示：
那么采用预留埋件、植筋这两种不同的设置方式，对成本会有怎样的影响呢？ 下面我们以纵筋为12的构造柱为例，综合分析一下：
预留锚固钢筋量=46×d=46×12=552kg
植筋钢筋量=10×d=10×12=120kg
钢筋量差=552-120=432kg
若钢筋价格为4.5元/kg，价格差异=0.432×0.888×4.5≈1.7元/吨
一吨钢筋大概有47根构造柱，一根构造柱需要8根植筋，植筋单价为3元/根，植筋的价格=47×8×3=1128元
价格差异=1128-47×8×1.7=1128-639.2≈489元
综上分析可见，采用植筋的设置方式对成本的影响为：每吨钢筋价格大概增加489元。在工程结算时，为了争取到这部分的金额，往往需要提供现场植筋的证明材料，并取得甲方、设计、监理三方的认可，可以用签证单、施工方案或其他形式。

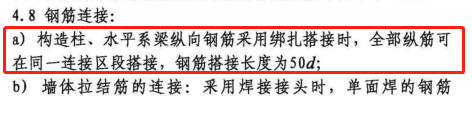

最新砌体填充墙结构构造图集22G614-1中明确：构造柱、水平系梁纵向钢筋采用绑扎搭接时，全部纵筋可在同一连接区段搭接，钢筋搭接长度为50d。

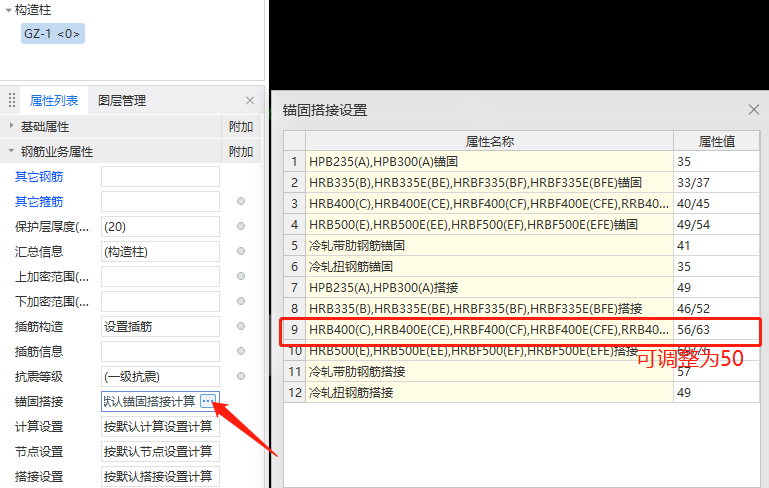

为了算量更加精准，可以修改一下软件默认的锚固设置，如下图所示：
总结
构造柱是二次结构中的重点，希望大家通过阅读我的文章，能够更好的了解构造柱，更加准确的计算构造柱的工程量，有理有据，在工作中更好的去解决争议问题。
