照明回路配管长度-连续测量一键搞定
CAD快速看图
2025-10-14
|
11228阅读
1
赞
照明回路配管长度测量，CAD快速看图的【连续测量】可同时测量直线、弧线及不规则线段组成的管线，自动累加总长度，无需分段计算再手动求和，大大提高工程量计算效率。
一、基础知识

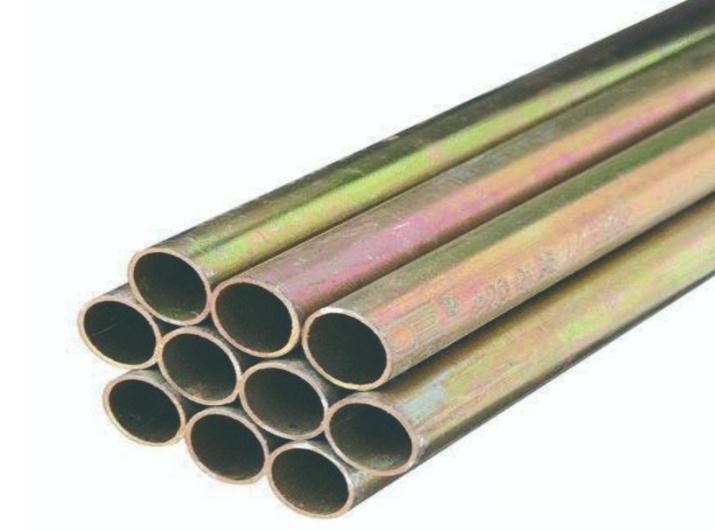

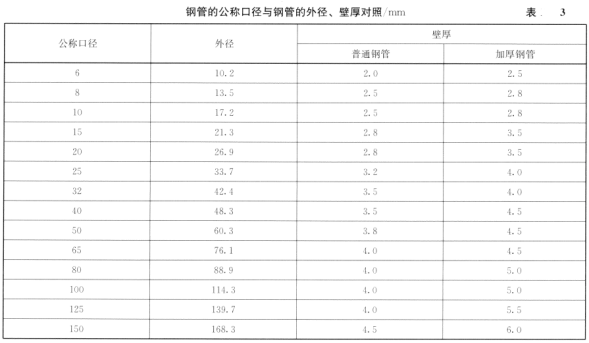

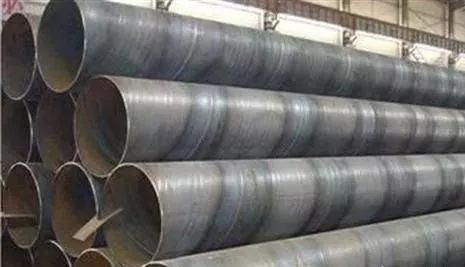

1. SC管
低压配电中通常称为焊接钢管，又称低压流体输送用焊接钢管，简称SC管，由钢板或带钢卷成简状经焊接而成。根据焊接方法可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管等；根据焊缝形式可分为直缝焊管和螺旋焊管。
SC钢管镀锌采用热浸镀锌法。

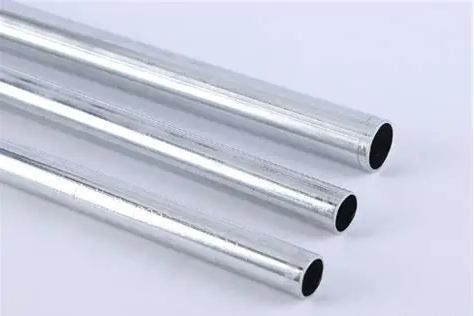

2. KBG管
套接扣压式薄壁钢导管，简称KBG管。导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型、双面镀锌而制成。管材壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑。

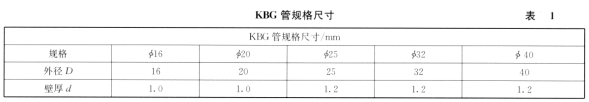

KBG管与管连接时，直接将导管插人直管接头或弯管接头，用套接扣压器在连接处施行扣压即可。常用规格尺寸有φ16、φ20、φ25、 φ32、 φ40等5种，管壁厚度分别为1mm或1. 2mm。导管出厂长度均为4m。
3. JDG管
套接紧定式镀锌钢导管，简称JDG管。导管采用优质冷轧带钢，经高频焊机组自动焊缝成型、双面镀锌保护而制成。壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑；用配套弯管器弯管时横截面变形小。

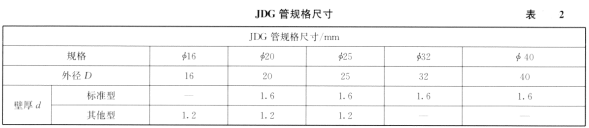

导管出厂长度为4m，共有中16、 φ20、 φ25、φ32、 φ40五种规格。标准型导管壁厚为1. 6mm，预埋、吊顶敷设均适用;其他型导管壁厚为1.2mm。

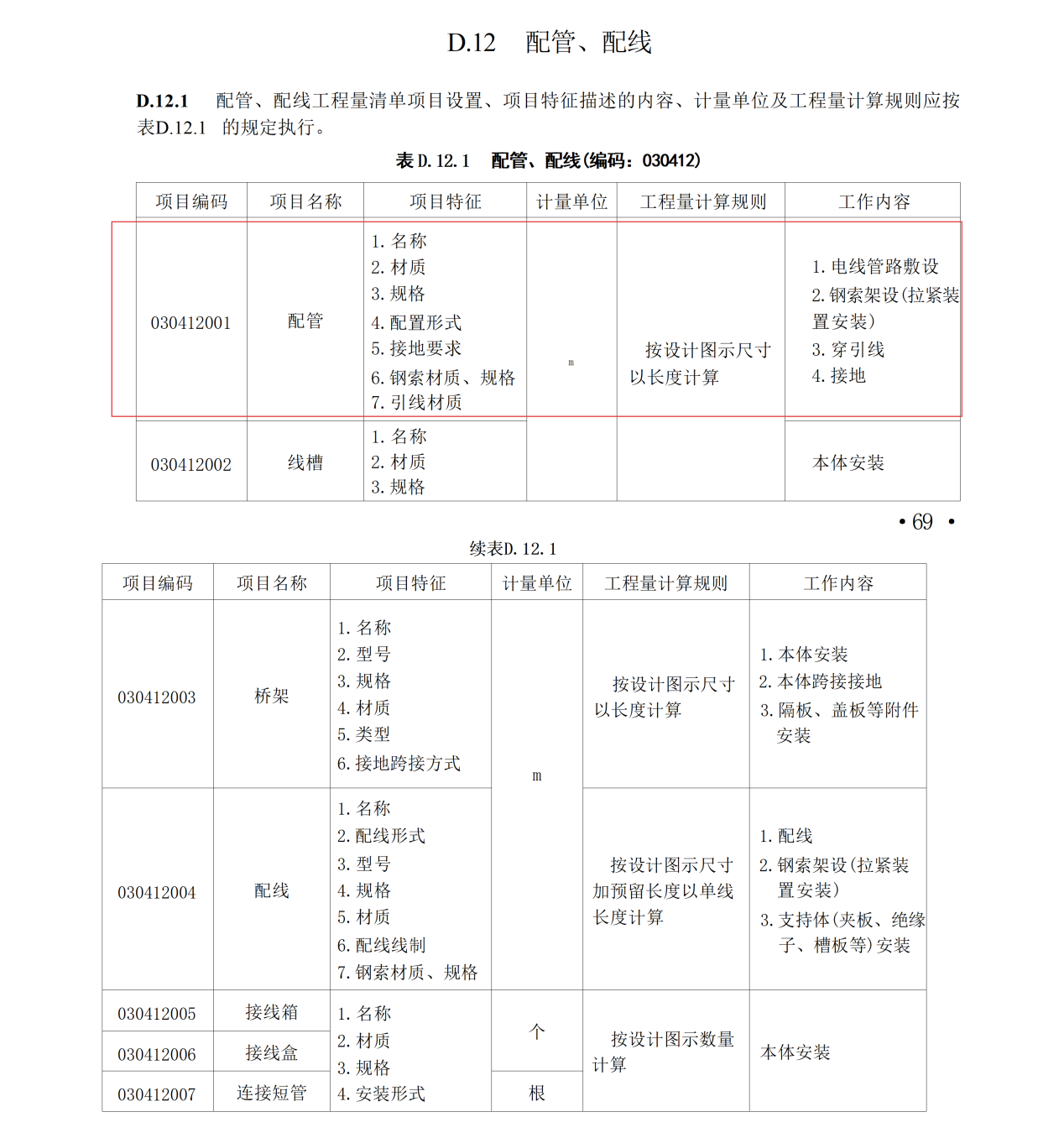

二、清单计量规则
三、案例分析

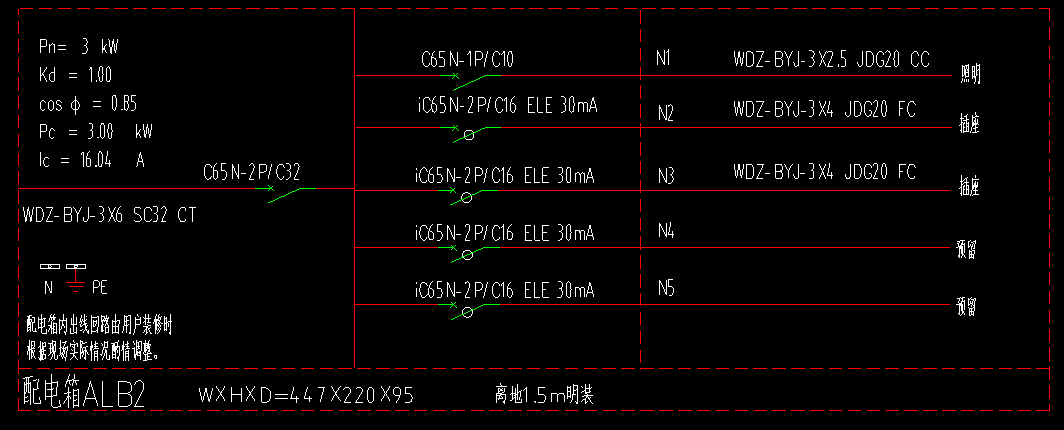

1.观察一层电气平面图和配电箱ALB2 。以一层值班室为例，配管材质规格为JDG20
，配电箱ALB2：W×H×D=447×220×95，离地1.5m明装。

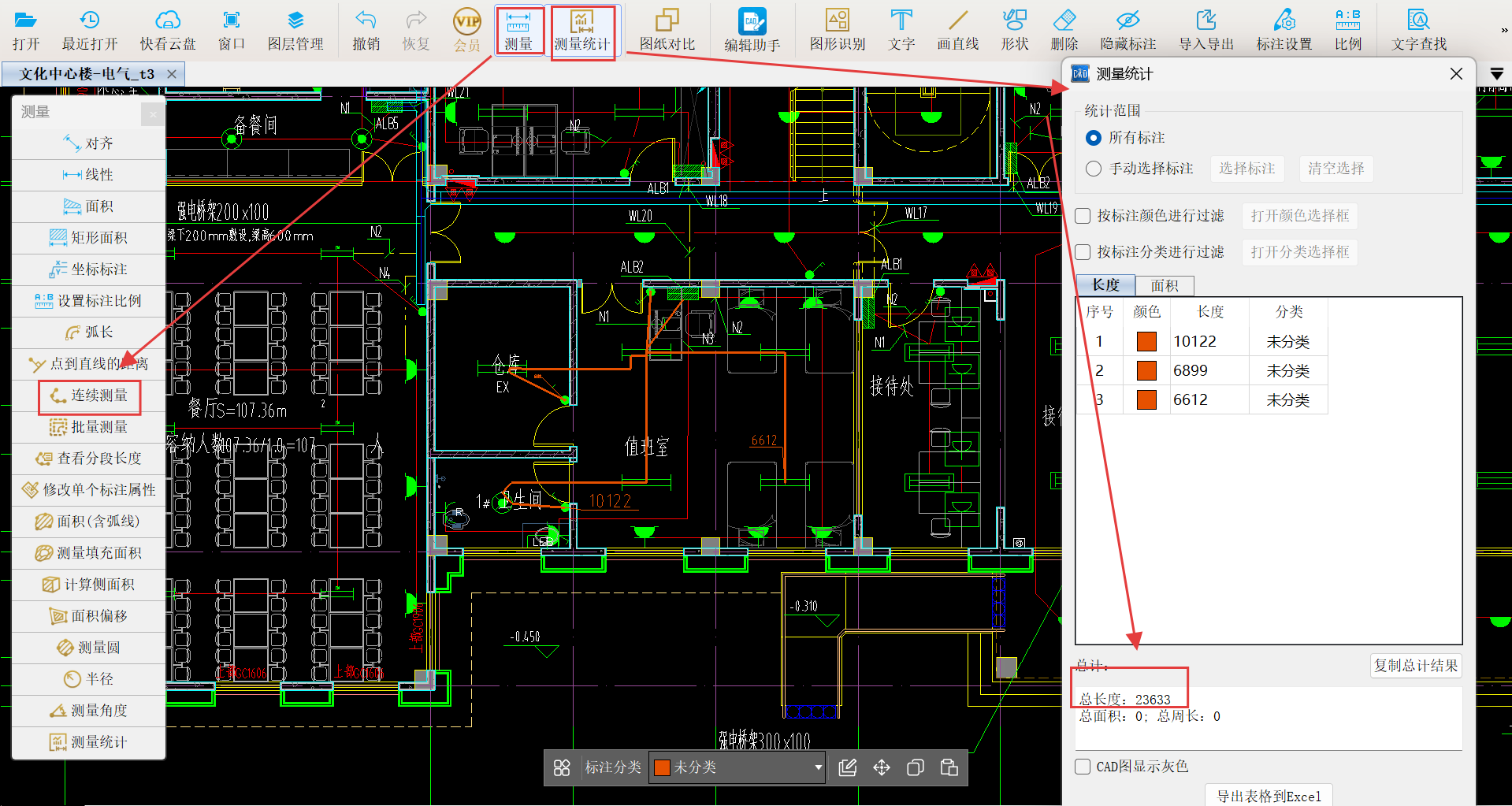

2.在CAD快速看图软件中计算照明回路水平配管：首先，依次选择【测量】和【连续测量】功能，依据设计图示绘制照明回路配管路径；随后，点击【测量统计】，统计显示值班室照明回路水平配管的长度为23.633米。
计算竖向照明回路配管：4.5（楼层高度）-1.5（配电箱离地高度）-0.22（配电箱高度）+[4.5（楼层高度）-1.3（开关离地高度）]*3（3个开关）=12.38m。
3.一层值班室照明回路配管总工程量为竖向配管+水平配管=12.38+23.633=36.013m。
照明回路配管工程量的计算，首先需明确其清单规则为按设计图示尺寸以长度计量。随后利用【连续测量】功能快速测量照明回路配管的水平长度，再叠加竖向照明回路配管长度，即可得出总工程量。测量结果可按颜色或手动分类标注，用于区分不同回路或线型，并支持导出Excel表格，便于后续工程量汇总。
这本证书+至少180天VIP速来领取！奖品高达1500元！
“CAD快速看图”应用大师【2025终极赛】开始报名啦
快来分享你的CAD快速看图经验，就有机会获得！
报名方式：联系群主或扫海报中的二维码添加
#照明回路配管#计量#连续测量#
