咱们来聊聊消防设备电源监控系统哈，这玩意儿说白了就是实时盯着消防设备电源的状态——像电压、电流、开关通断这些信息都得盯着，要是发现有断路、短路、过压欠压、缺相错相，或者过载这些毛病，立马报警还记下来，使用CAD快速看图的编号文字轻松标记。

一、消防设备电源监控系统作用原理

消防设备电源监控系统是指对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统。如设置在建筑内为消防设备供电的主电源和消防电源的配电柜输出端、消防电气控制装置(包括水泵控制器、风机控制器等）的双路电源输入端与输出端、设置在各防火分区内的消防设备电源装置(给各消防设备供电的直流电源)的输出端、为消防设备供电配电箱的输出端、消防设备应急电源的输入端与输出端、应急照明配电箱的输出端、集中电源型消防应急灯具专用应急电源的输入端与输出端。

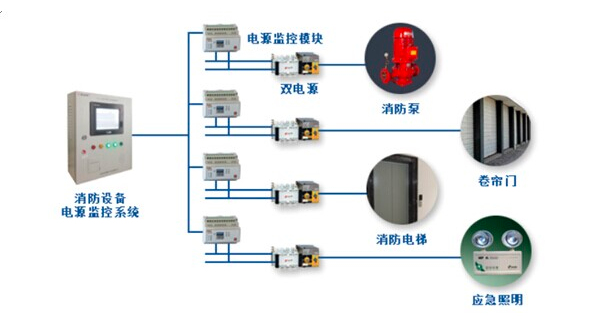

二、该系统主要由以下部分组成：

消防设备电源监控系统由消防设备电源状态监控器，电源总线，通讯总线和其连接的电流信号传感器、电压信号传感器、电流/电压信号传感器、中级模块箱等设备组成

消防设备电源监控

三、消防设备电源监控系统常见设备及材料

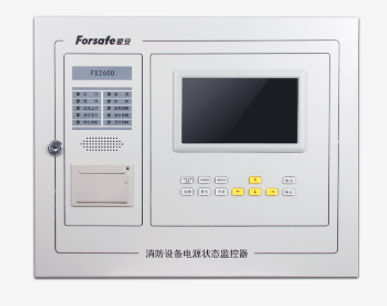

1、消防设备电源状态监控器

接收并显示被监控消防设备电源的工作状态、可以监测与连接传感器和模块间的断路、短路现象、能监测自身电源的工作状态、当出现故障时发出声光报警信号。具备自检、打印、通讯、联网等功能。

造价技能

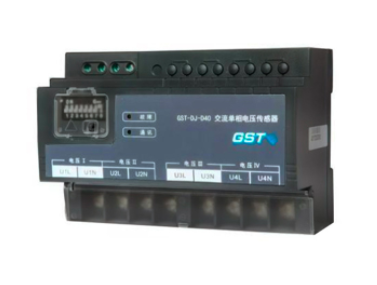

2、电压传感器

当检测的电压值高于额定电压的一定比例或低于额定电压的一定比例即报警

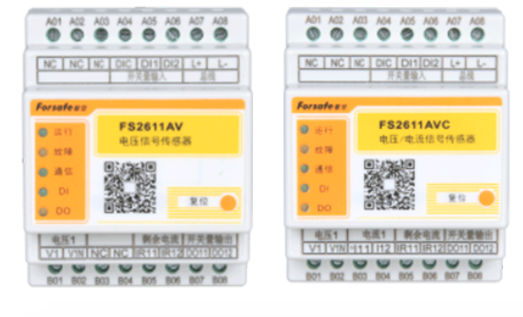

电流传感器

监控系统

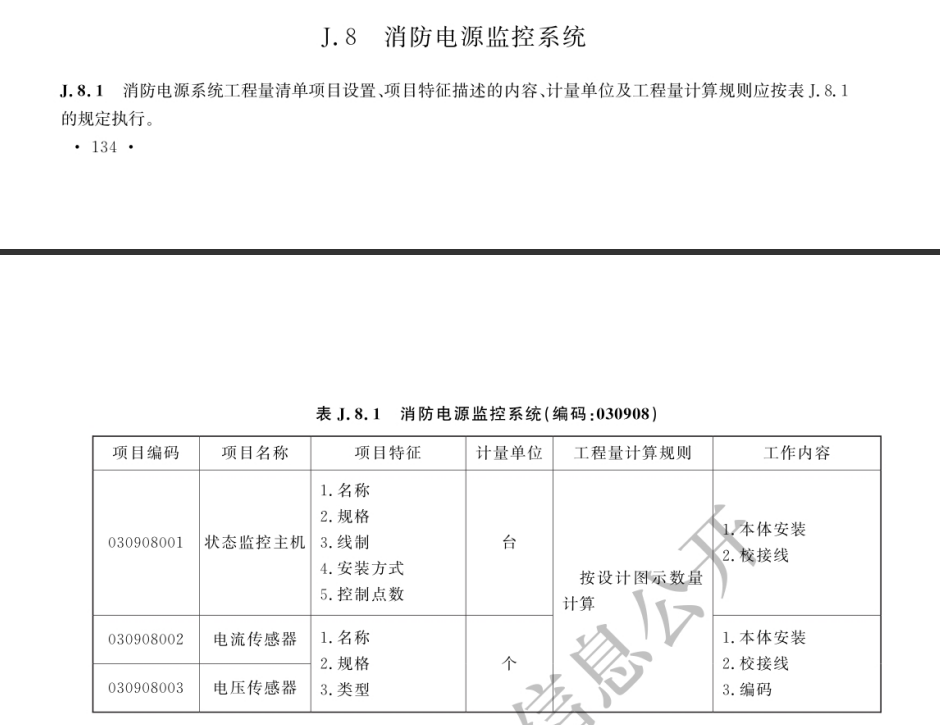

四、2024清单计算规则

五、计算实例

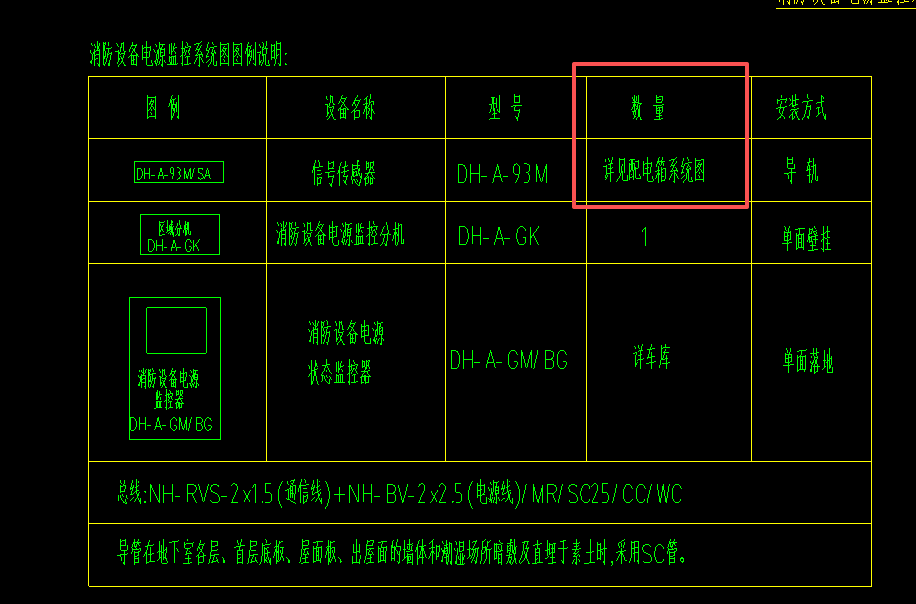

1、下图所示为消防设备电源监控系统图例，由此可知，信号传感器安装方式为导轨安装，数量在配电箱系统图中体现

建筑行业专业资讯门户-新干线头条

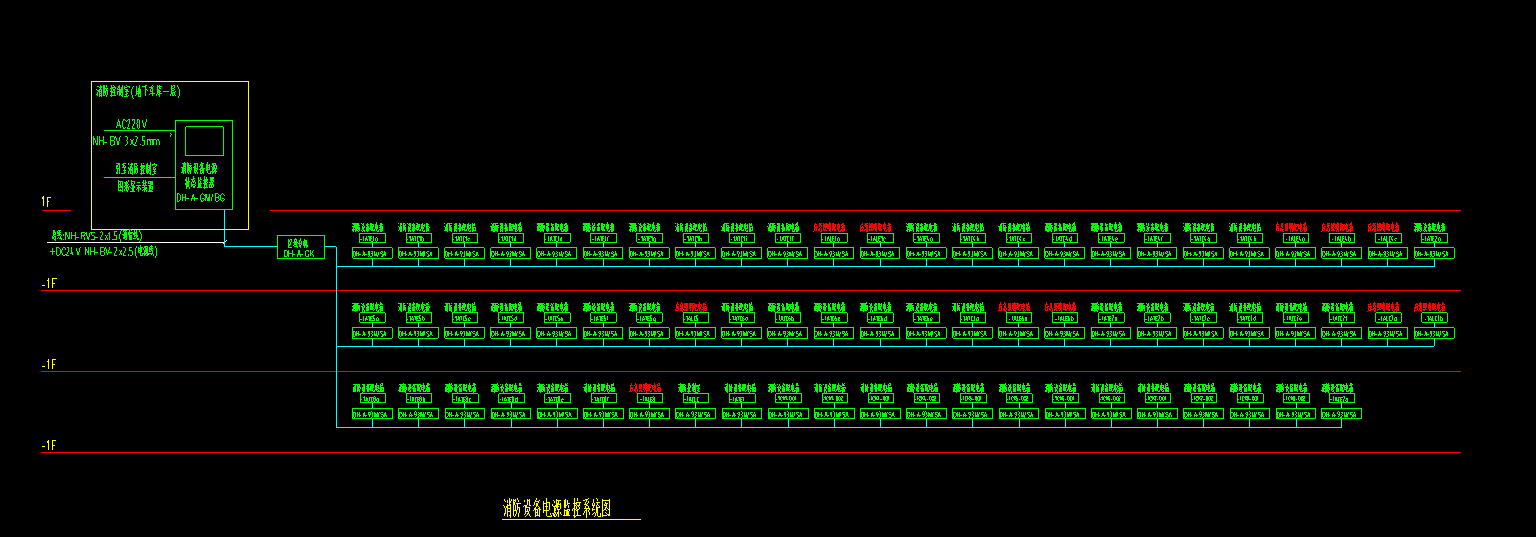

2、下图为消防设备电源监控系统图，系统图列出了配置信号传感器的配电箱名称，以及监控分机和线缆干线系统图。

消防设备电源监控

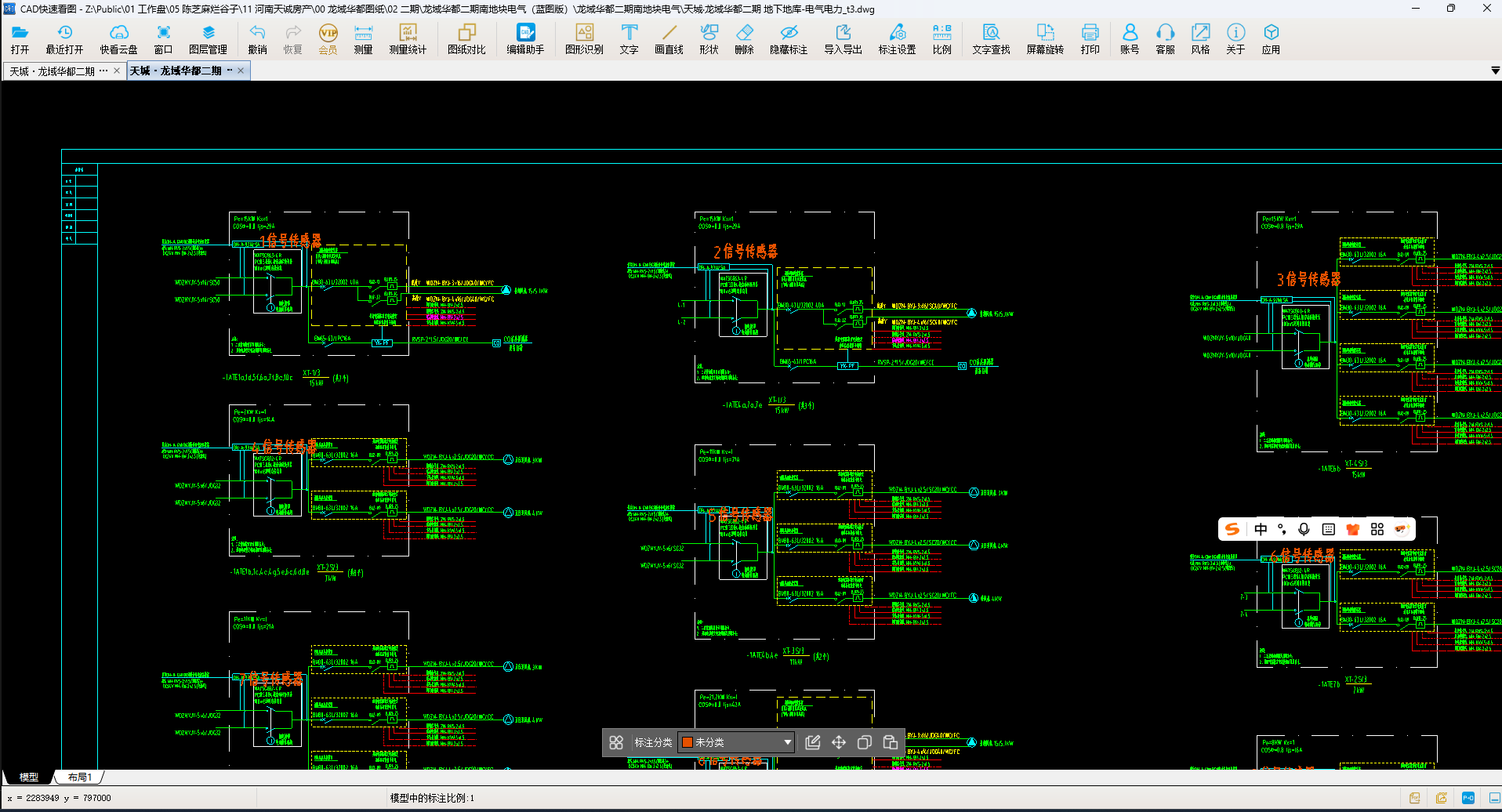

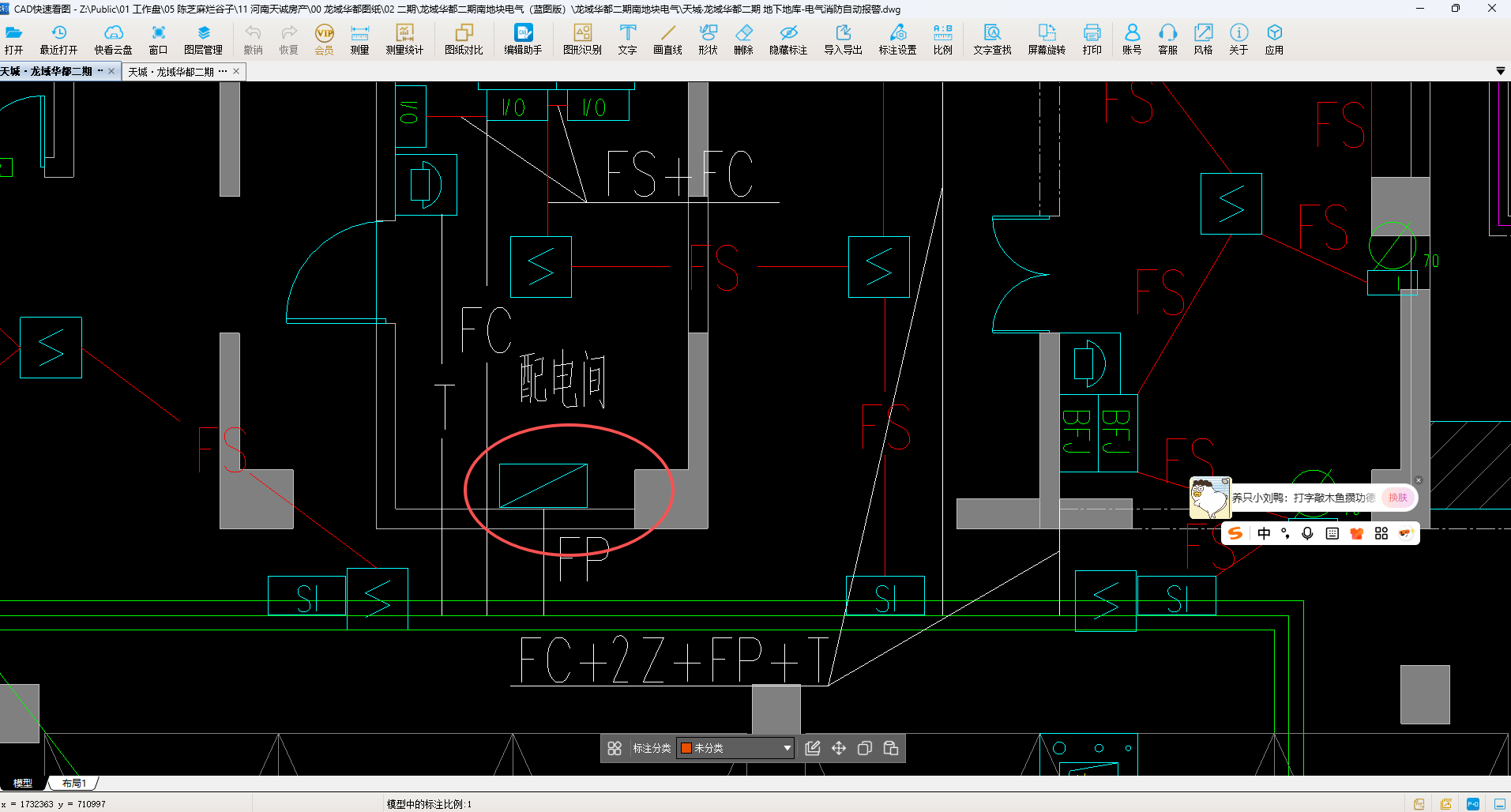

3、结合消防设备电源监控系统图及配电箱系统图，我们来统计信号传感器数量，使用功能为CAD快速看图编号文字，由于本案例在消防电图纸中，并为标注配置信号传感器的配电箱名称（如下图所示），因此我们需要结合配电箱系统图进行统计。

造价技能

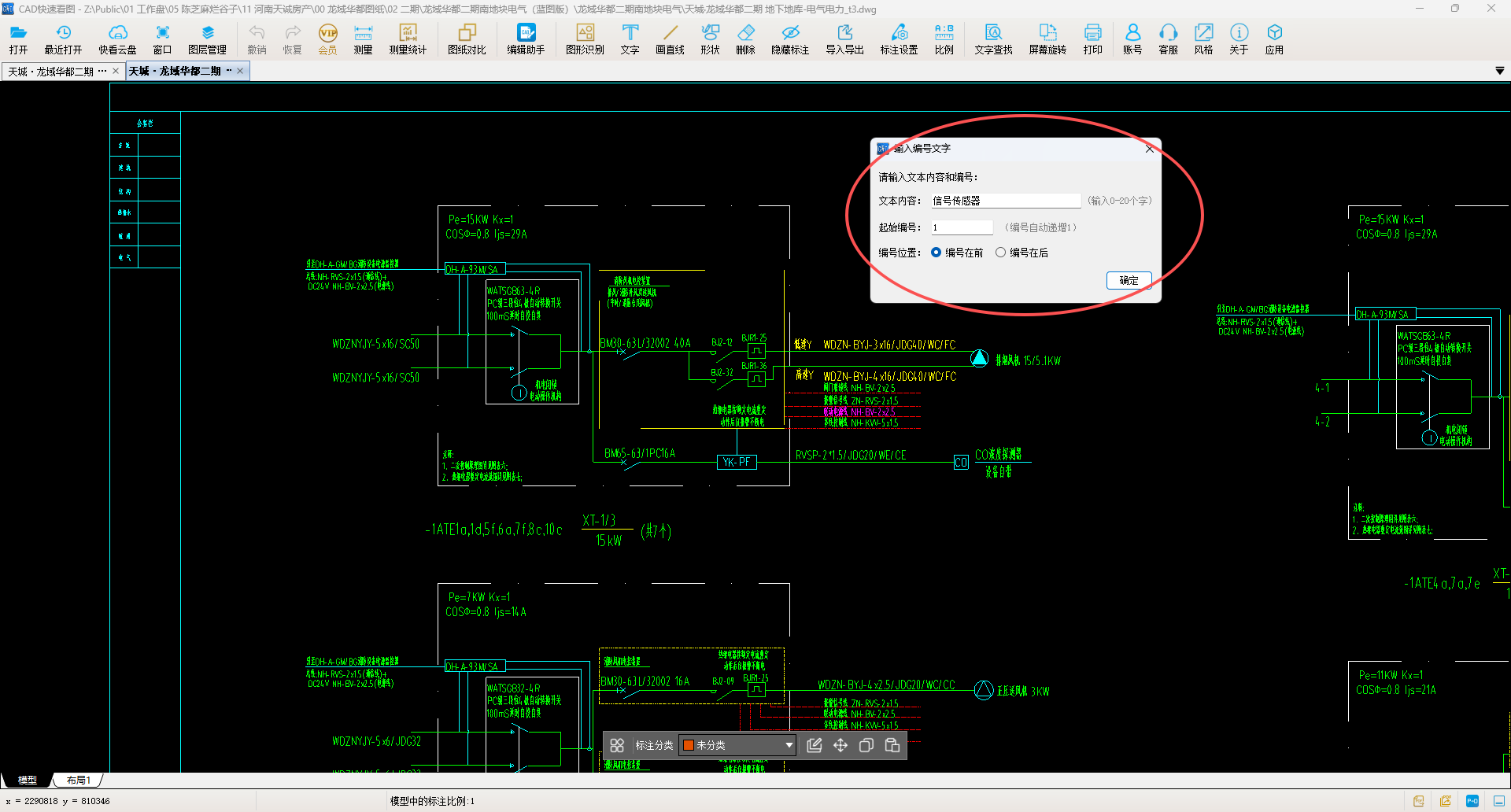

4、触发编号文字功能，输入文本内容，设置起始编号位置，点击确定

5、开始统计

监控系统

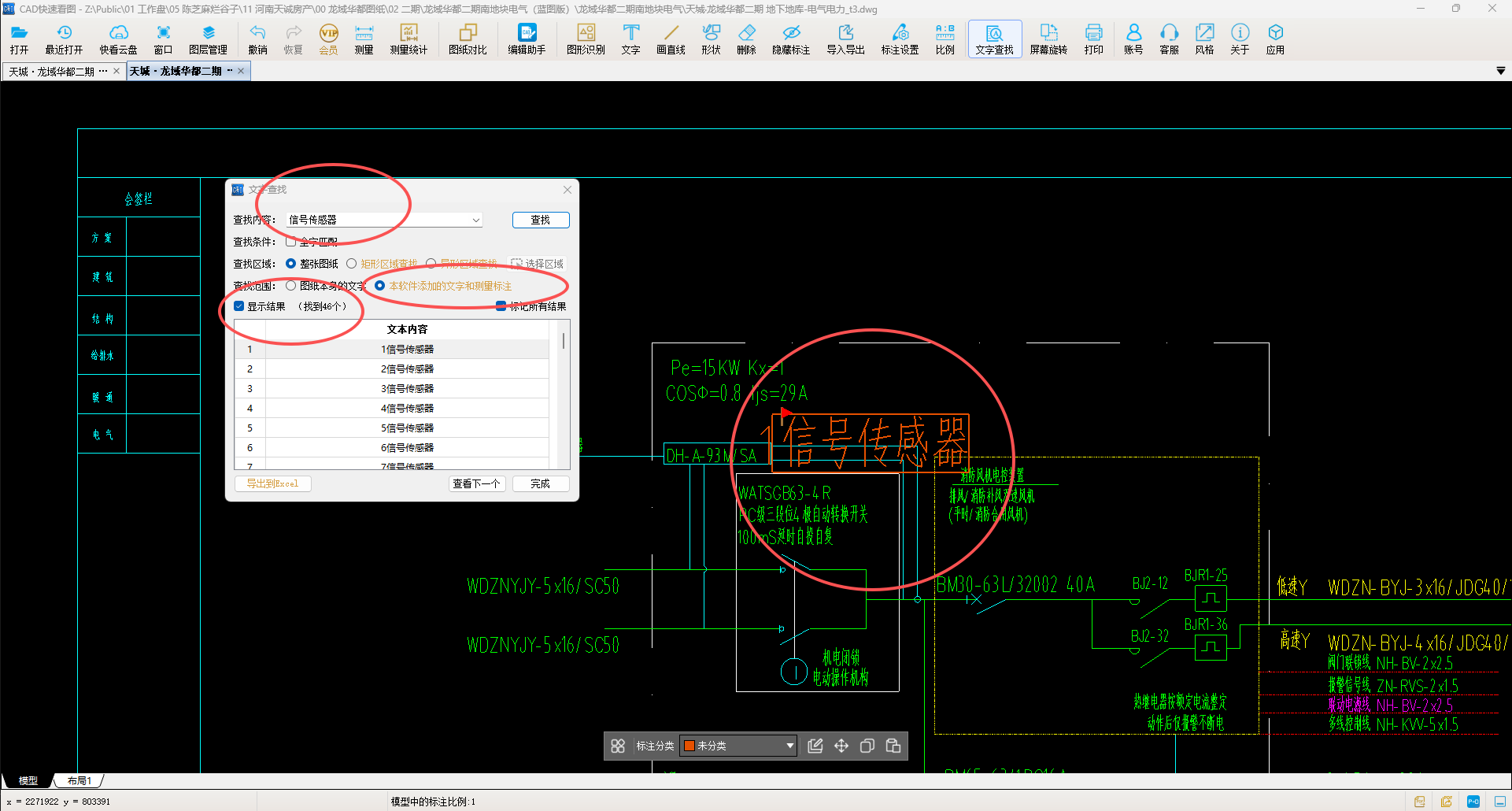

6、通过文字查找，查找出来统计的编号传感器数量，是不是很简单？

设备电源监控

消防设备电源监控系统通过实时监测电源状态、智能识别故障并联动报警，构建了从设备层到管理层的完整防护体系。其核心价值正如开篇所述——通过对电压、电流等关键参数的持续"盯防"，结合标准化的组成架构、清晰的设备功能定义及高效的工程计量方法，确保消防设备在关键时刻"不断电、不失效"，为建筑消防安全提供全周期的电力保障。
