广联达建模中电缆敷设附加长度的设置要点
在广联达安装计量软件中，电缆敷设附加长度的精准设置直接影响工程造价的准确性。附加长度是指电缆在实际敷设过程中，因施工工艺、设备连接、路径走向等因素所需增加的预留长度，需严格按照规范要求并结合工程实际进行设置。以下从设置依据、操作步骤、注意事项三个维度详细说明：
一、附加长度的设置依据
国家标准规范

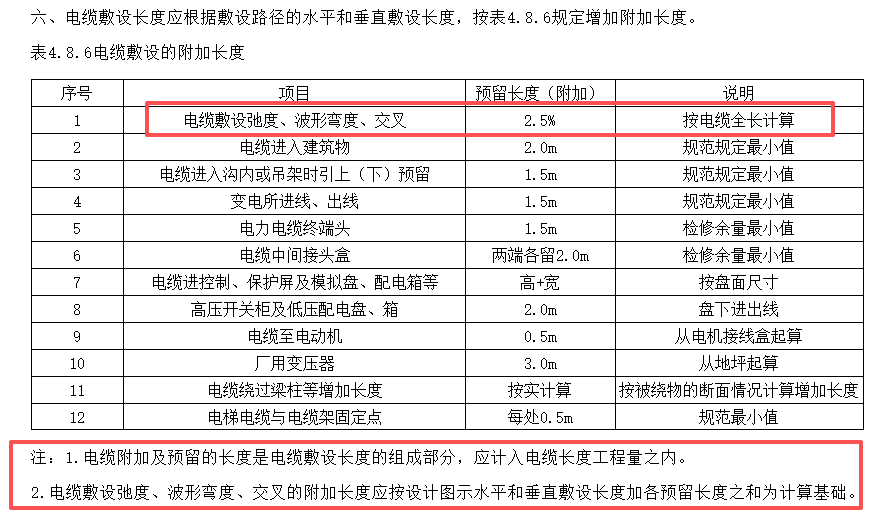

依据《建设工程工程量清单计价规范》（GB 50500-2013）及《通用安装工程工程量计算规范》（GB 50856-2013），电缆附加长度涵盖以下场景：
电缆终端头预留：1.5m/个（户内）、2.0m/个（户外）；
电缆中间接头预留：2.0m/个；
电缆进入建筑物：2.0m；
电缆进入沟内或吊架时引上（下）预留：1.5m；
变电所进线、出线：1.5m；
电力电缆终端头：1.5m（检修余量）；
电缆绕过梁柱等增加的长度：按实际路径计算（软件中可通过“路径调整”功能实现）。
电缆绕过梁柱等增加的长度：按实际路径计算（软件中可通过“路径调整”功能实现）。二、广联达软件操作步骤
1. 新建工程时的全局设置

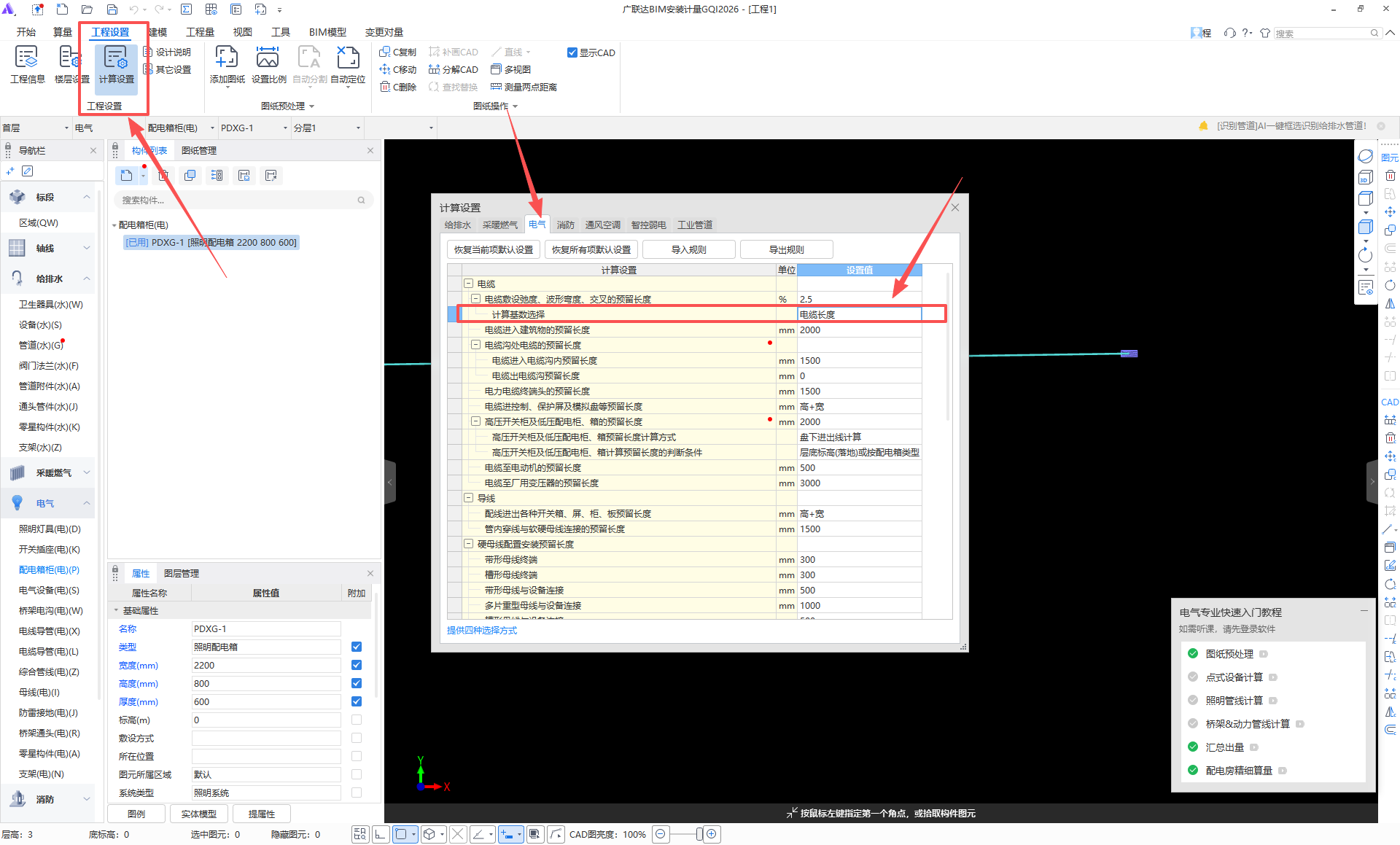

进入“工程设置”→“计算设置”→“电缆/电线”模块，在“附加长度设置”中勾选需计算的附加长度类型（如终端头、中间接头、进出建筑物等），并输入对应数值。
示例：
示例：
2. 构件级别的单独调整
针对特定构件（如某配电箱）的附加长度差异，在“构件列表”中选择目标构件，进入“属性编辑”→“计算设置”，单独修改该构件的附加长度参数。
例：某消防泵控制柜需额外预留1.0m检修长度，可在其属性中“其他附加长度”项手动添加1.0m。
3. 路径绘制时的动态调整
采用“直线/多段线”绘制电缆路径时，若遇梁柱绕弯或桥架爬坡，软件会自动计算路径偏移产生的附加长度（按实际三维路径计算，无需手动输入）。
若需手动添加局部附加长度（如电缆沟内弯曲预留），可在路径终点处使用“打断”功能，选中线段后右键选择“添加附加长度”，输入0.5m并确认。
4. 工程量汇总与校核
完成建模后，通过“工程量”→“分类查看工程量”→“电缆工程量明细”，核对各回路附加长度计算结果，重点检查：
附加长度是否与设置值一致（如终端头数量×单个长度是否正确）；
路径弯曲产生的附加长度是否纳入总长度（公式：总长度=水平长度+垂直长度+附加长度）。
三、注意事项
避免重复计算
软件默认“电缆终端头”已包含在配电箱/柜的预留长度中，若同时勾选“变电所进出线”附加长度，需确认两者是否存在重叠（如高压柜进出线已含终端头预留，不可重复累加）。
三维路径与附加长度的关联
绘制电缆路径时需严格按实际走向（如沿桥架、穿管、沿墙敷设），避免因路径绘制偏差导致附加长度计算错误（如漏画桥架转弯段会少算弯曲附加长度）。
与清单计价的衔接
若采用清单计价模式，需在“报表预览”中勾选“附加长度单独列项”，确保附加长度在清单工程量中单独体现（部分地区清单规则要求附加长度含在综合单价中，需根据当地规定调整）。
数据备份与复用
将常用的附加长度设置保存为“计算规则模板”，在同类工程中直接调用，提高建模效率（路径：“工具”→“保存计算规则模板”）。
