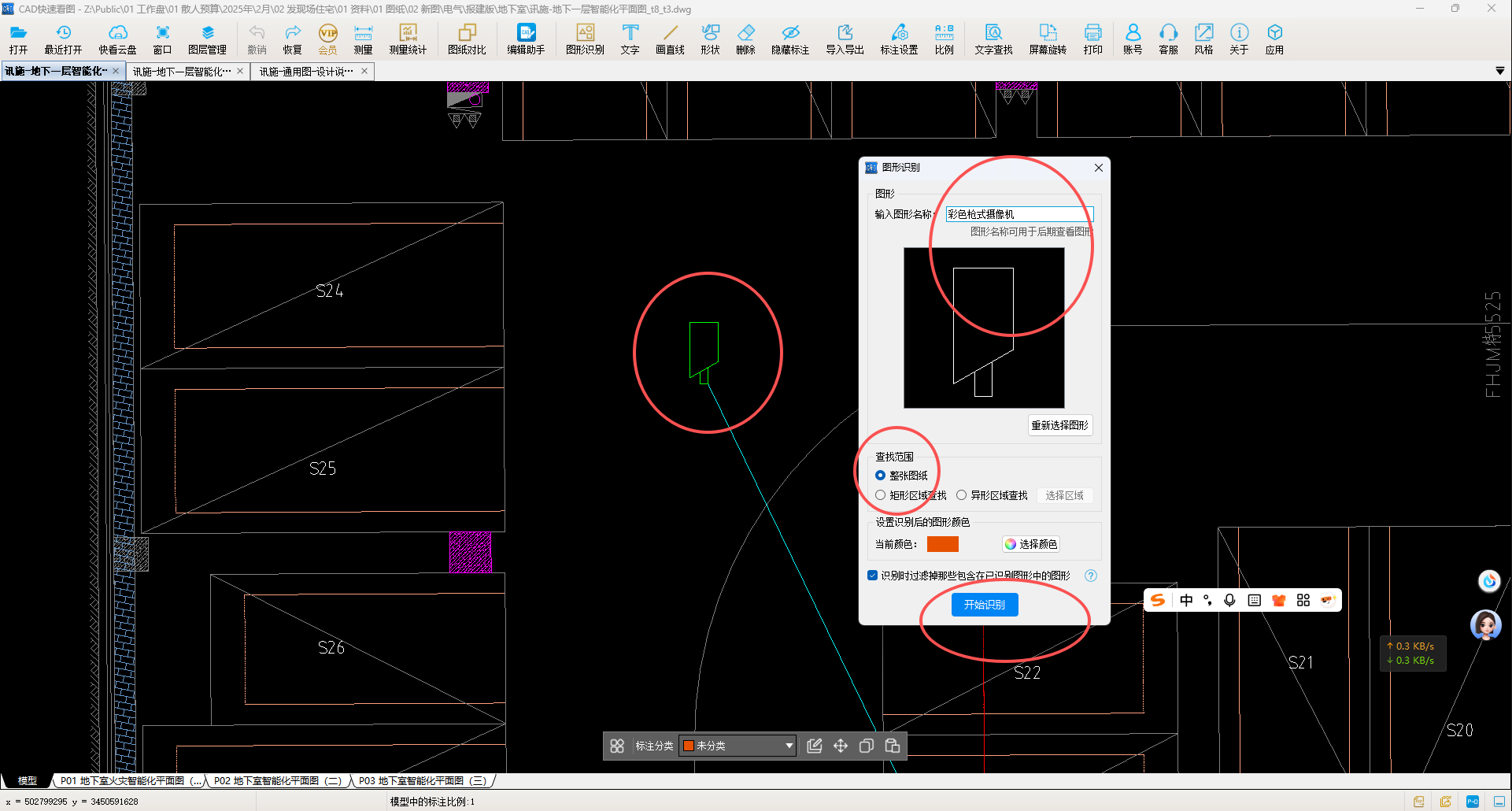

小区门口的人脸识别、工厂车间的违章操作预警、商场的客流统计等应用场景，如今视频监控系统早已不再局限于"单纯录像"，而是成为智能化安防的核心支柱。不少工程技术人员在接触监控项目时，常被原理、设备选型和线缆配置等问题困扰。本文将用通俗的语言，结合2024-2025年最新技术和施工规范，运用CAD快速看图的图形识别计量，清晰基础知识&计量原则。

一、核心原理：从光信号到智能分析的"旅程"

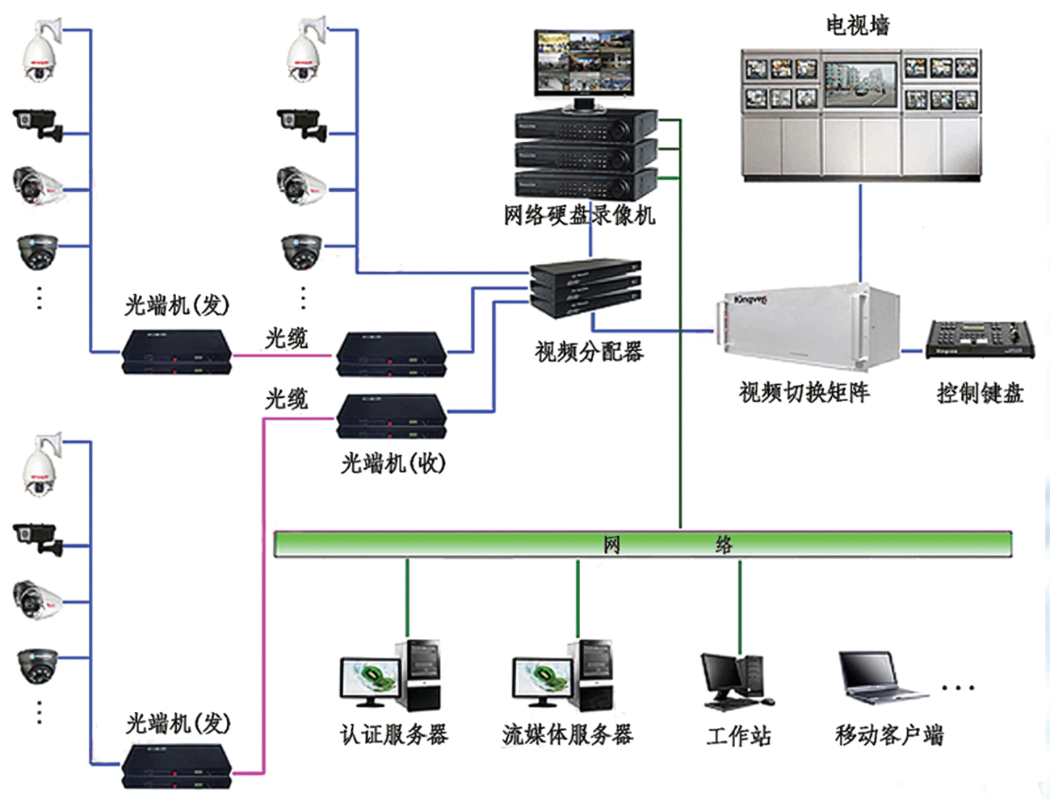

视频监控系统的核心流程是"信号采集-传输-处理-呈现"的闭环，而现在的系统则新增了"智能分析"这一关键环节。简单来说，前端摄像头将光学图像转换为电信号（或光信号），通过线缆传输到后端设备，经过编码和存储后，一方面实时显示在屏幕上，另一方面通过智能算法识别异常情况（如陌生人闯入、火焰烟雾等）并触发报警。

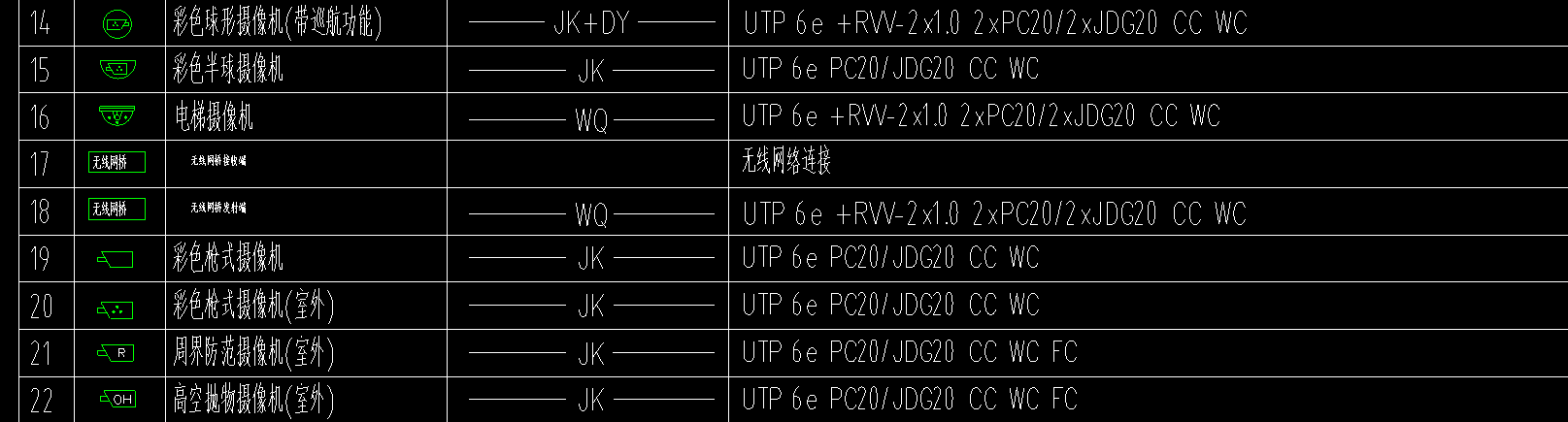

视频监控系统

例如某商场入口的智能监控场景：前端200万像素宽动态摄像机采集人群图像，通过六类网线将光信号转为电信号传输至后端NVR，经H.265编码压缩后存储，同时实时推送至监控大屏；当系统通过智能算法识别到未佩戴口罩人员时，立即触发声光报警并在屏幕标注位置——整个过程从信号采集到报警响应延迟≤3秒，体现了现代监控系统"采传存析控"一体化的原理优势。

这里有个重要变化：传统系统以"被动录像"为主，现在主流厂商则主推"主动智能"功能。以海康威视的AI摄像机为例，它能在前端直接完成人形识别、越界判断等分析，无需将所有画面传到后端处理，大幅降低了传输压力——这也是当前监控系统的核心技术升级方向。

二、系统组成拆解：三大模块+智能升级

一套完整的视频监控系统，无论规模大小都包含前端采集、传输链路、后端处理三大核心模块。结合当前最新的设备技术，各部分的功能及选型要点如下：

1. 前端采集模块：监控系统的"眼睛"

前端负责把现实场景转换成可传输的信号，核心设备包括摄像机、镜头、云台和护罩，关键是"按需选型"：

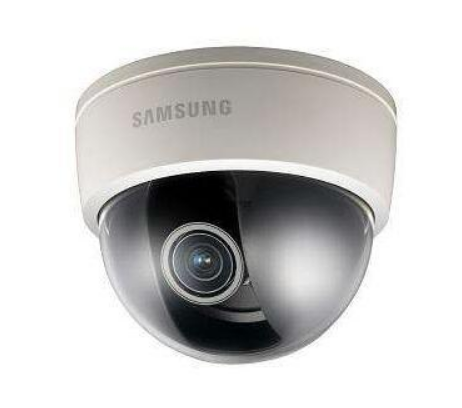

摄像机：目前主流为网络高清摄像机（IPC），分辨率涵盖200万（1080P）至800万（4K）。室内收银台选用200万像素即可满足需求，室外停车场建议选择4K+星光级机型（夜间无灯环境下也能清晰拍摄车牌），工厂车间则优先考虑具备防尘防水（IP66及以上）和宽动态功能的型号（以应对强光和背光场景）。2024年大华推出的新款AI全彩摄像机，夜间彩色成像效果比传统红外机型提升30%，很适合小区等对画质要求较高的场景。

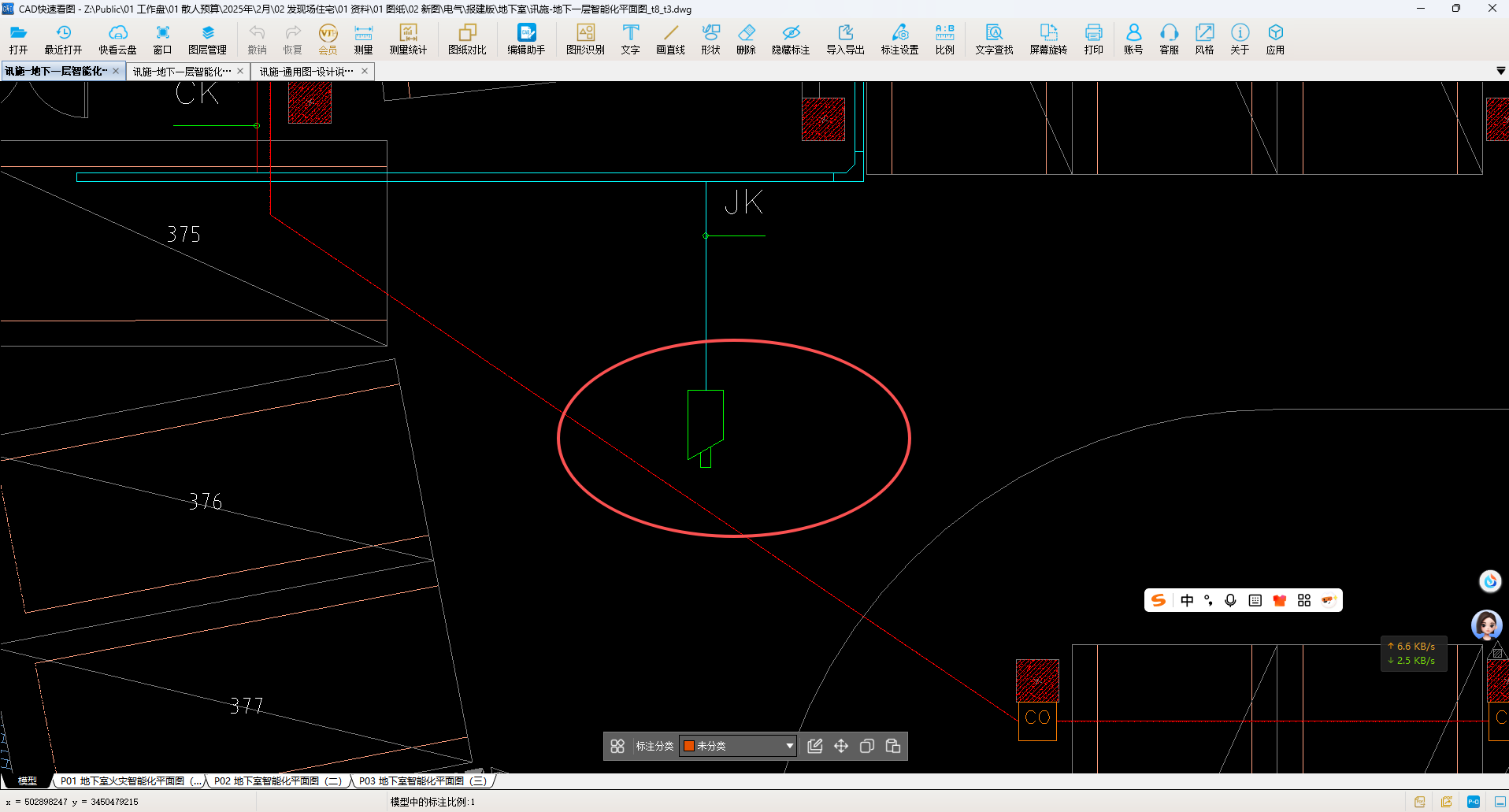

造价技能

镜头：焦距决定监控范围，3.6mm广角适合电梯、走廊等小场景，12mm长焦适合远距离监控（如仓库货架）。注意镜头尺寸要和摄像机成像面匹配，大镜头配小成像面会浪费画质。

云台：带云台的球机可实现360°旋转，适用于广场等大面积监控场景；固定枪机则适合出入口等定点监控需求。华为2025年新推出的智能球机，支持自动跟踪移动目标，还能预设重点监控区域。

2. 传输链路：系统的"神经网络"

传输是最容易出现问题的环节，直接影响画面稳定性。传输方式分为有线和无线两种，工程中90%以上采用有线传输，关键在于"选对线缆+规范施工"，这部分内容我们将在后面详细说明。无线传输仅用于无法布线的场景（如塔吊），但需注意选用工业级无线AP以保障抗干扰能力。

3. 后端处理模块：系统的"大脑"

后端负责存储、显示和智能分析，核心设备有三类：

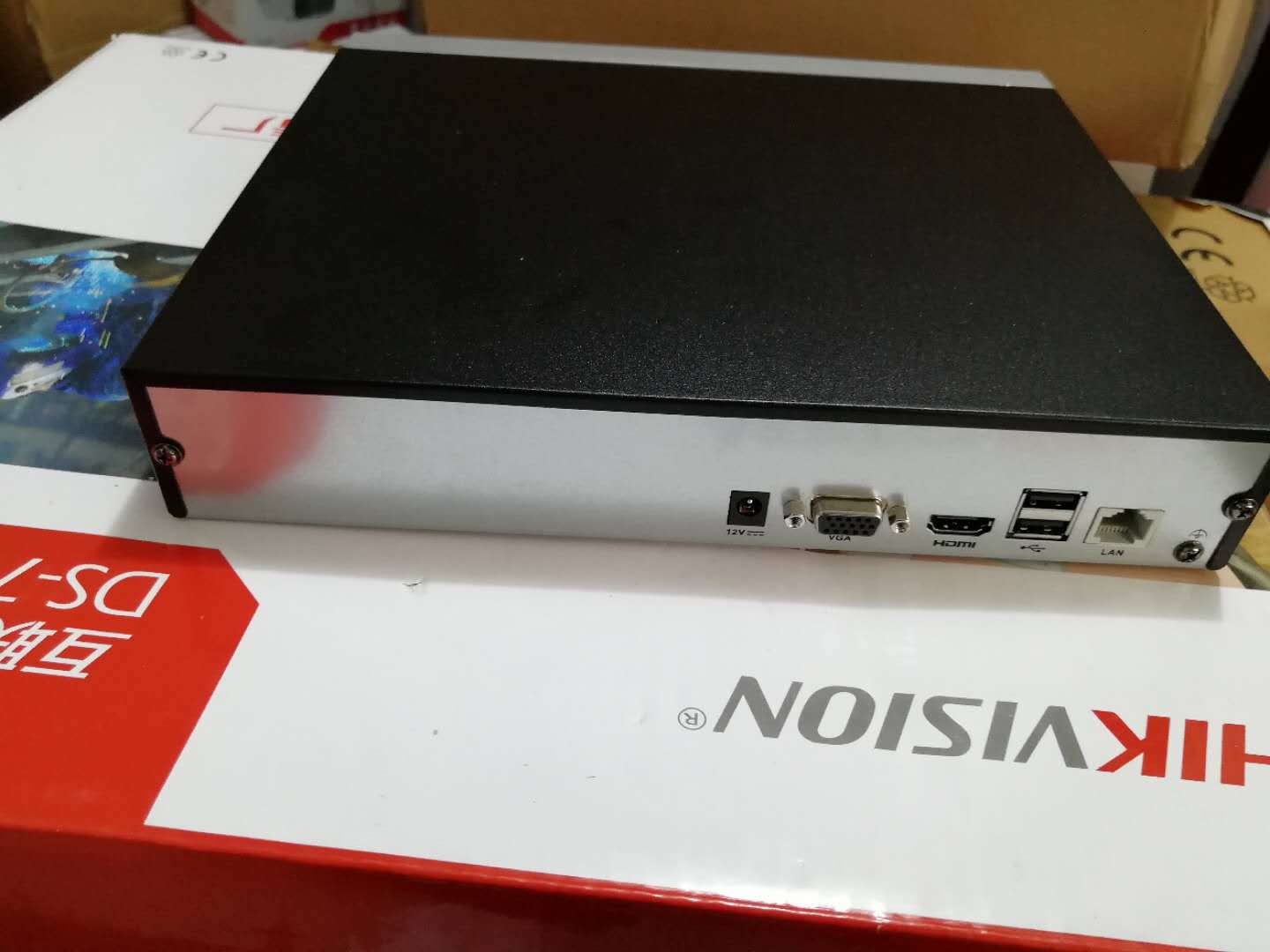

硬盘录像机（NVR）：替代了老式的模拟录像机（DVR），支持接入网络摄像机。选型时需注意路数和硬盘容量，例如16路NVR可接入16个摄像头；按1个4K摄像头每天约占用40GB存储空间计算，保存30天则16路摄像头需16×40×30=19200GB（约19TB），建议配置4块6TB硬盘以实现冗余备份。

视频监控

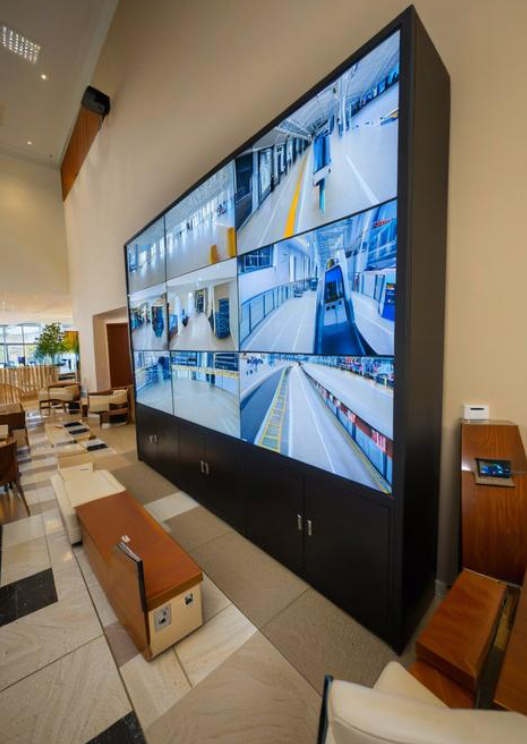

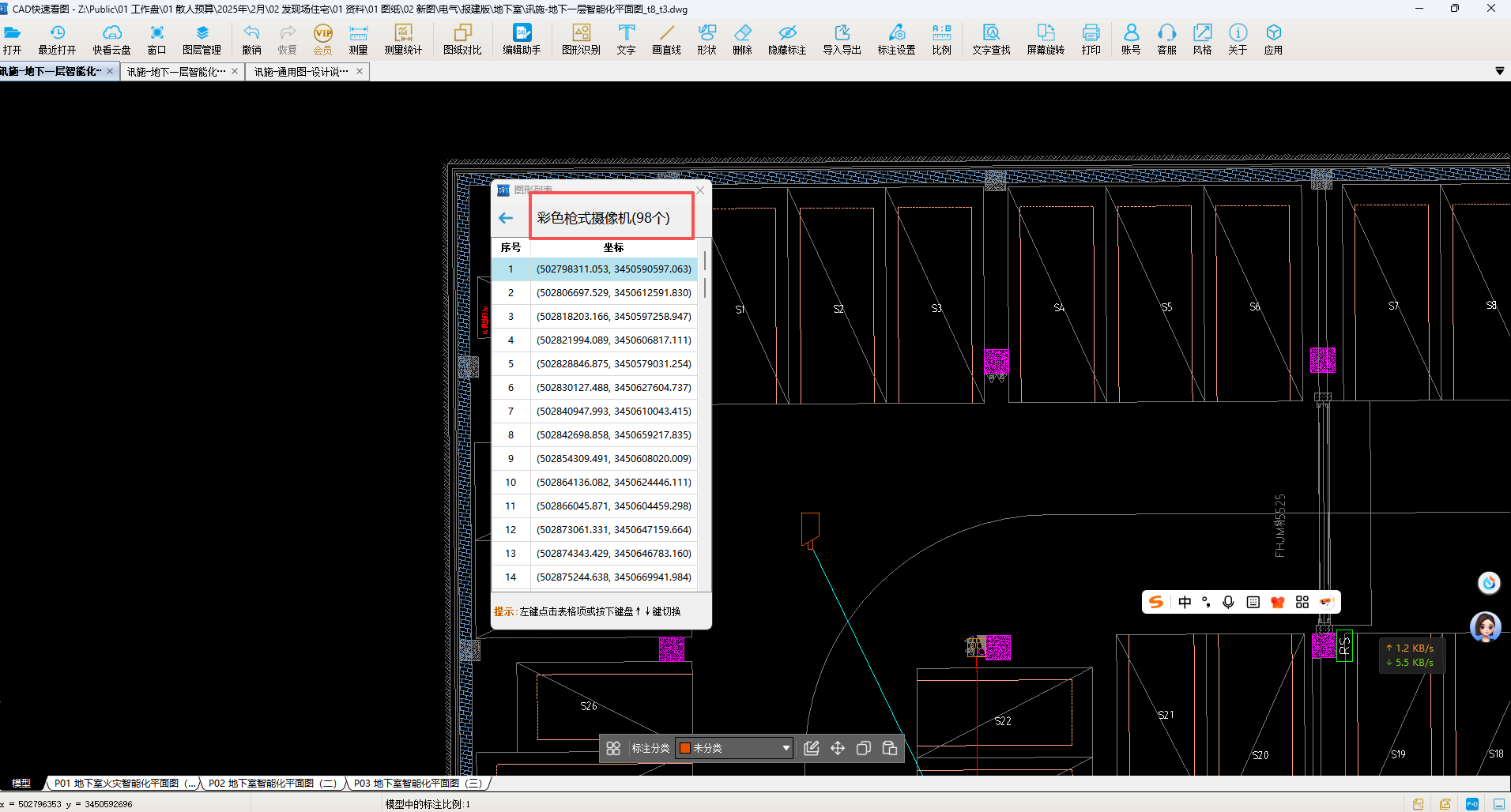

显示器/电视墙：监控专用显示器的刷新率和寿命比普通显示器更高，22寸适合小型监控室，大型项目则用拼接屏。监控系统

智能分析服务器：主要用于工业园区等大型项目，可实现客流统计、行为分析、人脸比对等功能。例如海康威视的iVMS-8700平台，还能联动门禁与报警系统，在异常情况发生时自动锁门。

三、线缆选型：90%的故障源于此，这些规范要记牢

线缆是监控系统的"血管"，选不对或施工不规范，会出现画面卡顿、黑屏、干扰等问题。结合《建筑电气工程施工质量验收规范》和2024年最新行业标准，按传输信号类型分类说明：

1. 网线：最常用，分场景选规格

网络摄像机主要用网线传输，同时支持PoE供电（网线既传数据又供电），性价比极高。目前主流是超五类（Cat5e）和六类（Cat6），两者区别很大：

规格	传输带宽	传输速率	传输距离	适用场景
超五类（Cat5e）	100MHz	1000Mbps	100米	200万及以下分辨率摄像头、普通办公监控
六类（Cat6）	250MHz	10Gbps	100米（10GBASE-T下55米）	4K摄像头、PoE供电、强干扰环境（如工厂）
超六类（Cat6e）	500MHz	10Gbps	100米	大型项目主干、AI摄像机集群

重点提醒：① 强电干扰区域（如配电箱旁、工厂车间）建议使用屏蔽网线（STP），普通环境选用非屏蔽（UTP）即可；② PoE供电时，网线建议选择纯铜材质，线芯直径≥0.5mm，否则可能因压降导致摄像头供电不足。

2. 同轴电缆：模拟系统的"遗产"，仍有妙用

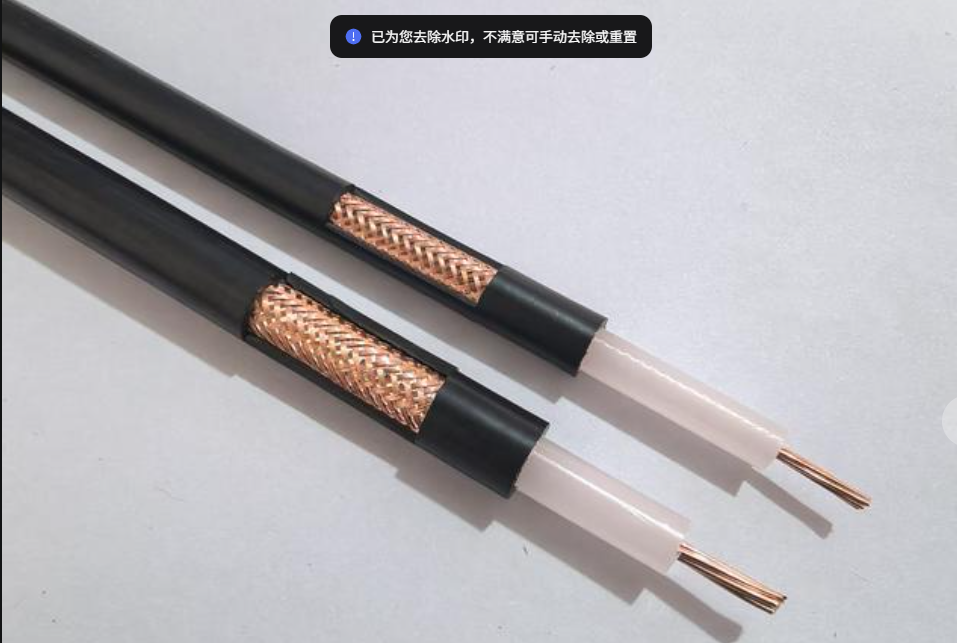

虽然现在主流是网络系统，但老小区改造时还会用到模拟摄像机，这时就要用同轴电缆。核心规格是SYV75-3、SYV75-5、SYV75-7，数字越大，传输距离越远：

SYV75-3：传输距离50米内，适合电梯轿厢等短距离场景；

SYV75-5：传输距离100米内，最常用，适合楼道、商铺等；

SYV75-7：传输距离300米内，用于室外长距离模拟传输。

注意：同轴电缆只能传视频信号，且与强电间距≥30cm，避免干扰。

3. 光纤：长距离传输的"王者"

当传输距离超过100米（网线极限），比如小区大门到监控室距离200米，或工厂车间到办公楼500米，建议使用光纤。其主要优势在于抗干扰能力强，不受雷电、强电影响，传输距离可达几公里甚至上百公里。

选型时需注意：① 单模光纤（G.652D是主流）传输距离远，适合超过1公里的场景；多模光纤传输距离较近（几百米），但成本较低，适合中短距离；② 光纤需搭配光端机或光纤收发器使用，例如前端通过光纤收发器将电信号转为光信号，后端再转回电信号；③ 施工时应注意弯曲半径不宜过小（至少为光纤直径的20倍），否则可能导致断裂。

4. 电源线：不起眼但关键，承载系统"动力"

摄像头和后端设备都需要供电，电源线建议选择BV线（铜芯聚氯乙烯绝缘电线），规格可按功率计算：单个摄像头功率一般为10-20W，10个摄像头总功率约200W，按220V电压计算，电流约0.9A，建议选择BV2×1.5mm²；若摄像头数量超过20个，建议选择BV2×2.5mm²。

施工规范：① 电源线应与网线/同轴电缆分开穿管，避免干扰；② 室外敷设时建议选择带铠装的RVV电缆，以防鼠咬和老化；③ 所有设备应做好接地处理，接地线使用BV1×4mm²铜芯线，接地电阻≤4Ω。

四、避坑指南：新手常犯的3个错误

网线选便宜的铜包铝线：传输距离超过50米容易出现卡顿，PoE供电时还可能发热，建议选择国标纯铜线，如安普、大唐等品牌。

忽视布线规范：管内穿线应避免接头，超过45米无弯曲建议加接线盒，吊顶内布线建议用卡具固定，这些细节在《建筑电气工程施工质量验收规范》里都有明确要求，不规范施工可能导致后期维护成本增加。

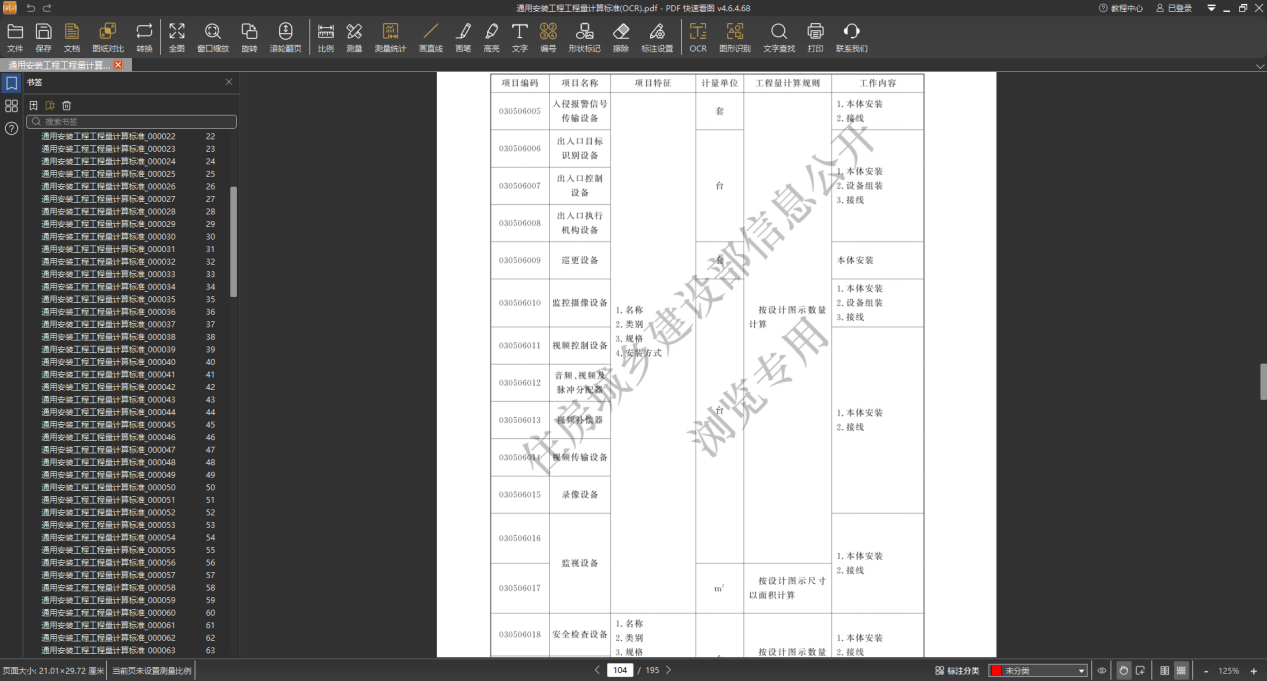

五、视频监控系统清单计算规则
