管道沟槽挖土方工程量-面积偏移快速计算
CAD快速看图
2025-11-19
|
7016阅读
1
赞
土石方工程是建设工程施工的主要工程之一，场地平整前必须确定场地设计标高,计算挖方和填方的工程量,确定挖方、填方的平衡调配,选择土方施工机械,拟定施工方案。可以借助CAD快速看图的【面积偏移】测量，根据【面积】的测量结果进行外扩或内缩的调整，而【比例】能将图纸尺寸转换为实际尺寸，便于测量统计，节省换算时间。两者结合使用，大幅提升工作效率。
一、基础知识
土石方工程分类
土石方工程是建设工程施工的主要工程之一。它包括土石方的开挖、运输、填筑、平整与压实等主要施工过程,以及场地清理、测量放线、排水、降水、土壁支护等准备工作和辅助工作。土木工程中常见的土石方工程有:

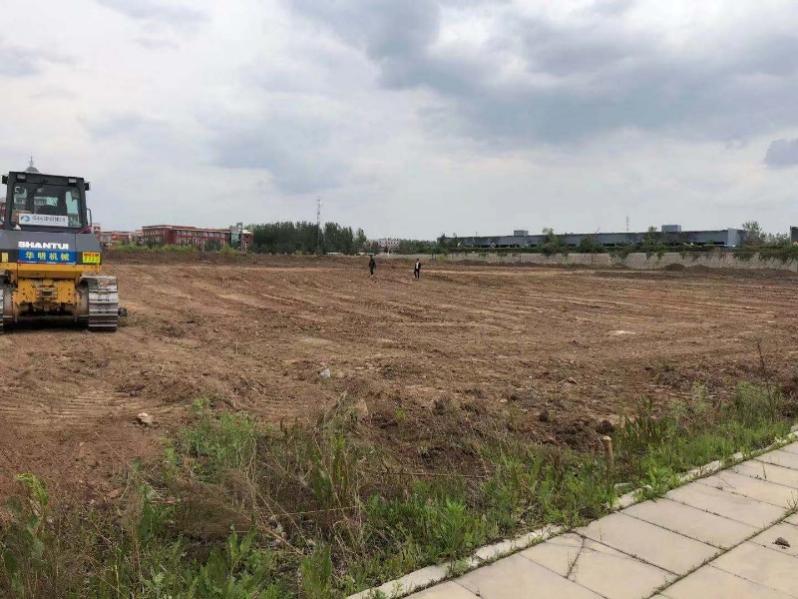

(1)场地平整。场地平整前必须确定场地设计标高,计算挖方和填方的工程量,确定挖方、填方的平衡调配,选择土方施工机械,拟定施工方案。

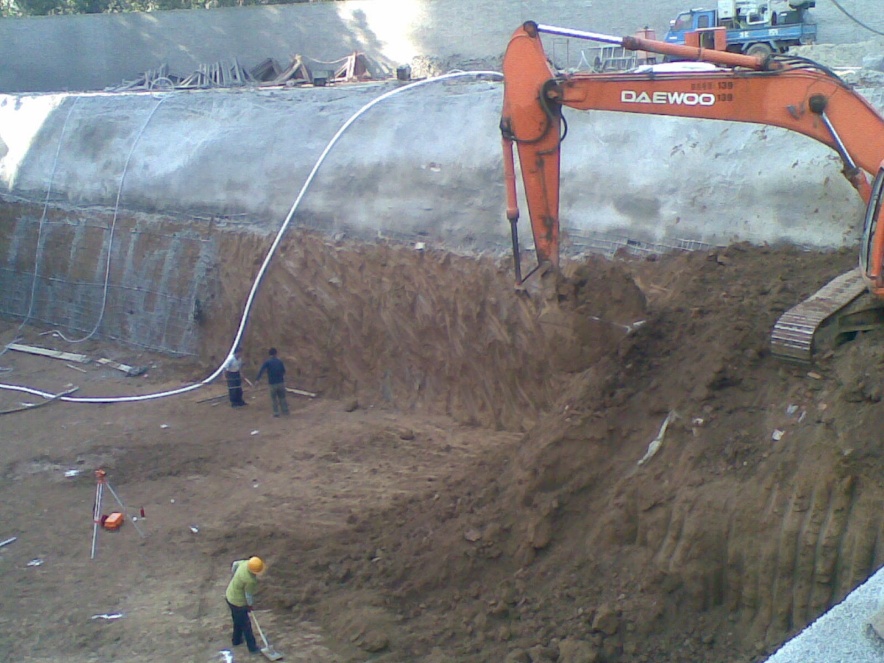

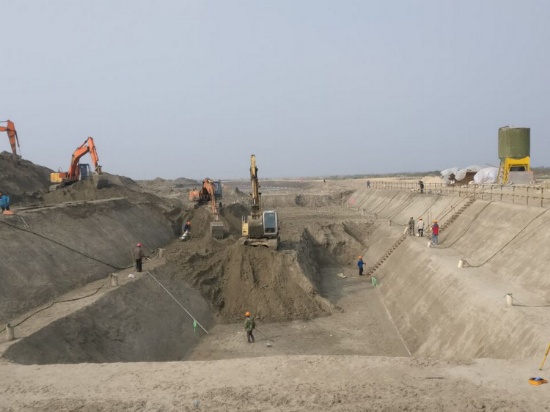

(2)基坑(槽)开挖。开挖深度在5m以内的称为浅基坑(槽),挖深超过5m(含5m)的称为深基坑(槽)。应根据建筑物、构筑物的基础形式,坑(槽)底标高及边坡坡度要求开挖基坑(槽)。
(3)基坑(槽)回填。为了确保填方的强度和稳定性,必须正确选择填方土料与填筑方法。填土必须具有一定的密实度,以避免建筑物产生不均匀沉陷。填方应分层进行,并尽量采用同类土填筑。
(4)地下工程大型土石方开挖。对人防工程、大型建筑物的地下室、深基础施工等进行的地下大型土石方开挖涉及降水、排水、边坡稳定与支护地面沉降与位移等问题。

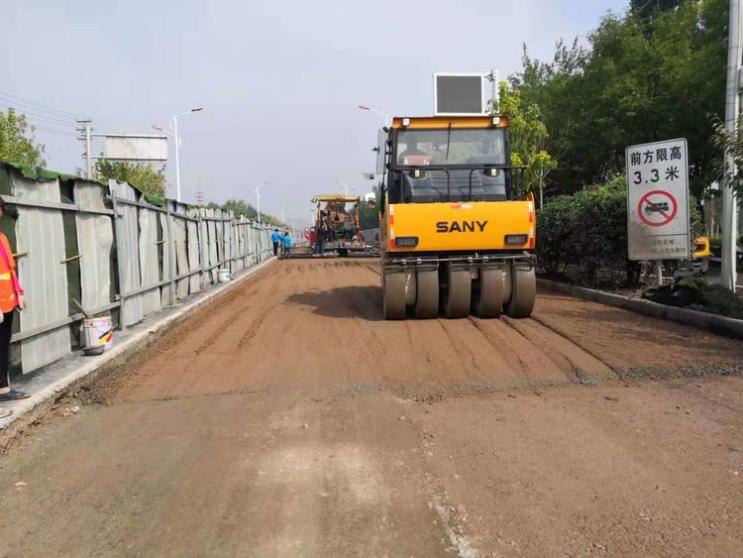

(5)路基修筑。建设工程所在地的场内外道路,以及公路、铁路专用线,均需修筑路基,路基挖方称为路堑,填方称为路堤。路基施工涉及面广、影响因素多,是施工中的重点与难点。

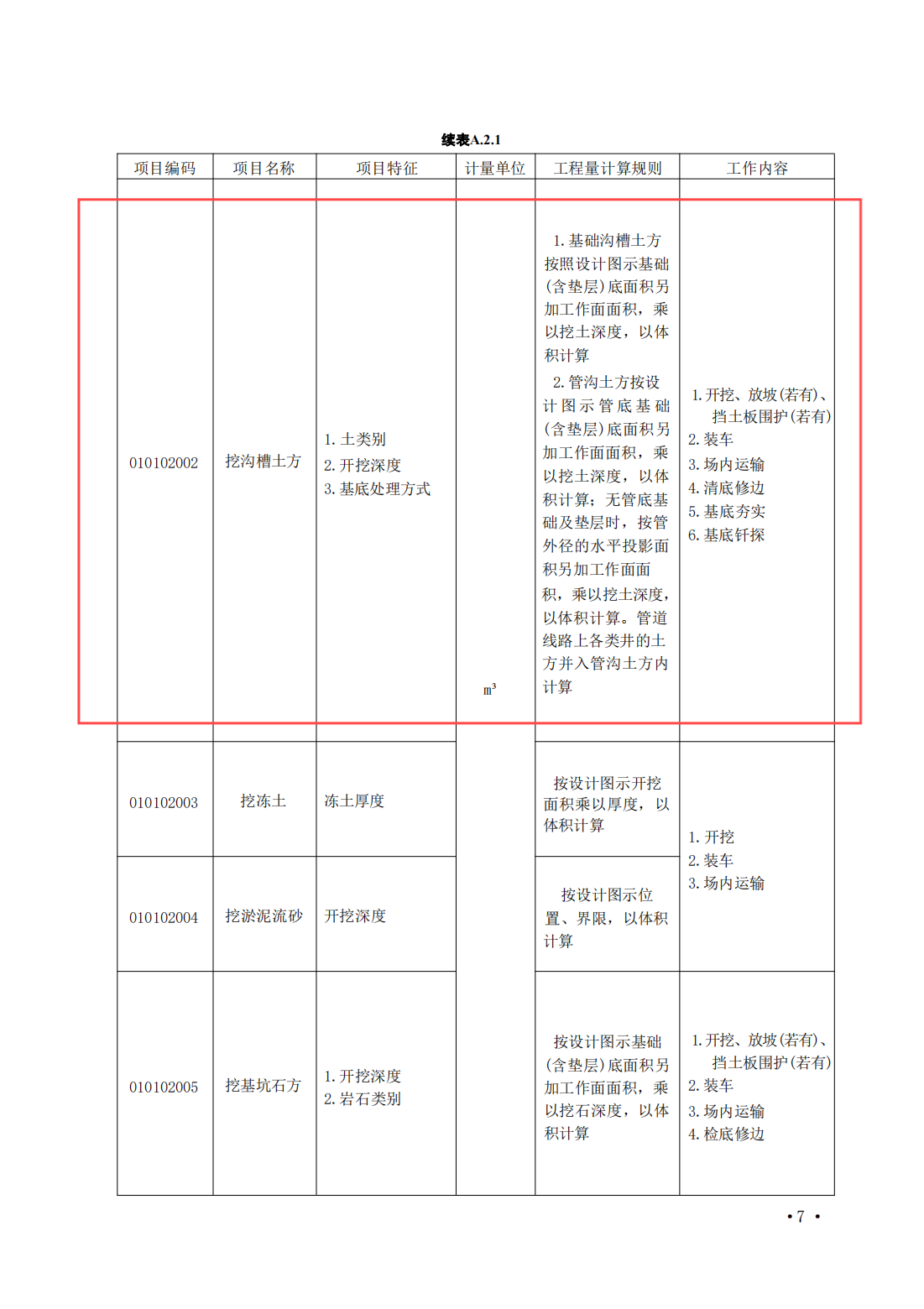

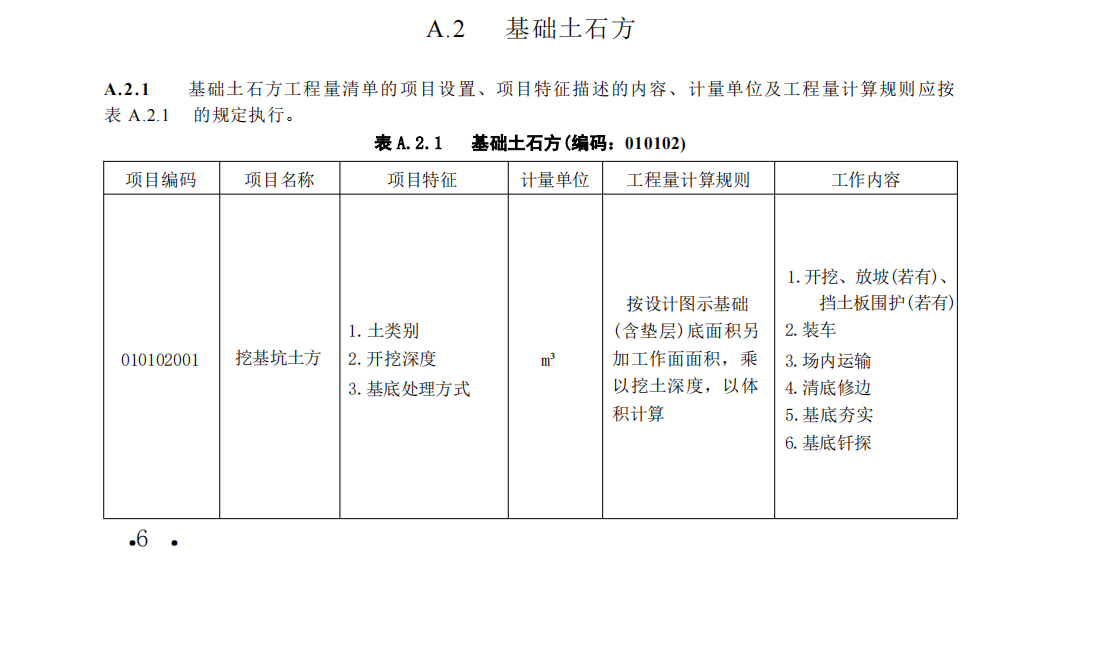

二、清单计量规则
三、案例分析

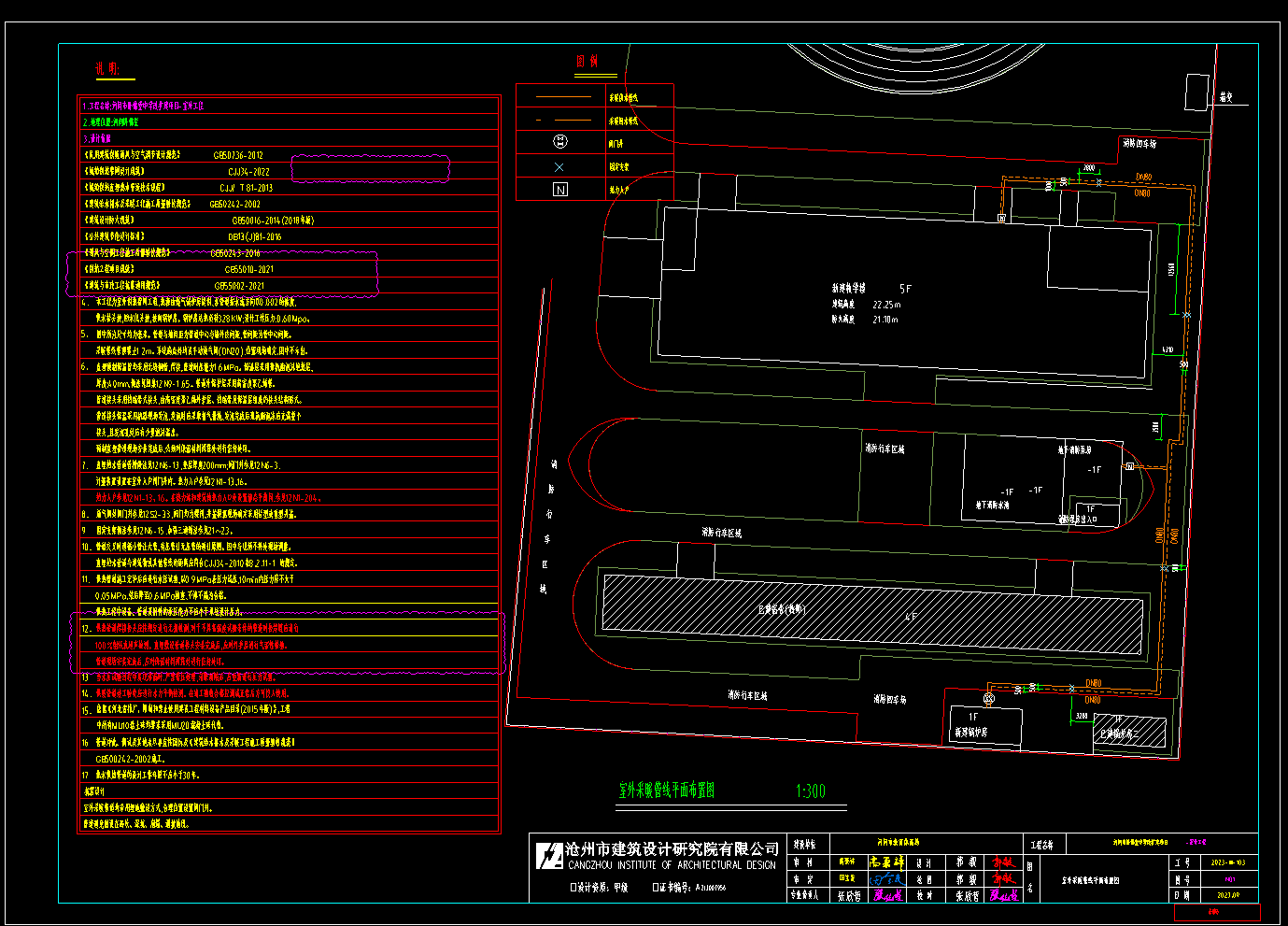

1.观察室外采暖管线平面布置图1:300，采暖管道室内外界限划分：以建筑物外墙皮1.5m 为界，入口处设阀门者以阀门为界，室外设有 采暖入口装置者以入口装置循环管三通为界。

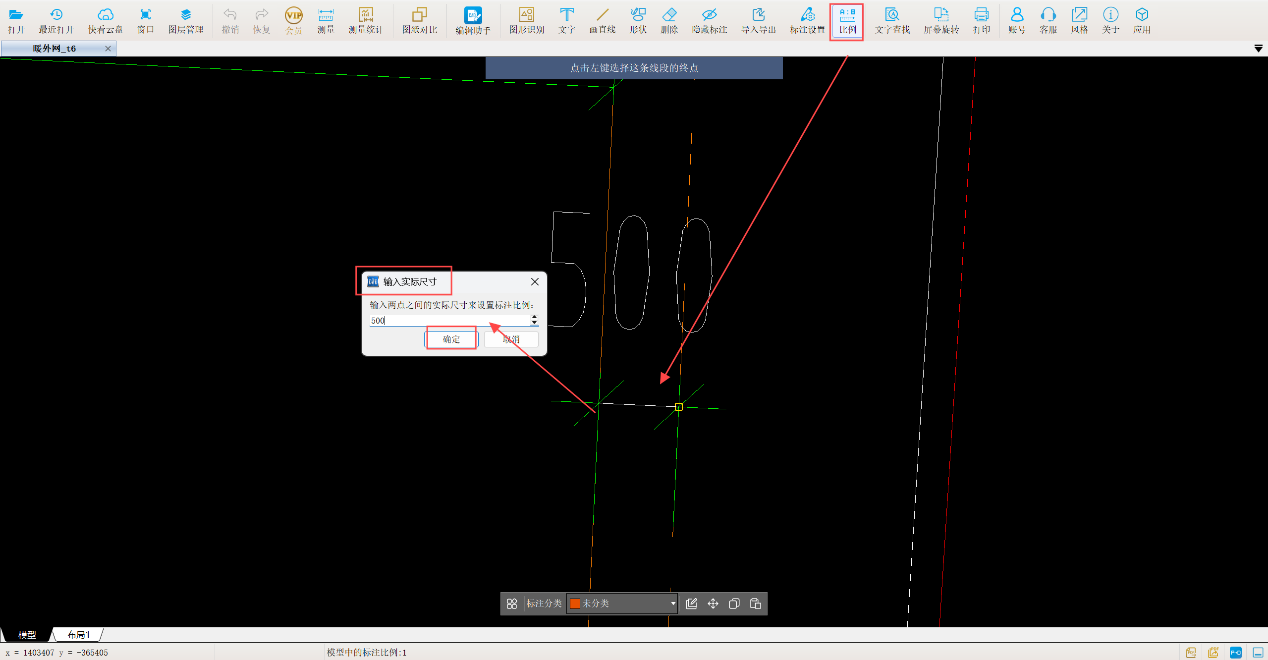

2. 经观察，采暖管线平面布置图的比例为1:300。为便于后续面积测量，利用CAD快速看图中的【比例】功能，任意量取一段距离并输入实际尺寸，确认后即可完成设置。

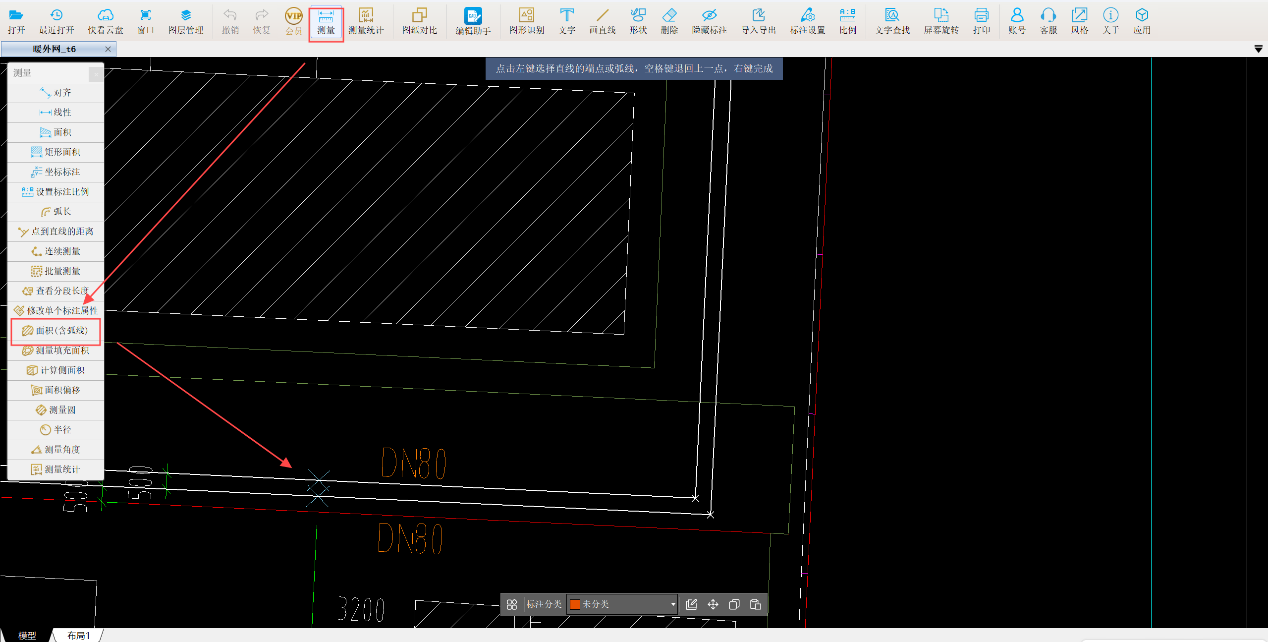

3.计算管道沟槽挖土方面积，首先使用CAD快速看图中的【面积】功能，沿采暖供水管和采暖回水管中心线绘制形成封闭面积。

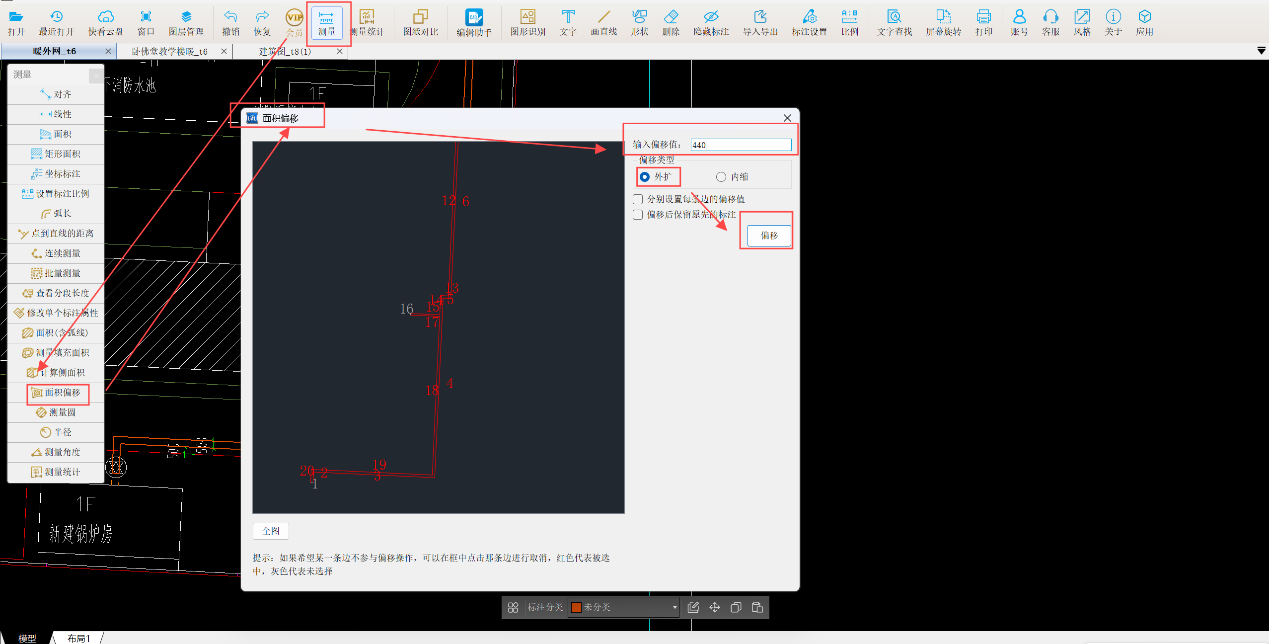

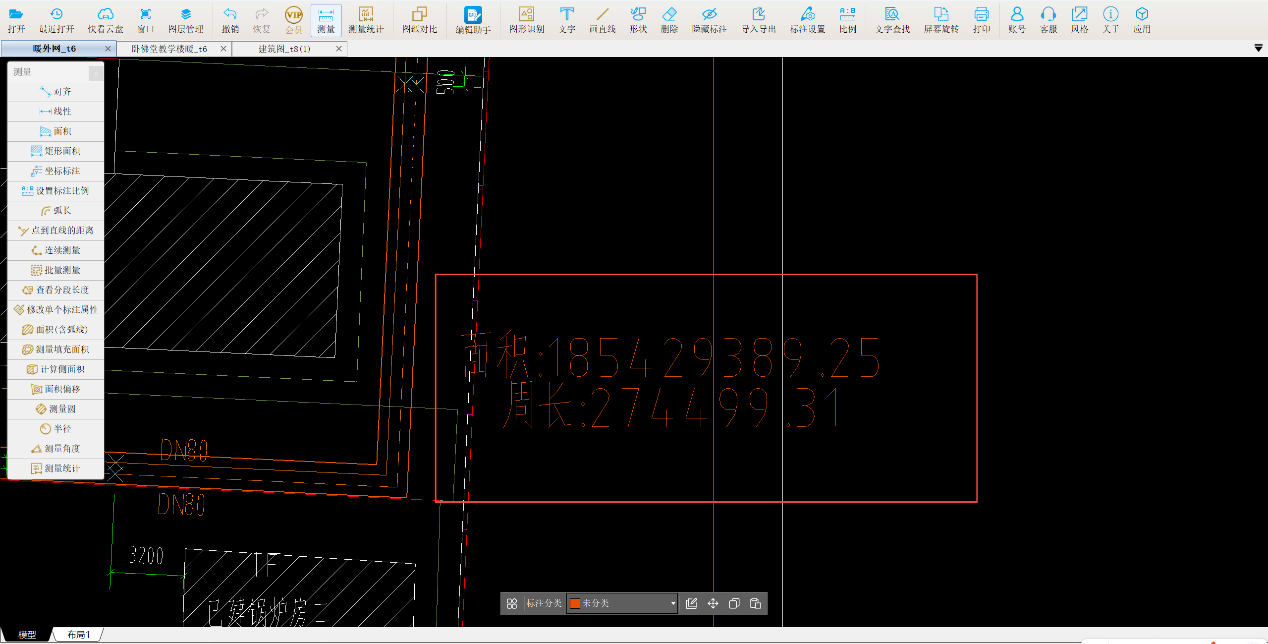

接着，启用【面积偏移】功能，选择需偏移的面积标注后弹出对话框，先勾选需偏移的线段，再输入偏移值“440”（垫层100+工作面300+80/2管径），选择偏移类型为外扩，确认无误后点击偏移。如图所示，管道沟槽挖土方面积为185.43m2。
管道沟槽挖土方以体积计算，面积乘以挖土深度=185.43*0.8=148.34m3。
挖沟槽土方和挖基坑土方，按设计图示尺寸以基础垫层底面积乘以挖土深度，按体积“立方米”计算。【面积】、【面积偏移】简化了面积计算，减少了误差，显著提升了工作效率。
