照明管线根数判断&工程量计算
在计算照明回路的时候，照明回路的材料材质，敷设方式以及配电箱系统图的视图方法再前面几期已经讲解完毕了，大家比较关注的是，管内穿几根线的问题，今天我们借助CAD快速看图的连续测量功能，为大家进行呈现。

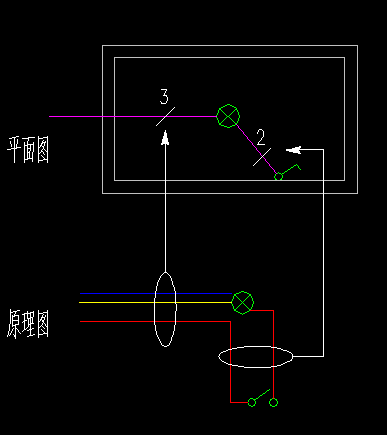

一、单联单控开关接线原理图
从配电箱引来三根线，分别是火线（红色），零线（蓝色），底线（黄色），火线经过灯具，但是不接入灯具，直接进入单联开关，与开关接线柱连接，零线，底线接入灯具，从开关处接出一根控制线接入灯具，用于控制灯具的亮和灭。这也就是第一段线标注为3根线，第二段线标注为2段线的原因。
二、双联开关接线原理图
从配电箱引来三根线，分别是火线（红色），零线（蓝色），底线（黄色），火线经过灯具，但是不接入灯具，直接进入双联开关，与开关接线柱连接，零线，底线接入灯具，从开关处接出2根控制线分别接入2个灯具，用于控制灯具的亮和灭。这也就是没短线段线标注为3根线的原因，虽然根数一样，但是线的类型不同，第一个3根线处是零线，地线，火线；中间三根线是一根火线，两根控制线；第三个3根线是一根火线，两根控制线。
三、总结：计算原理—管内穿线根数判断
1、常规情况，一般都是先到灯具，再到开关
2、火线从配电箱出来，接入开关
3、控制线从开关出来，接入灯具
4、零线从配电箱出，连接灯具，不连开关
5、地线从配电箱出，连接灯具，不连开关
6、单控开关处的线根数为联数+1，就是单联开关两根线，双联开关三根线，以此类推

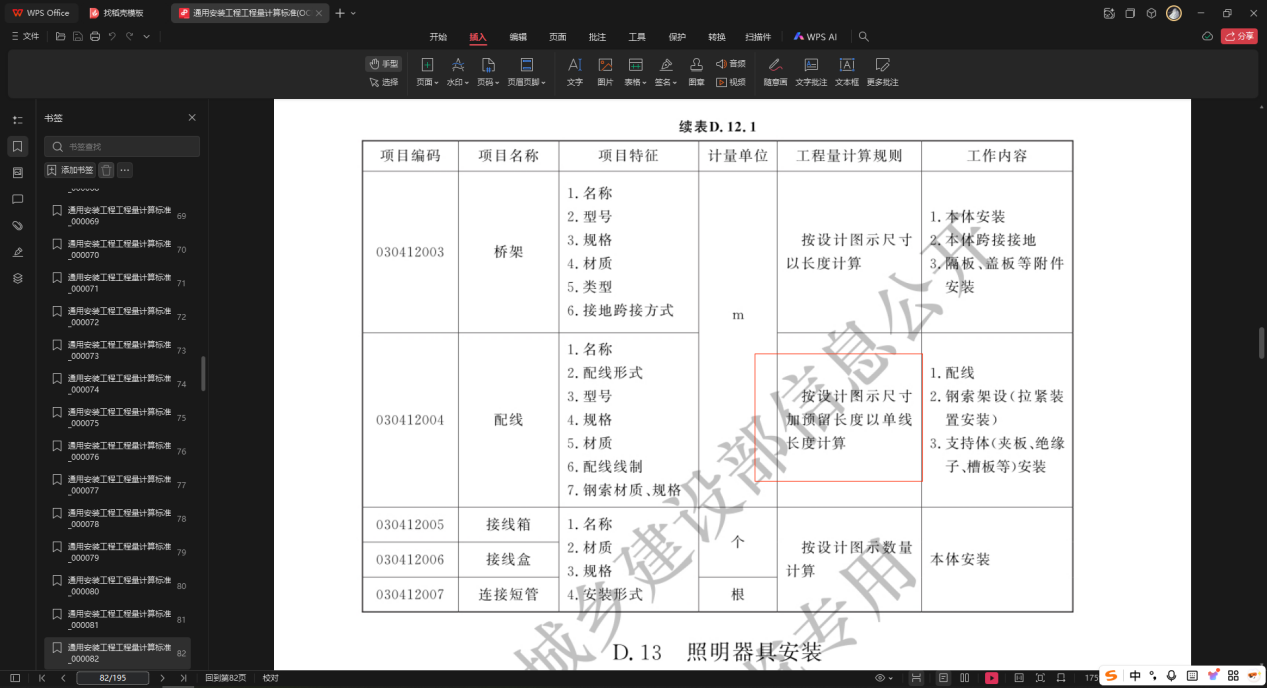

四、计算规则
五、计算实例

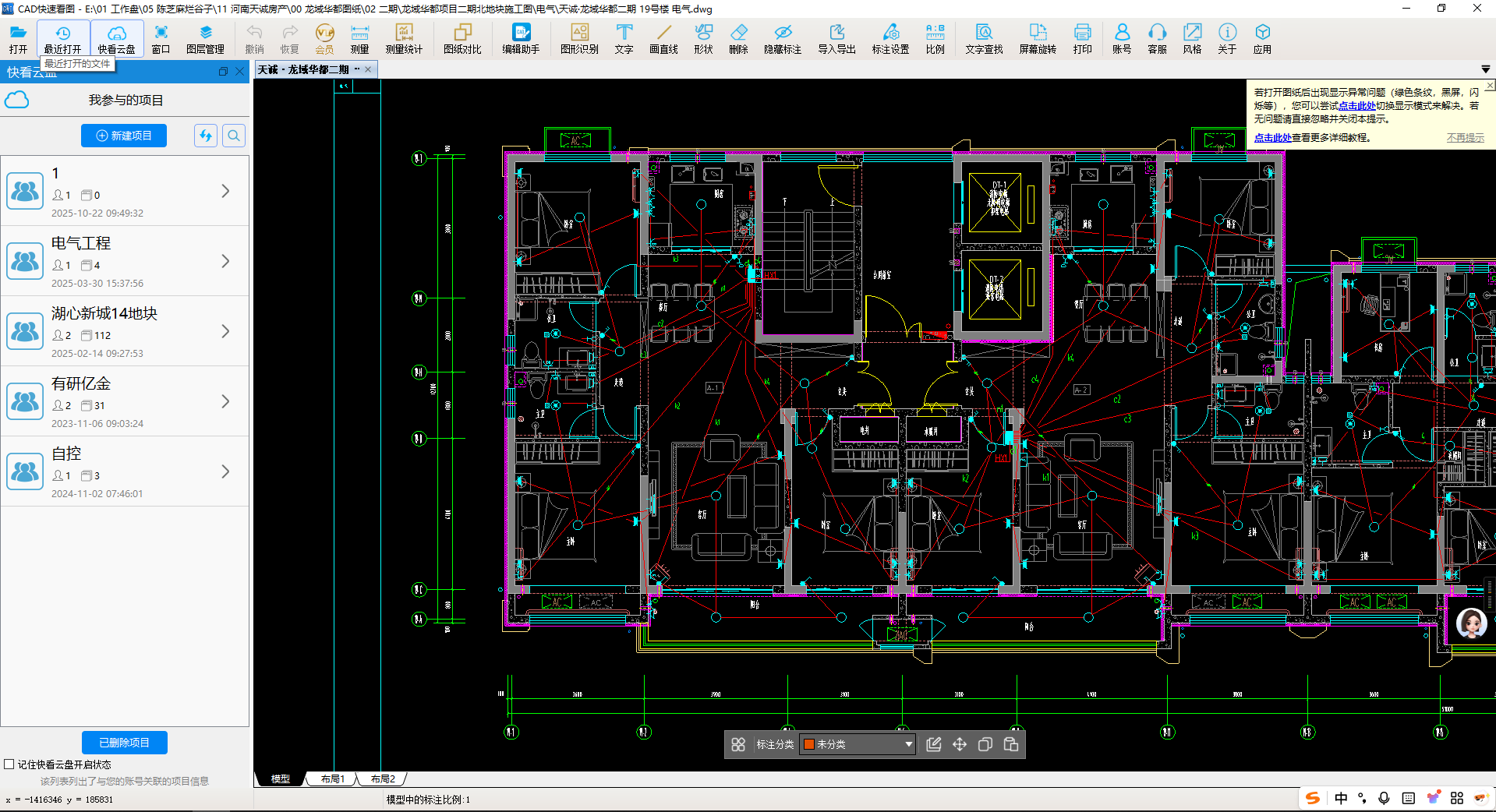

首先，我们来看下下面的案例，下图所示为户内照明回路，已知照明回路线性信息为BV-3*2.5-PC20，层高为2.9米，配电箱尺寸为450*350*150mm，开关距地1.3m,配电箱距地1.6m，我们结合上面所讲，运用CAD快速看图连续测量，分类测量线缆长度。

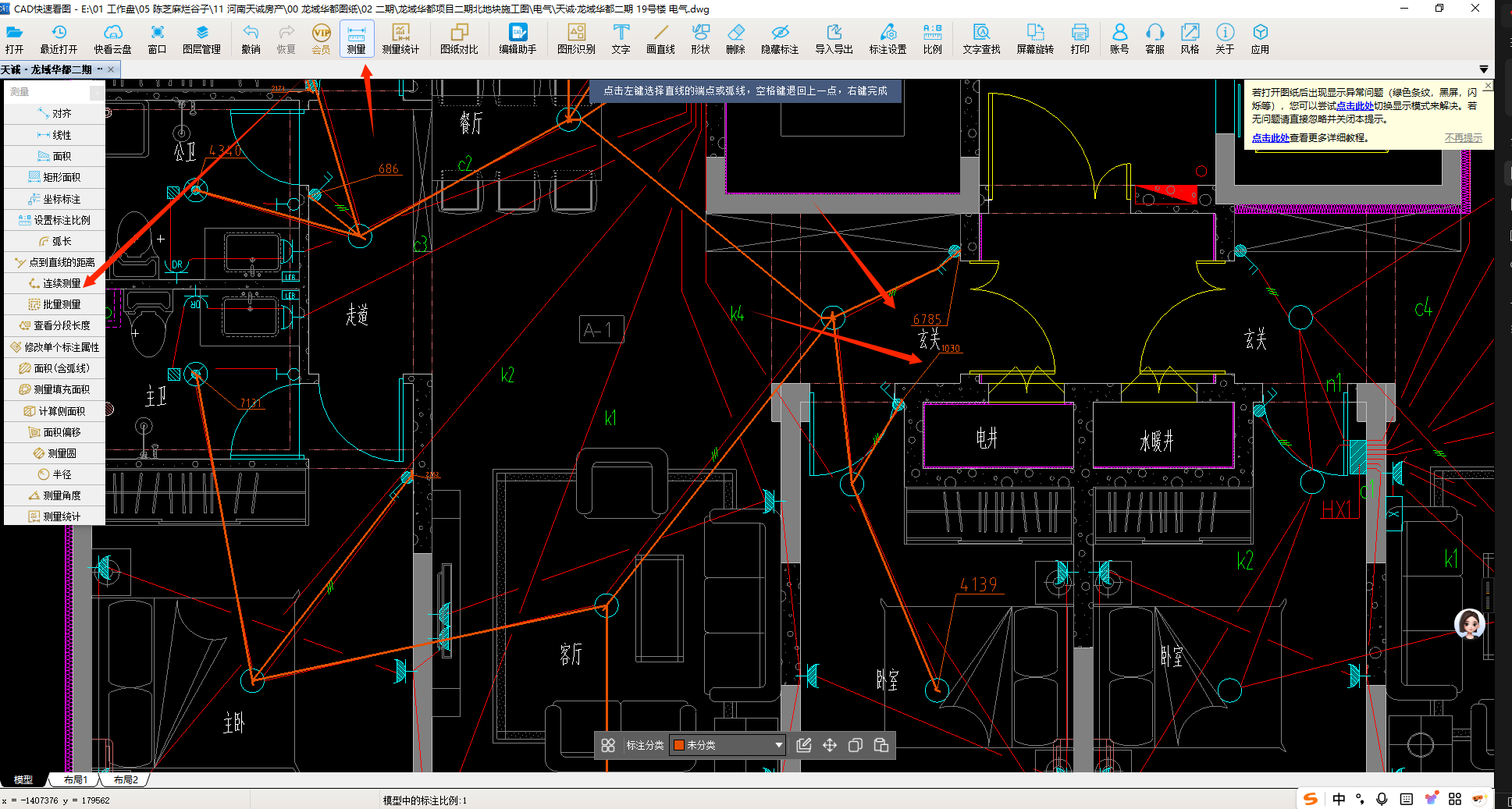

然后，触发连续测量命令，根据判断的线缆根数，分类测量长度

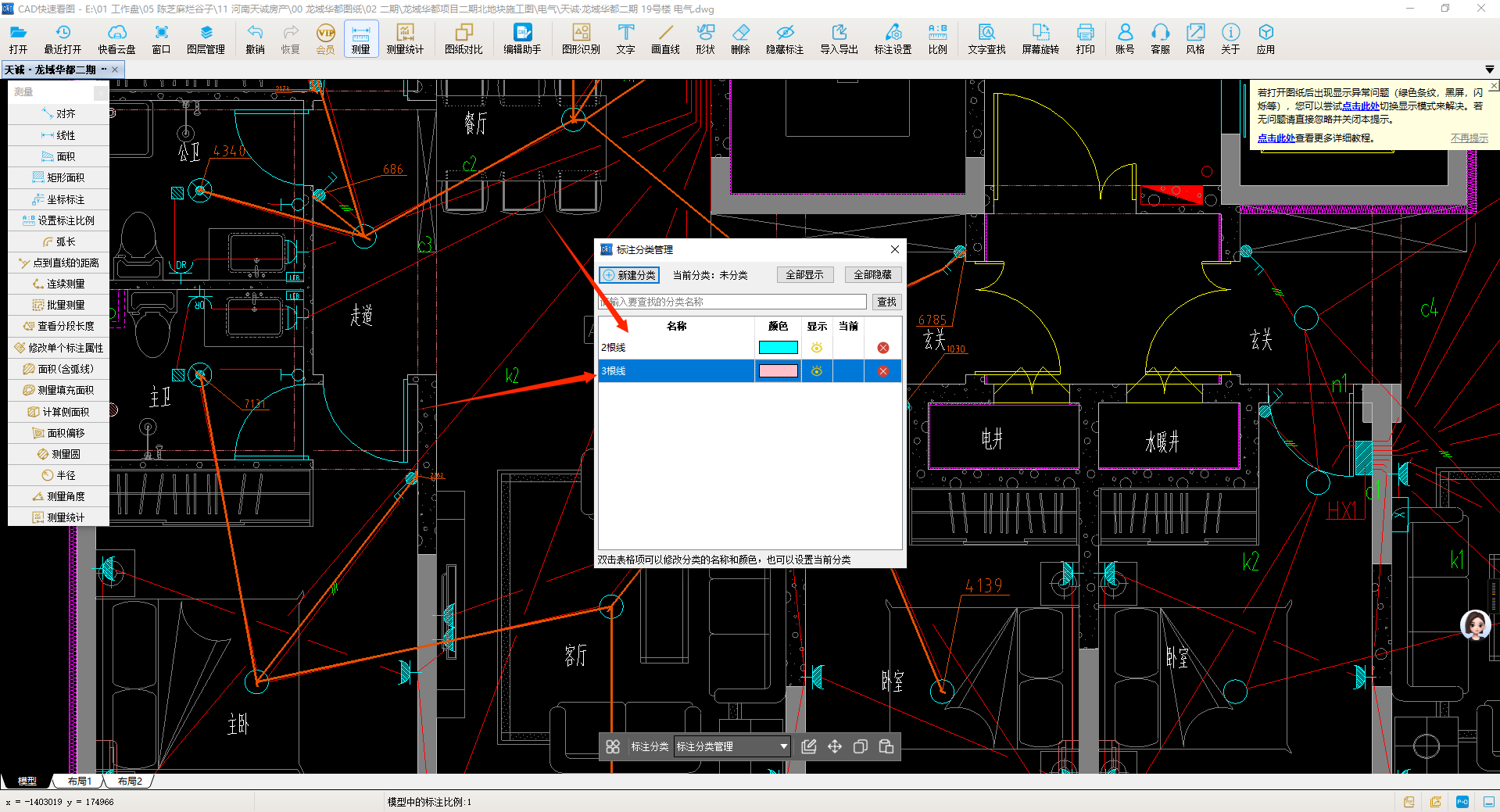

其次，根据线缆根数，进行分类操作

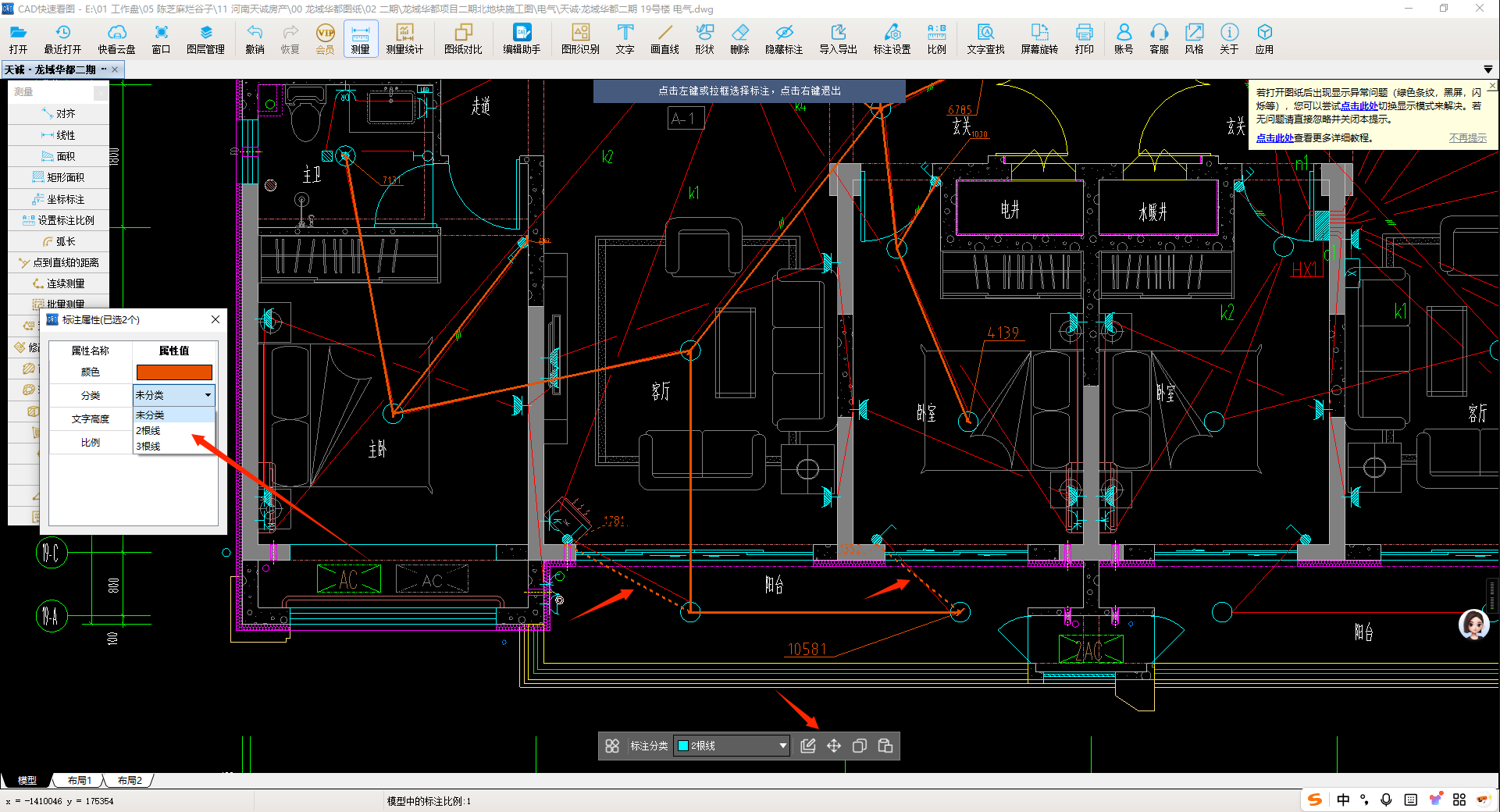

然后，分别修改标注属性

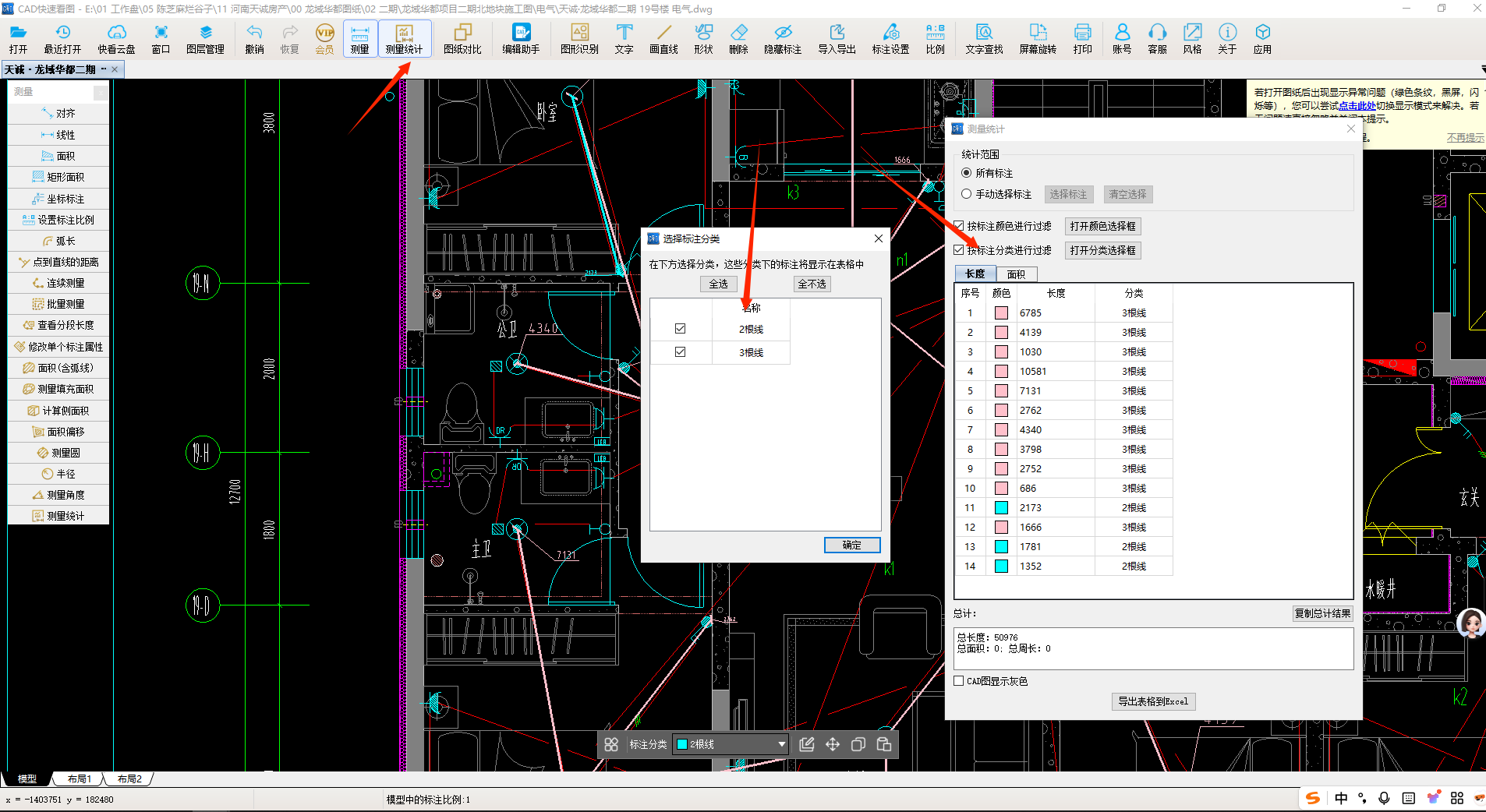

最后通过测量统计命令，得到管内两根线多少米，管内三根线多少米
管内穿两根线长度为5.306米，管内穿3根线长度为45.67米，此为水平长度，结合计算规则，总长度为：
管内穿两根线：
5.306*2+（2.9-1.3）*3*2=20.212 米
管内穿3根线：
45.67*3+（2.9-1.6-0.35）*3+（2.9-1.3）*5+（0.45+0.35）*3=150.26米
综上，照明回路BV线总长度为20.212+150.26=170.412米
以上就是利用CAD快速看图结合管内穿线根数判断方法计算照明回路线缆长度的完整过程，通过准确判断线缆根数、分类测量并结合计算规则，即可高效得出总长度，为工程材料统计提供精准数据。
#照明回路#管线#CAD快速看图#连续测量
