排水管阻火圈计算&安装说明
在给排水专业中，关于阻火圈的设计说明，一直有一个困扰，PVC排水管出屋面，是否计算阻火圈呢？结合定额规范、安装说明，清晰计算规则，结合CAD快速看图编号文字进行计量。
1、安装说明

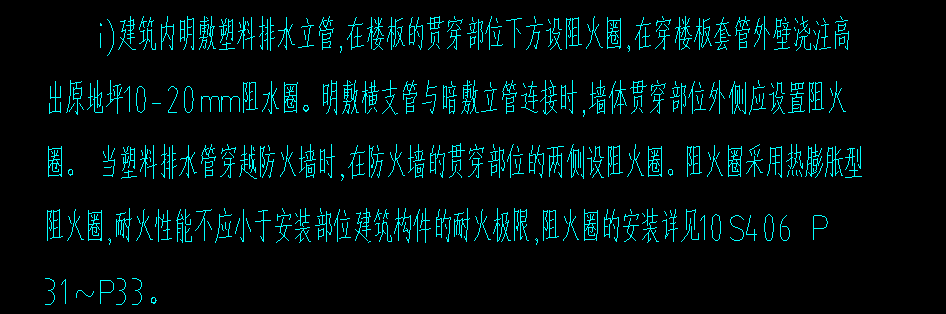

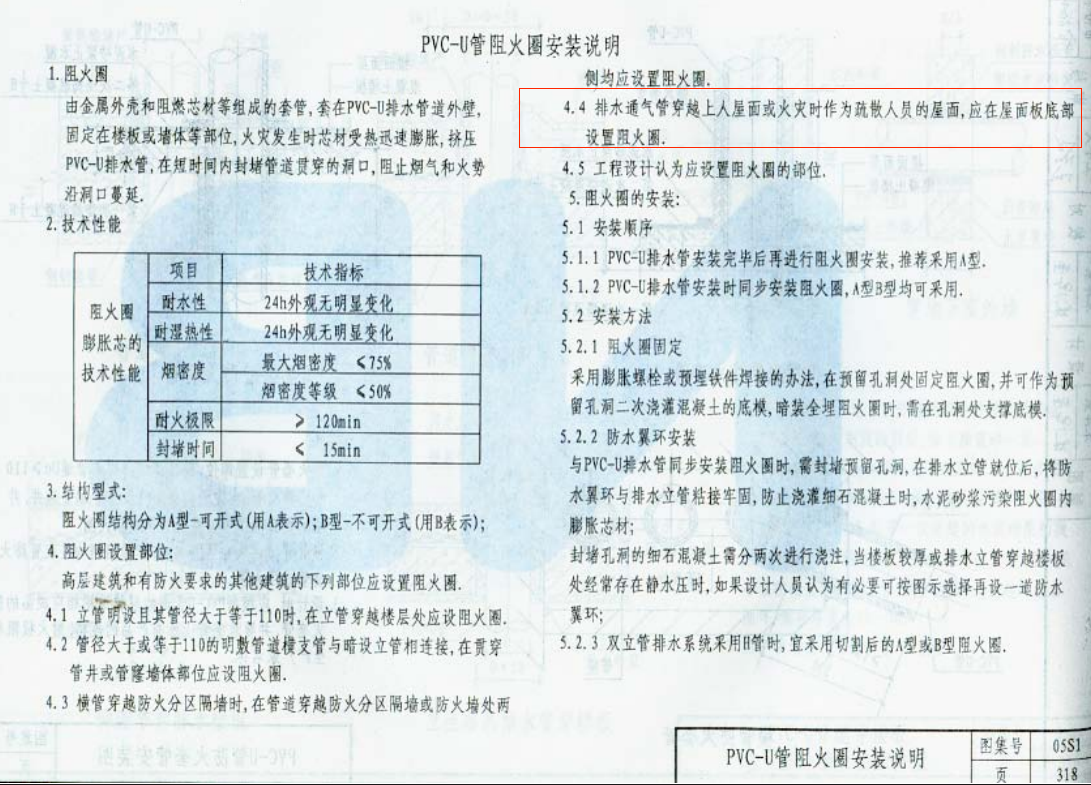

PVC排水管出屋面处，除了常规需要计算刚性防水套管以外，还需要计算阻火圈，其规定是在05S1-318页上面，结合96S341共同构成排水管的计算指引。

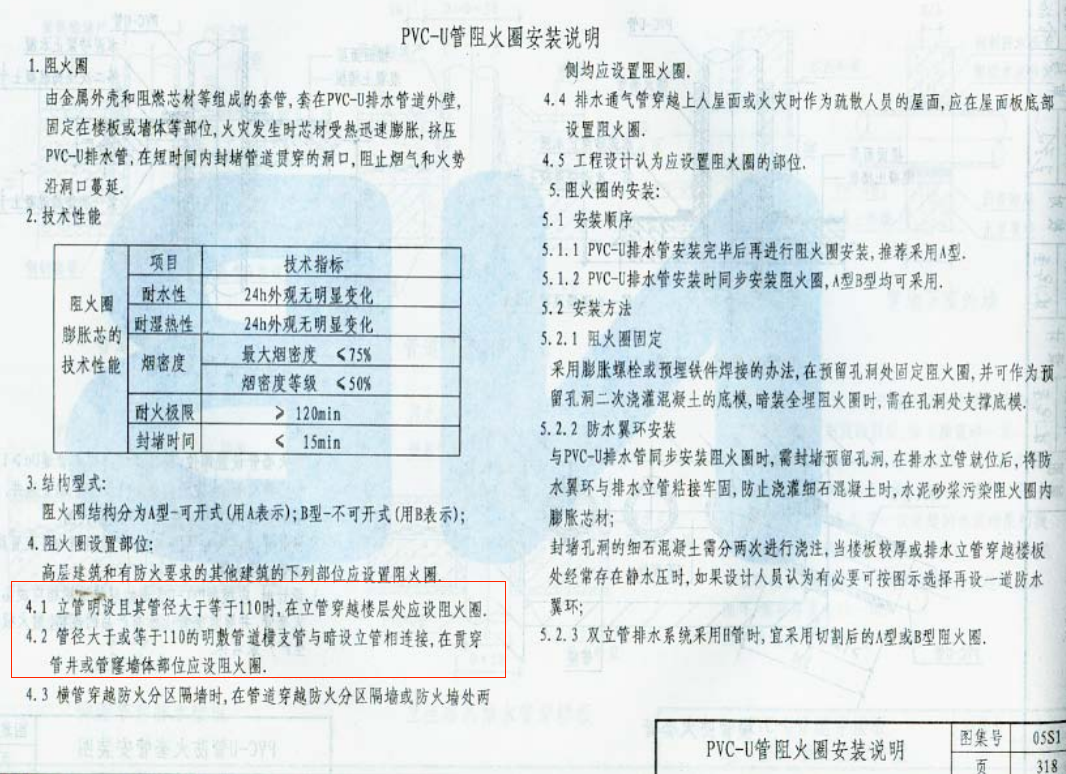

2、05S1-318页左下角回答了为何100以上才设置阻火圈的问题
3、那种开敞阳台（交工验收时候不封闭的阳台）虽然雨水立管是100mm的，但是不需要阻火圈。
4、再有就是PVC排水管地下室水平段要是穿越了两个防火分区时候，水平管子穿墙也是需要在两侧都安装阻火圈的。

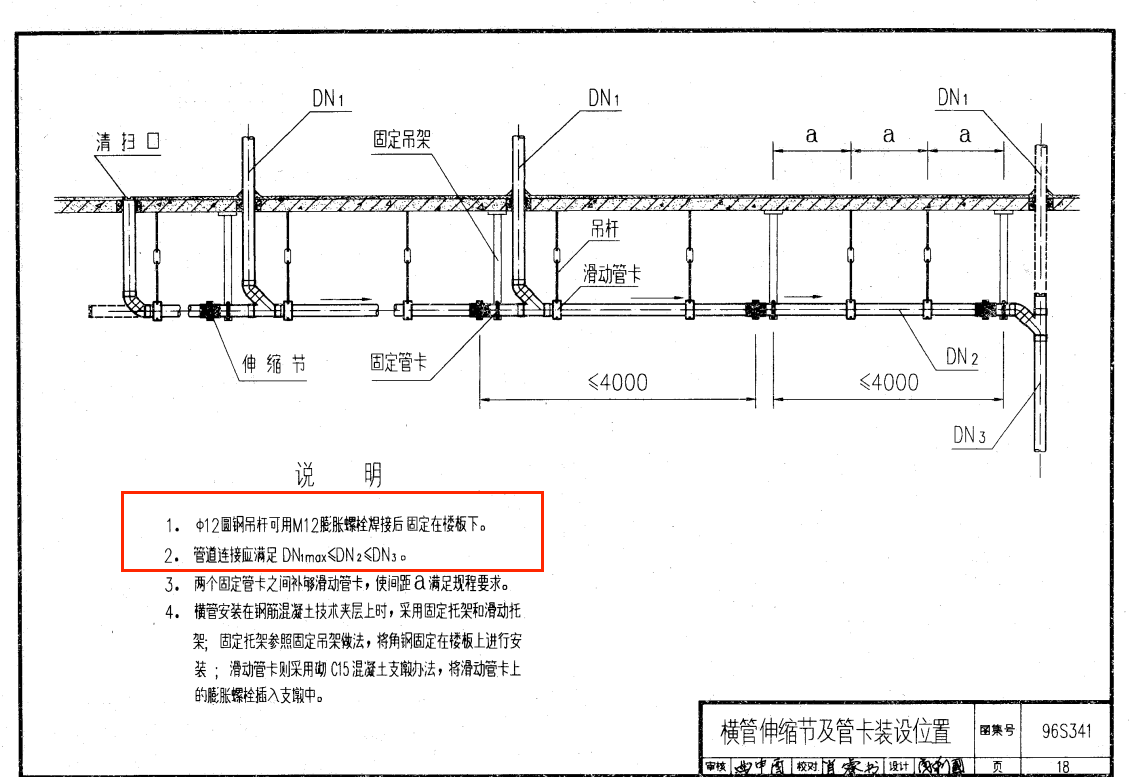

5、PVC排水管地下室水平段的支架在05S1-312页上面，96S341-18页（是4米间距角钢支架，中间是圆钢吊架）
二、计算实例

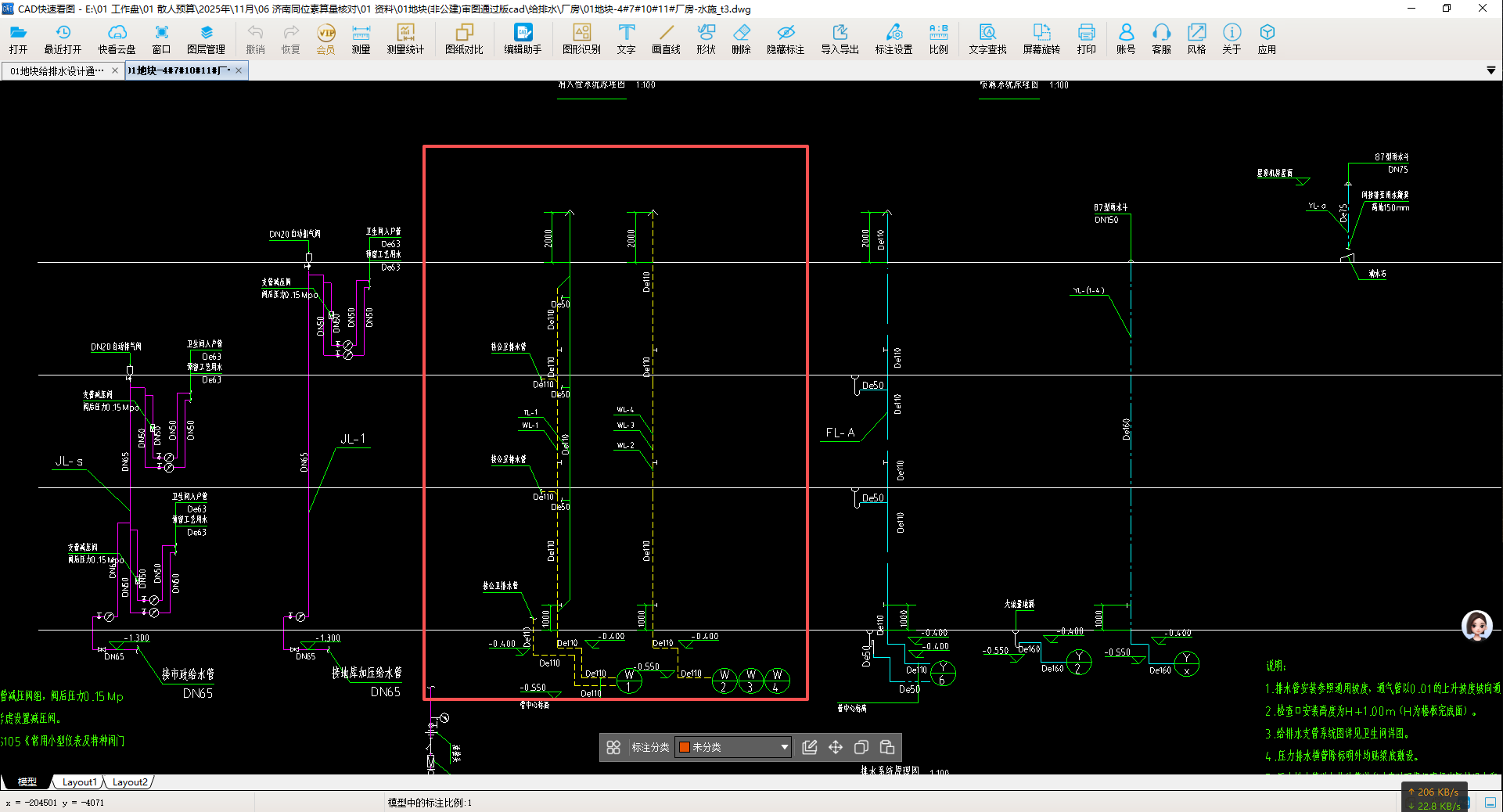

1、我们打开案例图纸，找到给排水系统图

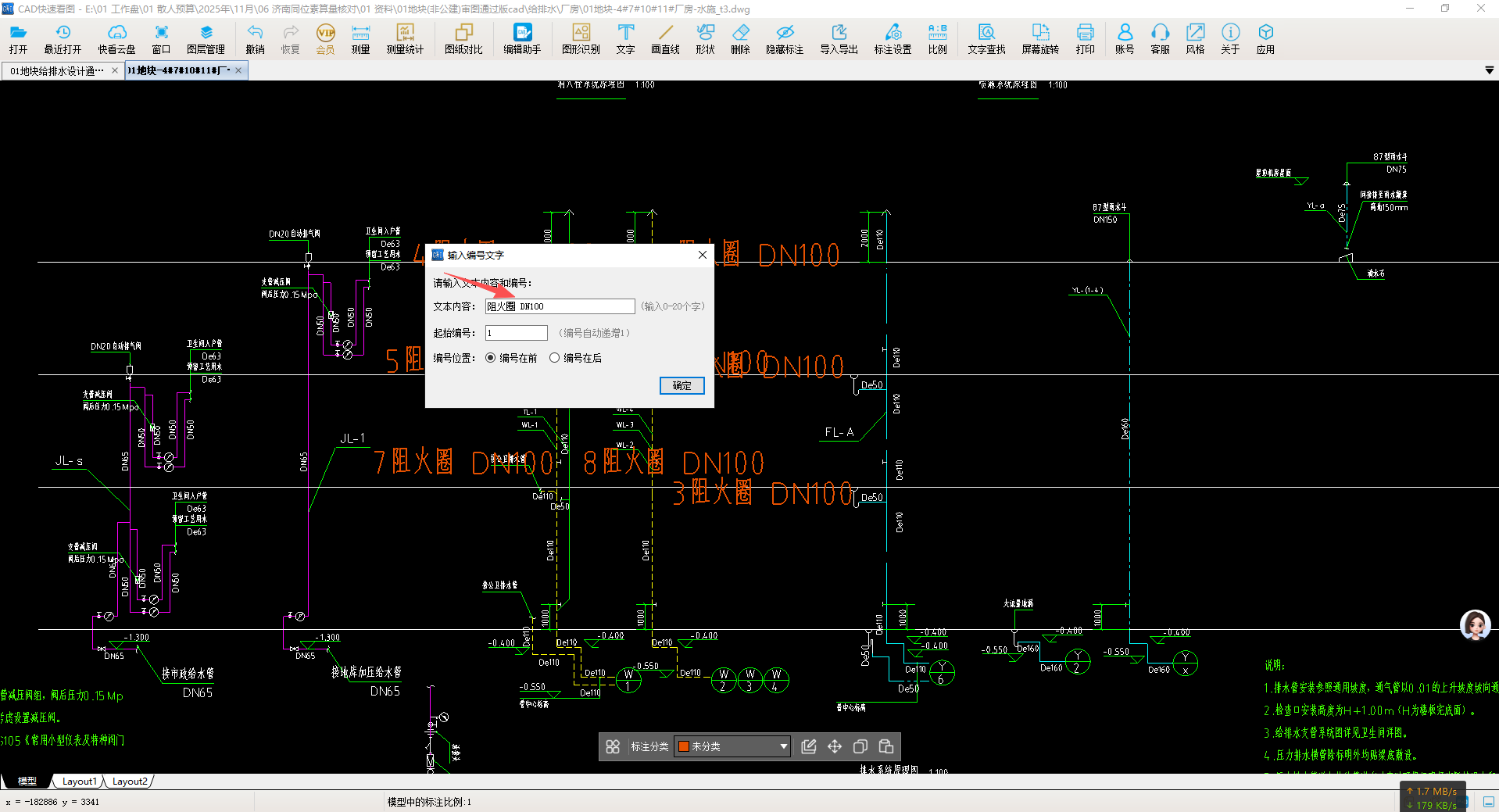

2、我们用CAD快速看图编号文字进行统计

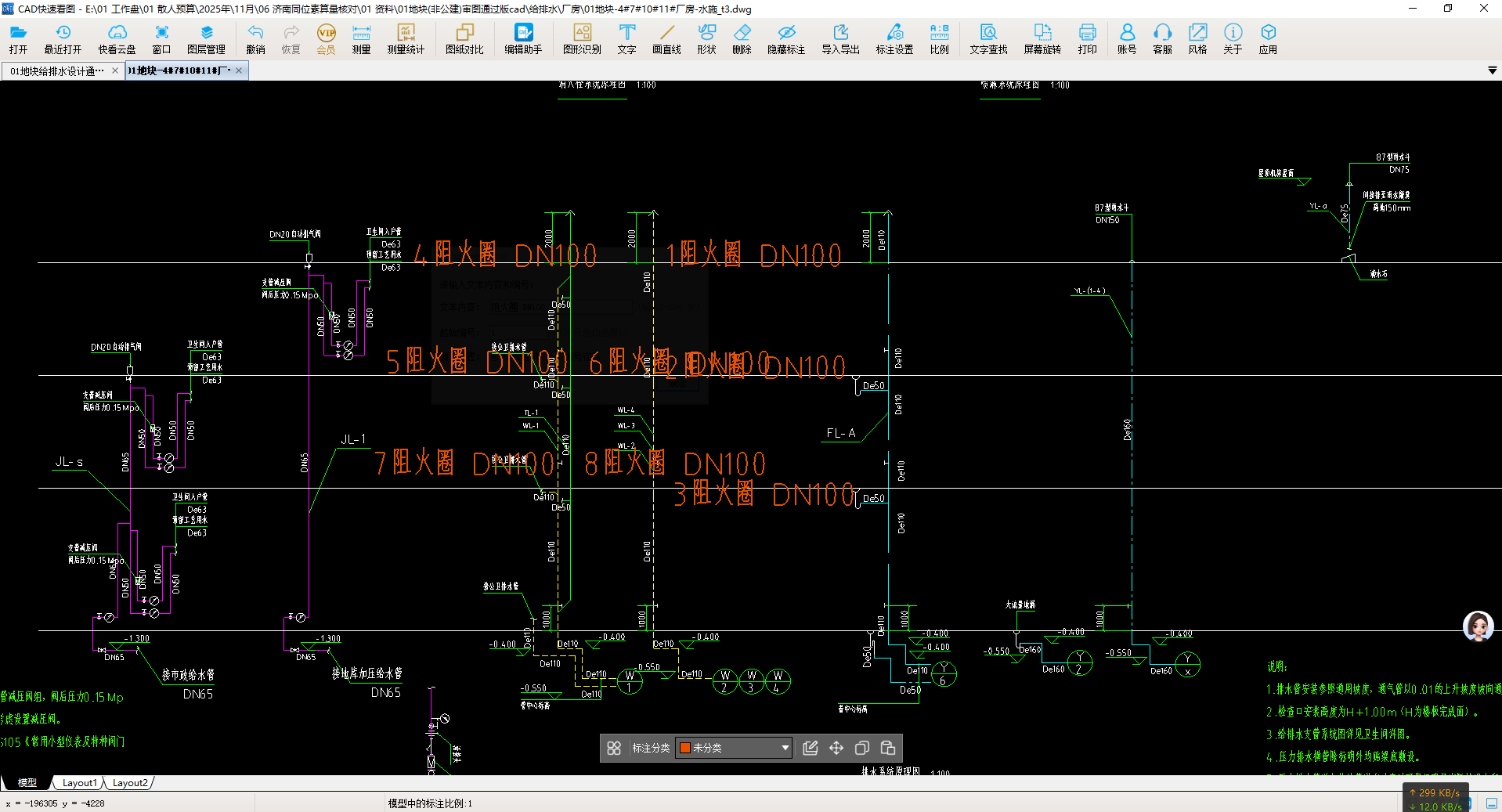

3、统计结果如下图所示

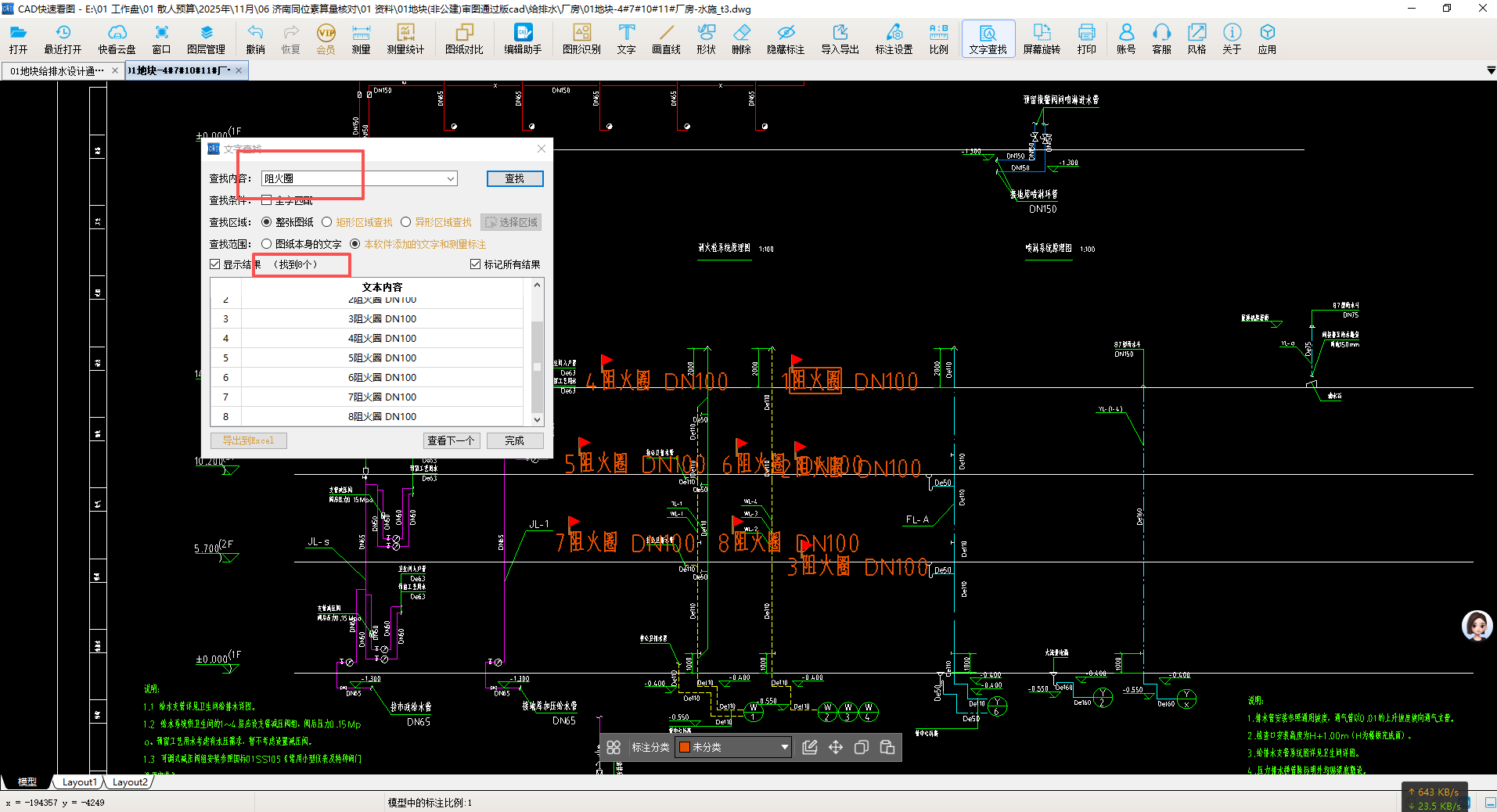

4、我们可以结合文字查找命令，勾选本软件添加的文字和测量标注选项，可以得到下图结果
5、其中编号1、2、3在WL-2、WL-3、WL-4系统图上，倍数为3
因此总数为
5+3*3=14个
综上，排水系统阻火圈计算需依据05S1、96S341等规范，明确PVC排水管出屋面处（除刚性防水套管外）、地下室水平段穿越两个防火分区时（两侧均设）需设置，开敞阳台雨水立管（100mm）等特殊情况除外；通过使用CAD快速看图，结合图纸系统图及编号文字统计，可高效准确得出数量，准确计算工程量。
#排水系统#CAD快速看图#编号文字#阻火圈
