装饰算量中如何绘制防水
广联达BIM装饰计量
2025-12-16
|
2868阅读
3
赞
如何计算防水
算量之前先了解新清单和定额对于防水的计算要求；

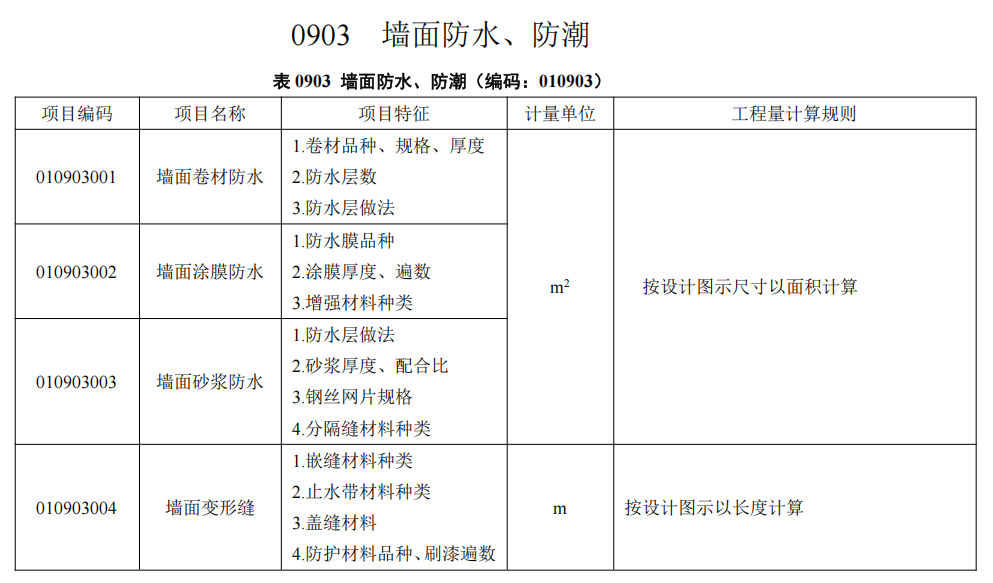

新清单要求：防水区分楼地面和墙面，墙面防水高度＞300mm的按墙面计算，反之按地面防水计算；

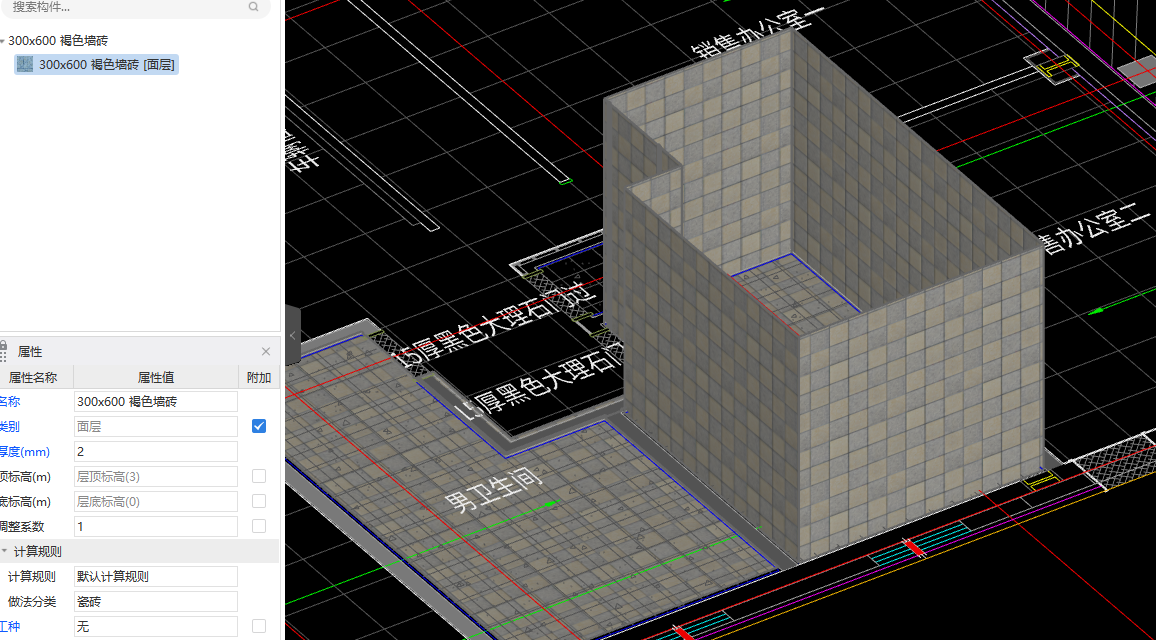

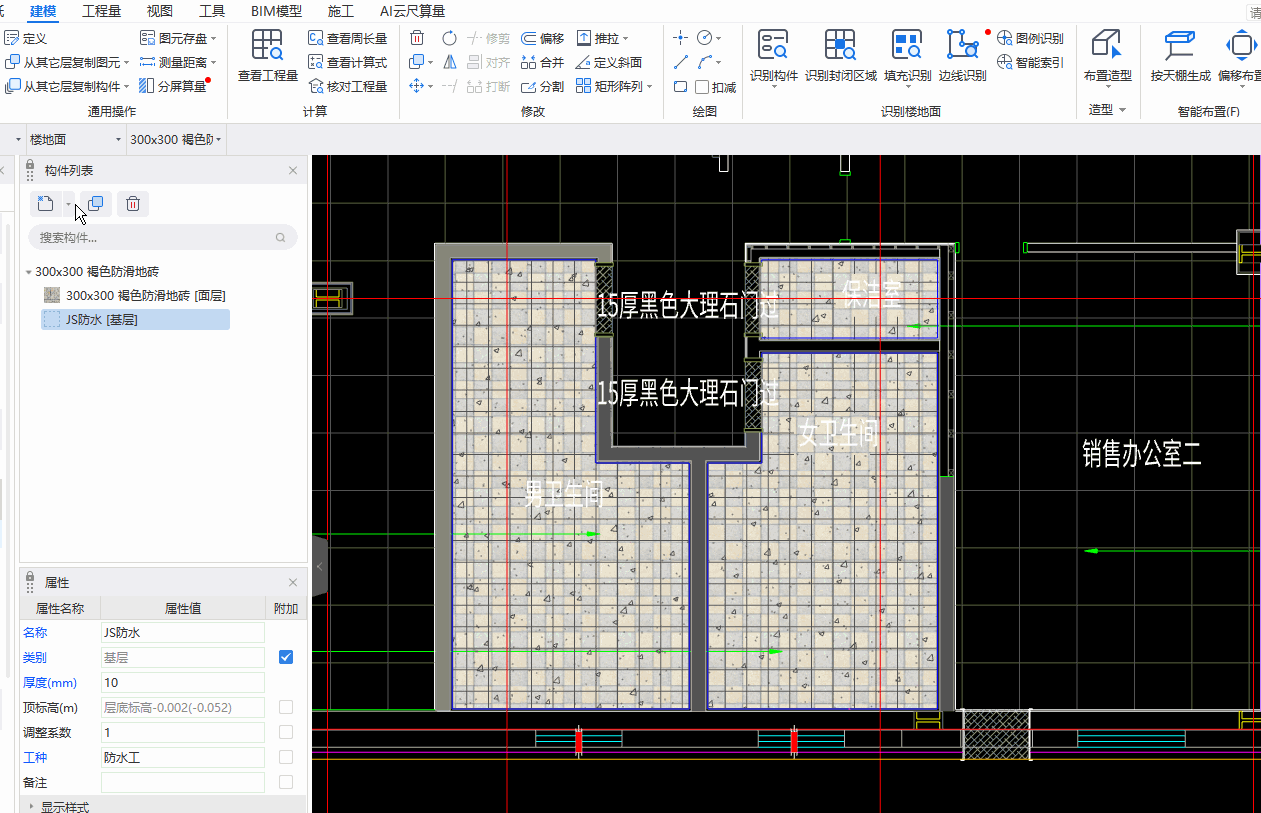

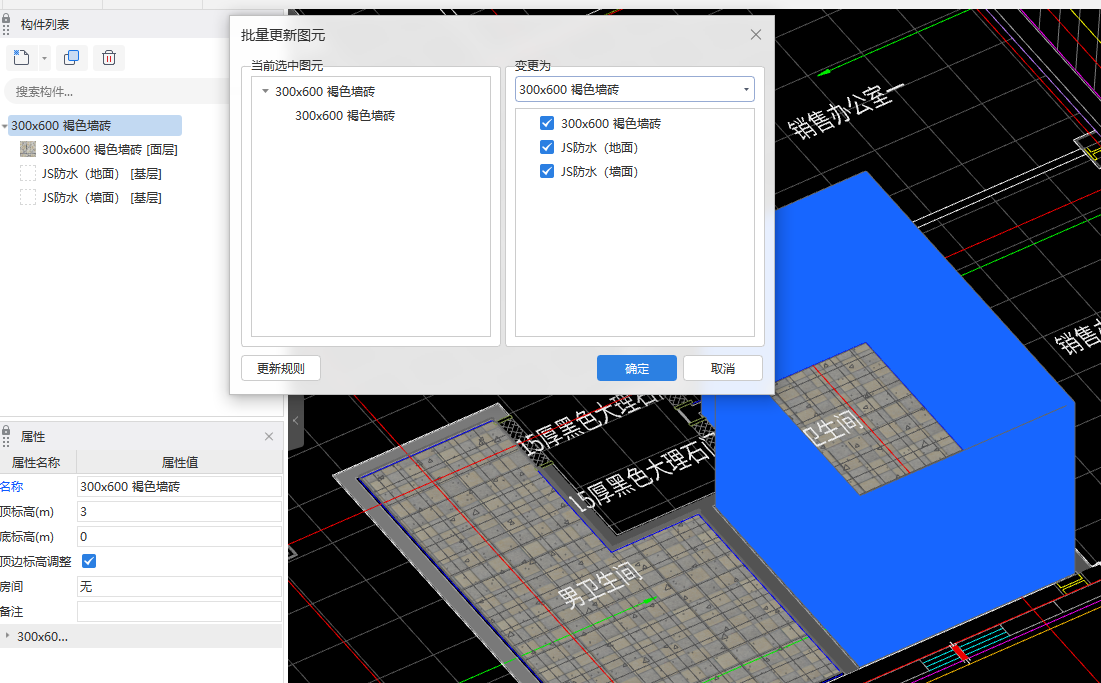

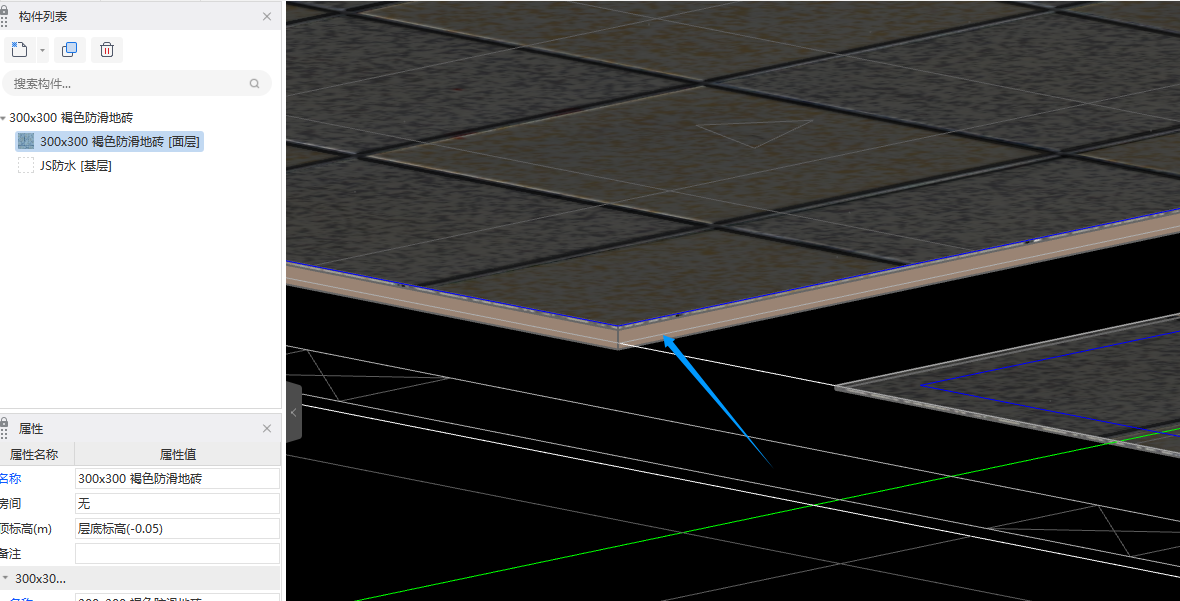

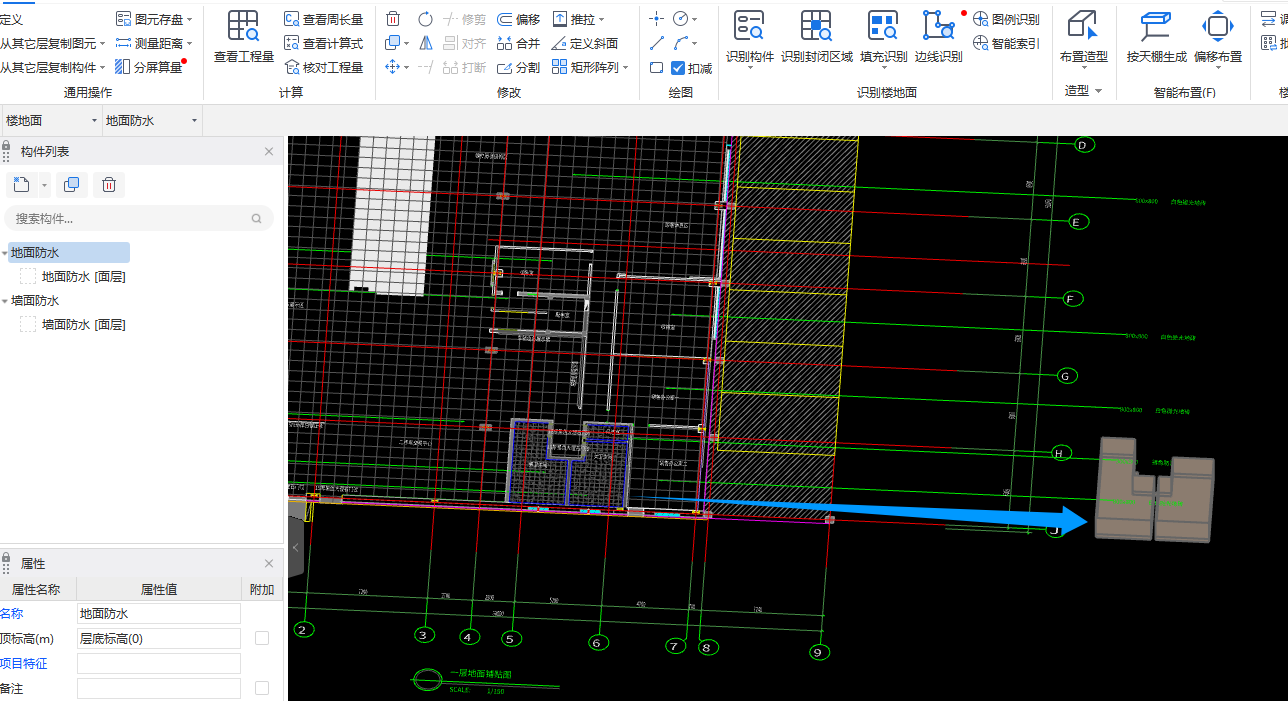

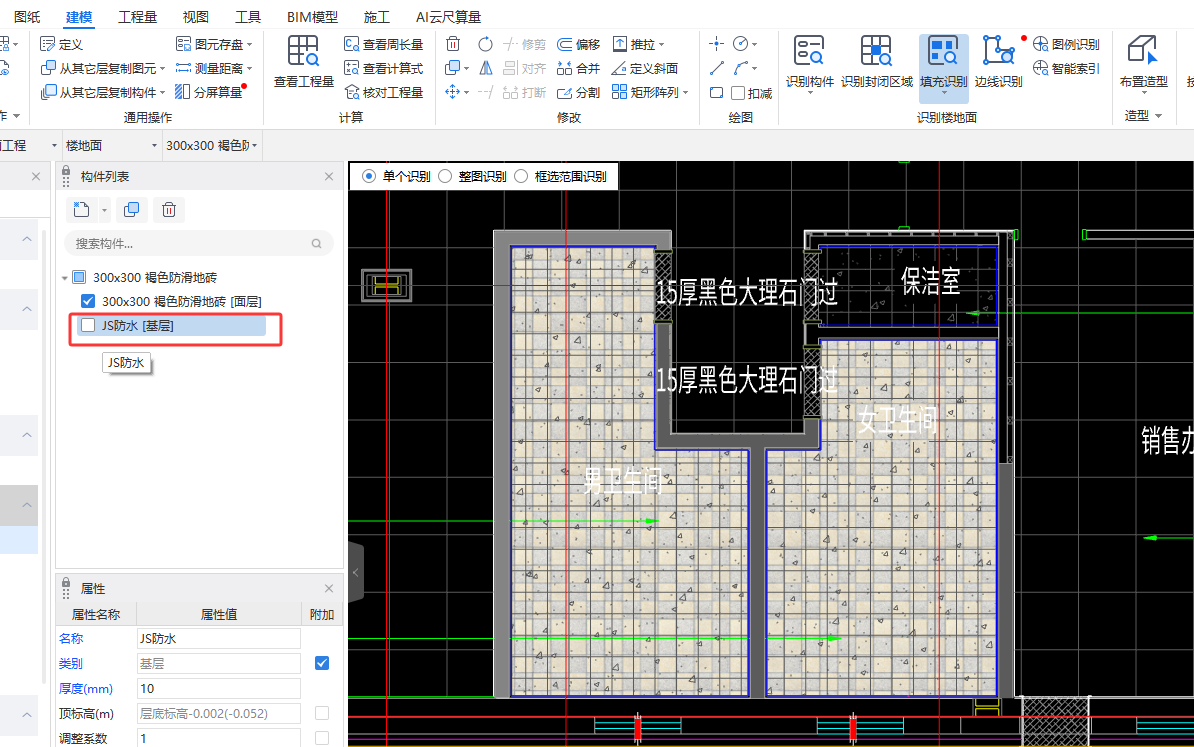

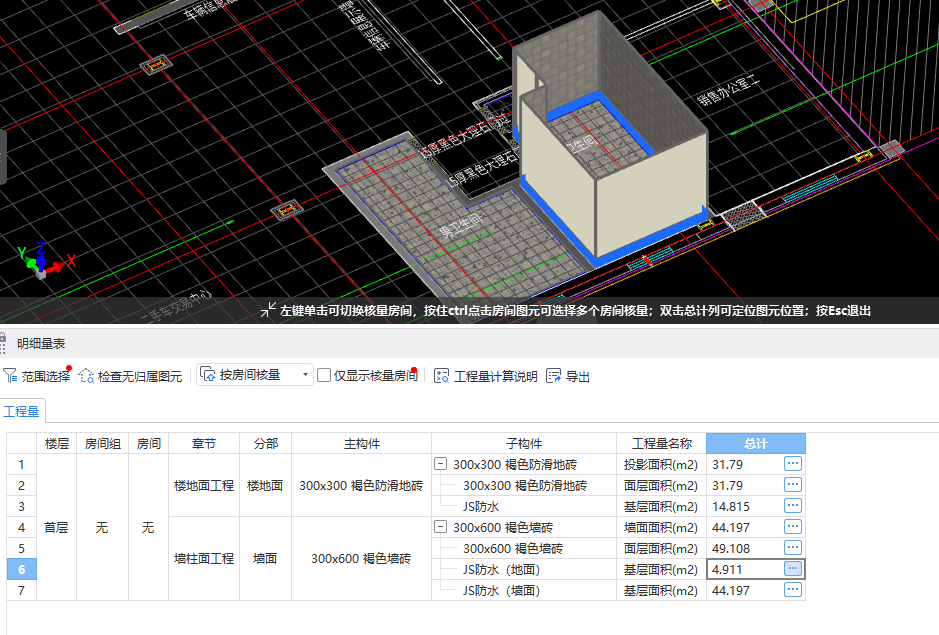

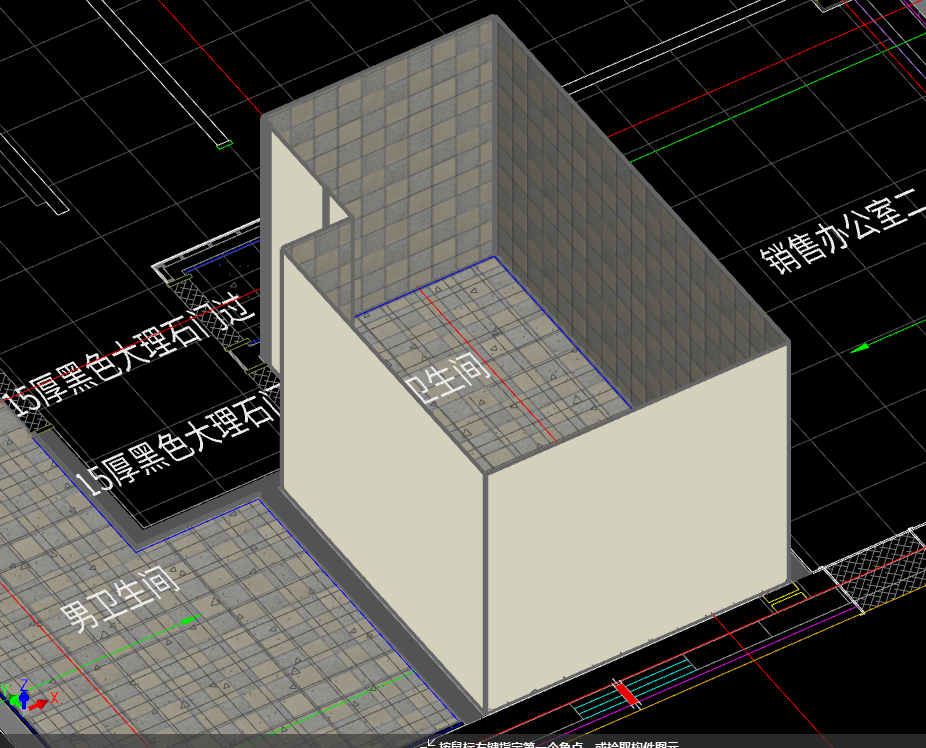

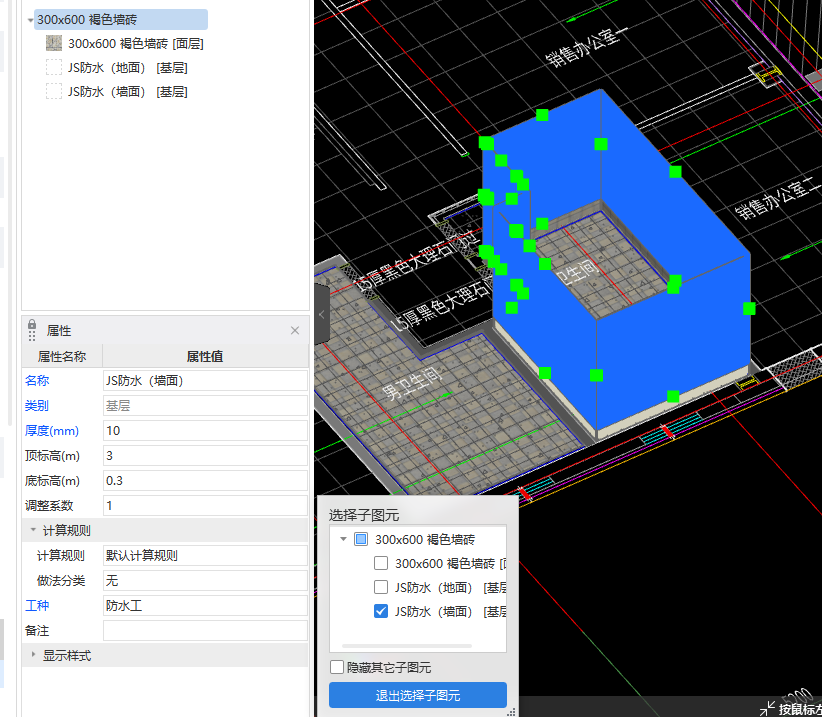

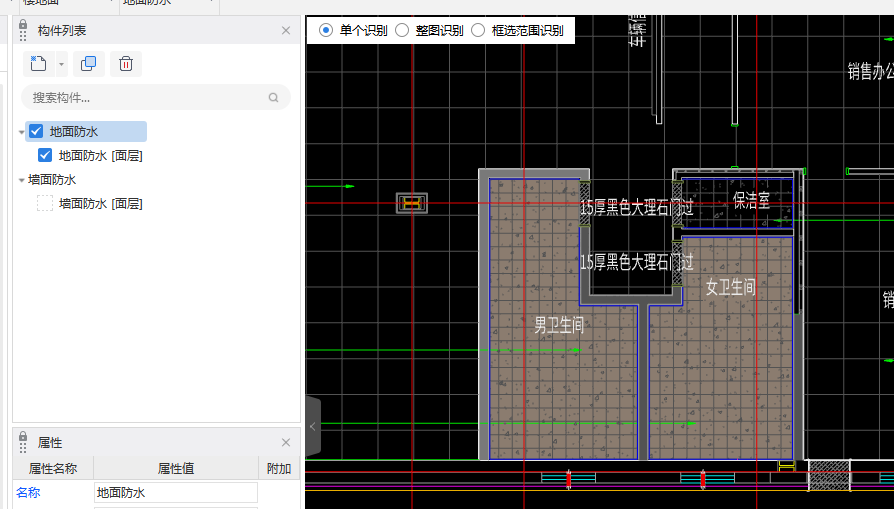

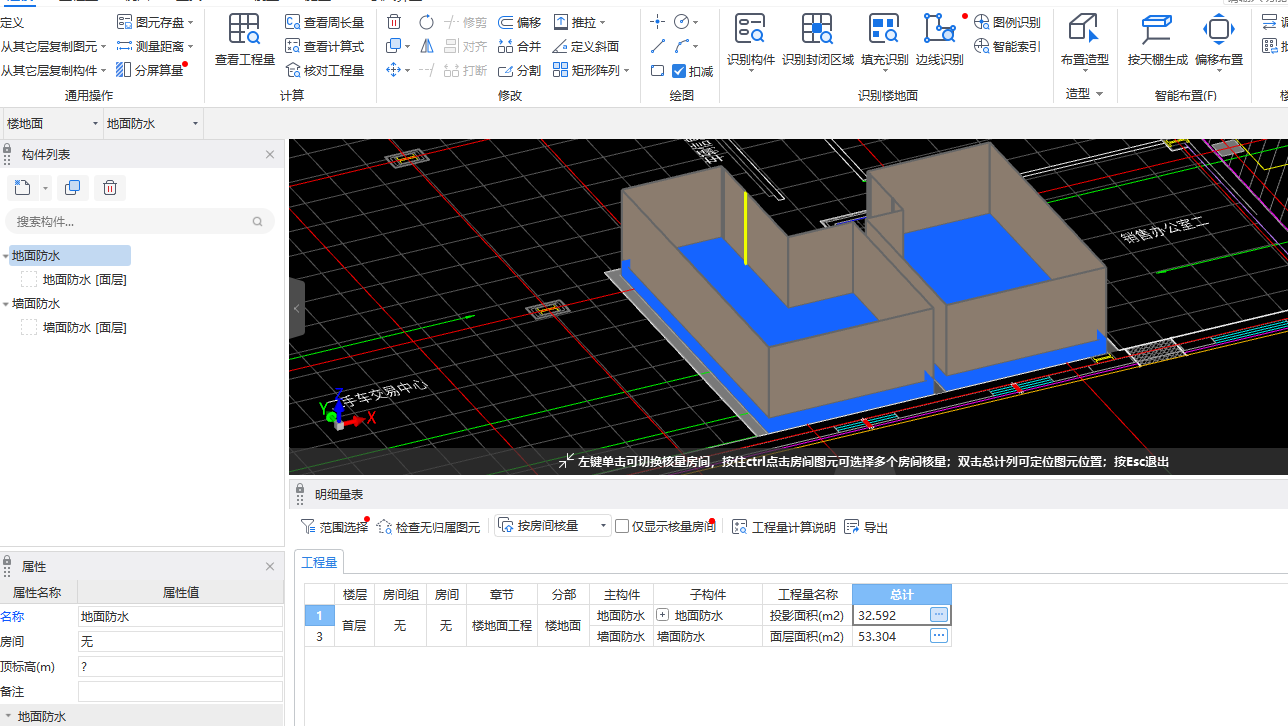

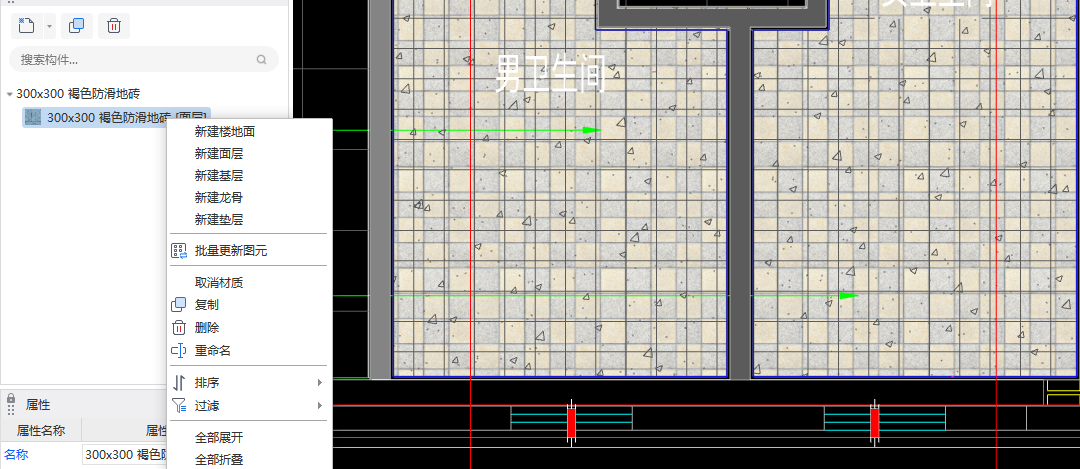

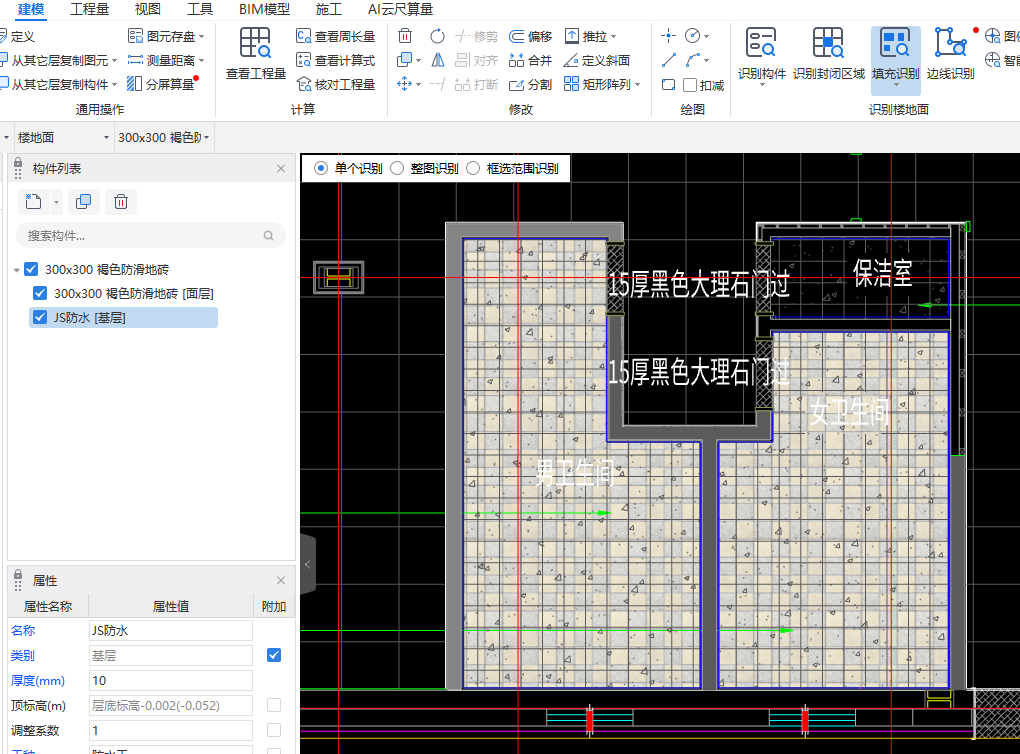

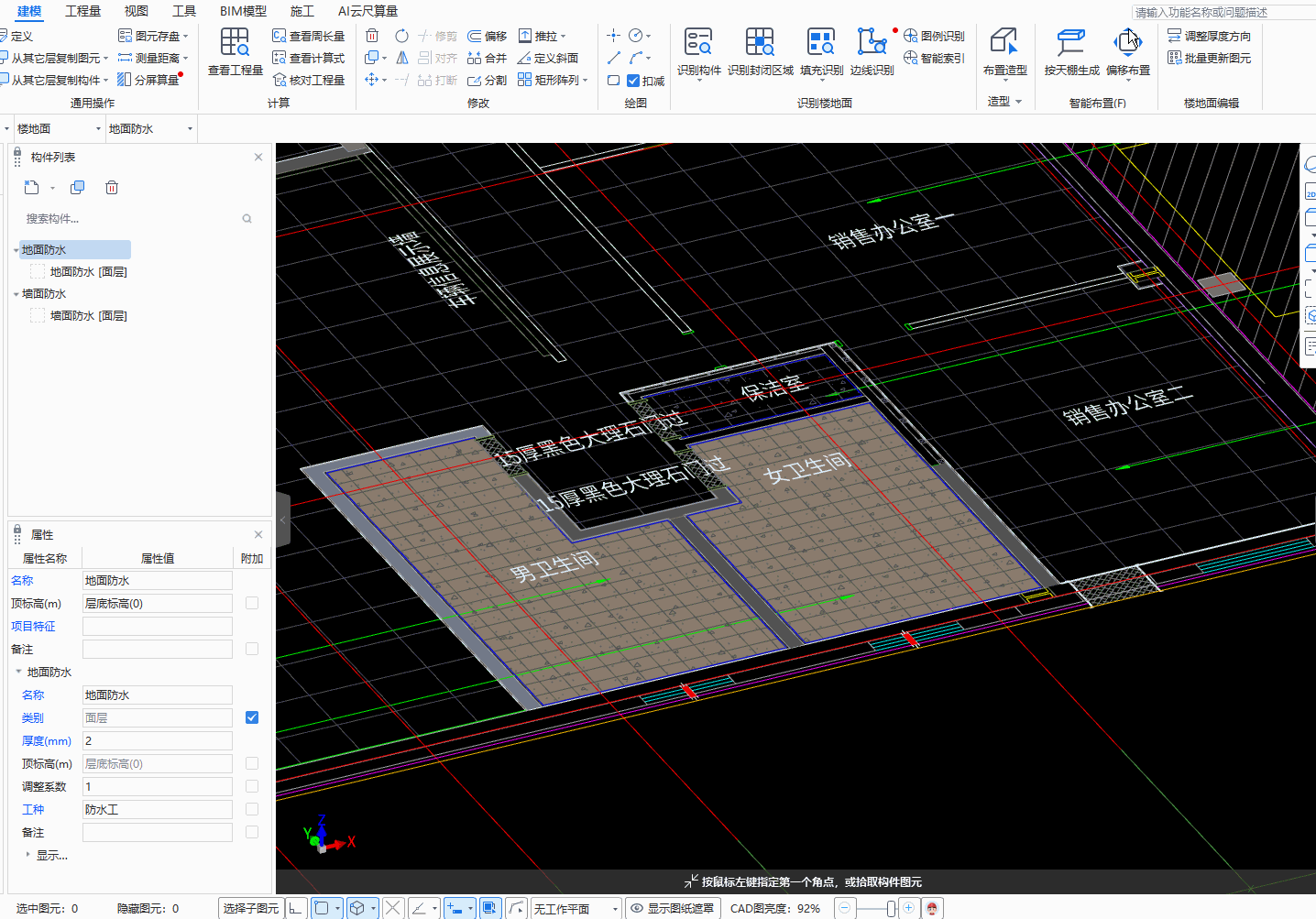

这里为大家提供多种防水计算方式，大家结合自己的习惯进行选择使用： 计算要求：墙面防水高度按1.8m计算。 1、建立子构件：将防水和瓷砖建立在一个构件 优点：填充识别时，不用考虑标高和扣减问题，同时生成； 缺点：不是所有房间都有防水； 那么没有防水的房间如何识别那，我们就需要再填充识别时候取消掉防水前面的勾选框，这样就只会生成勾选的子构件图元； 这里我的建议是先全图识别，然后有防水的房间毕竟是少数，可以绘制完成后，在卫生间所需要用的构件下面增加防水子构件，然后在构件处右键点击【批量更新图元】，默认全选所有图源，反选掉不需要增加防水的图元，点击确定即可。 这样我们可以看到只有需要计算防水的区域增加了防水图元。 整体上瓷砖还是按照图纸要求计算，相应的瓷砖基层也有了对应的防水做法。（插入子构件的计算结果，是做法归属于某个做法的基层；） 【简装图纸】正常先按地面生成墙面，墙面构件不含防水，全面建模； 由于规则说明，300mm以下防水按地面计算，300mm以上按墙面计算； 用跟地面同样的方法，批量更新卫生间的墙面图元，增加两种防水基层。 开启选择子图元选中卫生间墙面，然后筛选防水（地面） 属性中顶标高设置为0.3m，回车确定，调整完毕。 同理筛选防水（墙面） 属性中底标高设置为0.3m，回车确定，调整完毕。 核对工程量，名称为地面的代表300mm以下面积，名称为墙面的代表300以上面积，将300mm以下工程量汇总到地面防水中即可。 简单粗暴的方法 有些同学觉得建模搞得太麻烦了，我想简单点！ 可以！满足你！ 直接在楼地面构件下，建立地面防水和墙面防水两个构件，按平面图直接识别水平防水。 使用偏移布置，确保构件列表停留在【楼地面】构件列表里的地面防水构件下，按shift选中卫生间地面周长，右键确认，点击ctrl切换成垂直方向，然后输入300mm，右键确认生成。 然后继续用偏移布置的方法，确保构件列表停留在【楼地面】构件列表里的墙面防水构件下，按shift选中卫生间地面周长，右键确认，点击ctrl切换成垂直方向，然后输入1800mm，右键确认生成。 核对工程量，双击地面防水时，自动包含了300mm以下的防水工程量，且归属到地面工程量中。 然后把防水图元移动到平面图纸范围外，再继续进行天地墙工程量计算就可以了。 这样虽然简单粗暴，但绝对快速有效！
