同轴电缆工程量计量

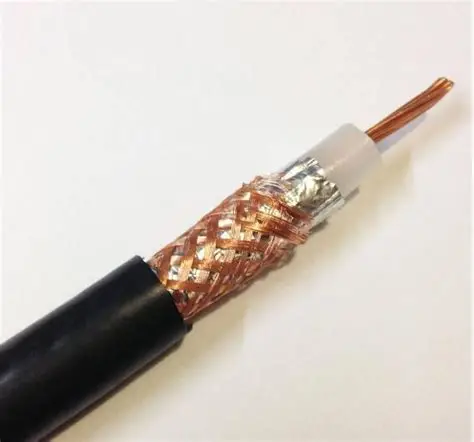

同轴电缆作为传统有线电视系统的主要传输介质，其结构包含内导体、绝缘层、外导体（屏蔽层）以及保护套，具备出色的抗干扰性能。可以借助CAD快速看图【批量测量】同轴电缆总长，文字查找定位管线与设计点，实现从“线”到“点”的高效精准全局计量。
一、基础知识
同轴电缆是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。有线通信系统中大量使用同轴电缆作为传输介质,同轴电缆性能的好坏,将直接影响到系统的质量。
同轴电缆由同轴结构的内外导体构成,芯线为单股或多股铜线,外包绝缘物,绝缘物外面为用金属丝编织网或金属箔,最外面用塑料护套或其他特种护套保护。
电缆的芯线越粗,其损耗越小。长距离传输多采用内导体粗的电缆。同轴电缆的损耗与工作频率的平方根成正比。电缆的衰减与温度有关,随着温度增高,其衰减值也增大。

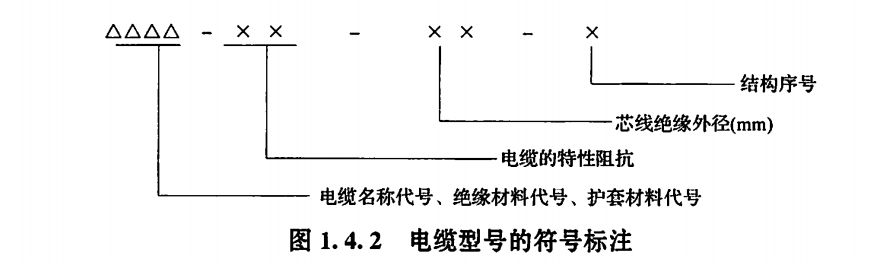

我国对电缆型号的符号标注由四部分组成,如图1.4.2所示。

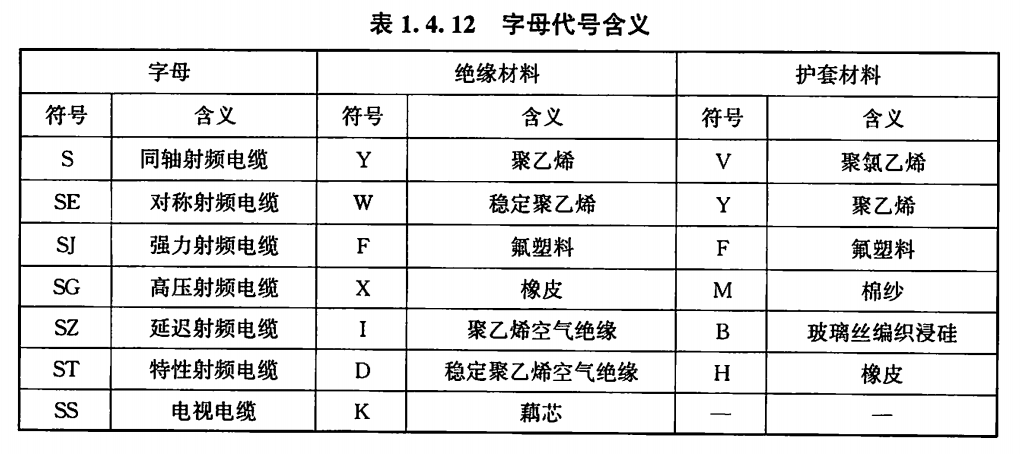

电缆名称代号、绝缘材料代号、护套材料代号见表1.4.12。
目前有两种广泛使用的同轴电缆,一种是502电缆,用于数字传输,由于多用于基带传输,也叫基带同轴电缆;另一种是752电缆,用于模拟传输,也叫宽带同轴电缆。使用有线电视电缆进行模拟信号传输的同轴电缆系统被称为宽带同轴电缆。在计算机网络中,宽带电缆是指任何使用模拟信号进行传输的电缆网。
同轴电缆的带宽取决于电缆长度。1km的电缆可以达到1～2Gbit/s的数据传输速率。还可以使用更长的电缆,但是传输率要降低或使用中间放大器。目前,同轴电缆大量被光纤取代,但仍广泛应用于有线电视和某些局域网。

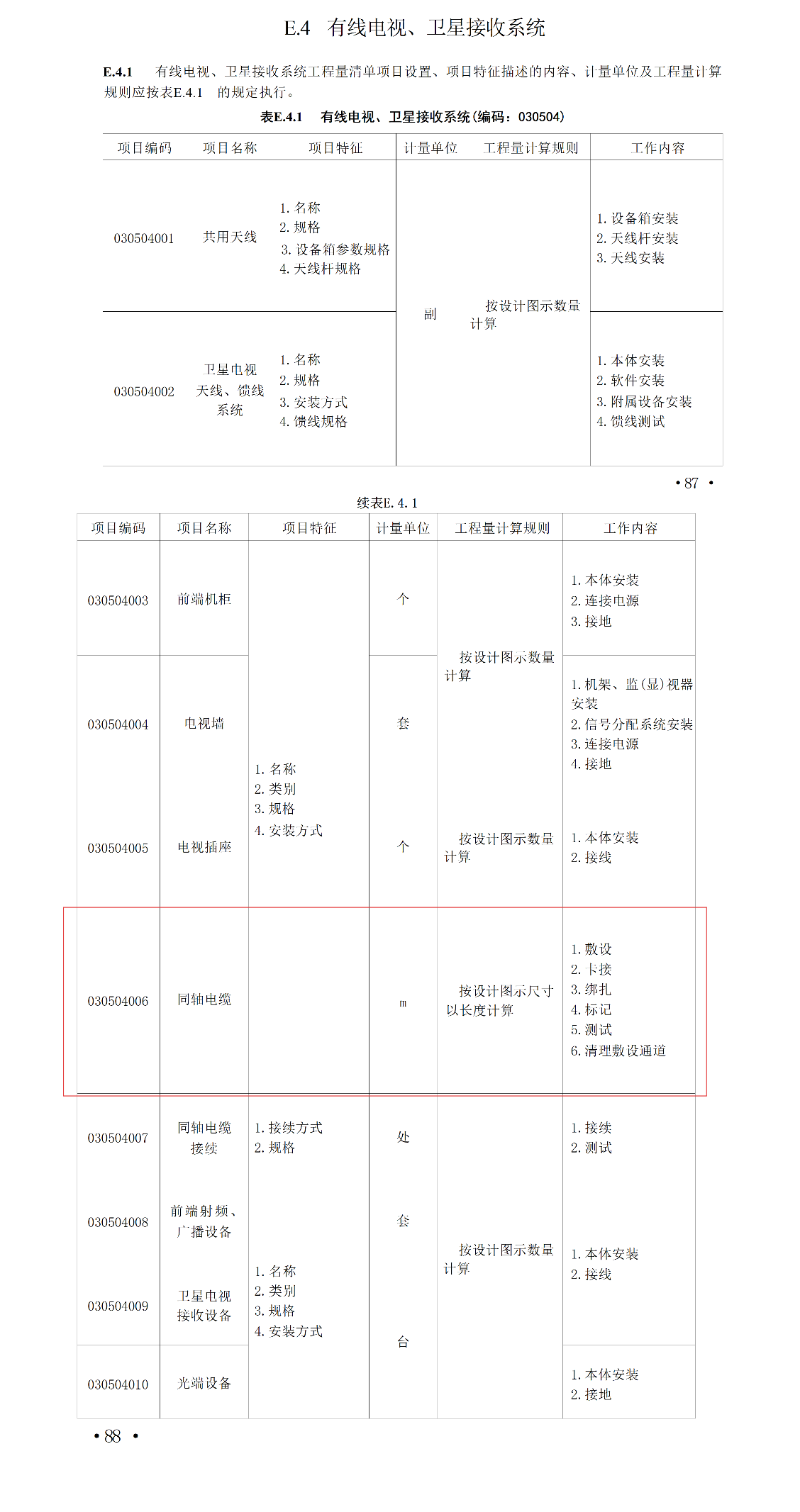

二、清单计量规则
三、案例分析

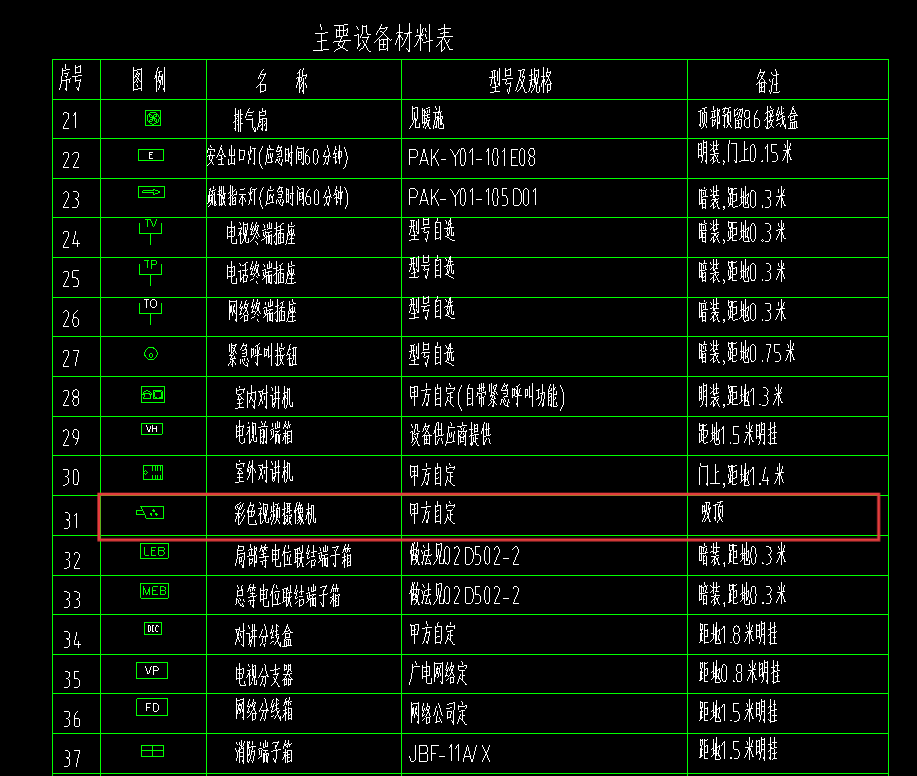

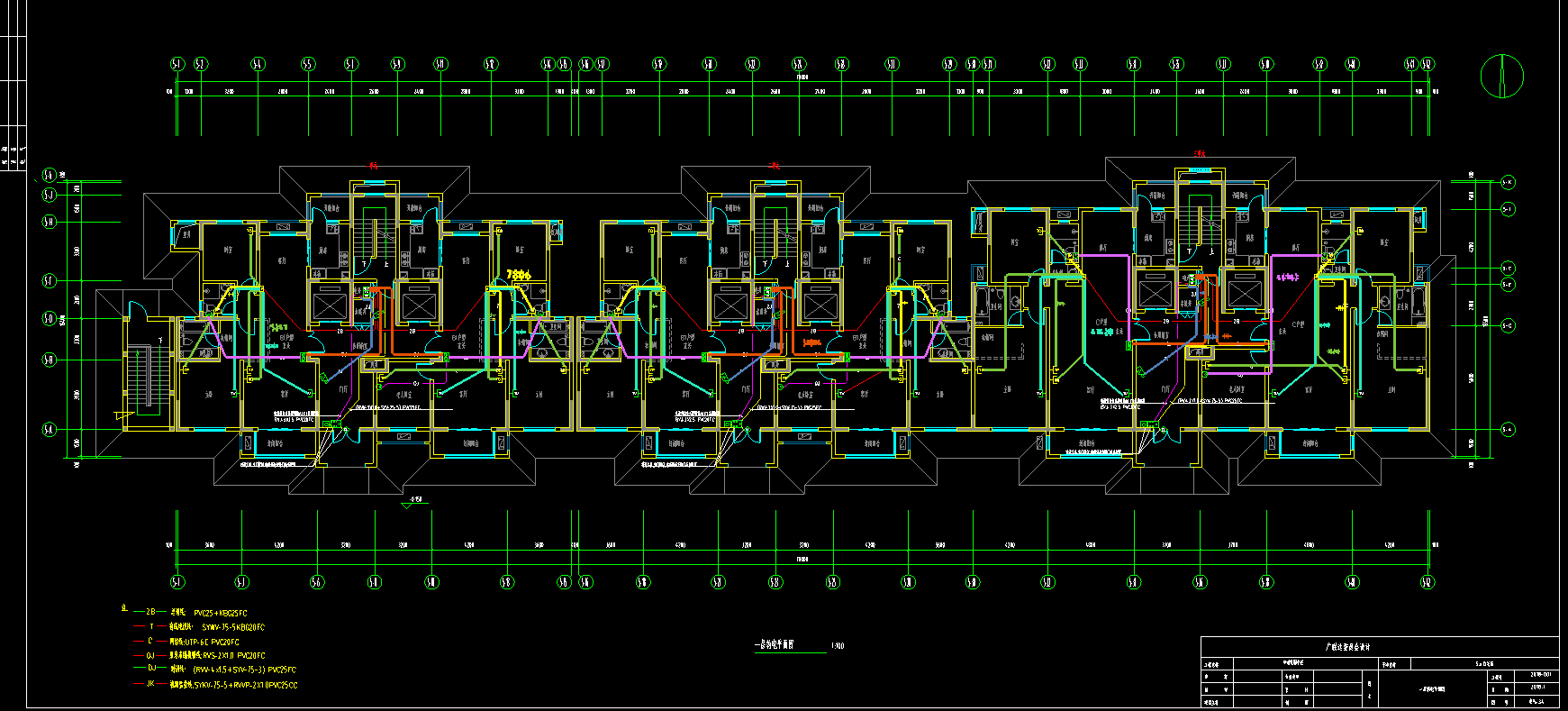

1.观察一层弱电平面图及主要设备材料表，同轴电缆规格型号为SYKV-75-5，彩色视频摄像机采用吸顶安装。
2.由于一层弱电平面图中管线错综复杂，为快速定位视频监控线，可借助CAD快速看图的【文字查找】功能输入“JK”进行查找，查找区域设定为一层弱电平面图，结果将自动标注小红旗。
3.使用【测量】菜单下的【批量测量】功能，勾选“按已选线段图层过滤”选项后快速选定视频监控线；断开处利用“画线”工具补全，选中线段呈现亮黄色，右键点击即可自动标注。需注意，标注2JK的管线包含两根同轴电缆，因此需重复测量两次。

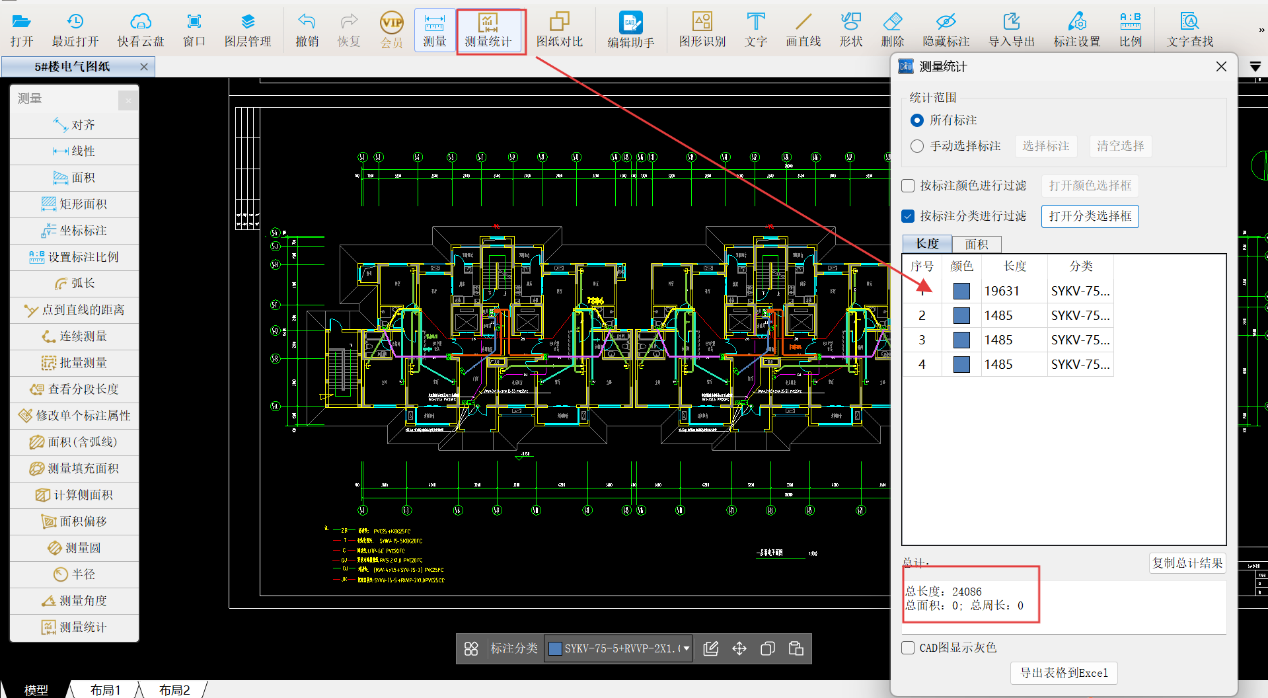

所有视频监控线测量完成后，通过【测量统计】功能按标注分类汇总，如图所示，水平同轴电缆工程量为24.086米。
4.对于竖向同轴电缆，因彩色视频摄像机吸顶安装无需竖向布线，电井处同轴电缆沿桥架延伸至负一层，按一层层高3米计算，故竖向同轴电缆长度为3米乘以3根，总计9米。
总工程量计算为水平同轴电缆24.086米加上竖向同轴电缆9米，合计33.086米。
同轴电缆工程量依据设计图示尺寸，以长度（米）为单位计量。借助CAD快速看图【文字查找】与【批量测量】，进行完整的工程量计量，显著提升工作效率。
#同轴电缆#文字查找#批量测量#CAD快速看图
