一文搞懂二次结构圈梁造价：从设计到施工！
晴空万里
2025-12-25
|
3723阅读
7
赞
圈梁，也称“环梁”，是建筑结构中一种重要的水平构件。它将墙体紧密连接，极大地提升了建筑物的整体性和空间刚度，在砌体结构和砖混结构中更是不可或缺。
一、走进圈梁
根据《GB50003-2011砌体结构设计规范》，我们来系统了解一下圈梁：
1、定义：圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。
2、混凝土强度等级：圈梁的混凝土强度等级不应低于C20。

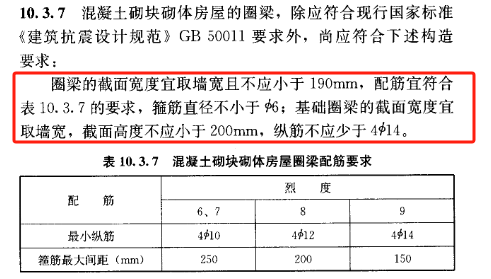

3、混凝土砌块砌体房屋圈梁配筋：
(1)圈梁的截面宽度宜取墙宽且不应小于190mm；
(2)设防烈度6、7度，纵筋不小于4φ10，箍筋直径不小于φ6，箍筋最大间距250mm；
(3)设防烈度8度，纵筋不小于4φ12，箍筋直径不小于φ6，箍筋最大间距200mm；
(4)设防烈度9度，纵筋不小于4φ14，箍筋直径不小于φ6，箍筋最大间距150mm；
(5)基础圈梁的截面宽度宜取墙宽，截面高度不应小于200mm，纵筋不应少于4φ14。
4、构造要求：
(1)圈梁宜连续地设在同一水平面上，并形成封闭状；
(2)纵、横墙交接处的圈梁应可靠连接；
(3)混凝土圈梁的宽度宜与墙厚相同，圈梁高度不应小于120mm；
(4)圈梁兼作过梁时，过梁部分的钢筋应按计算面积另行增配。

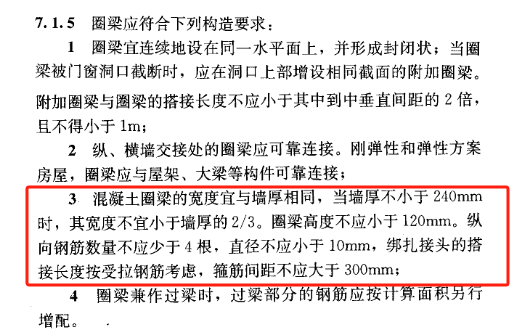

具体要求详截图：
5、设置方式：当墙高超过4m时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m时，宜沿墙高每2m设置与柱连接的水平系梁，梁的截面高度不小于60mm。
注：圈梁的设置方式还需结合工程的实际情况，综合考虑建筑物的类型、高度、地质条件、抗震要求等因素，并严格按照国家和地方的建筑设计规范进行设计和施工。

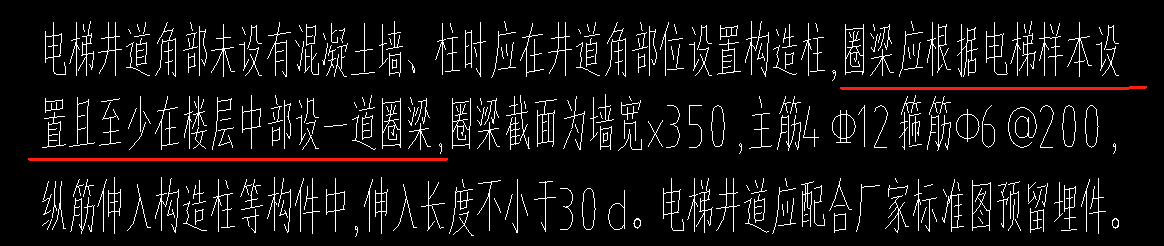

如：当电梯井采用砌体墙时，也需结合图纸结构设计说明设置圈梁。
二、工程量计算

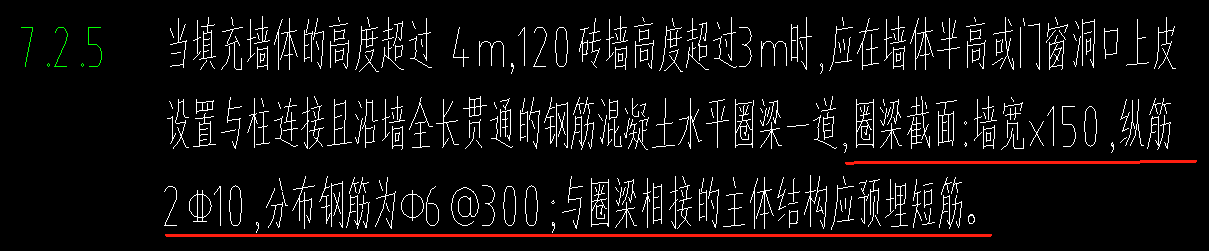

圈梁工程量的计算主要包括：钢筋、混凝土以及模板。通常在图纸结构设计说明中，会明确圈梁的具体信息，如下图所示：
注：1.截图中填充墙体高度超过4m，4m是指净高（净高=层高-梁高）2.当圈梁设置在门窗洞口上皮时，可以起到代替过梁的作用。

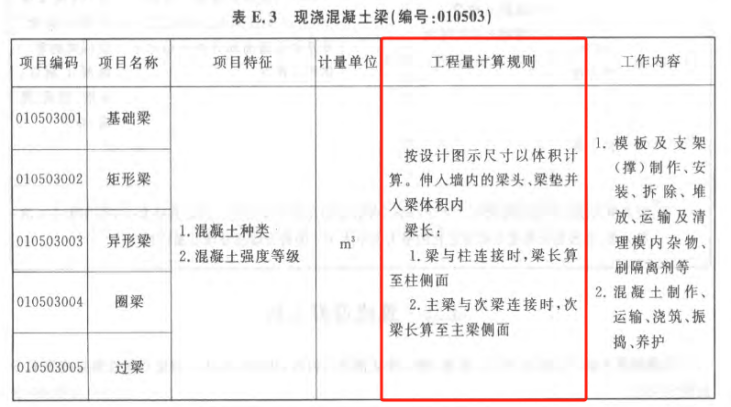

《房屋建筑与装饰工程工程量计算规范》GB50854-2013中明确，现浇混凝土圈梁工程量计算规则：按图示尺寸以体积计算。伸入墙内的梁头、梁垫并入梁体积内。梁长：梁与柱连接时，梁长算至柱侧面。

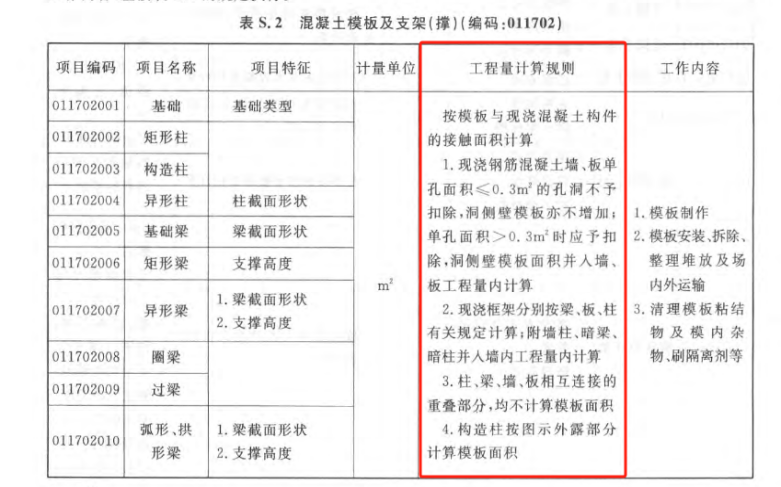

混凝土圈梁模板工程量计算规则：按模板与现浇混凝土构件的接触面积计算。柱、梁、墙、板相互连接的重叠部分，均不计算模板面积。

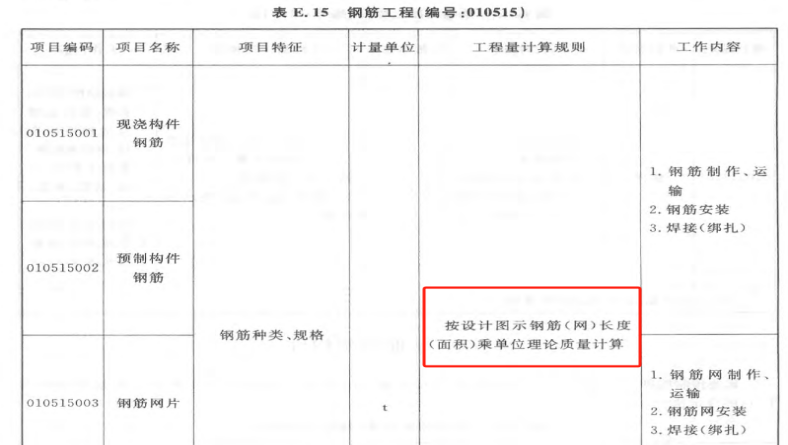

钢筋工程量计算规则：按设计图示钢筋（网）长度（面积）乘单位理论质量计算。
下面在广联达BIM土建计量平台 GTJ2025中，演示一下相应工程量的计算。例：浇筑1m长圈梁，尺寸：240mm×240mm，钢筋配置：4φ12，φ6@200。将以上信息填入软件基础属性中，如下图所示：

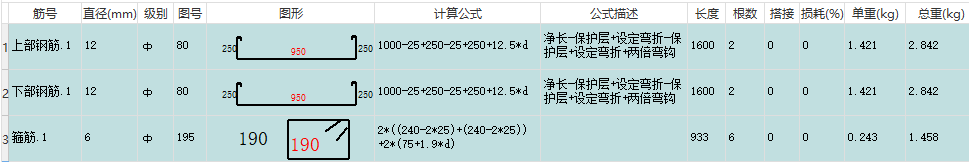

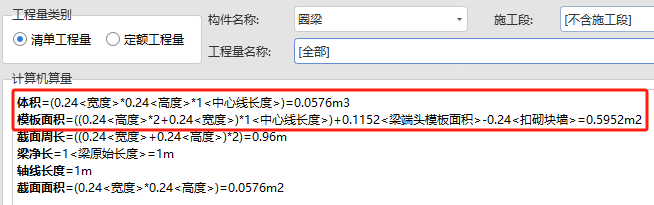

绘制1m圈梁，工程量汇总计算，如下图所示：
三、植筋根数
圈梁植筋通常在与柱子或者剪力墙接触的位置，一般情况下植筋的根数就是圈梁主筋的根数。常规的施工过程如下所示：
下面咱们结合实际工程计算一下：某项目檐高5m，采用砌体填充墙，共4根柱子，结构设计说明规定墙高超过4m设置钢筋混凝土圈梁一道，主筋为4C12，则需要植筋的数量为：4*2*4=32根。

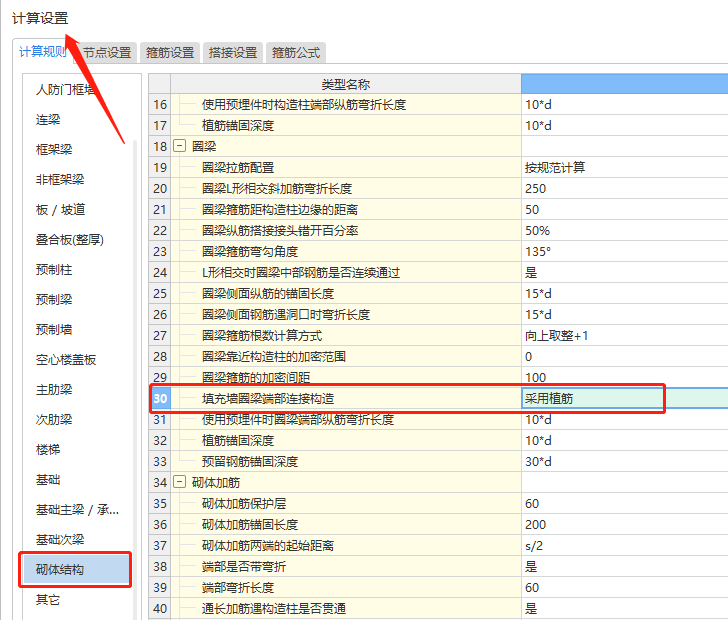

圈梁植筋在广联达BIM土建计量平台 GTJ2025中的处理方式，如下图所示：
四、造价争议

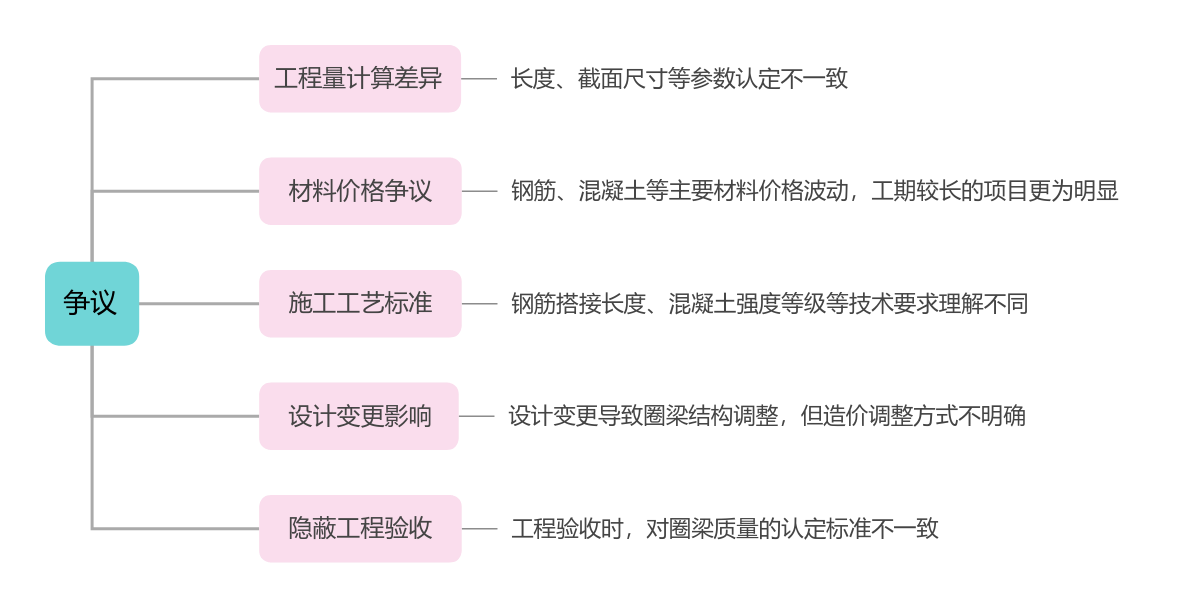

实践中，二次机构的造价争议频发，其中发承包双方关于圈梁的造价争议，通常表现为以下几个方面：

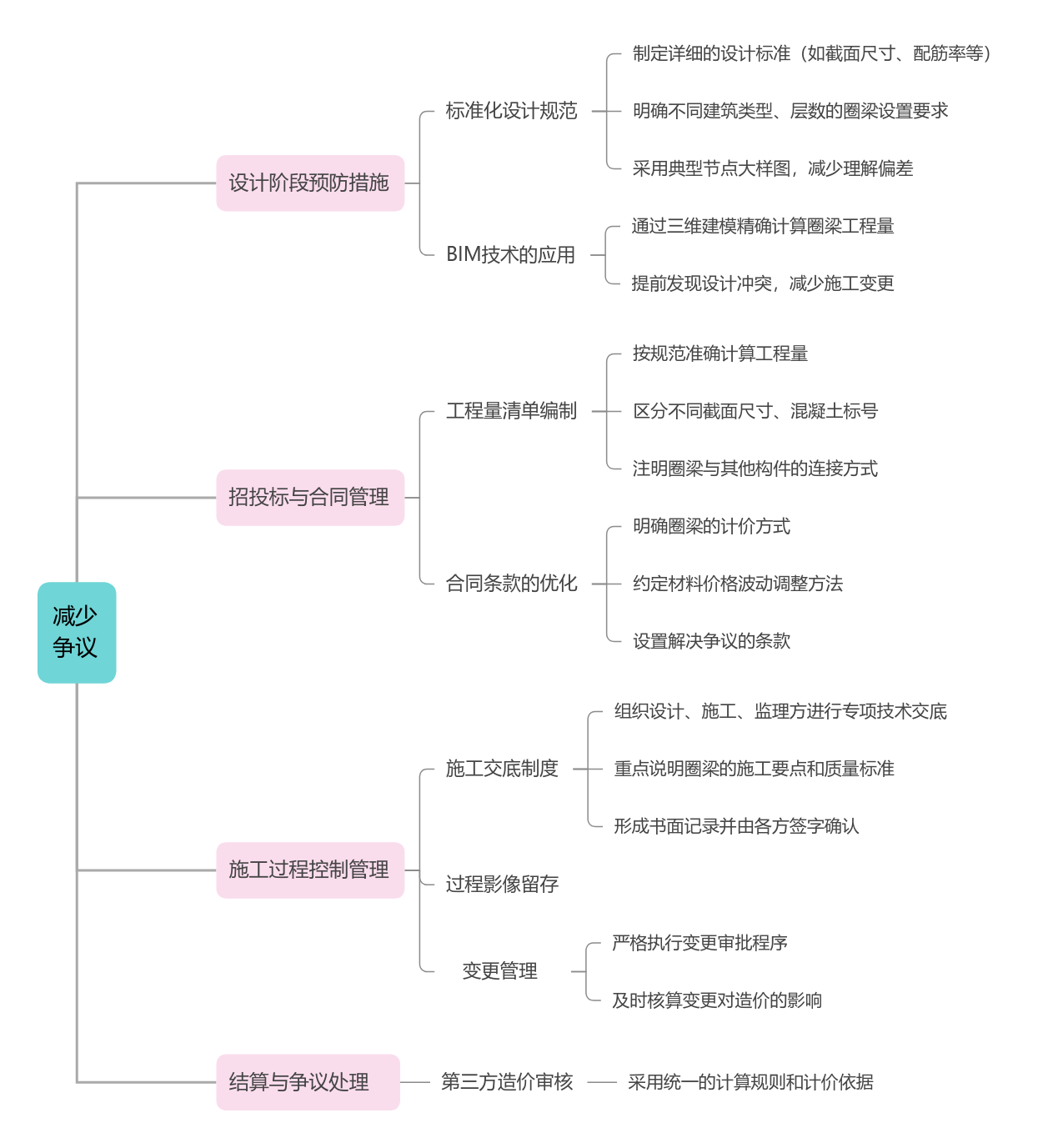

造价争议的产生，不仅影响工程进度，还有可能影响建筑质量。想要有效减少这类争议，则需从设计、合同、施工到结算各个环节进行系统管控。笔者整理了具体的解决方案，可供参考：
拓展

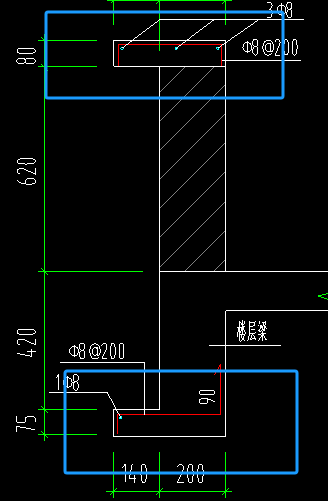

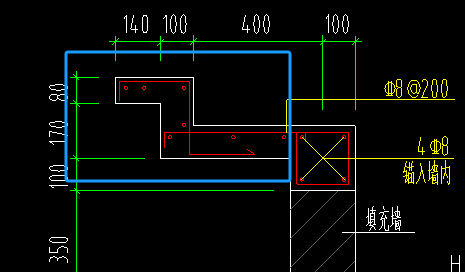

在大家日常应用广联达软件建模算量过程中，圈梁构件除了可以计算自身工程量以外，还可以用来代替其他构件的绘制。比如：
1、窗台板、窗上压顶；
2、外墙挑檐造型；
3、构件的上、下翻边；
4、厕所、厨房、配电室、设备用房、管道井等有防水或防水设防要求的房间采用轻质墙体时，轻质墙体下部的混凝土带；
5、设备房间的门槛等。
写在最后
在建筑工程中，二次结构的成本占比逐渐凸显，需要大家高度重视。作为造价人员，需熟悉施工工艺，精准算量、计价，尽量避免争议的产生。
以上是对二次结构中圈梁的知识归纳，希望通过我的总结，能对大家有所帮助。
