竣工图纸审核：工程结算的避坑关键，3个实操案例讲透核心要点
晴空万里
官方认证权威媒体作者
2026-01-13
|
3212阅读
5
赞
工程结算时，很多纠纷都出在竣工图纸上——要么图纸和实际施工对不上，要么图纸变更没留下书面记录。
对造价人员而言，审核竣工图纸不只是“对着图纸算量”，而是要通过图纸还原真实的施工情况，找到结算的可靠依据。这一步直接关系到工程量的准确性、计价方式的合理性，也是避免后期扯皮的关键。
本文笔者结合3个典型实操案例，拆解审核重点与落地技巧，让复杂的审核工作变得易懂、好上手、能落地。
一、竣工图纸审核的3大核心原则

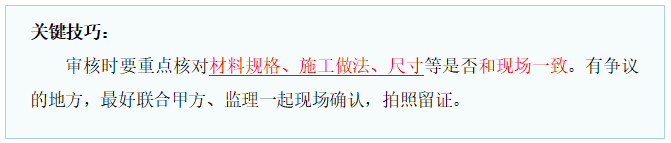

原则一：图纸必须和现场一致
核心要求：竣工图纸必须1:1反映实际施工情况，如果现场有改动，必须有对应的变更文件或签证单来证明，否则不能作为结算依据。
案例1：住宅楼给排水管道材质不符
图纸标注：所有卫生间给水管道采用DN50钢塑复合管，设计长度合计860米；
现场核查：实际施工中，因业主提出水质升级需求，12层及以上卫生间管道改用DN50不锈钢管（实际用量320米），但竣工图纸未同步修改，施工方仍按原图纸的钢塑复合管规格申报结算（注：钢塑复合管单价65元/米，不锈钢管单价110元/米）；
审核结果：要求施工方补充经设计、业主、监理三方签字的设计变更单及材料认价单，核实无误后按实际材质拆分计价——既核增了不锈钢管与钢塑复合管的价差部分，也避免了业主因“按图结算”承担不必要的成本损失。
原则二：图纸变更要有完整书面依据
核心要求：凡是图纸上有改动的地方，必须有一套完整的书面文件支撑，包括变更通知、洽商记录、签证单等。缺文件、缺签字的需进一步确认。
案例2：办公楼大厅地砖变更无文件
竣工图纸：大厅地面原设计为800×800mm 防滑地砖，实际施工改为1000×1000mm大理石，但未附任何变更相关书面文件；
施工方主张：该变更是业主口头要求，现场监理全程知情并同意；
审核结果：因无书面变更文件，且业主、监理均未出具签字确认的证明材料，该部分变更暂不认可，仍按原图纸的地砖规格计价；后续施工方补充了经设计、业主、监理三方签字的《工程洽商记录》，审核组重新核对现场与文件一致性后，才调整结算金额。

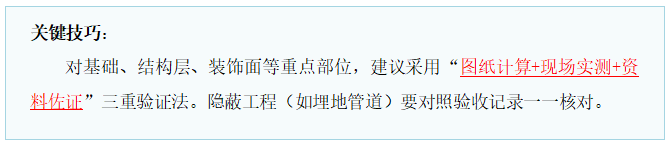

原则三：工程量要逐项精准核对
核心要求：图纸上标注的工程量，不能直接拿来就用，要对照计价规范逐项核实，避免多算、漏算、重复算。
案例3：市政道路基层厚度和面积有出入
竣工图纸：道路基层采用水泥稳定碎石，工程量12000㎡，设计厚度20cm；
审核核查：通过三重验证（①查阅施工日志中的厚度记录；②调取压实度检测报告中的实测数据；③选取5个代表性点位现场钻芯实测），发现实际施工厚度为18cm，且部分区域因地下管线避让未施工基层（实测未施工面积800㎡）；
审核结果：按实际厚度（18cm）和实际施工面积（12000-800=11200㎡）重新计算工程量，最终核减金额约12万元。
二、结语：做好竣工图纸审核，让结算减少阻碍
竣工图纸审核是工程结算的基础工程，其核心可概括为“三个实”——反映真实施工、依据实际文件、核算实际工程量。
对造价人员来说，掌握这些方法不仅能提高效率、减少来回扯皮，更能从源头避免结算风险。对甲乙双方来说，规范的图纸审核让结算有据可依，大家心里都有底，项目收尾也更顺利。
如果你在实操中遇到具体问题，欢迎留言交流。
