安装专业电缆电缆识别错误的解决方法

弃文下海 2026-01-12 | 1705阅读 5 赞

电线电缆在软件中识别错了怎么调整

不知道大家在工作中有没有遇到过这种情况，模型画完之后发现电缆识别成电线（或者电缆识别成电缆了），针对这种问题，我们根据实际操作有下列解决方法：

一、系统图识别管线（系统图识别错误，优先改构件）

适用于读系统图、误将电线、电缆导管类型选错的场景。

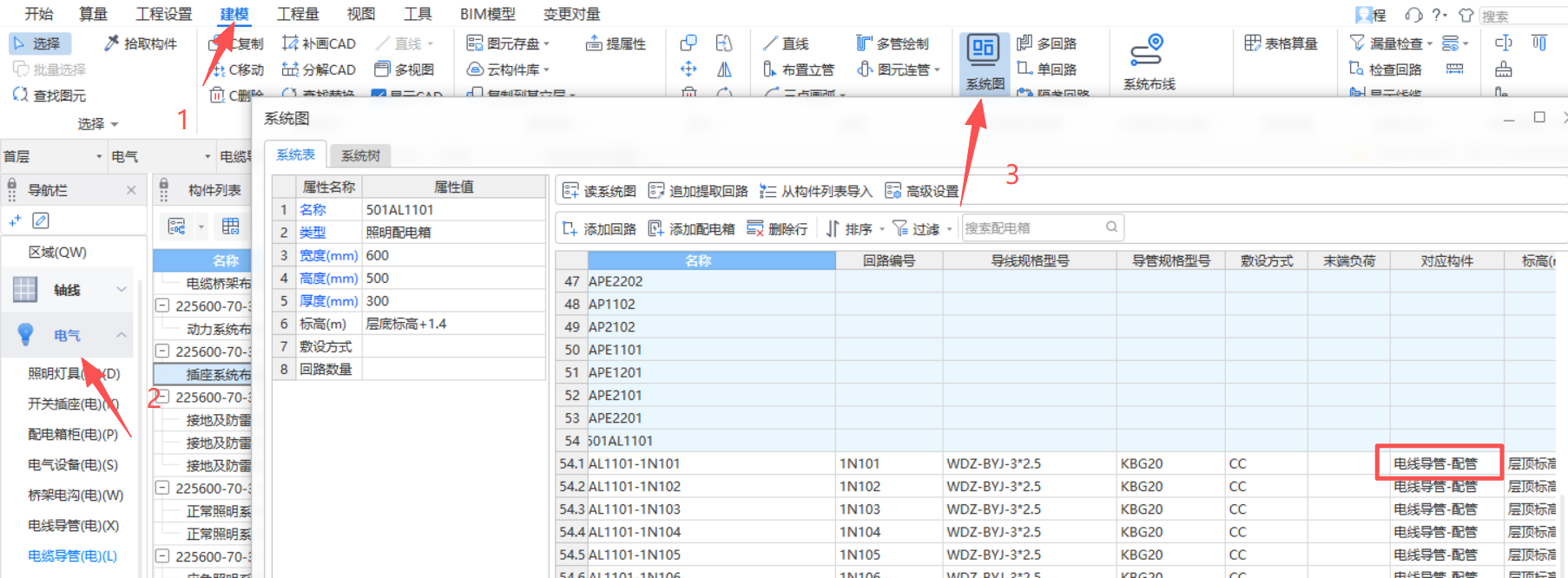

进入系统图修改，打开 “电系统图”，找到识别错误的回路，选中对应构件，点击 “删除” 清除错误定义。重新框选系统图回路，在弹出的 “回路信息” 中，将 “构件类型” 改为正确类型（电线导管 / 电缆导管），输入准确规格（如电线 BV-3×2.5、电缆 YJV-5×6）、敷设方式、配管规格等。

附图：

安装专业

二、未用系统图识别管线（图元识别错误，分批量 / 少量处理）

如果在建模过程中，使用新建配管的方法将构建输入错误，针对这个问题目前只能批量错误：构件替换重绘（推荐，保证精准）

批量选中删除：切换到对应专业（电线 / 电缆导管），用 “批量选择” 选中错误图元，按 Delete 删除；若需保留路径，可先导出工程量或标记 CAD 线。

新建正确构件：电线转电缆就新建电缆构件，电缆转电线就新建电线构件，准确填写规格、根数、配管等属性。

快速重绘 / 识别：沿用原路径或捕捉 CAD 线，用 “识别导管”“回路识别” 关联新构件，快速生成正确图元。

核对工程量：汇总计算后，对比新旧工程量，重点检查长度、根数、配管规格是否匹配规范。

三、总结：

针对以上问题，在建模过程中给大家推荐的识别流程：识别设备（配电箱、灯具、开关插座） → 识别桥架/线槽 → 识别导管（PC/SC管） → 识别电缆/电线，对于配管内的电线：使用“电线导管”功能，采用“标识识别”或“回路识别”。

标识识别：框选图纸中某一回路的导线标注（如BV-3*2.5 PC20 CC）和对应的管线，软件会自动关联并生成带属性的管线。

回路识别：点击回路起点（配电箱）和终点（灯具），软件自动沿管线寻路并生成导线。适用于清晰回路。对于电缆（特别是穿桥架的）：使用“电缆导管”功能。首先，确保桥架已正确识别并连通。识别配电箱出线的导管部分。在导管与桥架连接处，使用“设置起点”。在电缆另一端（如末端配电箱或设备），使用 “选择起点”，选择桥架路径，软件将自动计算桥架内电缆长度。

解决思路应从 “前期准备规范化 -> 识别流程精细化 -> 后期检查可视化”三个环节入手。切勿完全依赖“一键自动识别”，而应将其作为辅助工具，结合“标识识别”、“回路检查”和“设置/选择起点”三大核心功能，并培养查看三维模型和计算式的习惯，才能从根本上保证算量结果的准确性。

四、针对以上问题广联达也给大家总结了以下常规电缆/电缆的型号 软件应用
