某新型住宅地下独立车库线缆计算技巧分享
CAD快速看图
2026-02-02
|
3266阅读
3
赞
随着房地产市场的低迷，原来定义的“好房子”已经不再是增值资产，想要促进发展，现在行业内已经在重新定义“好房子”了，它们将更加方便舒适、安全耐久，比如下面的案例-新型住宅地下独立车库卷帘门安装。这里我们通过CAD快速看图计算其电气工程量，来感受一下新型住宅的冰山一角。
本文将以点带面帮你掌握地下车库常见布线方式，并借助CAD快速看图“批量测量”等三种方法，实现计量，提升工作效率。
一、卷帘控制箱识图
卷帘控制箱的系统图识别需要注意的信息有：卷帘控制箱的名称、规格和安装高度。这些信息不仅是编制工程量清单不可或缺的说明，而且对线缆工程量计算有影响。

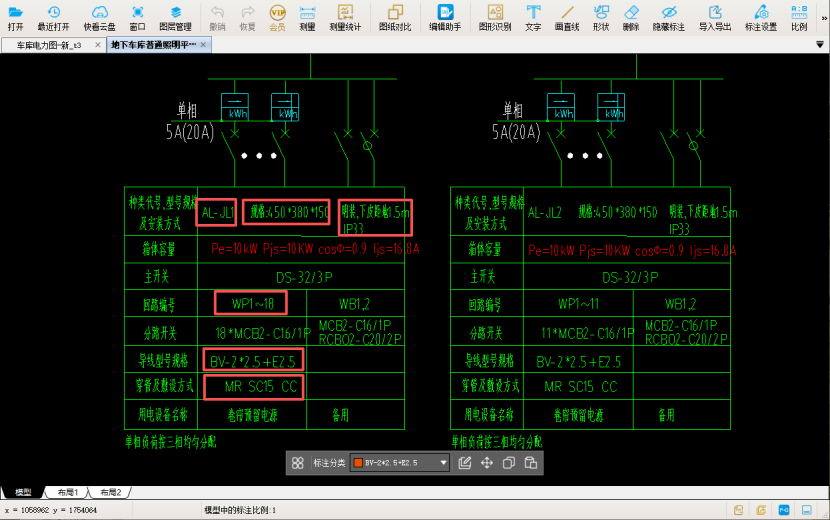

比如计算配电箱进线电缆的预留长度，需要知道配电箱的半周长。本次仅计算卷帘箱的出线，根据系统图中，出线线型均为BV-2*2.5+E2.5，并非电缆，应按照电线的计算规则。
配线箱的安装高度也是重要的信息，它的位置和桥架安装的高度能够确定线缆布置中垂直方向的工程量。
二、平面图中计算线缆工程量

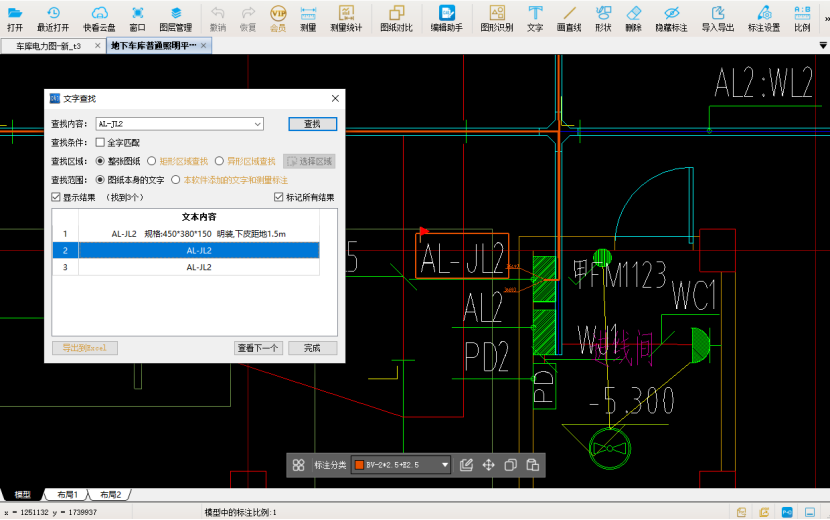

下一步我们要在图纸上面找到对应的配电箱，这里我们直接使用CAD快速看图的【文字查找】快捷键Ctrl+f，查找AL-JL2
找到配电箱之后，还需要找到对应的电气设备。通过查阅图纸中的材料表，可以知道车库卷帘门预留接线盒的位置。

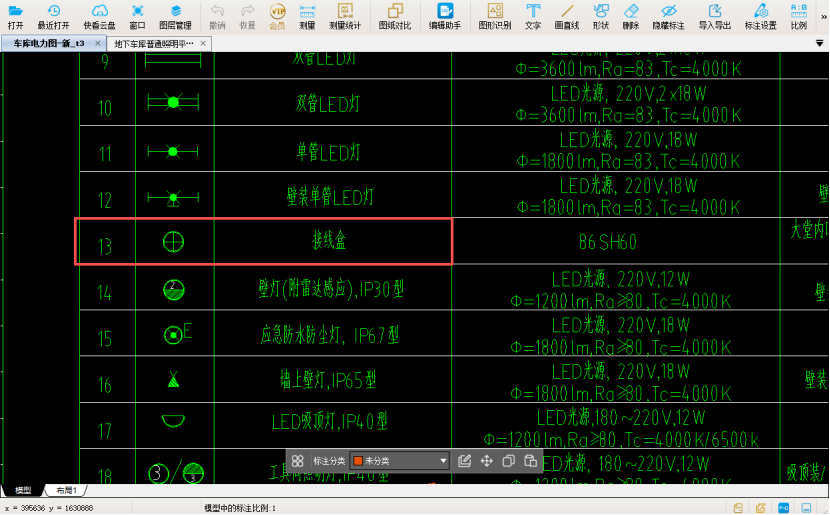

材料表：

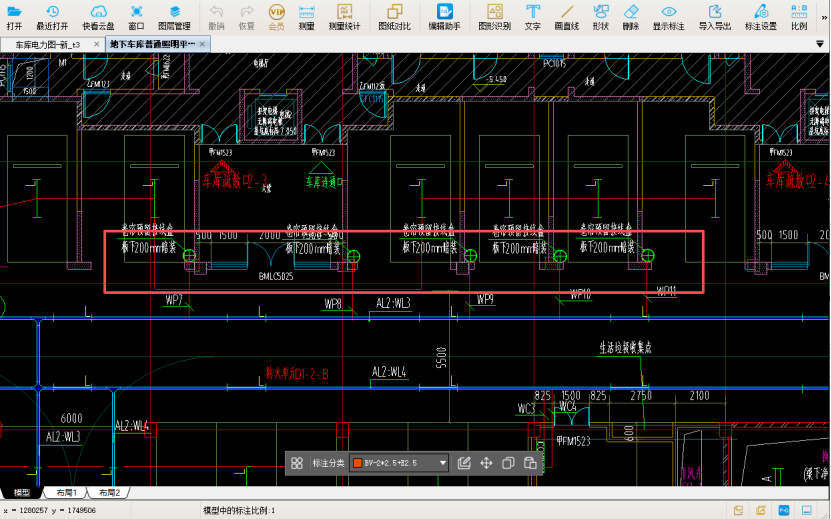

依据平面图中的位置，这里可以看出其安装高度为板下200mm，通过层高3.55米，我们可以知道，接线盒的安装高度为3550-200=3350mm。

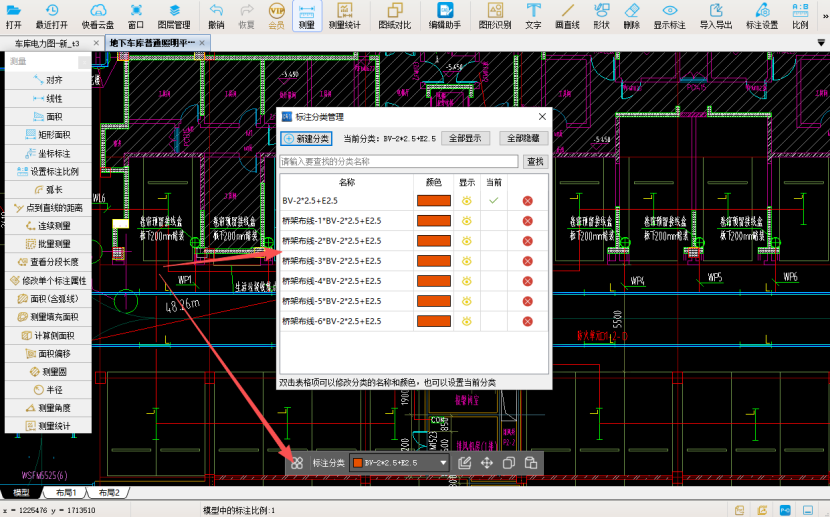

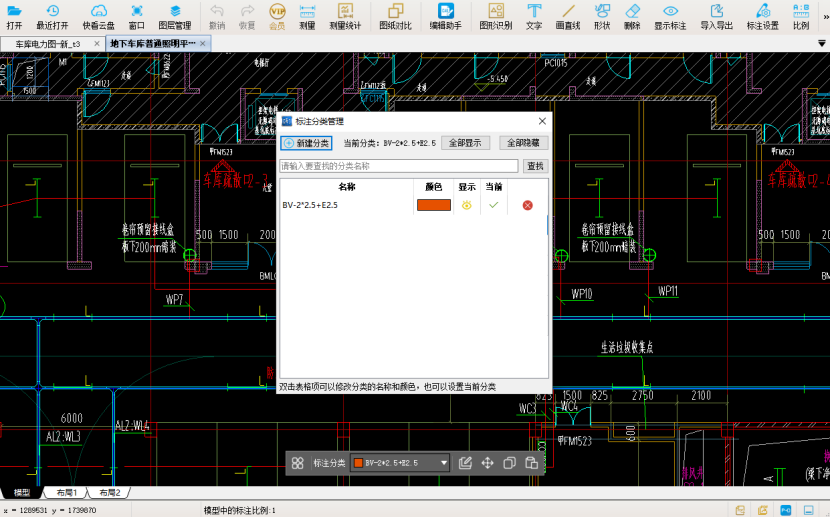

下一步便是计算线缆长度了，根据配电箱系统图，我们可以看出，尽管回路编号很多，但是线型并不多，只有一种，所以在建立标注分类的时候直接按照线型去分类，而不是回路。如图所示：

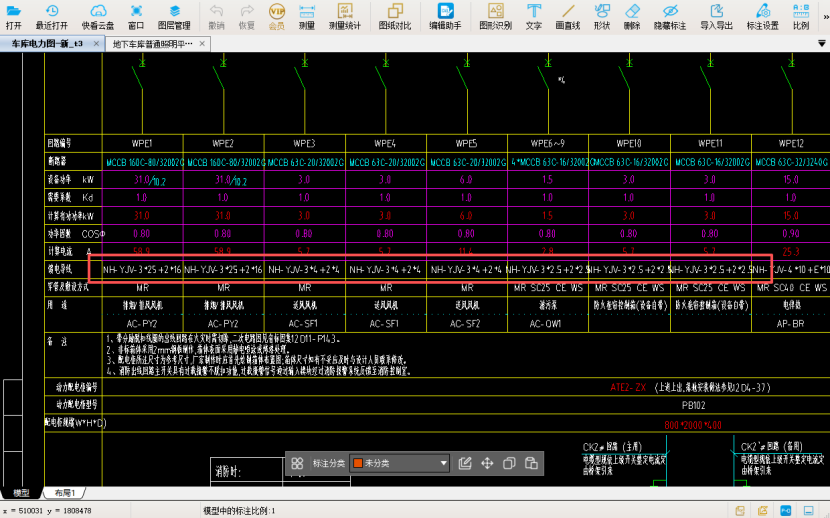

当然，如果每个回路不同编号下的线型不一致，还是应该按照回路进行分类更加稳妥一些。比如下图。（记得在测量的时候，将新建的分类调整到当前）
新建好分类以后，我们就可以划线测量了。这里介绍几种方法，看看哪种适合你。首先我们找到图纸上面的走线路径。
三、几种常见计算线缆工程量的方法
这里可以看到AL-JL2配线箱为两个楼座的地下车库卷帘门提供电源。已经确定了线缆的走向，下一步就是计算线缆工程量了。

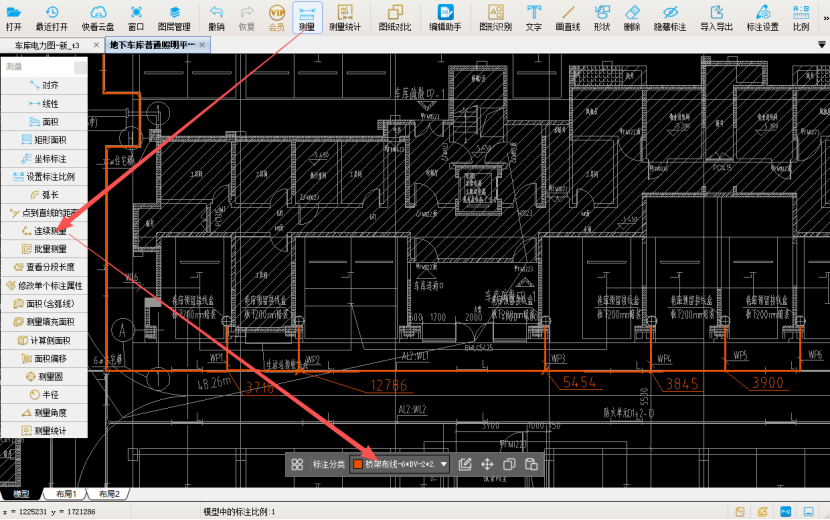

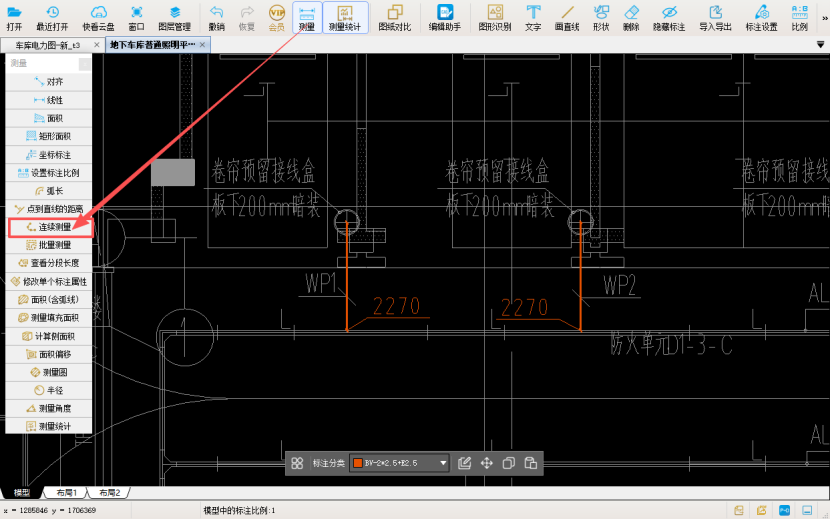

方法一：如图，你可以用“连续测量”去一根一根地描，当然并不推荐这种方法。

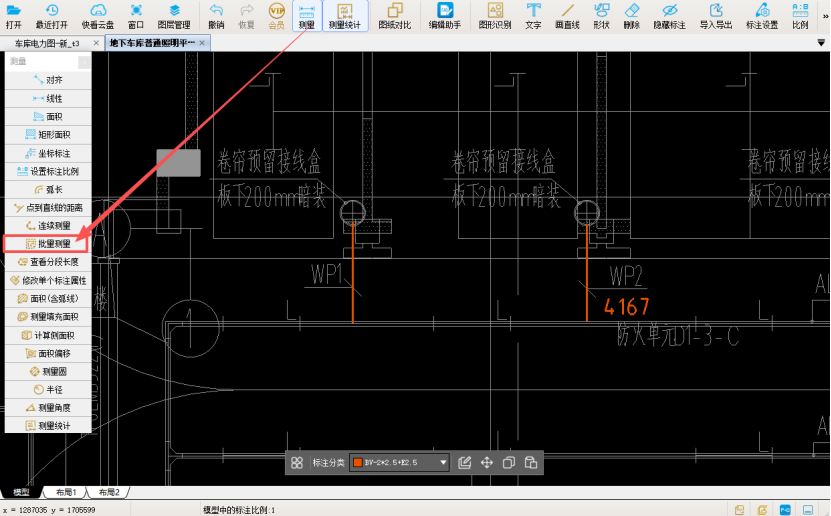

方法二：你可以使用批量测量功能，连续点击你要选择的CAD线，最后鼠标右键确认。这种方法比较折中，我个人比较喜欢这个方法。

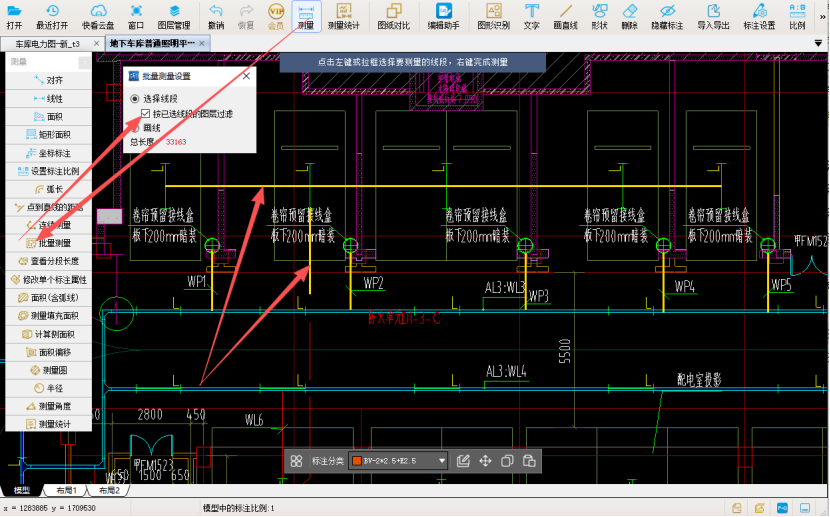

第三，还有更快的方法，但对图纸规范程度的要求比较高。依然使用批量测量功能，点选按照图层过滤。然后框选一片范围，就可以选中所有同类CAD线型。如下图：
不过需要注意的是，如果不小心选中了多余的线段，需要手动点击取消。如上图所示，箭头所指便是多选中的部分。
测量完毕后，可以得到从桥架到接线盒的水平距离，桥架中的线缆还没有计算。因为在编制清单和套定额的时候，穿管布线和桥架布线价格是不一样的。
这里我们要巧用分类来实现简单的计算。如图所示：

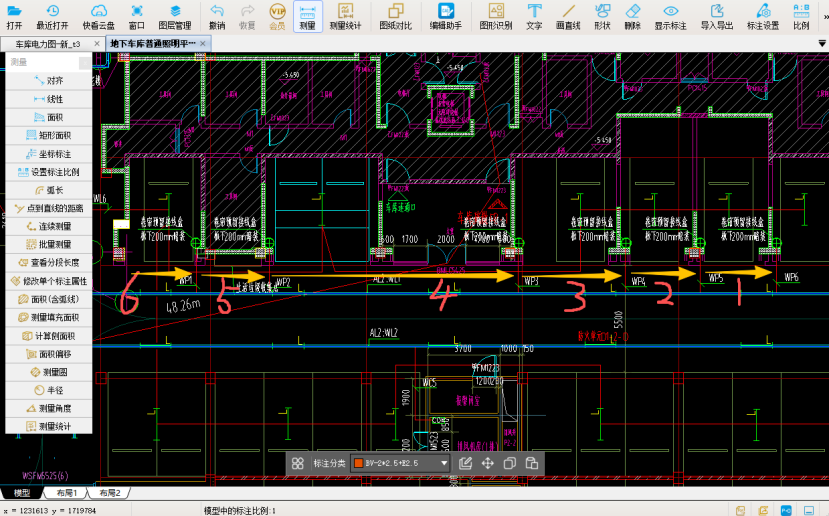

线是这样走的，说明桥架中的回路数量是依次增多的，所以我们建立分类的时候，可以按照布线根数分成六类：
然后分开进行测量：每一段都用不同的分类绘制。
四、汇总计算

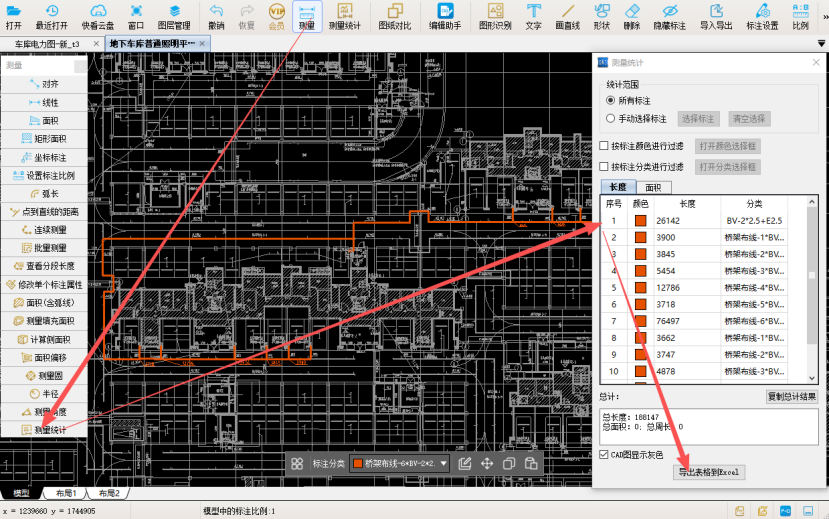

点击测量统计，我们就得到了全部线缆的水平工程量。
再计算一下垂直长度：
穿管垂直布线：11{接线盒个数}*【（3.55-2.5+0.2）{层高-桥架高度+接线盒距离顶板高度}】=13.75m
桥架垂直布线：11{回路个数}*（2.5-1.5）{桥架高度-配电箱顶标高}=11m
穿管布线－水平：26.142m
桥架布线－水平：793.22m

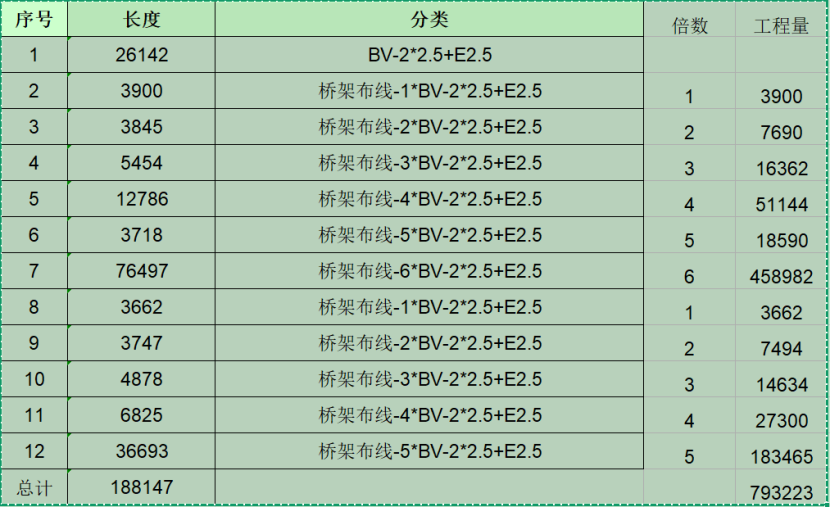

当然你完全可以导出为Excel来操作。如下图：
那么BV-2.5的线型工程量则为：
穿管布线：（26.14+13.75）*3=119.67m
桥架布线：（793.22+11）*3=2412.66m
以上便是计算地下独立车库卷帘门线缆工程量的过程，我们通过使用CAD快速看图中【文字查找】-【图形识别】-【批量测量】-【测量统计】-【表格导出】等功能快速算量，提高工作效率。
