计算景观园建工程量，提前了解园建工程计算规则，如何实现快速完成，下面小编介绍几个实用小技巧，结合CAD快速看图的面积测量工具进行工程量计算。
一、了解园建工程计算规则
1、清单计价规范，块料面层计算以“㎡”为单位，工程内容包含基层清理，砂浆制作、运输，抹找平层，面层铺设，嵌缝，刷防护材料，酸洗、打蜡等项目。

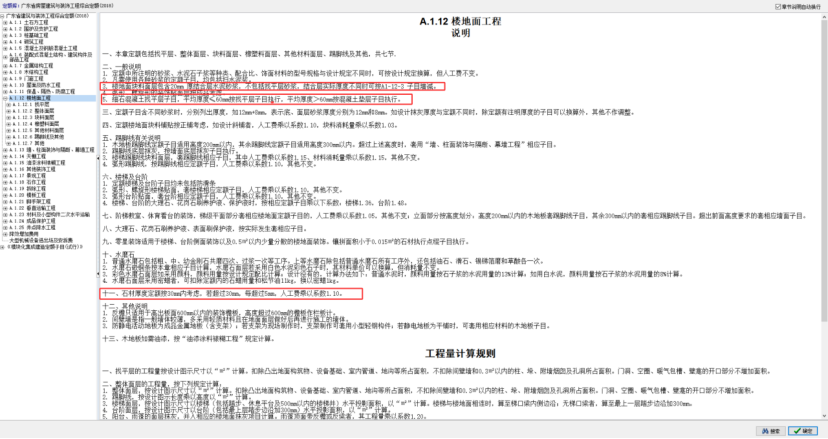

2、楼地面装饰工程，定额计算说明中，石材厚度定额按30mm内考虑，若超过30mm，没超过5mm，人工费乘以系数1.1，计算铺装面工程量的时候，按照石材厚度，分类统计工程量。

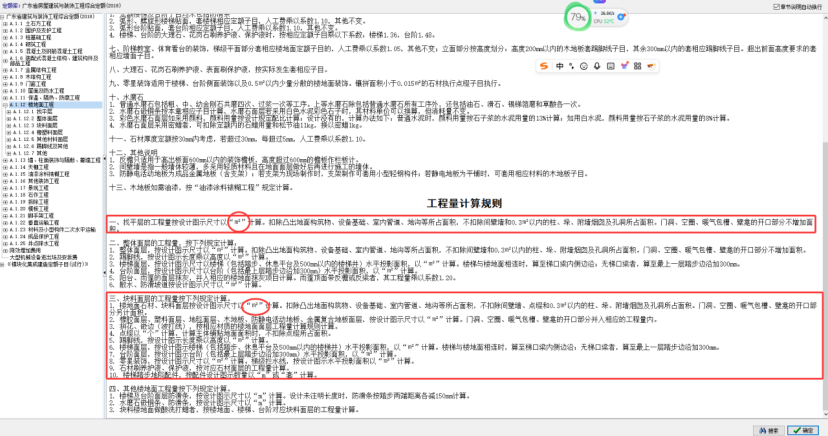

3、以广东省房屋建筑与装饰工程综合定额（2018）为例，定额说明中，各类铺装面块料面层均平方米为计算单位，扣除凸出地面构筑物、设备基础、室内管道、地沟等所占面积。不扣除间壁墙和0.3㎡以内的柱、垛、附墙烟囱及孔洞所占的面积。
二、识图

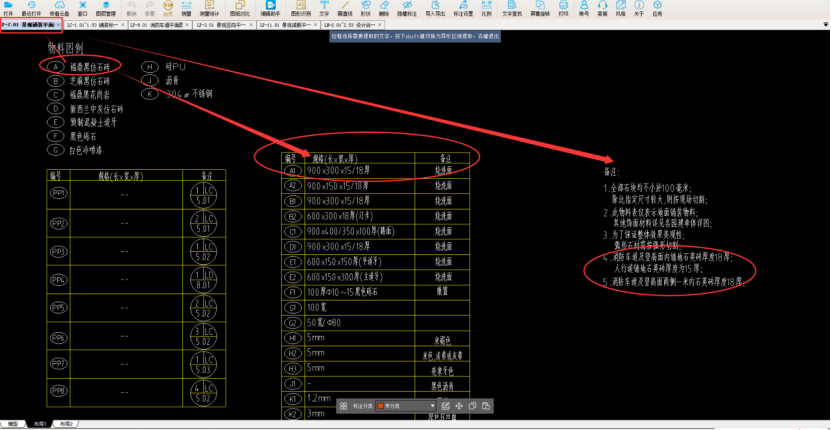

首先看设计说明，关于铺装面的相关信息，如：安装标高，基层种类，消防登高面消防车道石材厚度，做法等等。

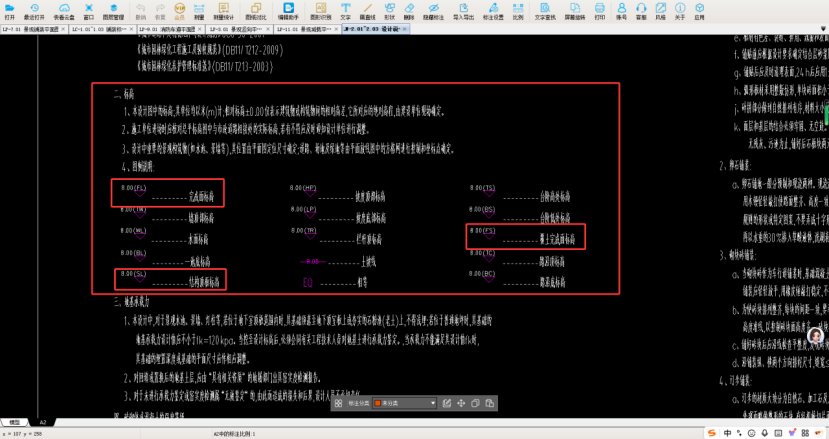

1、设计说明中所列标高，在计算铺装面工程量的时候，主要涉及FL：完成面标高，SL:结构顶板标高，FS：覆土完成面标高。

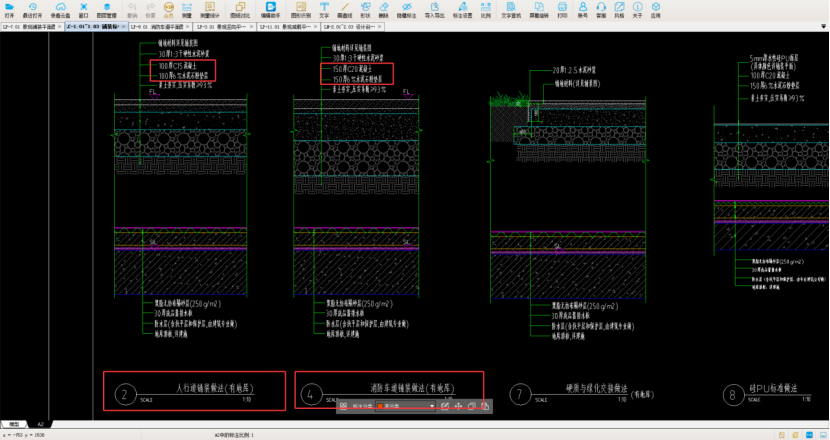

2、铺装标准图中，会显示铺装做法，一般分为有地库和无地库铺装面的做法，本工程为小区园林景观，有地库。小编为方便大家清晰看到做法，只截取有地库做法给大家，有地库做法又分人行道铺装做法和消防车道做法，通过看图，可以了解到以下信息：
人行道铺装做法(有地库)： 消防车道铺装做法(有地库):
100厚C15混凝土 150厚C20混凝土
100厚6%水泥石粉垫层 150厚6%水泥石粉垫层
主要差异体现在基层混凝土和石粉垫层做法差异，算量的时候也要区分。

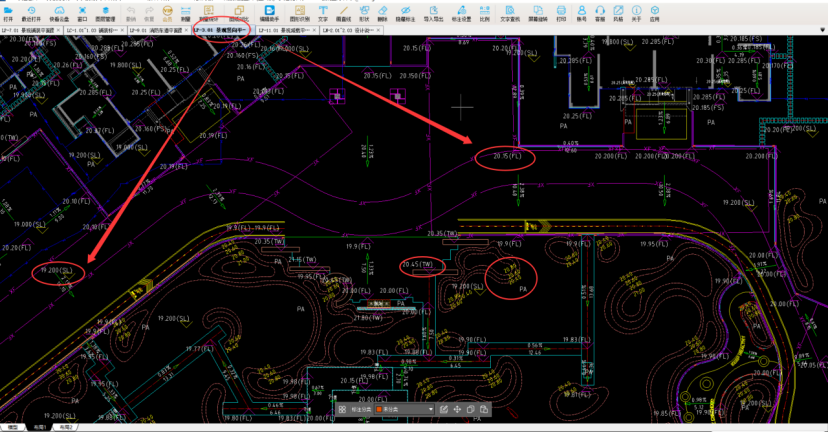

3、各类竖向标高，看景观竖向平面图

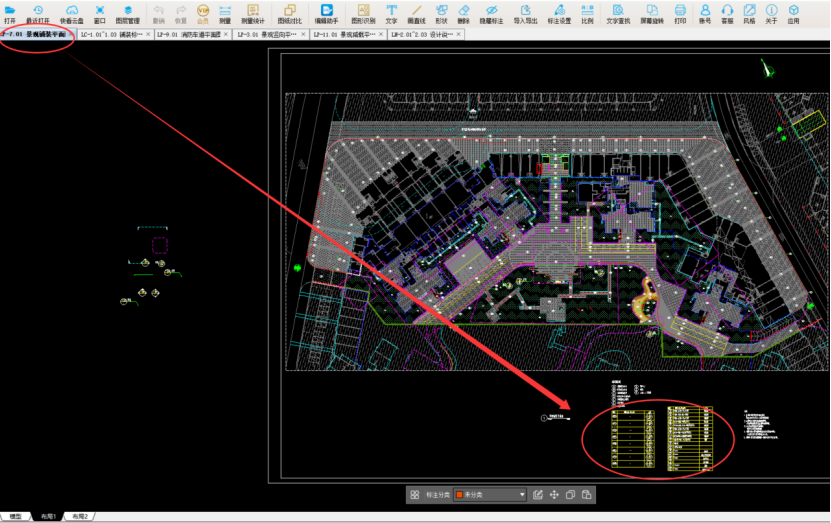

4、铺装面各种石材种类看景观铺装面图

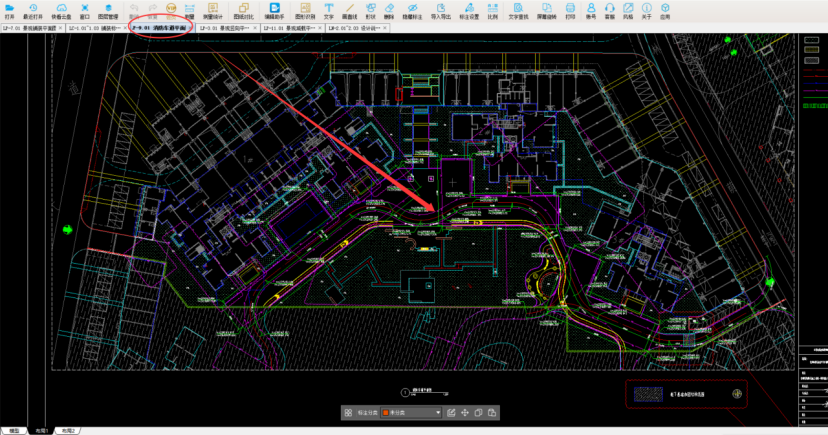

5、消防车道位置，看消防车道平面图，线型标注为XF,其中还有登高面，这里要注意，消防登高面的铺装基层做法同消防车道。
二、案例操作
以铺装面AI为例展开讲解，规格为900x300x15/18厚，其中15代表人行道用15mm厚的，18代表人行道用18mm厚的。

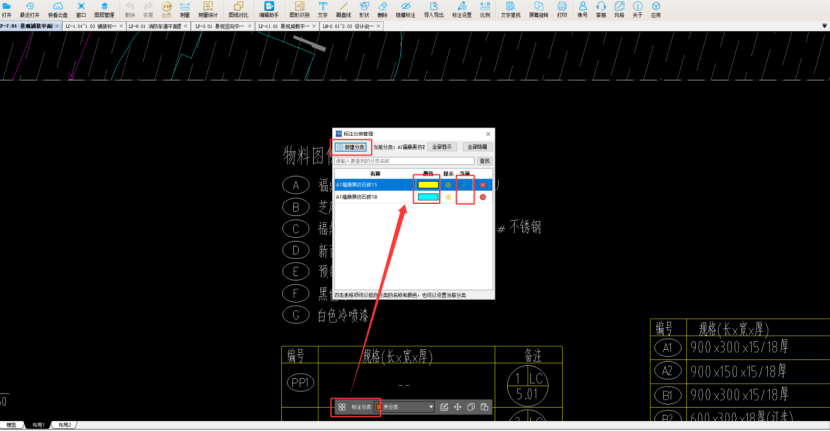

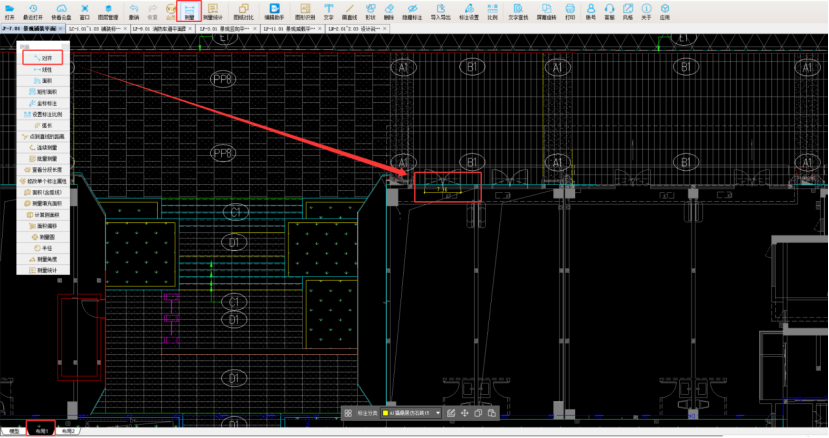

1、点击标注分类，新建分类福鼎黑仿石砖15/18，自由选择标注颜色，点击置于当前。
2、算量要选择图纸框线完整的布局中测量，首先要调整图纸比例，保证布局中的比例和模型中一致。同一位置，用测量对齐功能，量出模型中1840mm，布局中7.36mm，数据不一致，要调整。

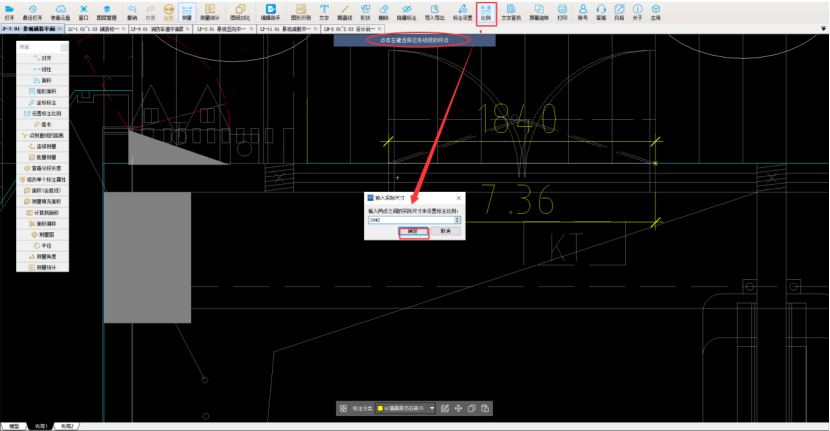

2、点击比例，选取布局中同位置线段，输入1840mm比例就调好了，再用测量对齐功能量取数值为1840mm
备注：每一步操作，系统也会给出提示，跟着提示走便可方便快捷操作。

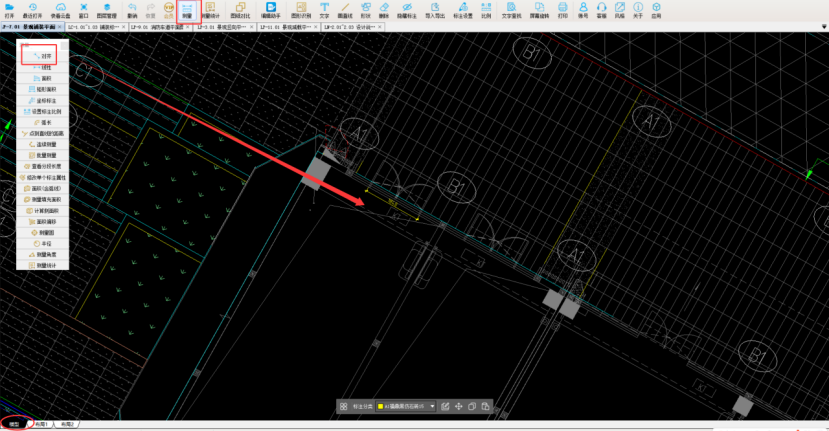

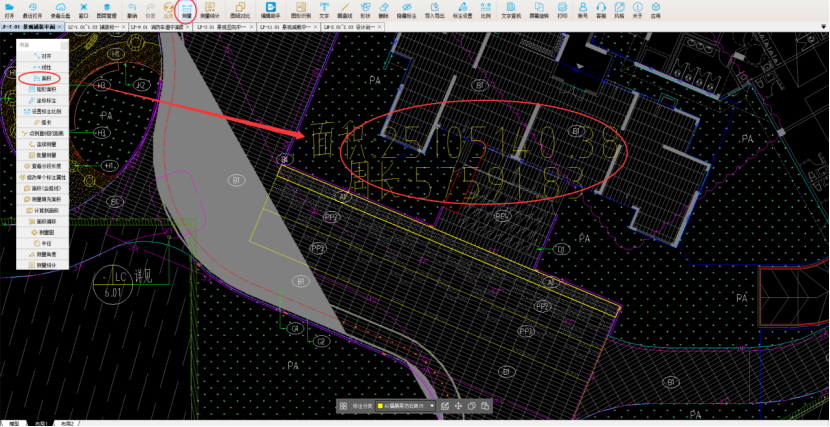

3、测量，点击测量面积，根据提示“点击左键选择面积的第一个脚点”，往下操作，便可测出面积25.105平方米。

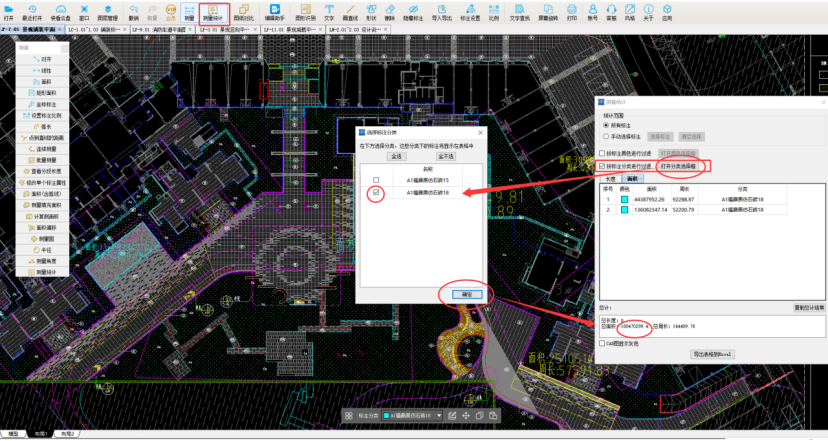

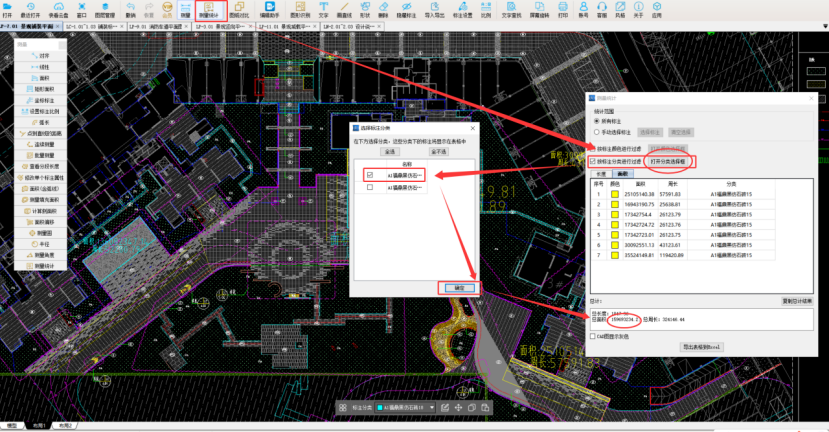

3、测量汇总，选择测量统计，勾选按标注分类进行过滤，勾选A1福鼎黑仿石砖18，确认，我们得出A1福鼎黑仿石砖18mm面积为：180.47㎡，A1福鼎黑仿石砖15mm面积为：159.69㎡。
4、由此，我们便得出A1福鼎黑仿石砖工程量：
4.1 A1福鼎黑仿石砖15mm：159.69㎡
100厚C15混凝土：159.69*0.1=15.97m³
100厚6%水泥石粉垫层：159.69㎡
4.2 A1福鼎黑仿石砖18mm面积为：180.47㎡
150厚C20混凝土：180.47*0.1=18.05m³
150厚6%水泥石粉垫层：180.47㎡
4.3 土方工程量，根据前面讲的竖向标高和基层做法，我们算出人行道位置回填土深度：20.1(FL)-19(SL)-基层（0.1+0.1）-石材厚度0.015-找平层0.03=0.855m
人行道回填土工程量：0.855*159.69=136.53m³
4.4 土方工程量，根据前面讲的竖向标高和基层做法，我们算出消防车道位置回填土深度：20.1(FL)-19(SL)-基层（0.15+0.15）-石材厚度0.018-找平层0.03=0.0.752m
人行道回填土工程量：0.752*180.47=135.7m³
4.5 地下室顶板做法，聚脂无纺布隔砂层(250g/m2)：180.47+159.69=340.16㎡，30厚成品蓄排水板：180.47+159.69=340.16㎡
至此，园林景观园建铺装面石材A1福鼎黑仿石砖设计工程量就计算完了，本文介绍了园林景观铺装面算量规则，识图侧重点，通过实际案例结合CAD快速看图测量面积功能，高效完成铺装面工程量计算。
