建筑项目复工后，出现“计量慢、误差大、返工多”的问题，主要原因是跳过图纸前置处理直接计量，本文结合真实项目案例，结合CAD快速看图应用，总结图纸前置处理的具体流程、关键技巧。
一、项目背景
某城市新建高层住宅楼项目，涉及建筑、结构、安装3个专业，计划30天内完成主体结构计量，为材料采购和班组进场提供依据。
二、前置处理全流程
1、 图纸版本统一

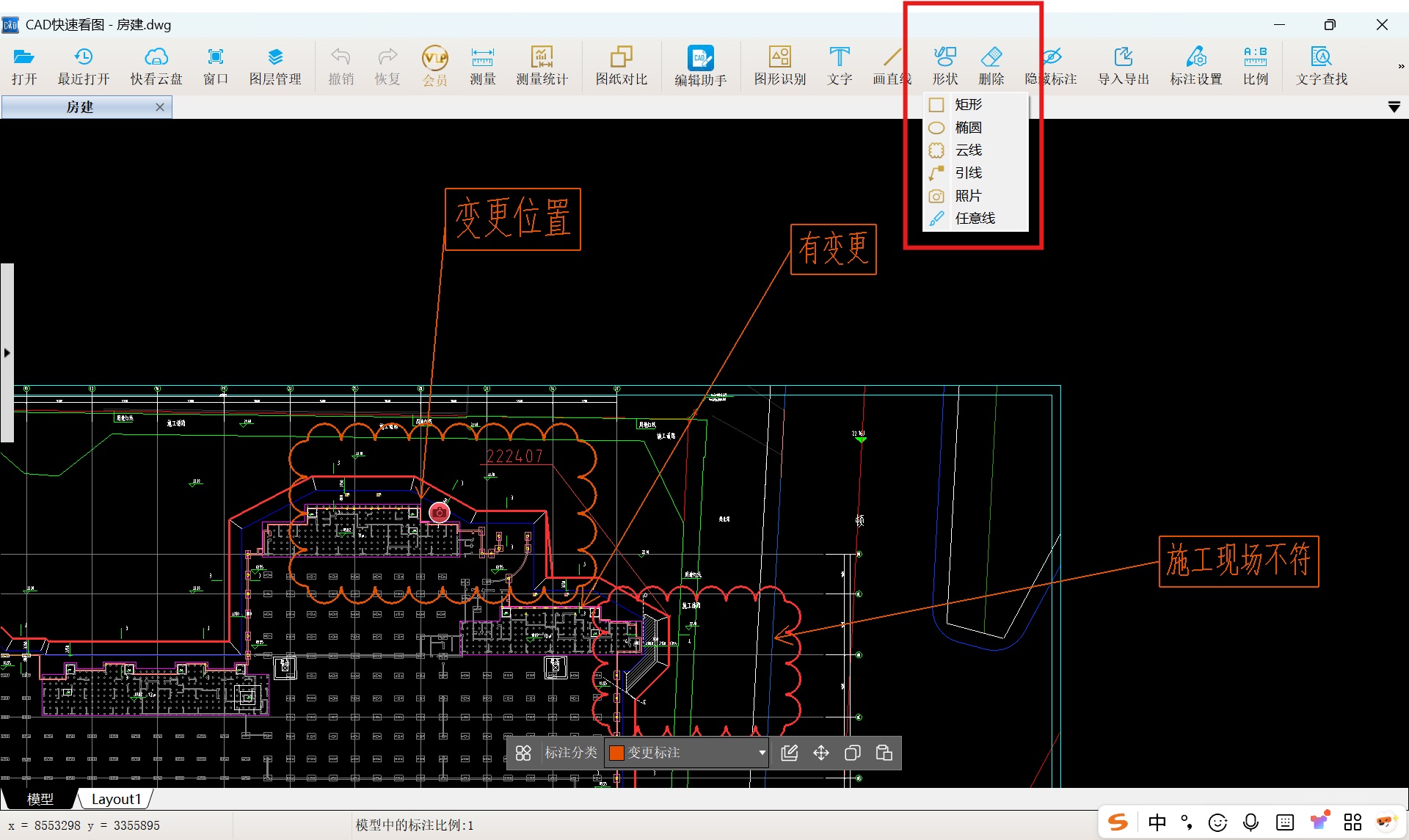

复工后首要工作是“统一图纸版本”，避免用旧图、错图计量。项目需安排专人对接，确认用的是最新审图通过版图纸，并在最新图纸上标注变更部位。

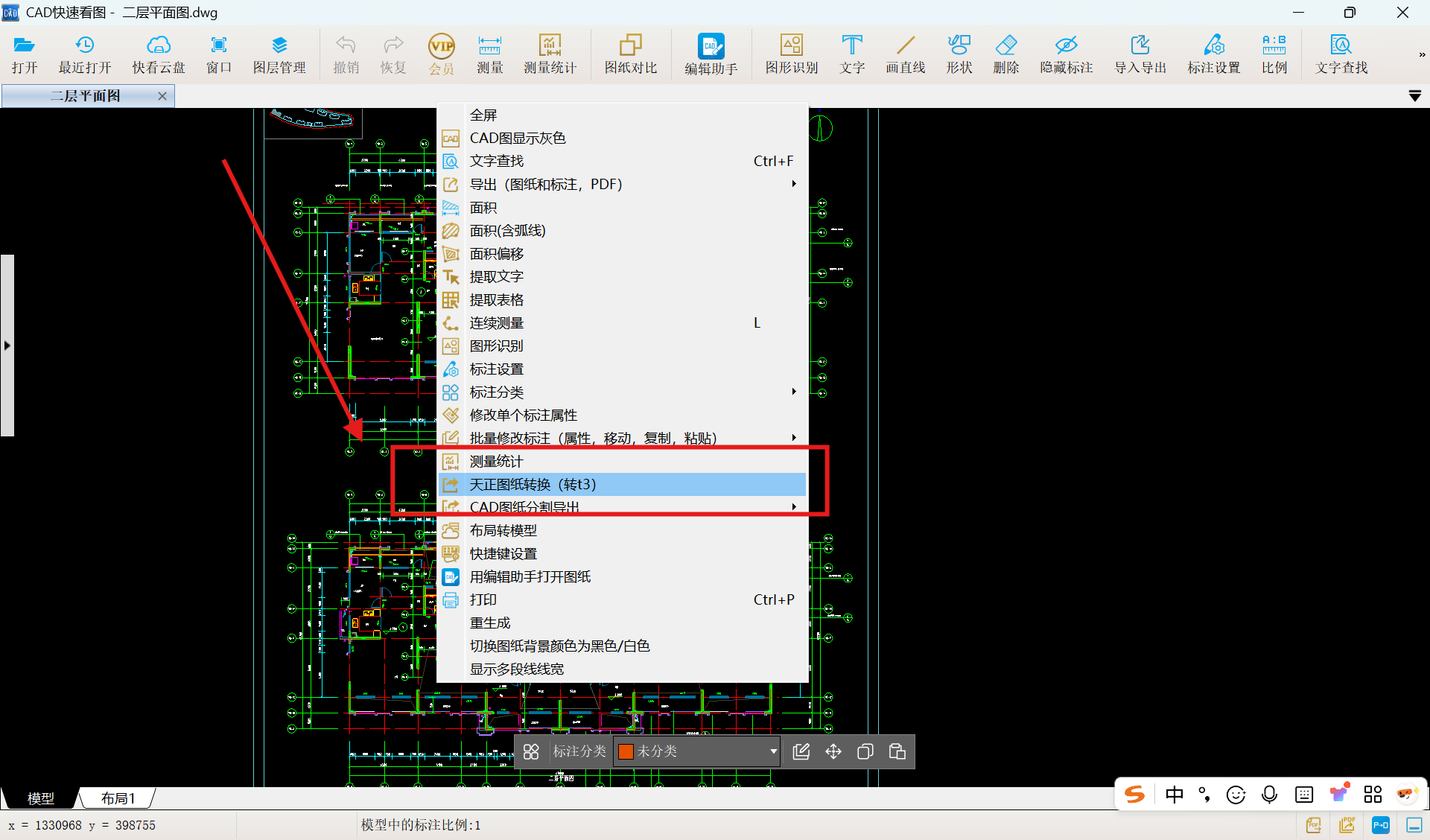

标注后可通过CAD快速看图的天正图纸转换（转t3）功能，将标注完整的最新图纸转为T3格式归档，轻松解决高版本图纸导入计量软件显示不全、兼容不畅的问题，无需额外安装天正软件。
关键技巧：复工后图纸版本确认需形成书面记录，由设计方、建设方、施工方三方签字确认，避免后续因版本争议导致计量偏差。
2、 图纸规范性

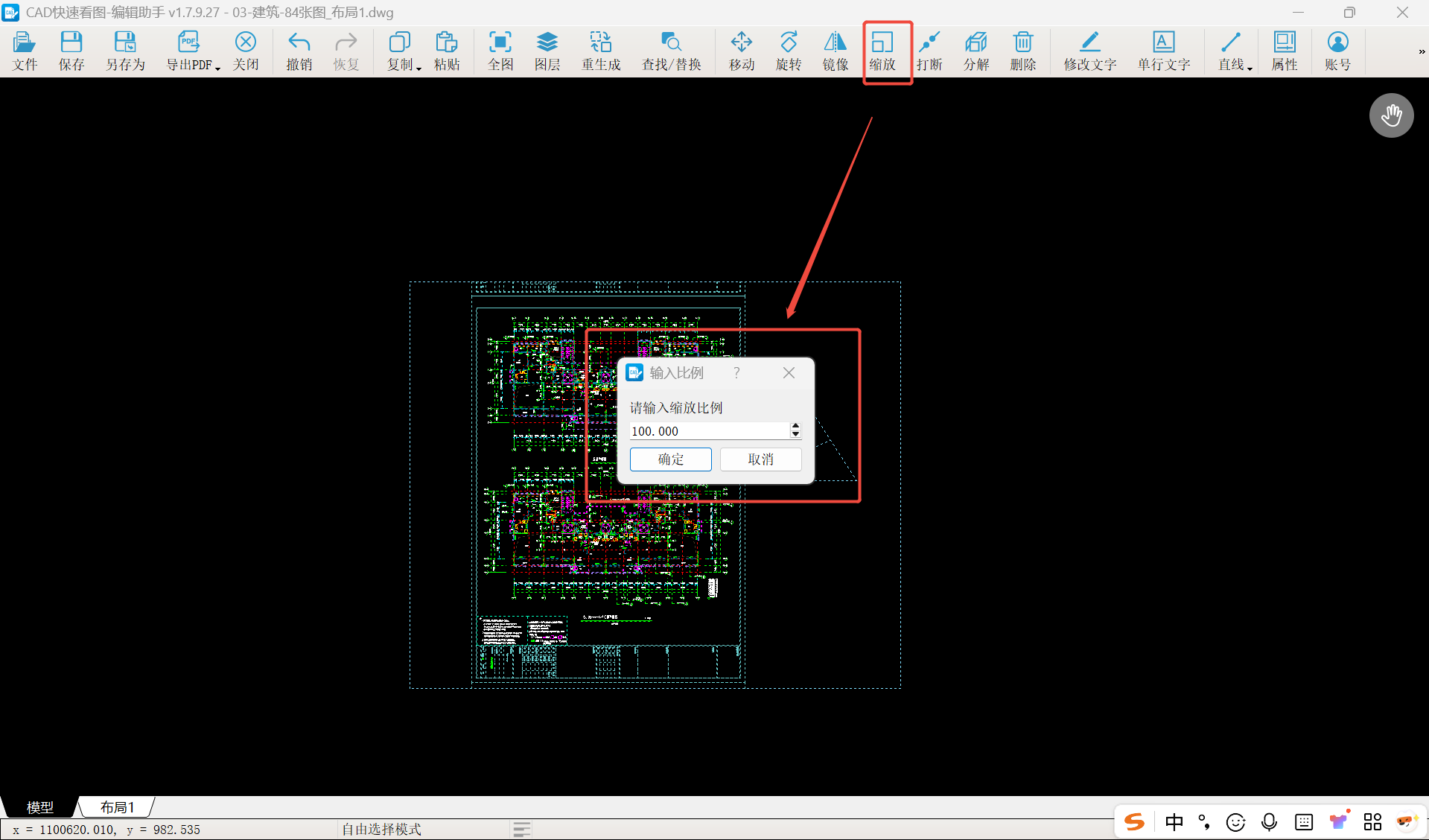

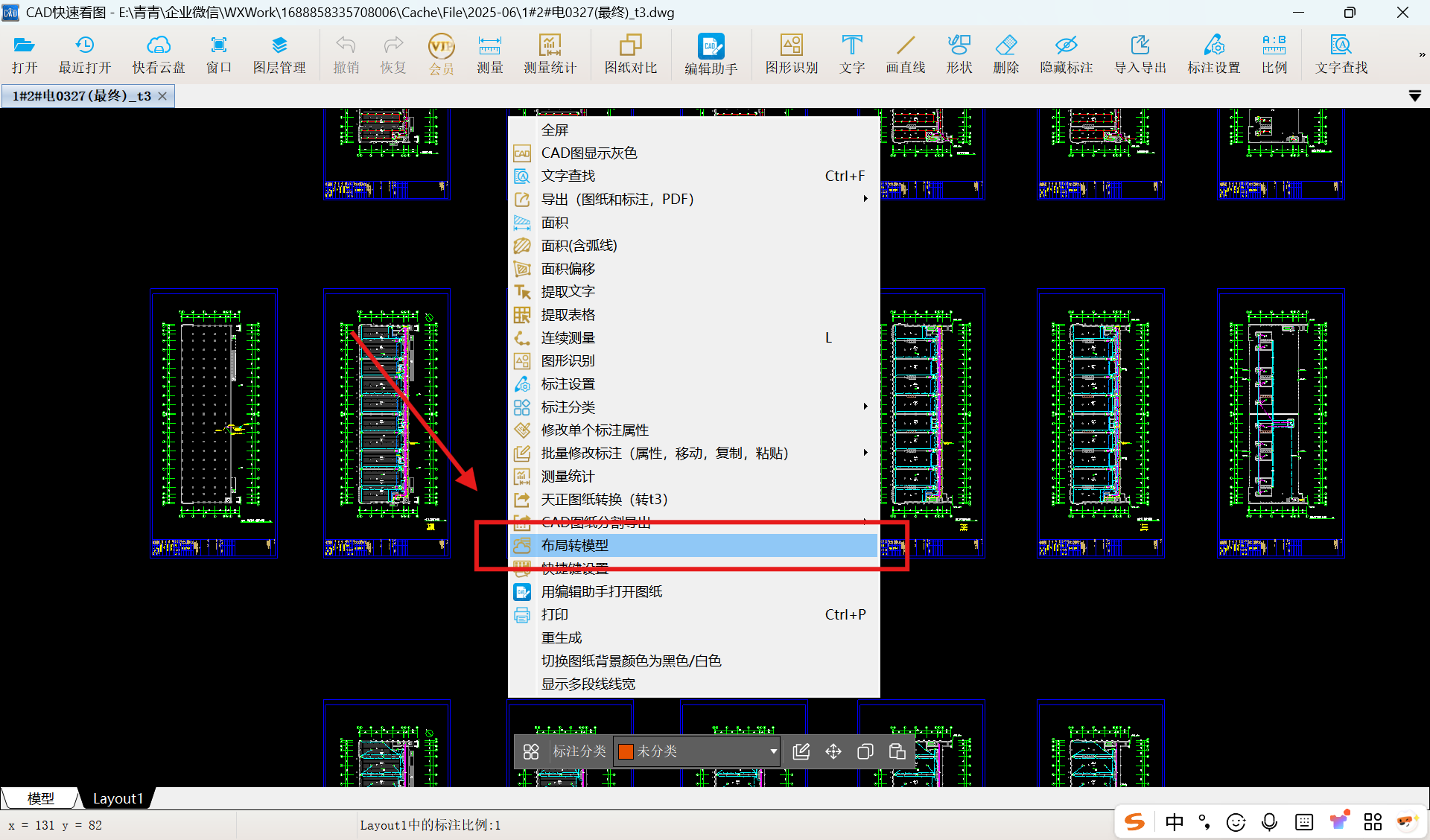

图纸存在布局空间绘制的情况，计量软件不支持打开布局图纸，利用CAD快速看图的布局转模型功能，可一键将布局中的图形转换至模型，再使用编辑助手缩放功能，统一调整比例。
关键技巧：补充模糊标注（如部分梁截面尺寸未标注、钢筋间距模糊），统一标注单位，删除重复标注。
3、多专业图纸交叉核对

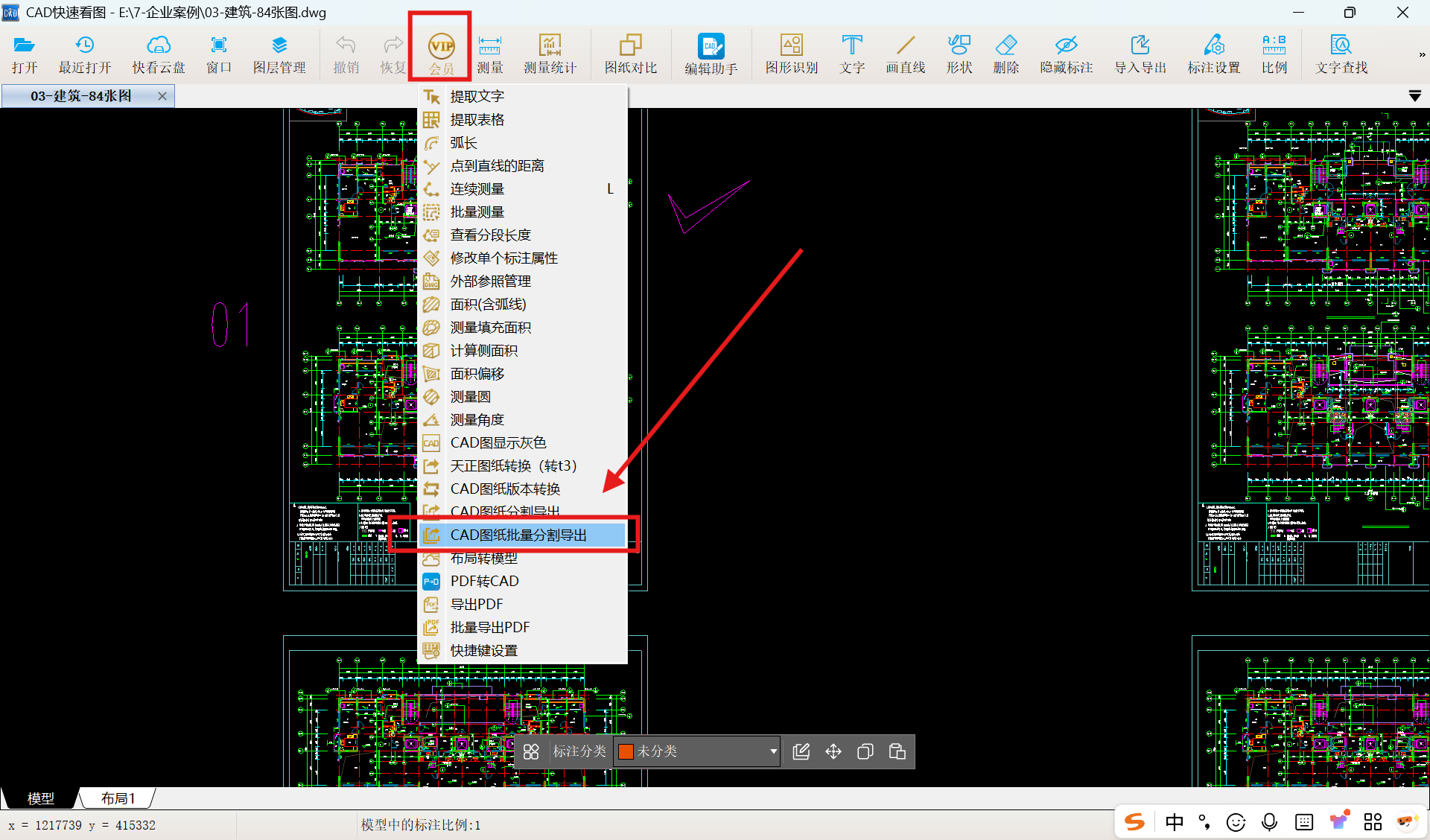

住宅项目多专业交叉多，复工后需提前核对建筑、结构、安装图纸的一致性，避免计量与现场施工脱节！可通过CAD快速看图的【CAD图纸批量分割导出】拆分各楼层图纸。
CAD快速看图可自动识别到所有图框及其名称，并自动为分割好的图纸命名。也可以修改任一图纸的名称，确保图名规范统一，之后同步至计量软件，避免计量时重复设置。
关键技巧：复工后时间紧张，无需逐点核对，重点聚焦各专业交叉高频冲突点。
①核对“尺寸、标高、构件匹配度”，确保节点构造做法一致性，补充缺失的节点详图，确保计量时节点工程量计算准确。
②核对“管线与构件的空间冲突”，避免复工后管线预埋与柱梁、钢筋冲突。
4、计量规则与基础信息预设

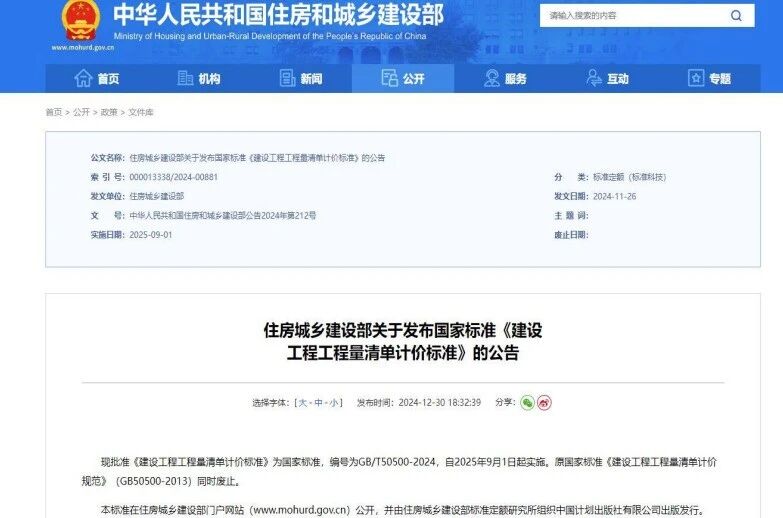

根据复工后计量需求，提前预设计量规则和基础信息， 确定计算依据：选用当地定额及《建设工程工程量清单计价规范》（GB50500-2013），明确混凝土体积按净体积计算、钢筋按搭接长度加损耗系数计算，可在软件中标注计算规则，便于项目人员随时查看。
关键技巧：将檐高、设计室外地坪标高、抗震等级等核心参数（檐高直接影响抗震等级，进而影响钢筋锚固和搭接量）标注在图纸对应位置，檐高影响超高费，因为建筑物自设计室外地坪至檐高超过20m，需要计算超高费。
做好图纸前置处理，结合CAD快速看图的转T3、自动分割、布局转模型等功能，既能大幅提升计量效率，又能控制误差，为项目复工后的快速推进、成本管控提供坚实保障。
