建筑给水系统的概念、分类及组成
1.1 建筑给水系统的概念与分类
建筑给水系统是指将城镇给水管网（或自备水源，如蓄水池）中的水引入一幢建筑或一个建筑群体，以满足人们生活、生产和消防等用水需求，并对水质、水量与水压提出相应要求的冷水供应系统。
一、系统分类
| 类型 | 说明 |
|---|---|
| 生活给水系统 | 专供居住建筑与公共建筑内日常生活用水 |
| 生产给水系统 | 满足生产工艺需求的供水系统 |
| 消防给水系统 | 专供建筑内消防设备用水，包含消火栓系统和喷淋系统 |

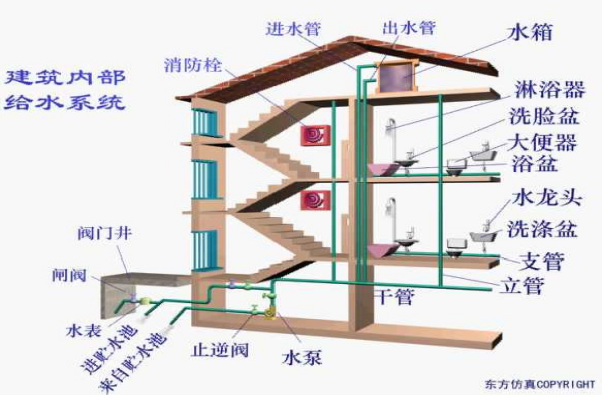

📌 建筑内部给水系统结构示意如图1.1-1所示。
图1.1-1 建筑内部给水系统
从安装造价角度出发，拿到一套给排水图纸，先找到给水系统阀门井（一般在图纸首层），从阀门井中阀门作为起点开始计算给水管道长度，如果图纸中没有绘制阀门井，再考虑从外墙皮1.5m作为给水管道给水起点

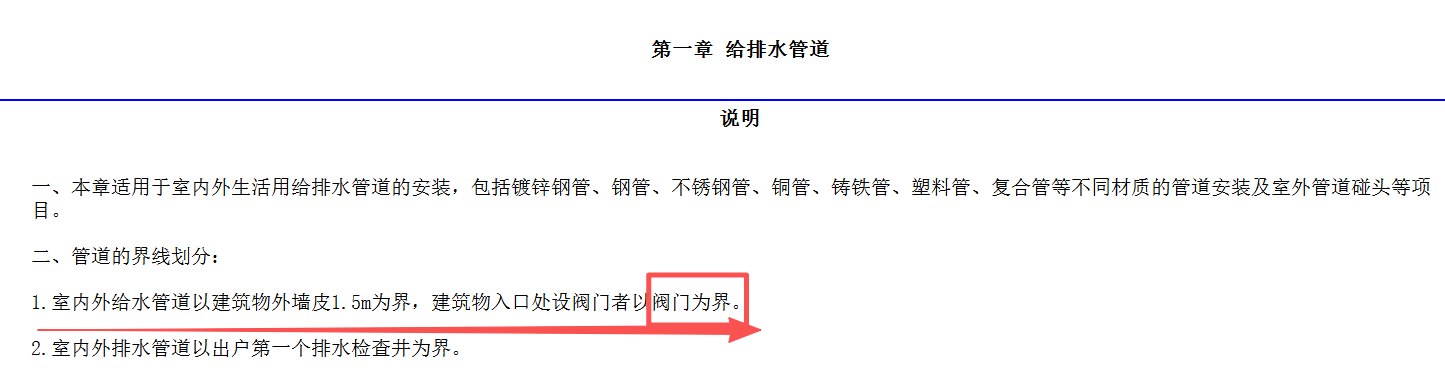

湖北24定额计算规则：
1.2 室内给水系统的基本组成
室内给水系统主要由以下部分构成：
引入管（进户管）
连接建筑小区给水管网与建筑内部给水管网的联络管段。水表节点
包括水表及其前后阀门、泄水装置，用于计量、控制与检修。管道系统
由水平干管、垂直干管、立管及横支管等组成。给水附件
如截止阀、闸阀、止回阀、配水龙头等。升压与贮水设备
当外部管网压力不足或内部对供水稳定性有要求时设置，如水泵、水箱等。

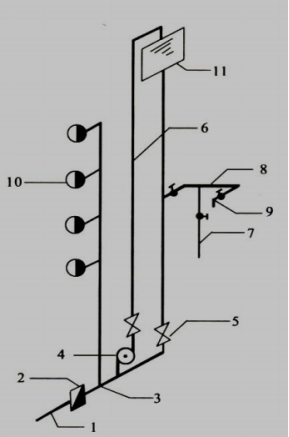

📌 室内给水系统基本组成示意如图1.2-1所示。
图1.2-1 室内给水系统基本组成
1－引入管 2－水表节点 3－水平干管 4－水泵 5－主控制阀 6－立干管 7－立支管 8－水平支管 9－水龙头 10－消火栓 11－水箱

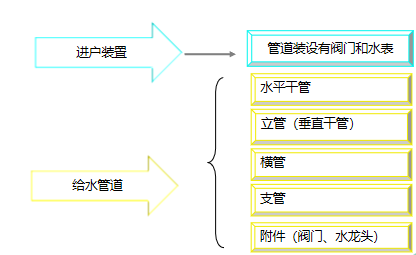

📌 给水进户装置及管道组成如图1.2-2所示。
图1.2-2 给水进户装置及给水管道组成
1.3 施工图组成
建筑给排水施工图通常包括以下内容：
| 组成部分 | 功能说明 |
|---|---|
| 图纸目录 | 系统列出图纸编号、名称、版次、比例、页码等，作为技术文档索引 |
| 设计说明 | 阐述设计背景、依据、技术要点、材料要求及施工规范 |
| 图例 | 统一解释图形符号、线型、颜色、缩写，确保图纸信息准确传达 |
| 设备材料表 | 列出设备、材料、部件的规格、数量与技术参数 |
| 平面图 | 展示系统与设备平面布置，标注管道管径、坡度等 |
| 系统图（轴测图） | 反映管道空间走向与标高，便于施工与预算 |
| 施工详图 | 细化关键节点构造 |
室外小区给排水工程还可包括管道断面图、给排水节点图等。
一、系统图的绘制方法
给排水、采暖、煤气管道系统图采用正面斜轴测图绘制：
左右方向管线：水平线
上下方向管线：竖线
前后方向管线：45°斜线

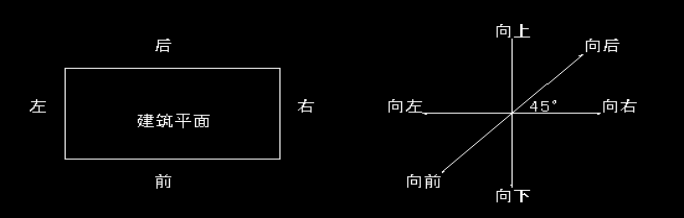

📌 如图1.3-1所示。
图1.3-1 正面斜轴测

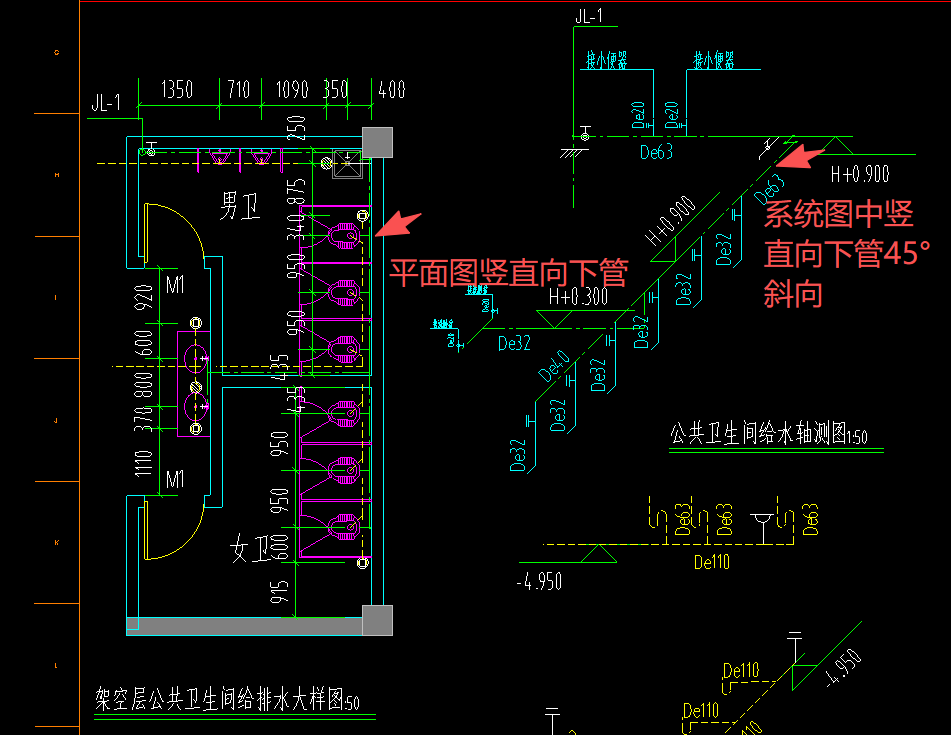

给排水图纸中平面图与系统图对比
二、管道投影与交叉表示
水平管、倾斜管：以单线条水平投影表示
管道交叉时：高位管道连续绘制，低位管道在交叉处断开
垂直管道：以圆圈表示

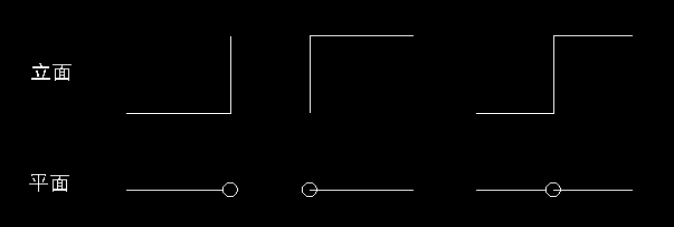

空间拐弯方向：按图1.3-2所示方法表达
图1.3-2 管道投影表示
