广联达精准算量技巧：柱子最容易出错的3大高频问题

造价狮老康 2026-03-30 | 2685阅读 2 赞

最近收到很多关于柱子广联达软件钢筋算量的问题，下面整理了3个最常见的问题以及解决方法，希望能帮到大家，提高工作效率，如果还想学习更多的内容，点这获取更多造价资料~

问题：

土建计量GTJ中，框架柱/暗柱/端柱汇总计算提示:直筋长度的计算结果小于0，如何处理?

解决方案：

注：GTJ2026/GTJ2025的1.0.36.3及以上版本对此问题做了优化，若使用低版本软件，建议可升级到新版本后再汇总查看。

若已经使用新版本或不想要升级版本，需要鼠标左键双击错误提示，即可定位并选中柱图元，然后按如下方法操作：

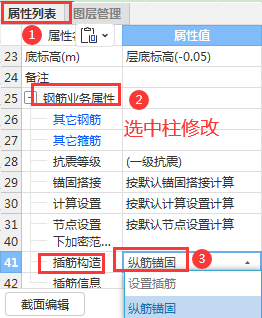

方法一：选中柱，点击【属性列表】---钢筋业务属性---将“插筋构造”中的“设置插筋”改成“纵筋锚固”---再汇总计算。如图：

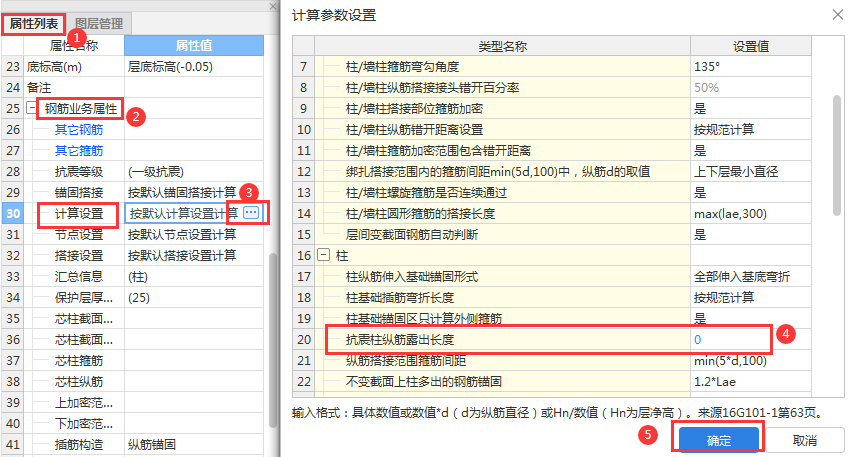

方法二：选中柱，点击【属性列表】---钢筋业务属性---计算设置---将“抗震柱纵筋露出长度”/"非抗震柱纵筋露出长度”/“抗震/非抗震暗柱/端柱纵筋露出长度”修改为0---点击确定---再汇总计算。

如图：

(根据柱是否抗震判断修改抗震柱/非抗震柱的设置，根据柱为框架柱或暗柱/端柱判断修改柱/暗柱/端柱的设置，如三级抗震的框架柱，则修改抗震柱纵筋露出长度）。

造价技能

方法三：柱子位置有柱帽或有较高的梁/圈梁/条形基础等图元或柱中间位置有梁/圈梁/板导致的，可以先将柱帽/梁/圈梁/条形基础/板等图元移动到其他位置或【图元存盘】后删除，汇总柱【锁定】后，再将其他图元移动回来或【图元提取】进来（锁定前GTJ2021/GTJ2018需要先汇总计算，GTJ2026/GTJ2025若给“实时计算”打勾，则不用汇总计算）。

备注：若三维时没有看到梁/条形基础等图元时，有可能是相邻楼层的梁/条形基础等图元影响的，可以在显示设置（快捷键F12）---楼层显示---勾选相邻楼层后查看。

方法四：同位置不同标高处有两个柱，如：①下面的柱子高度高，上面的柱子高度小，下面柱纵筋会伸至上面，导致上面柱不计算钢筋，或者②下面柱高度底，上面柱高度高，上面柱钢筋伸入下面柱中导致下面柱不计算，建议将上面/下面柱移动到其它位置或把上层/下面柱标高调整一下，使上面柱不要与下面的柱挨着，然后计算后将柱【锁定】。

问题二：

土建计量GT中，牛腿柱如何绘制?

软件目前没有牛腿柱这个构件，但【表格算量】的参数输入中可设置牛腿柱钢筋；

若要计算土建工程量或者想要将牛腿柱绘制在模型中，可以用异形梁、自定义节点等构件代替布置，钢筋在【其它钢筋】中输入，或在自定义节点【编辑钢筋】中绘制。

问题三：

土建计量GTJ中，约束边缘柱/暗柱及钢筋如何设置?

场景一：若使用的是GTJ2021及以上版本。

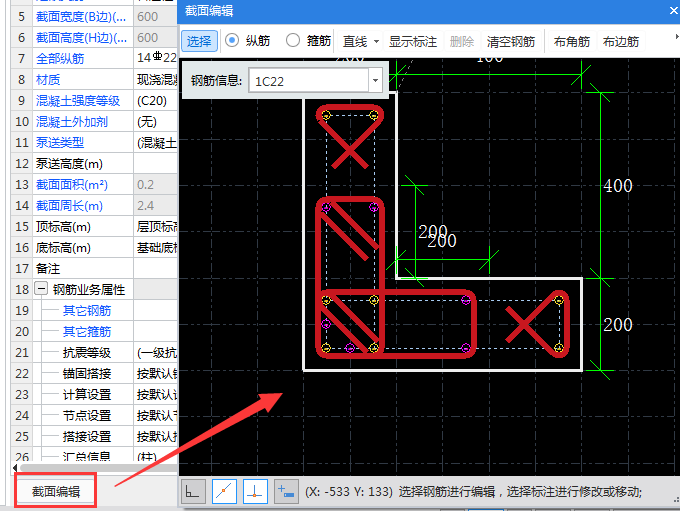

方法：GTJ2021版本开始新增了约束边缘非阴影区构件，约束边缘构件可以用暗柱和约束边缘非阴影区组合布置，正常布置暗柱后，新建约束边缘非阴影区，点画布置在暗柱和墙相交位置。如图：
