土建计量GTJ中，为什么梁无法自动生成吊筋/次梁加筋？
原因一：不满足生成条件（①梁有变截面；②梁和梁相交处有柱或者墙；③只勾选同截面的次梁相交，均设置时，两根次梁的截面尺寸不同）。

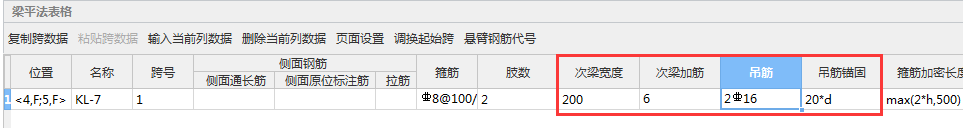

方法：若是以上情况，只能选中梁在【梁平法表格】中手动输入次梁宽度/吊筋/次梁加筋信息。如图：
原因二：梁和梁标高没有相交导致。
方法：选中梁，在梁原位标注将标高调整正确；若标高正确，则需在【梁平法表格】中手动输入吊筋/次梁加筋信息。
原因三：未提取梁跨的梁不能生成（若梁颜色为粉色则说明未提取梁跨）。
方法：使用【重提梁跨】或【刷新支座尺寸】识别梁跨后，再自动生成吊筋/次梁加筋处理。
原因四：自动生成吊筋时，“生成方式”选择的是“选择图元”，但点完确定按钮后，没有选择梁图元。
方法：在生成吊筋界面点击确定后，选择梁图元，鼠标右键即可。 如图：
原因五：生成吊筋的位置有碎梁导致。
方法：将梁删除后重新绘制下，再生成吊筋即可。
原因六：框架梁与框架梁相交绘制，且截面尺寸一致，此情况软件不支持生成次梁加筋/吊筋；
方法：建议在梁的【平法表格】中手动输入处理。
原因七：梁和非框架梁相交，非框架梁没有以框架梁为支座导致。
方法：点击【设置支座】功能，先选中非框架梁，再选择框架梁图元，鼠标右键设置支座即可。
备注：若非框架梁不需要以框架梁为支座，在梁【平法表格】的次梁宽度/吊筋/次梁加筋的位置手动输入；若一跨梁与多根次梁相交，可以用/隔开输入钢筋信息。如：次梁加筋：6/6，吊筋：4C14/3C18，表示一跨和两根次梁相交，均生成次梁加筋和吊筋。
原因八：非框架梁与非框架梁相交布置，截面尺寸不一致，且相交位置没有支座或者支座在截面尺寸大的梁上，则无法生成次梁加筋/吊筋。
方法：选中截面尺寸小的非框架梁，鼠标右键【设置支座】，以截面大的梁为支座后，再生成吊筋即可给截面大的非框架梁上面生成次梁加筋/吊筋。如图：
原因九：绘制了同截面的两个非框架梁，需要给两个非框架梁上都设置次梁加筋/吊筋，但点击【生成吊筋】后，未勾选“同截面的次梁相交，均设置”。如图：
方法：生成吊筋时勾选“同截面的次梁相交，均设置”后重新生成。
原因十：梁类别不同。
方法：选中梁图元，鼠标右键【转换图元】修改为同类别的梁，再点击【生成吊筋】即可。
