路灯照明工程量计算核心涵盖四大类：路灯灯具及附件、灯杆及基础、电缆及配管、附属设施，计算需遵循“先识图、再计量、后核对”的原则。本文结合市政工程量计算标准，详细讲解如何运用CAD快速看图快速、精准计算路灯照明工程量。
一、计算规则
1、路灯

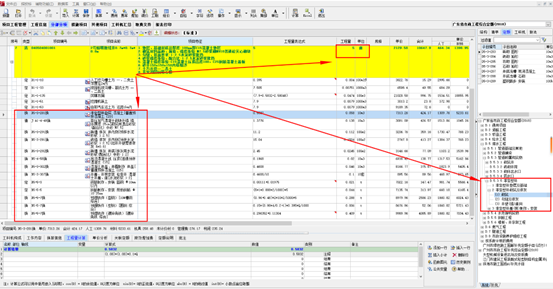

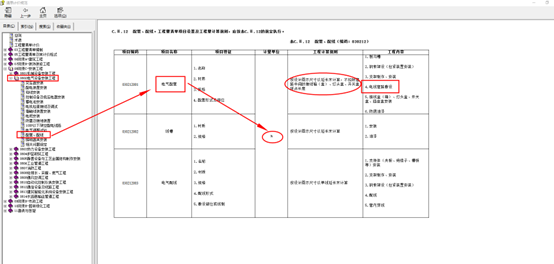

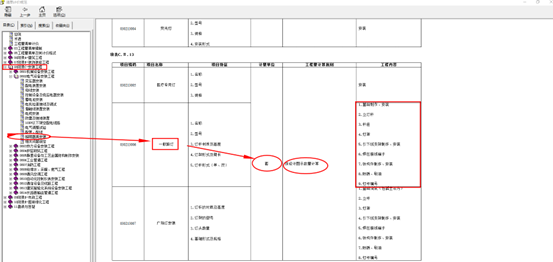

按设计图示数量，以“套”为单位计算。包含基础制作、安装；立灯杆；灯座；铁构件制作、安装。
2、电缆

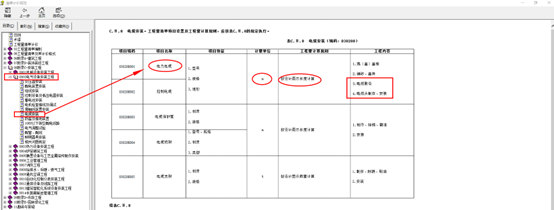

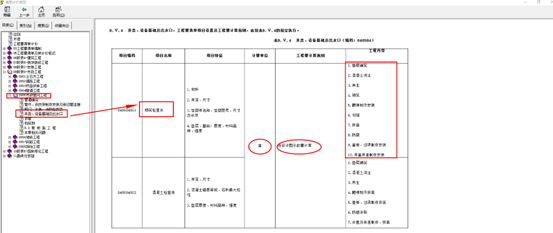

按设计图示长度，以“米”为单位计算，包含电缆敷设；电缆头制作、安装。电缆算量要计算附加长度2.5%。
3、配管

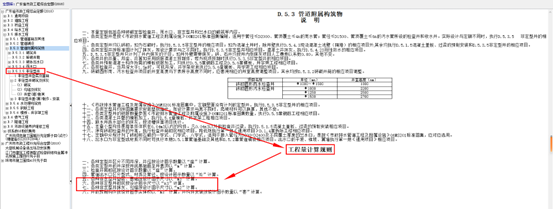

按设计图示尺寸以“延长米”为单位计算，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。
4、照明接线井
按设计图示数量，以“座”为单位计算。套用定额时，选择非定型井的相关子目组价。
二、识图

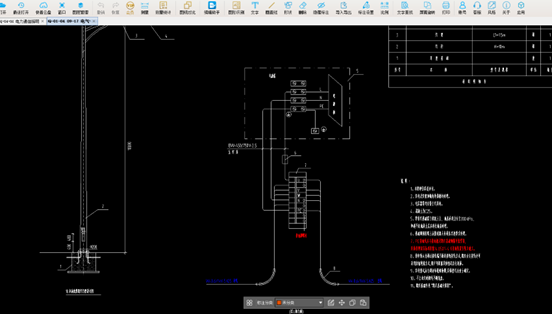

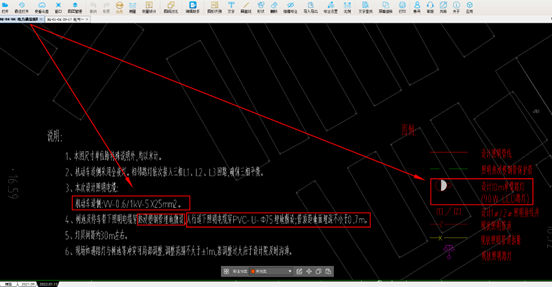

机动车道侧:VV-0.6/1kV-5X25mm2。
树池及停车带下照明电缆穿热浸塑钢管埋地敷设；
人行道下照明电缆穿PVC-U φ75，管顶距地面埋深不小于0.7m；
设计10m单臂路灯 (90W LED路灯)；
三、案例实操
1、图层管理+界面简化

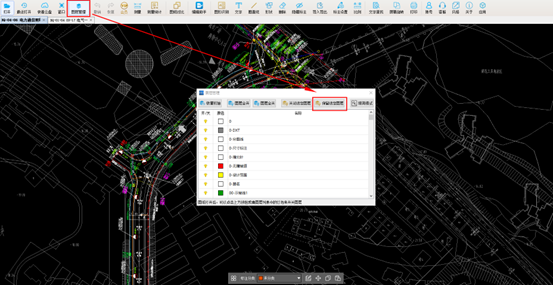

选择CAD快速看图上方工具栏“图层管理”→“保留选定图层”（左键单击图元来选中去所在图层，右键完成，Esc退出）
2、新建标注分类+标注管理

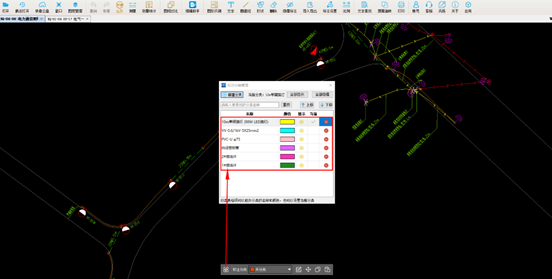

点击下方工具栏“标注分类”，新建标注分类管理→选择颜色：便于区分已识别的构件→置于当前：要识别的构件
3、图例识别+精确算量

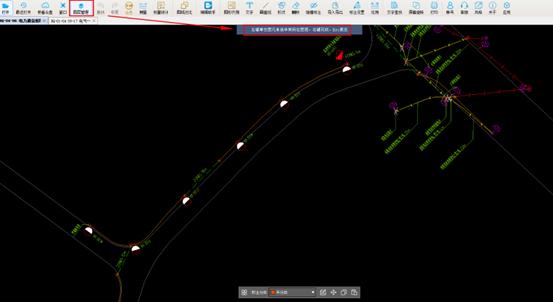

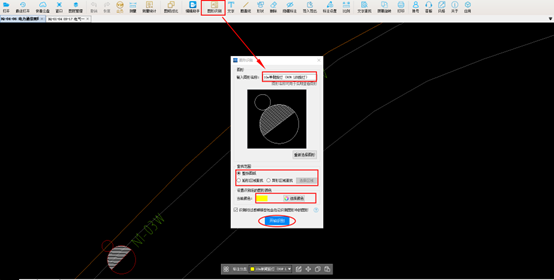

点击软件“图形识别”功能，框选图纸中路灯图例，确认图例无误后输入名称，设置查找范围为整个图纸，启动识别后，软件会自动统计灯具数量26套。重复图例识别，识别所有图形后，选择“查看已识别图形列表”，即可查看已识别工程量。
4、“连续测量”+“测量统计”识别电缆、配管工程量
a.电缆计算需包含：水平长度＋垂直长度＋附加长度；

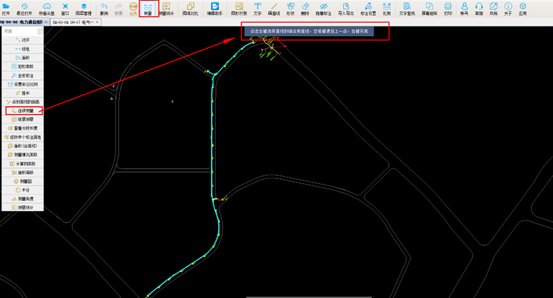

b.点击“连续测量”功能，沿电缆敷设路径框选，软件自动测算水平长度；

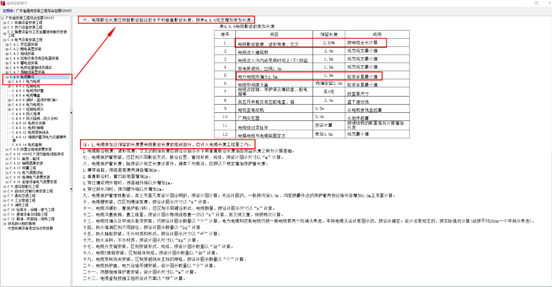

c.垂直长度需结合配管埋深（管顶距路面最低点埋深不小于0.7m）和灯杆接线高度计算，比如灯杆立管按一进一出形式核算。附加长度按定额标准取值，包括电缆松弛度系数2.5%、电缆进配电箱半周长、进入灯杆接线盒预留2.0m等，软件可通过“测量统计”功能汇总长度后，手动叠加附加长度。

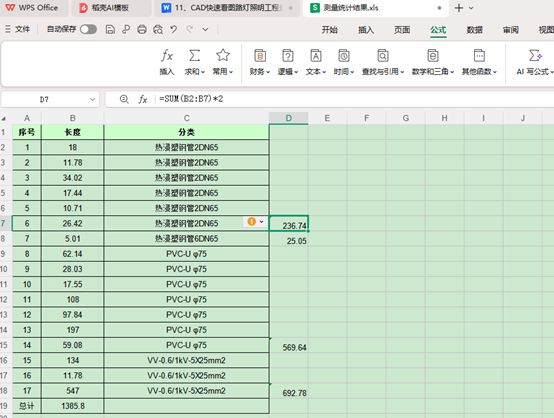

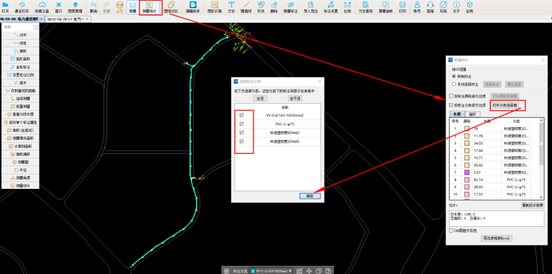

d.配管工程量计算与电缆路径一致，使用“批量测量”功能框选配管路径，区分配管材质和敷设方式，统计总长度。导出Excel表格汇总数据。
由此可以得出工程量：
4.1 10m单臂路灯 (90W LED路灯)：26盏
4.2 电力电缆：【水平692.78+垂直26*（0.8+0.7）*2+终端头预留26*2*1.5+配电箱预留1.5】*（1+2.5%电缆曲折折弯余系数）=871.54m
4.3 热浸塑钢管DN65：236.74m+25.05=261.79m
4.4 PVC-U φ75：水平596.64+垂直26*2*0.7=631.64m
4.5 2#接线井：18座。
备注：垂直距离0.7m代表配管埋地的距离，0.8m代表接线门距地距离。接线门到灯头3*2.5㎡厂家自配，包含法兰盘及地脚螺栓均由厂家配套供应。
运用CAD快速看图计算路灯照明工程量，可将传统手算的繁琐流程简化，大幅提升计量效率和精准度，尤其适合工程量大、节点复杂的项目。掌握上述操作步骤，结合规范要求，可轻松完成路灯照明工程量的全流程计算，为工程造价、施工实施提供可靠的数据支撑，助力工程高效推进。
