巧用 CAD 快速看图解决布局与模型图纸无法对比问题
CAD快速看图
官方认证权威媒体作者
2026-05-27
|
5480阅读
0
赞
在工程造价行业，处理工程变更和结算等日常工作中，经常需要在 CAD模型空间与布局空间之间来回切换，核对图纸尺寸、构件位置及设计是否一致。
但很多时候打开图纸，会遇到一个常见难题：布局和模型比例错乱、图形错位、尺寸对不上，根本无法正常对照复核。下面，小编根据实际案例，用CAD快速看图带大家轻松解决图纸对比难题，快速校准、实现布局与模型精准对比。
一、问题根源：为何 布局和模型无法对比？
1、模型空间：核心绘图区域，设计时按1:1 真实尺寸绘制构件，无固定图框，侧重精准设计，是图纸的 “原始底图”。
2、布局空间：模拟白纸的出图区域，用于放置图框、标注、说明，需按规范设置比例（如 1:50、1:100），侧重排版输出，是图纸的 “打印成品”。
3、同一张布局里存在多个不同视口，快速看图无法自动识别适配。
二、解决方案：布局转模型，分割图纸，再利用“编辑助手” 调整图纸比例，实现布局与模型精准对比
1、前期准备

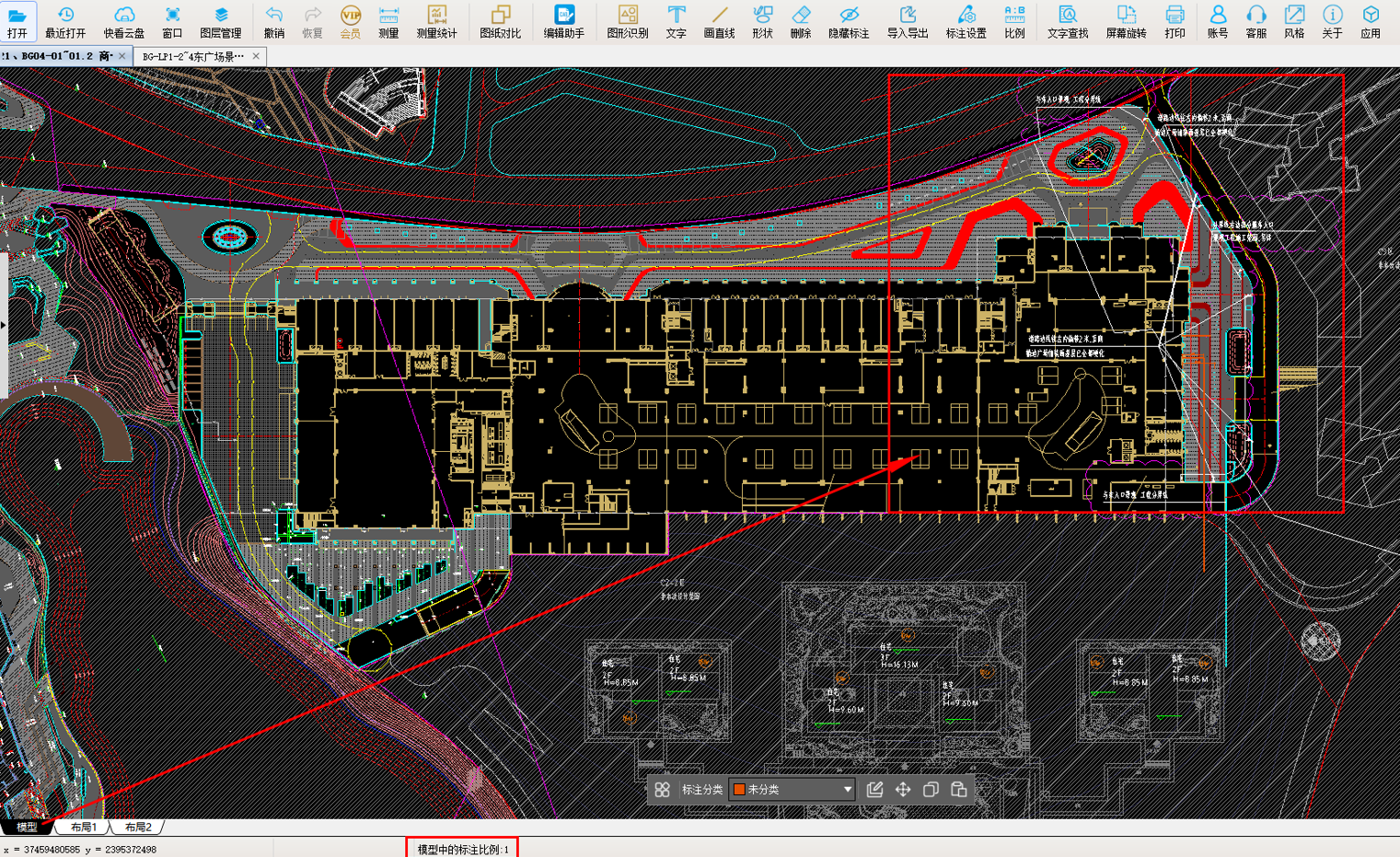

利用CAD快速看图打开两张原始CAD图纸，图纸一为施工蓝图，界面如下：布局比例：1。

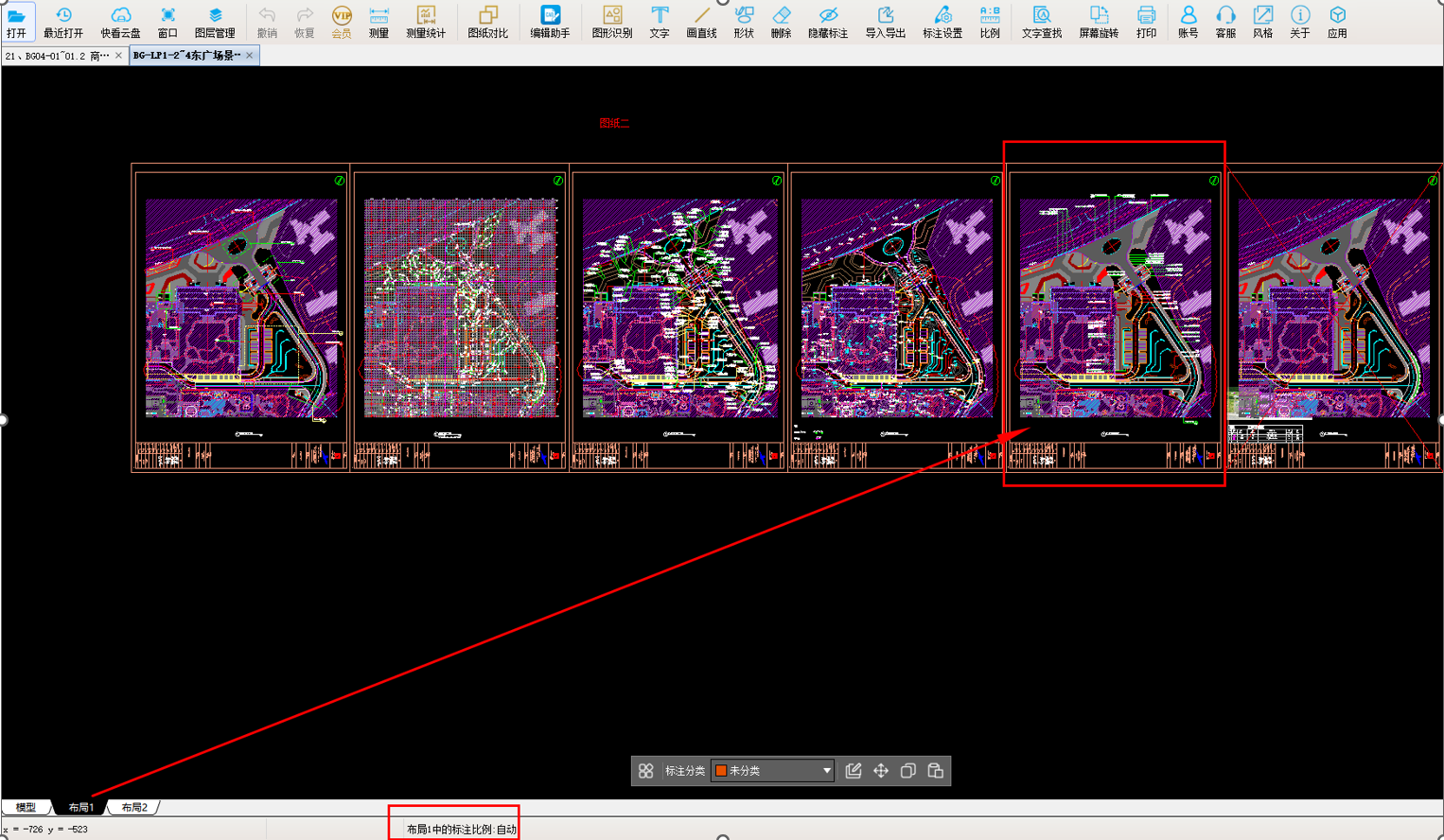

图纸二，为变更后的竣工图，窗口界面为多视口布局图：
2、进行图纸对比，发现问题

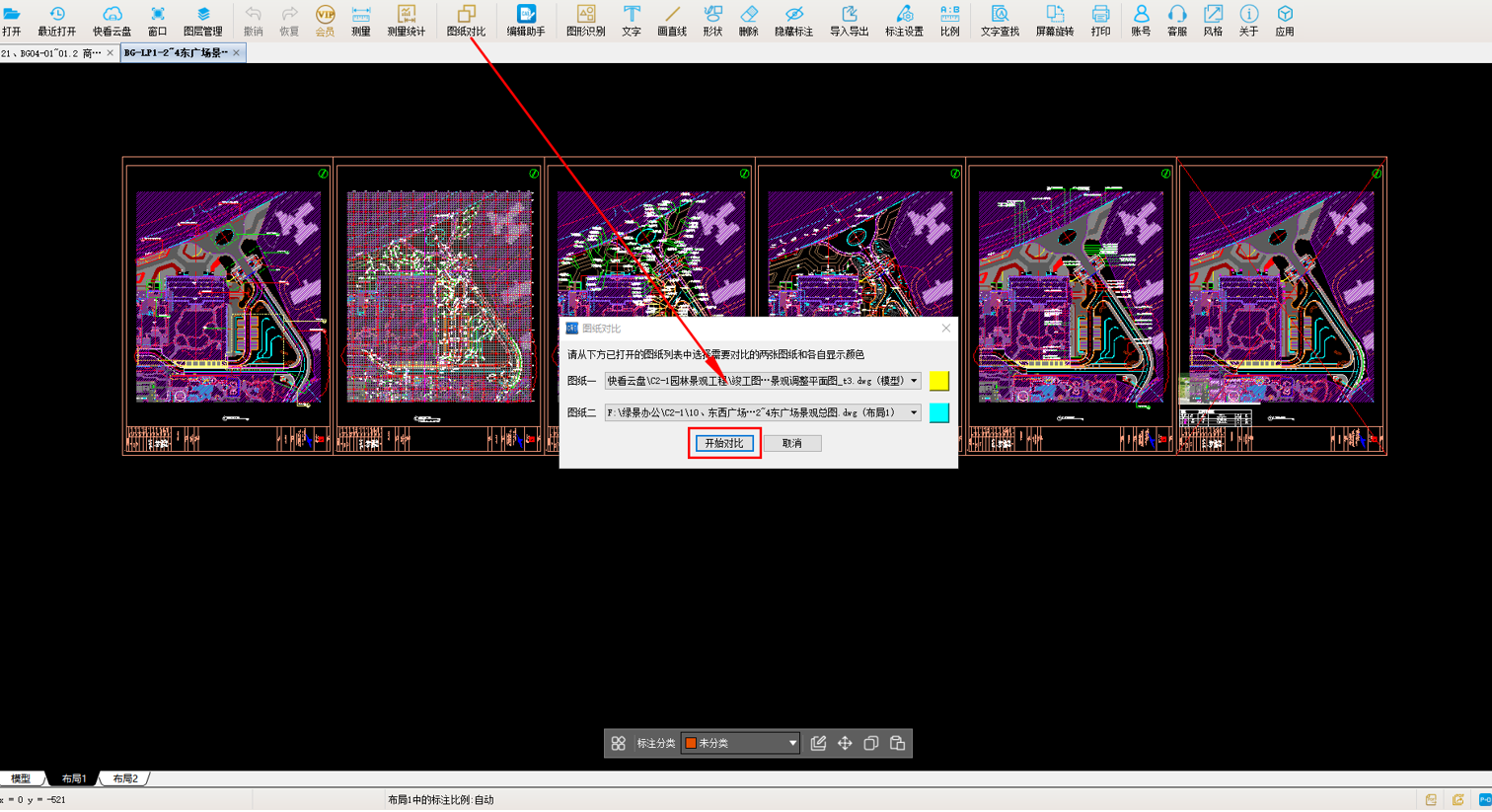

点击CAD快速看图上方工具栏“图纸对比”，只显示图纸一，看不到图纸二，无法对比变化范围。
3、布局转模型+分割图纸

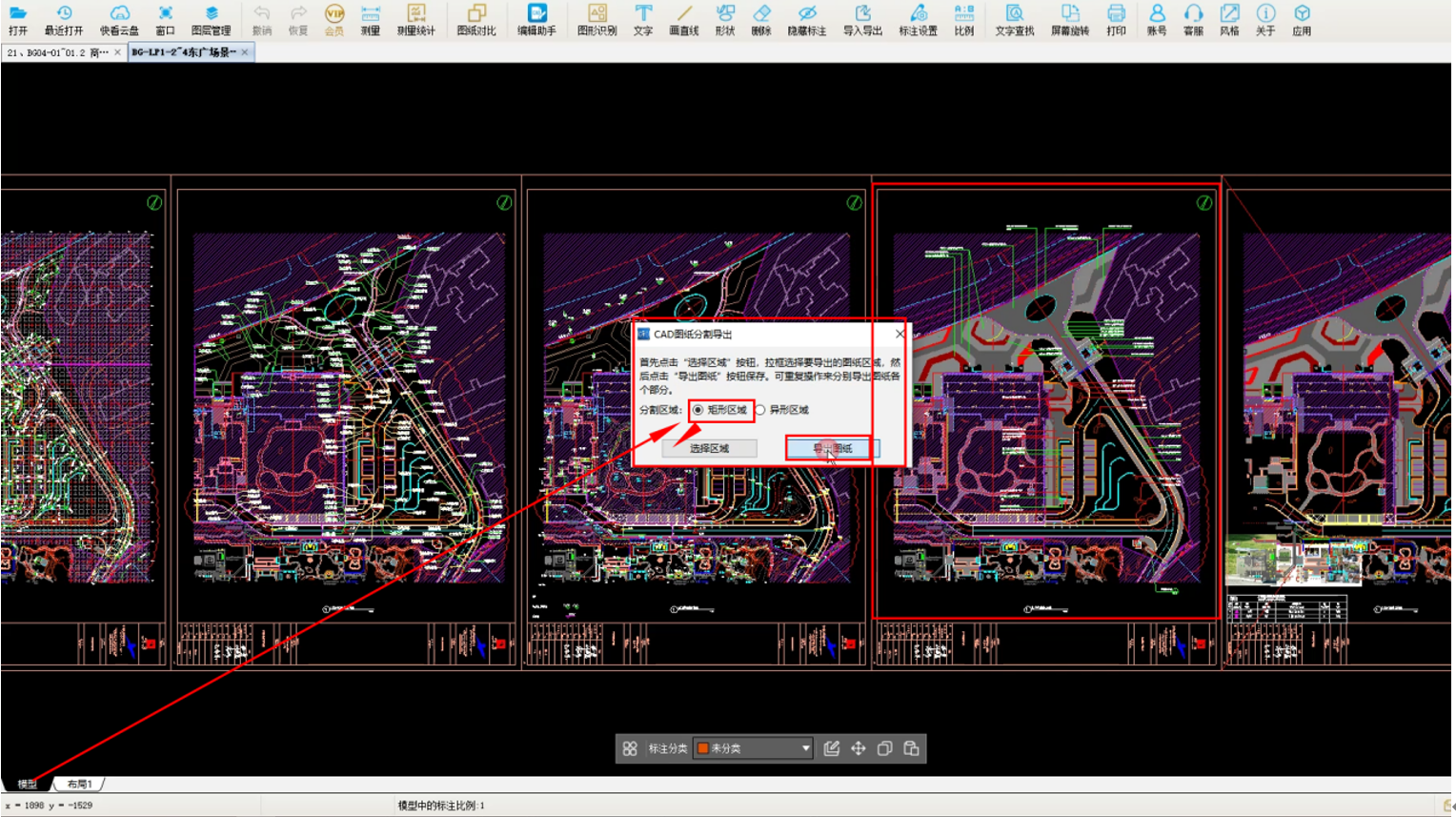

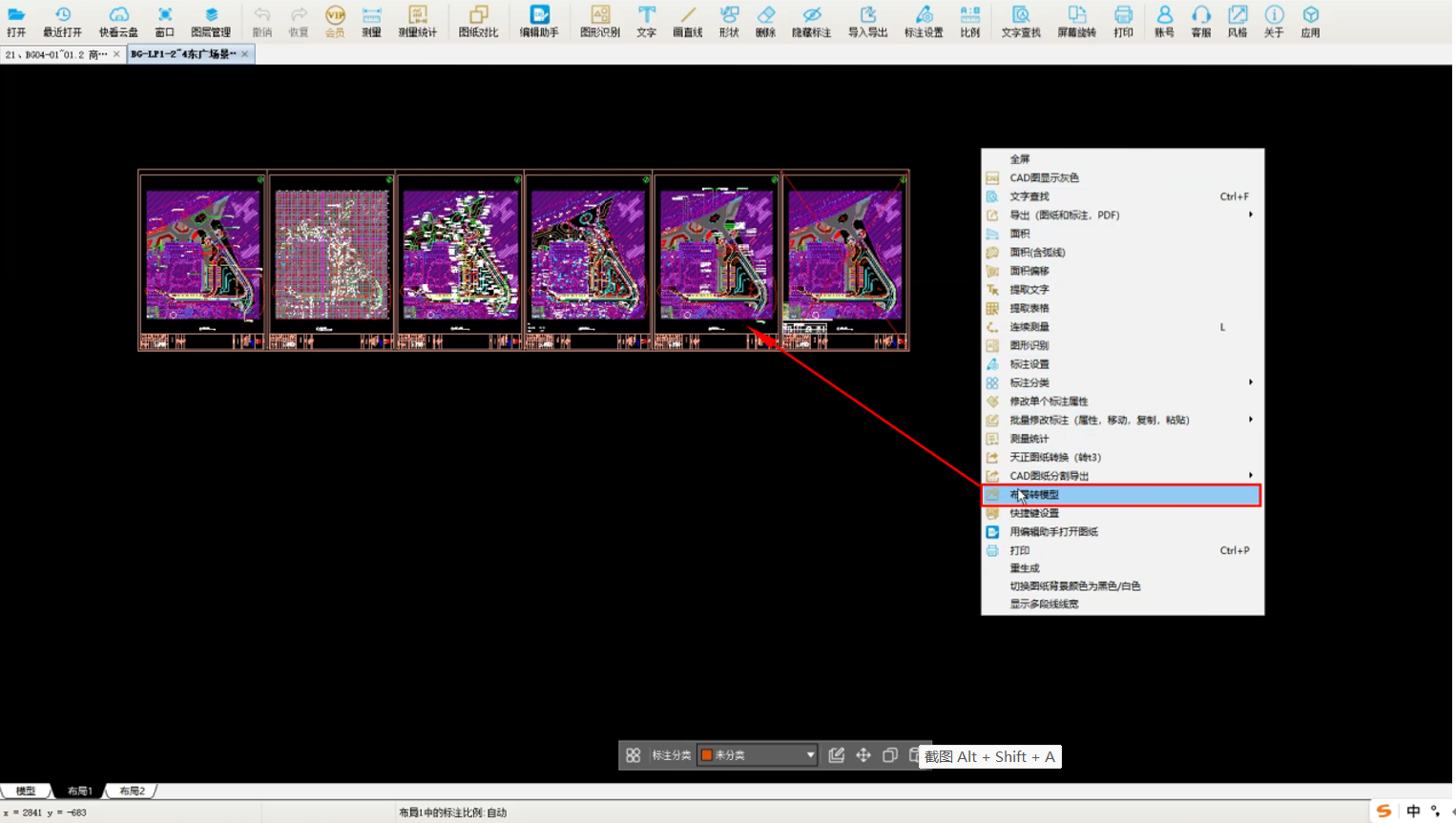

打开图纸二（竣工图），点击鼠标右键弹出快捷操作菜单，选择“布局转模型”，点击保存，打开保存的图纸，点击鼠标右键弹出快捷操作菜单，选择“CAD图纸分割导出”，矩形框选图纸，导出保存。
4、CAD快速看图“编辑助手”调整模型比例。精准图形对比

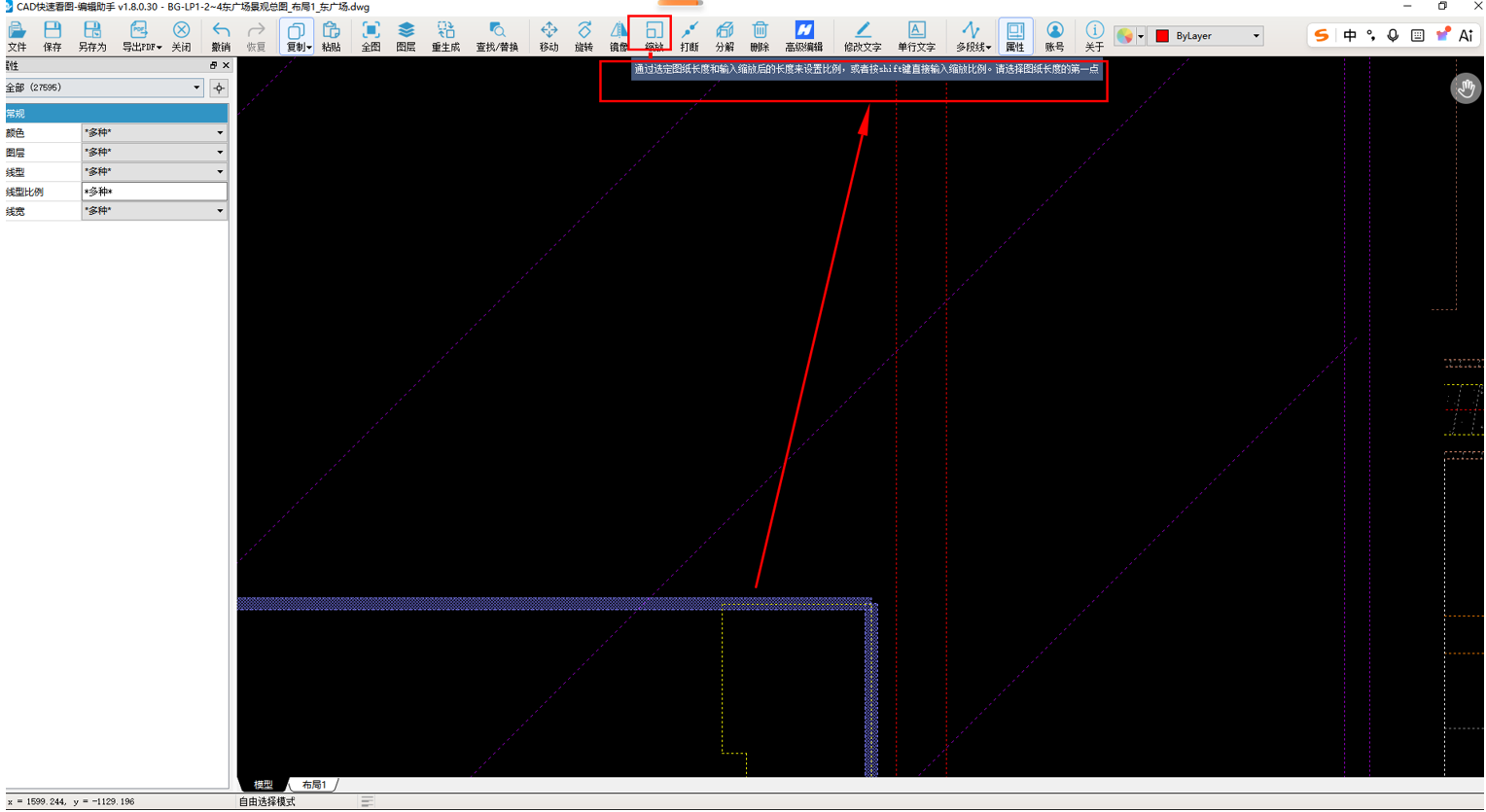

4.1点击CAD快速看图软件上方工具栏“编辑助手”，跳转到CAD界面，点击“缩放”选中图纸右键选择基点，输入缩放比例“600”（按模型实际量出的数据为准），缩放图纸。
4.2 调整图纸一模型比例后，查看模型中图纸比例，相查甚远，图纸对比依旧无法显示两张图纸。

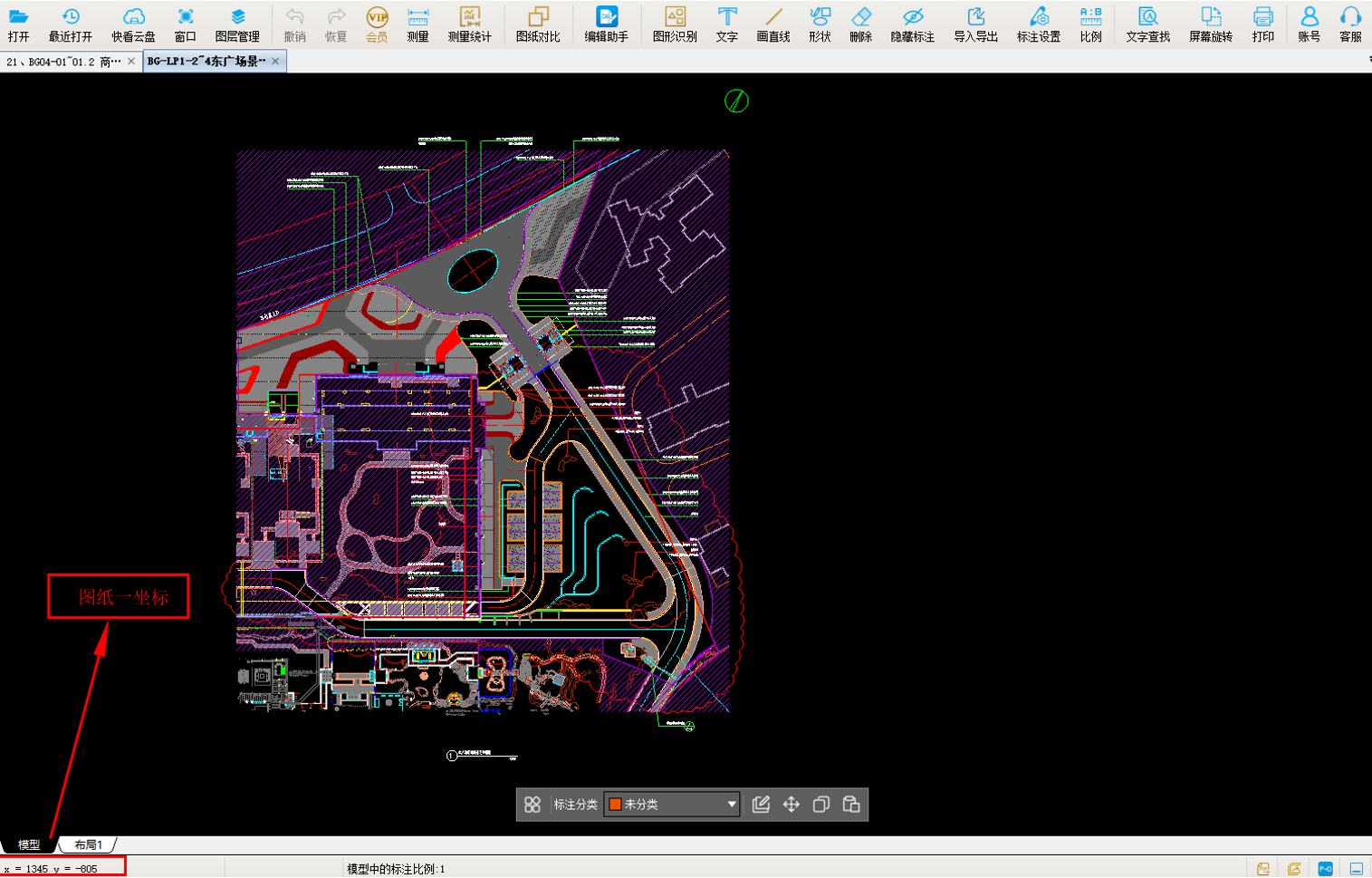

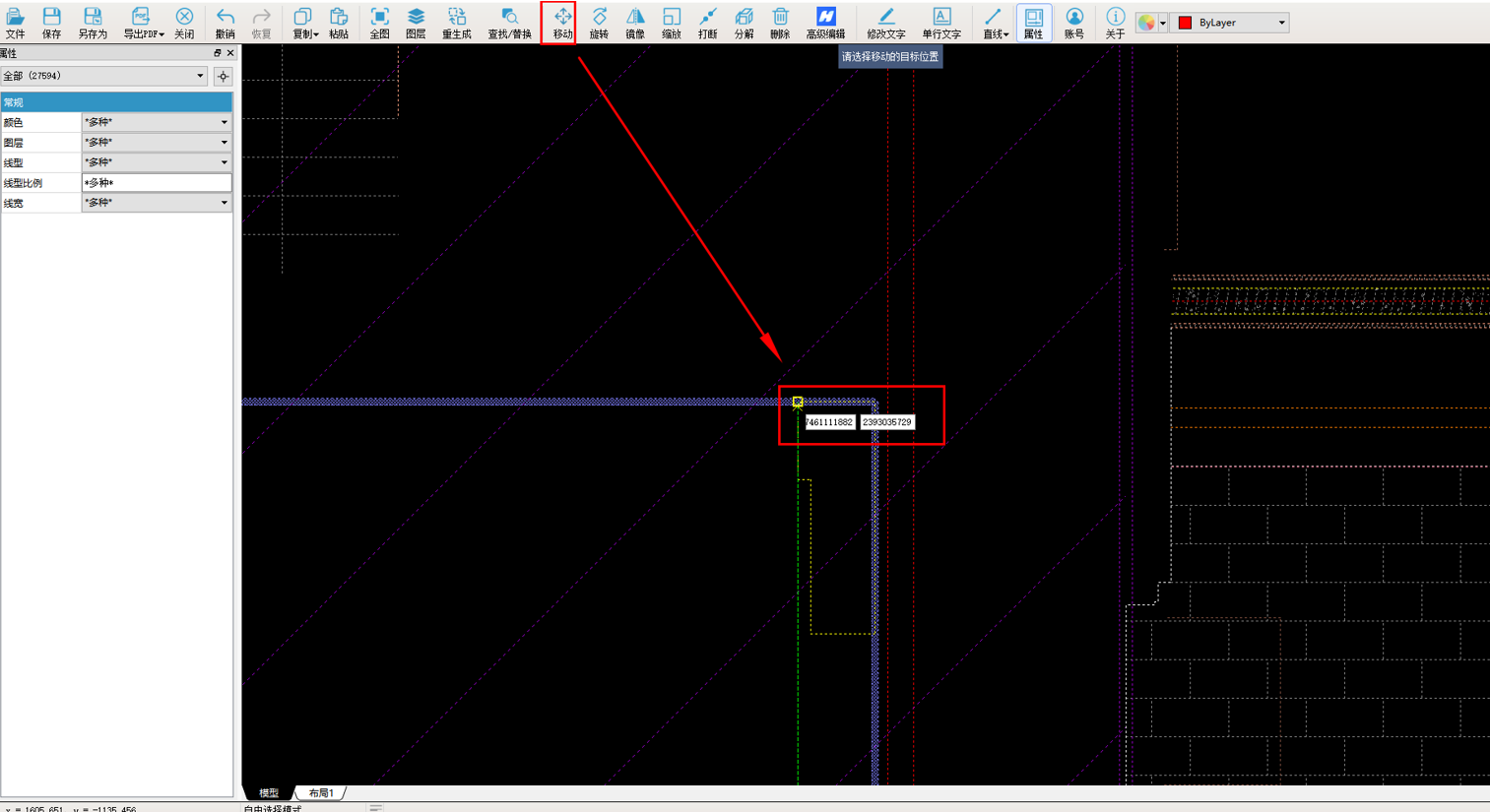

4.3点基编辑助手“移动”命令，根据提示要框选整个图纸后，右键确定。选择基点，直接在坐标处输出坐标（可以提前记录图纸1的坐标），输入完坐标后，回车确认。
输入坐标小技巧：用键盘tab键可以从X坐标切换到Y坐标。

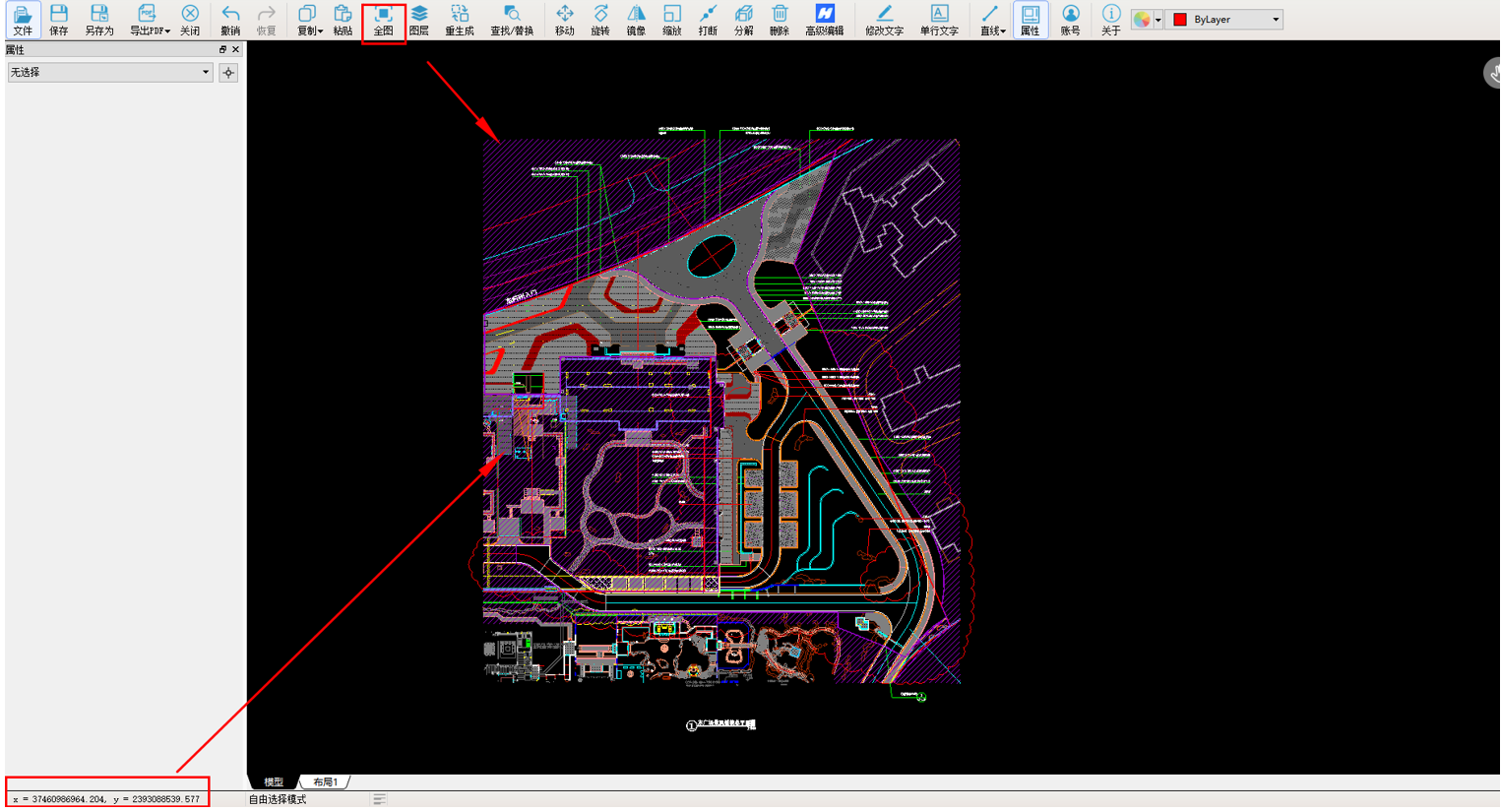

此时图纸被移动了，图上看不到图纸，点【全图】可以快速找到图纸位置。
4.4 点击CAD快速看图上方工具栏“图纸对比”→“设置基准点，移动到同一基点，清晰可以看到施工蓝图和竣工图变化。
三、避坑指南
1、两张图纸视口要统一：布局对布局，模型对模型；
2、图形显示：同一视口下，验证图纸比例，保持一致；
3、坐标显示：视口和比例一致的情况下，检查图纸坐标，距离相差太远，也无法正常对比。
通过CAD快速看图“布局转模型”“CAD图纸分割导出”“编辑助手比例缩放/移动”等功能相结合，快速助力工程人员实现“图纸对比”，大幅提升图纸审核、工程量核对、设计变更核查、竣工结算等工作效率。
