配电箱是电气工程中的重要设备，也是配电过程中必经的重要节点设备，今天我们来看下配电箱有哪些类型？以及在配电箱统计过程中可以借助CAD快速看图快速计量。
一、什么是配电柜？

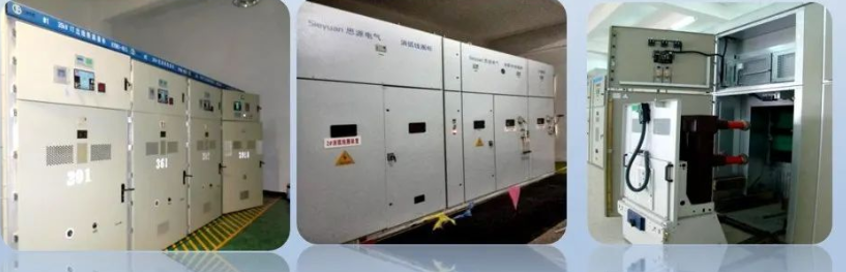

配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。
二、配电柜分类
1、按安装位置分类可以分为：户内型配电柜，户外型配电柜
其中：
户内柜按照压力等级可以分为高压配电柜，中压配电柜，低压配电柜
户外柜按照形式可以为箱式变电站，室外开关箱
2、按结构形式分类
中高压开关柜：按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类
低压开关柜分为抽出式开关柜（GCS、GCK、MNS等),固定式开关柜(GGD、XM配电箱、XL动力柜等）

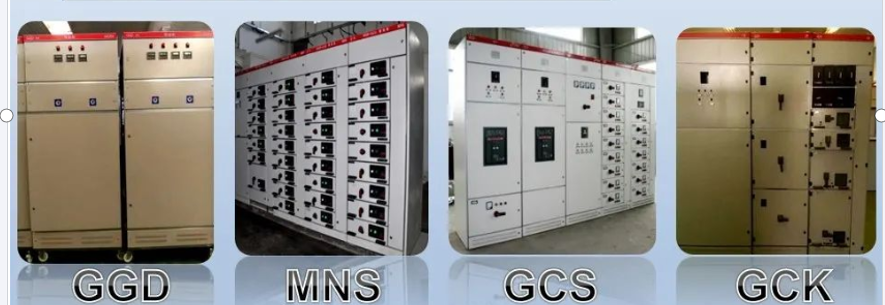

3、GGD、GCK、GCS、MNS的区别
GCK/GCS/MNS是抽屉式，GGD是固定式的;MNS 是AB设计制造的，GCK/GCS是国产柜型;
GCS只能做单面操作柜;GCK/MNS/GGD可作双面操作柜;相比GGD来说,GCK/GCS/MNS在故障维护时方便快捷,只需拉出故障抽屉直接更换,不影响其他回路正常运行，但GGD要数个柜体断电之后才能维护;
GCK/GCS/MNS较省地方，出线路多;GGD相对出线回路少,占地较大(如果地方小做不了固定柜的建议该做抽屉柜);
GGD价格较低;
4、按用途分类
进线柜、出线柜、计量柜、补偿柜(电容柜)、转角柜、母线联络柜、PT柜、隔离柜

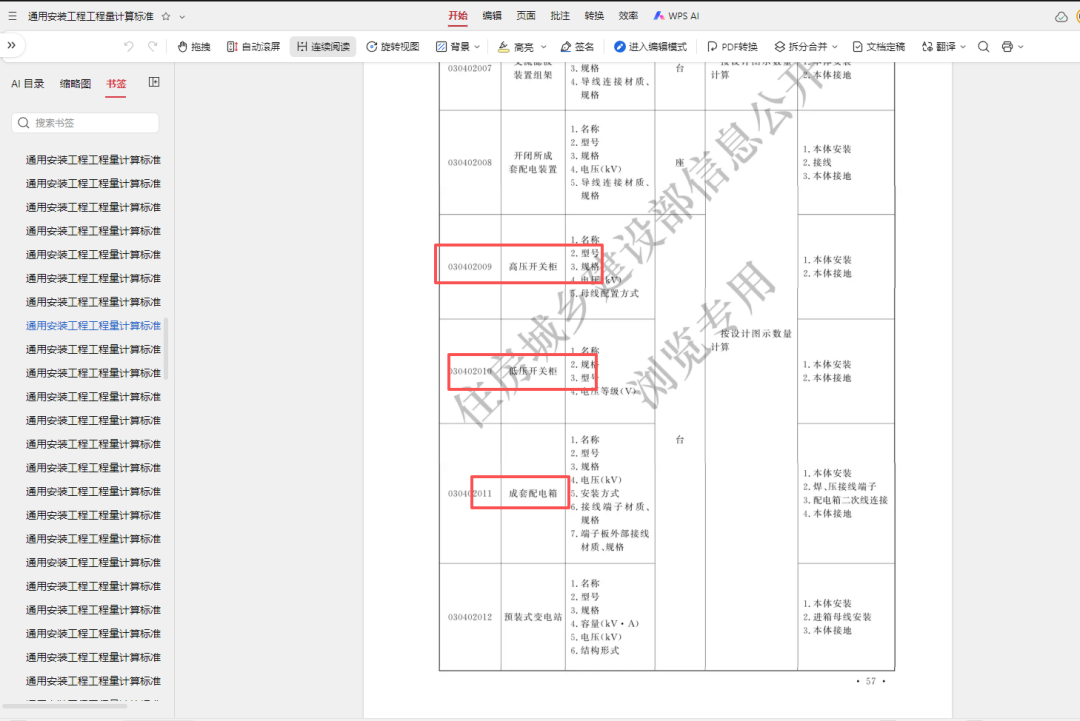

三、配电箱计算规则
四、计算实例

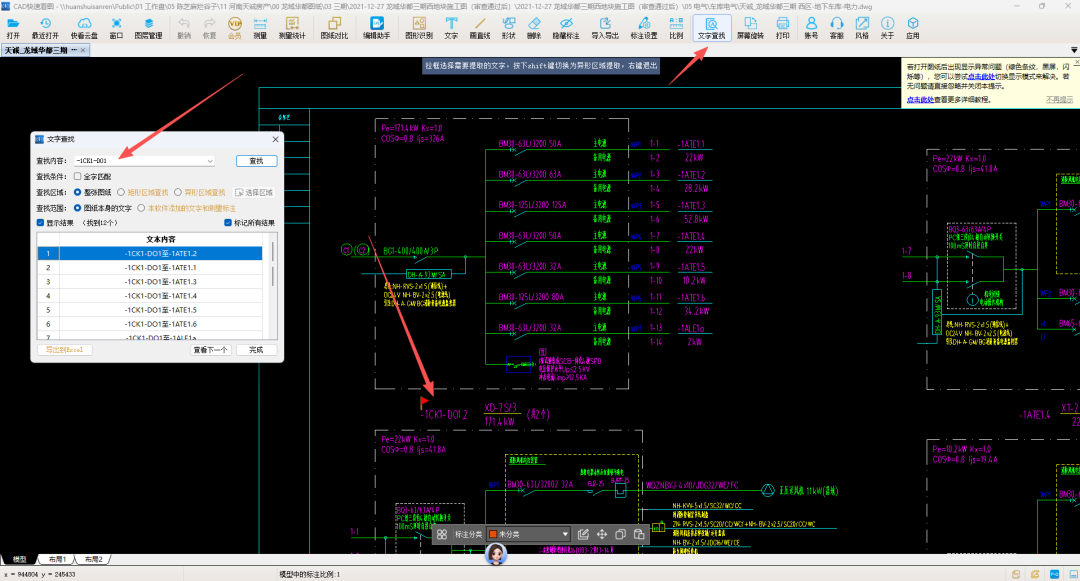

利用CAD快速看图的文字查找。快速定位到配电箱位置。

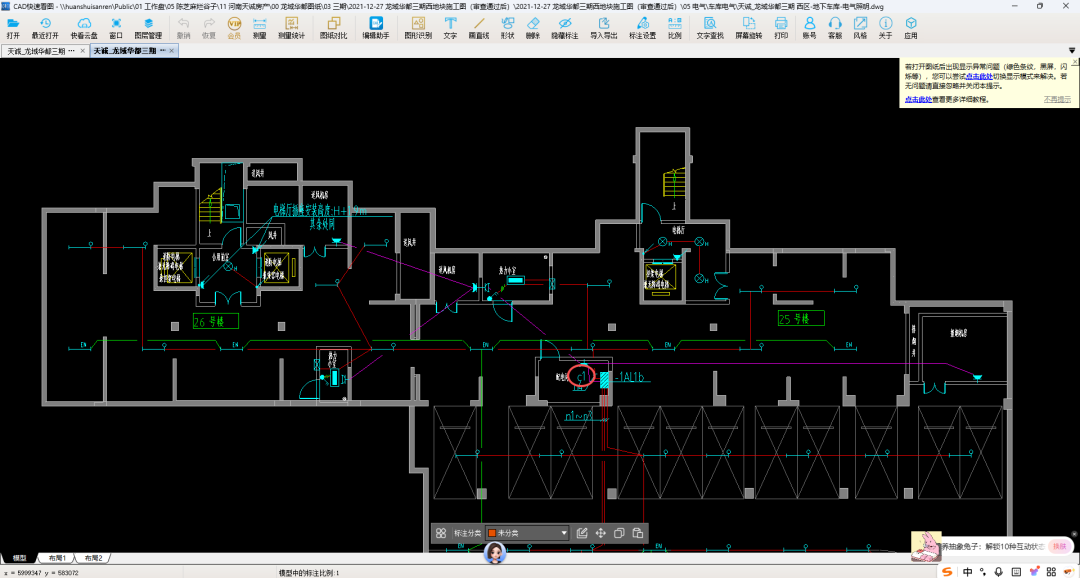

2、连续测量，计算回路配管工程量。以下图C1回路为例。

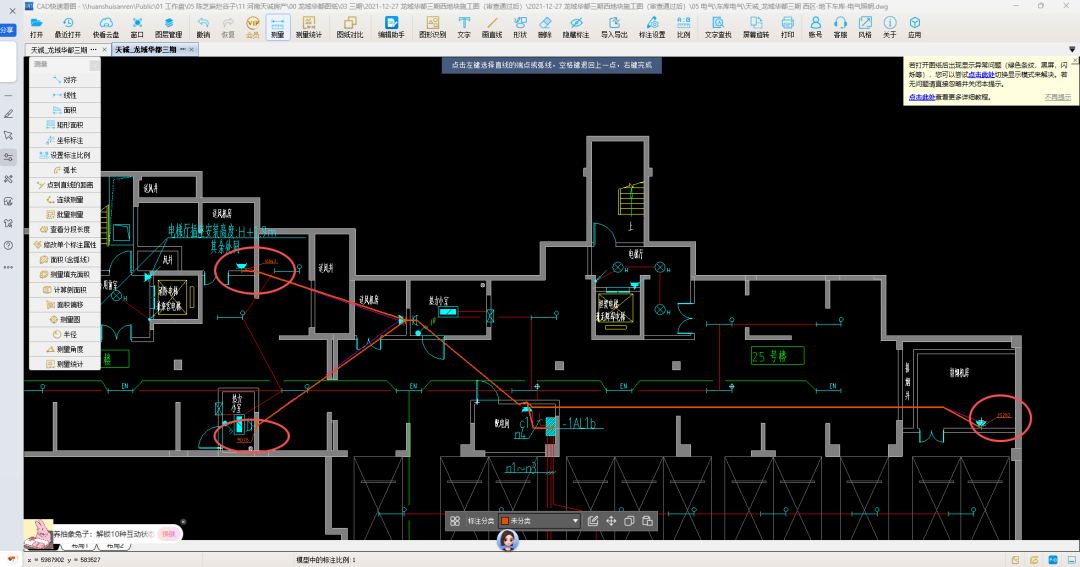

3、测量过程，触发测量页签下，连续测量命令。测量效果如下图所示。

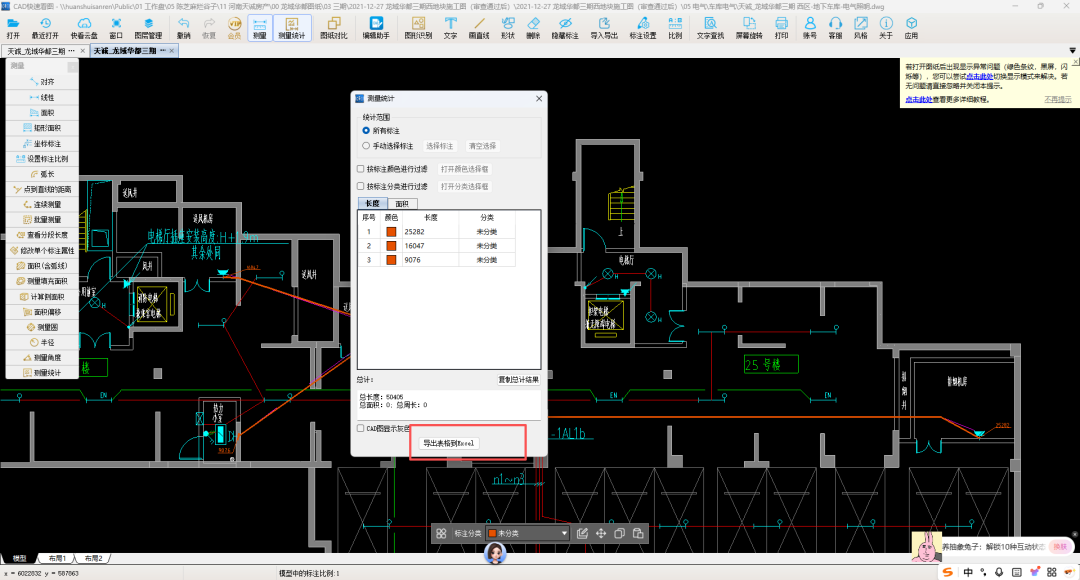

4、查看结果，使用测量统计功能，查看回路的工程量，可根据需要，导出工程量到表格，最后再加上立管工程量，这样一条回路就计算完成了。
配电箱工程量计量，首先清晰工作原理和分类，根据清单计量规则，结合CAD快速看图连续测量快速计算，非常方便。
