在电气照明工程造价与现场算量工作中，CAD快速看图是机电照明算量轻量化高效工具，无需安装庞大造价软件、无需建模，即可完成照明图纸识图、点位统计、管线测量、工程量汇总，广泛用于施工提料、预算编制、结算对账、审计复核。本文结合实际案例讲解电气照明算量实操技巧。

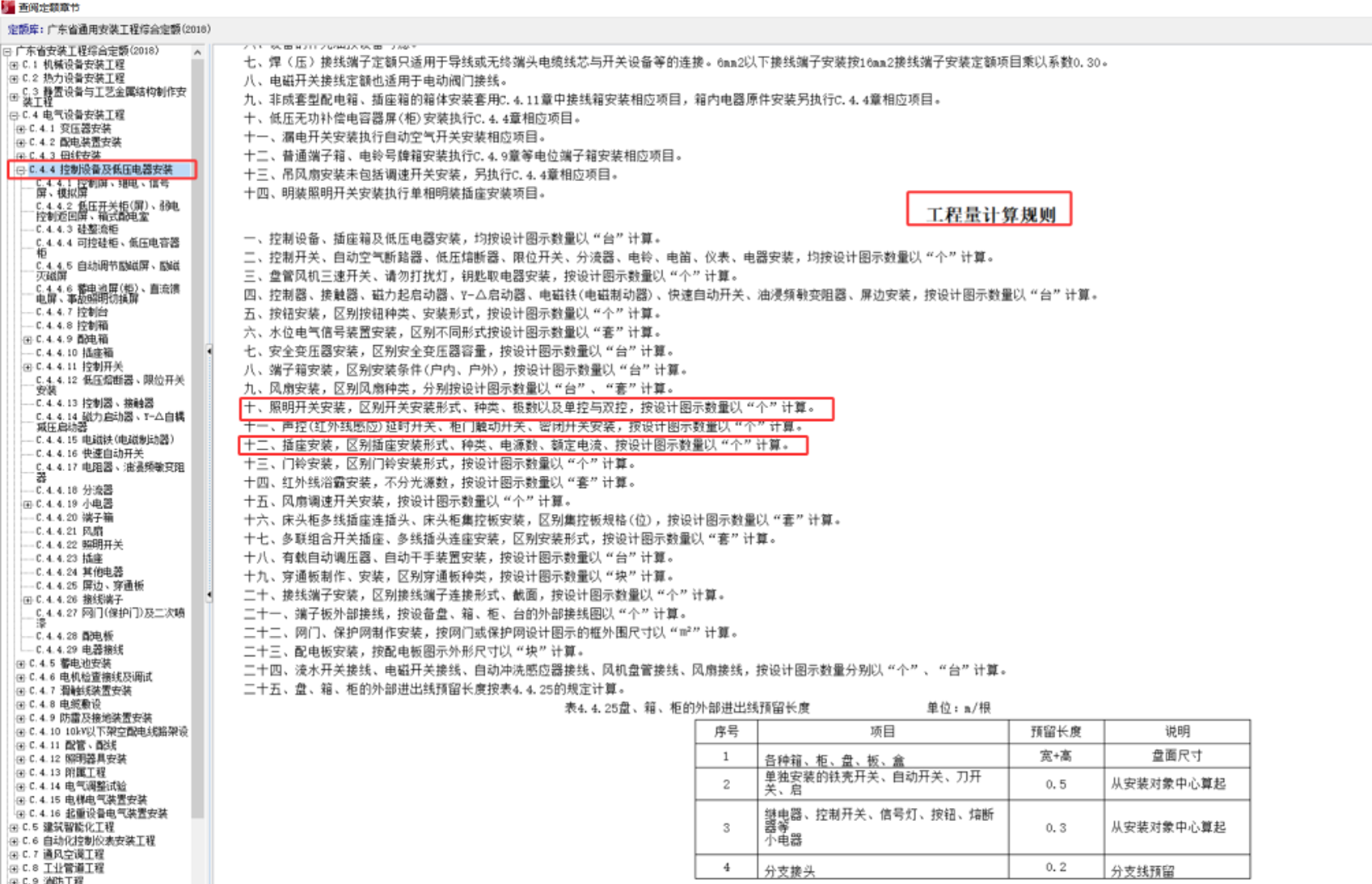

一、工程量计算规则

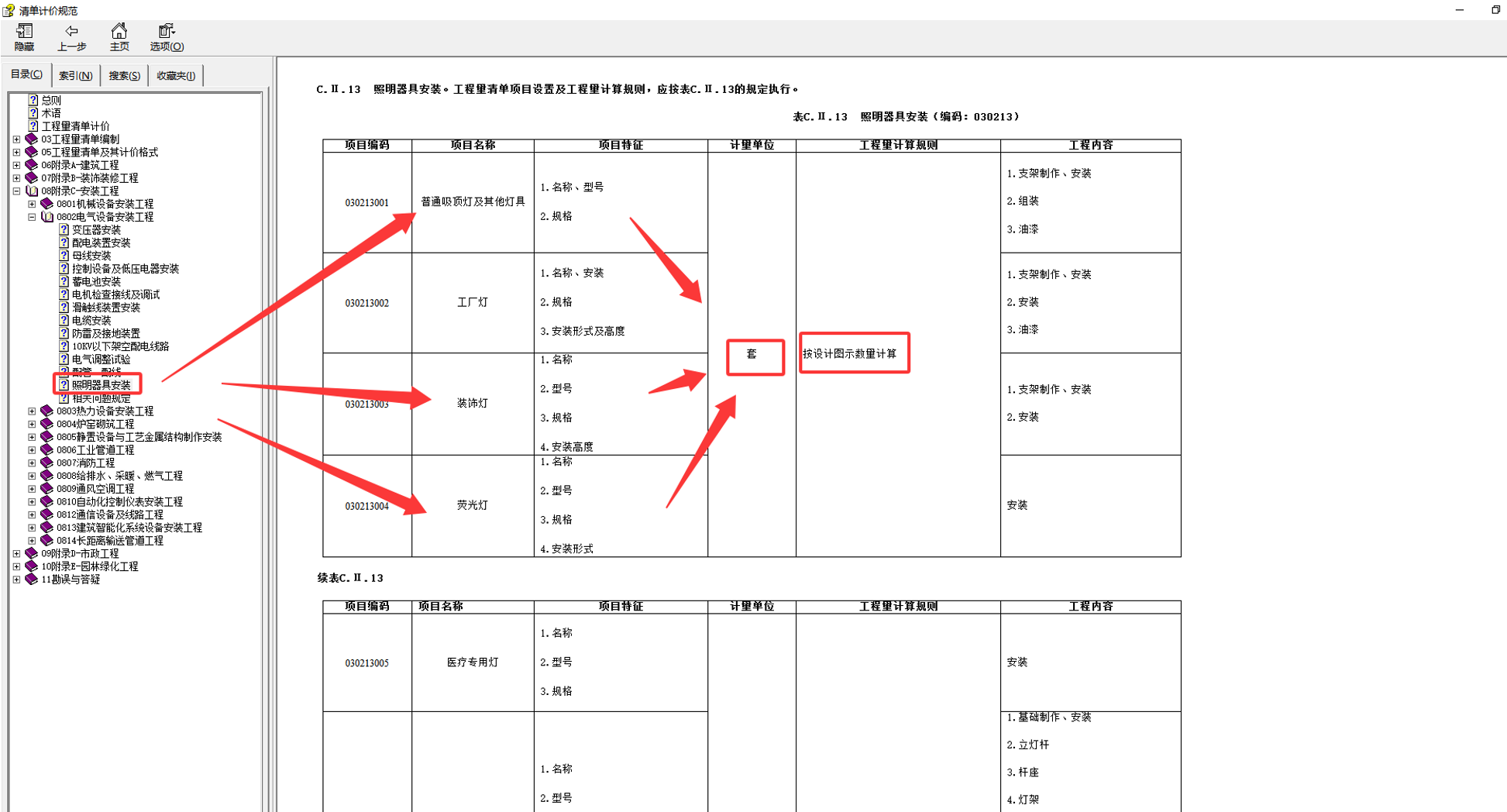

1、各类灯具：按设计图示数量以“套”为单位计算。

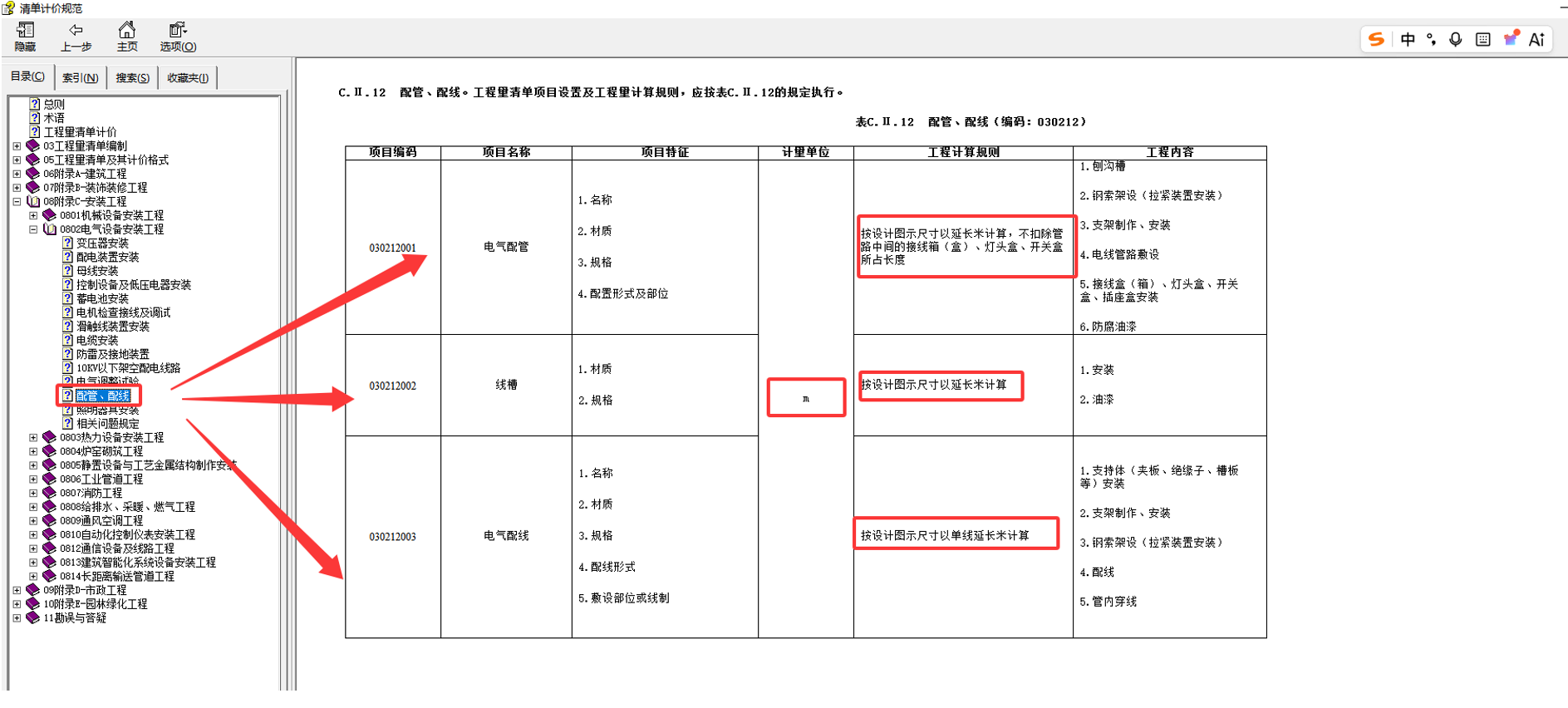

2、电气配管：按设计图示尺寸以延长米计算，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。
3、线槽：按设计图示尺寸以延长米计算。
4、电气配线：按设计图示尺寸以单线延长米计算。
5、配电箱：按设计图示数量计算。

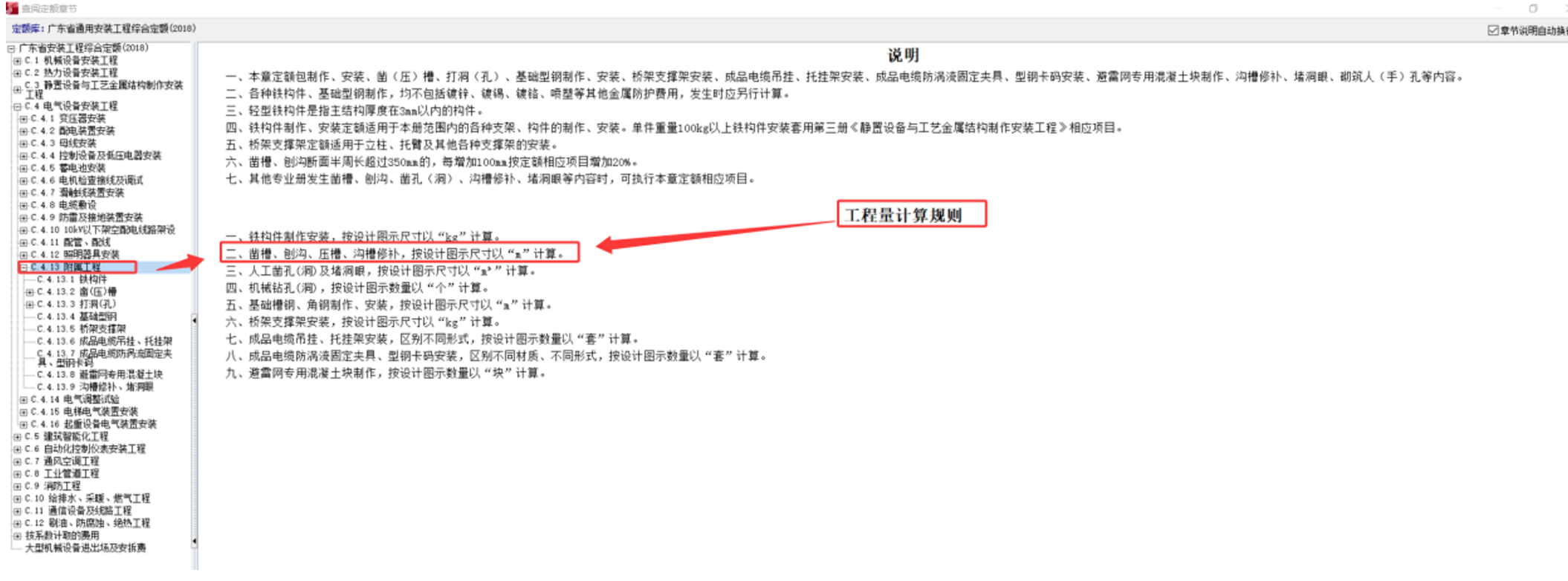

6、凿槽、刨沟、压槽、沟槽修补，按设计图示尺寸以“m”计算。

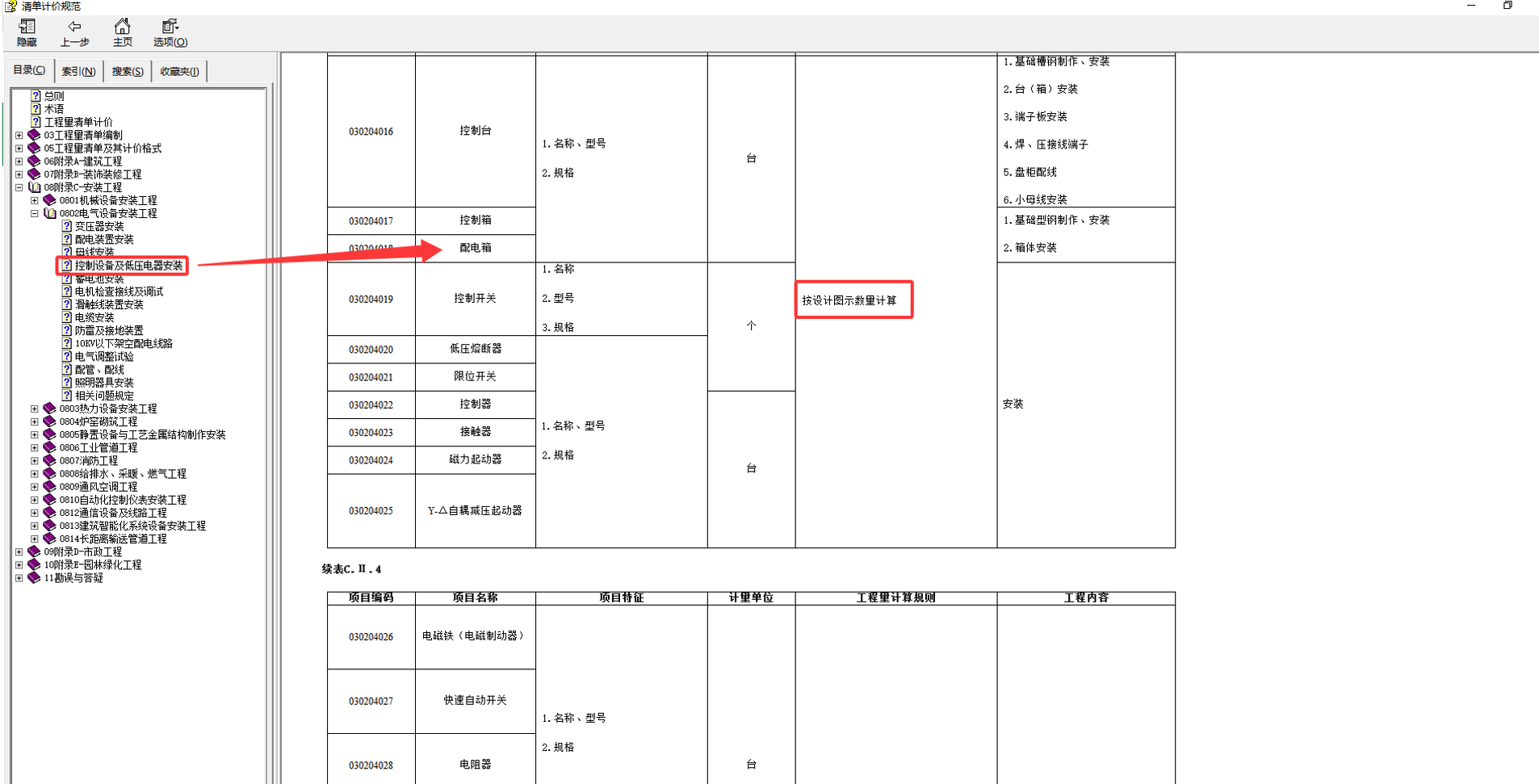

7、照明开关：区别开关安装形式、种类、极数以及单控与双控，按设计图示数量以“个”计算。
8、插座安装：区别插座安装形式、种类、电源数、额定电流、按设计图示数量以“个”计算。

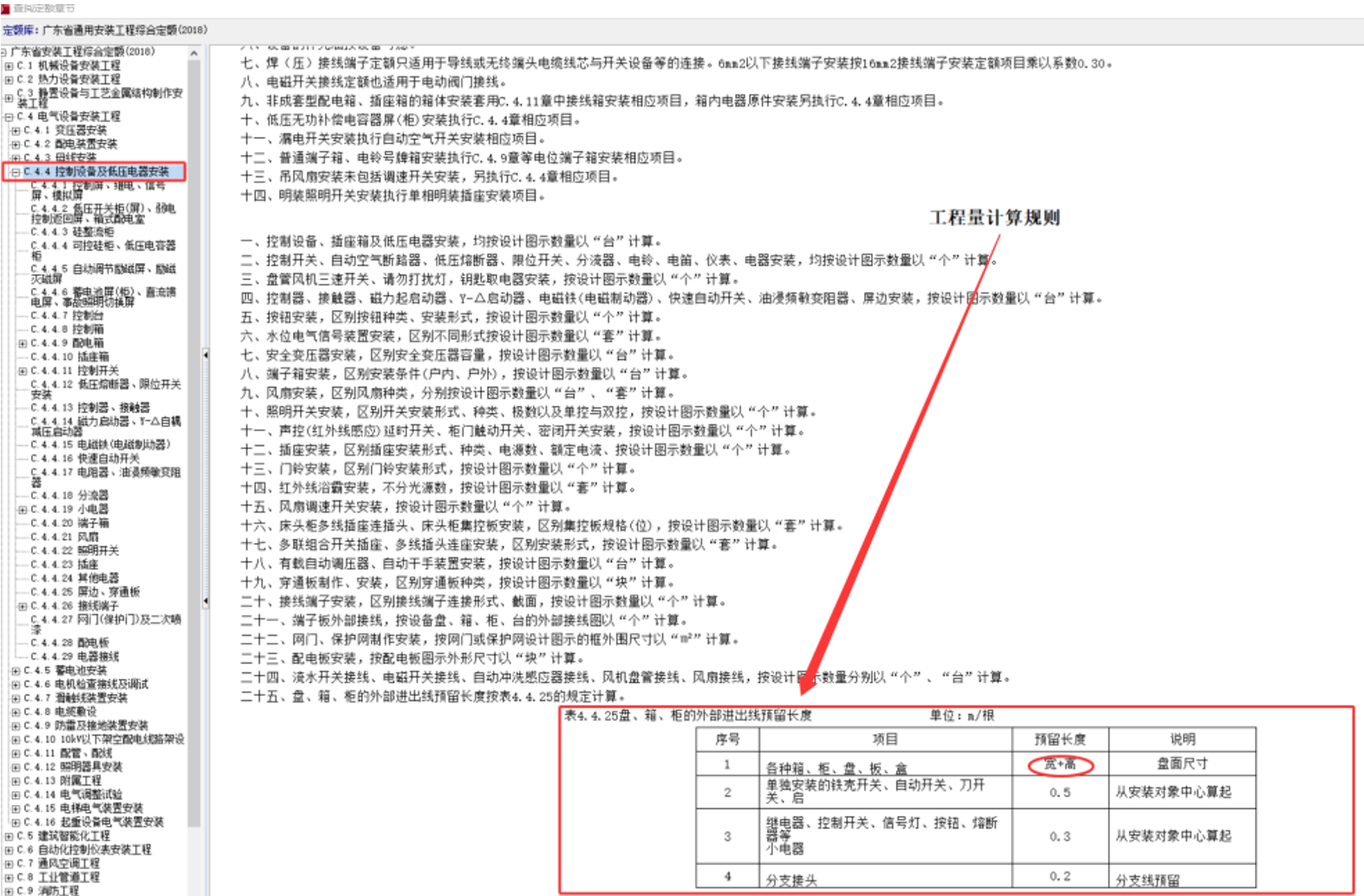

9、配电箱外部进出线预留长度按表格计算：宽+高。
二、案例实操
（一）图纸预处理&识图

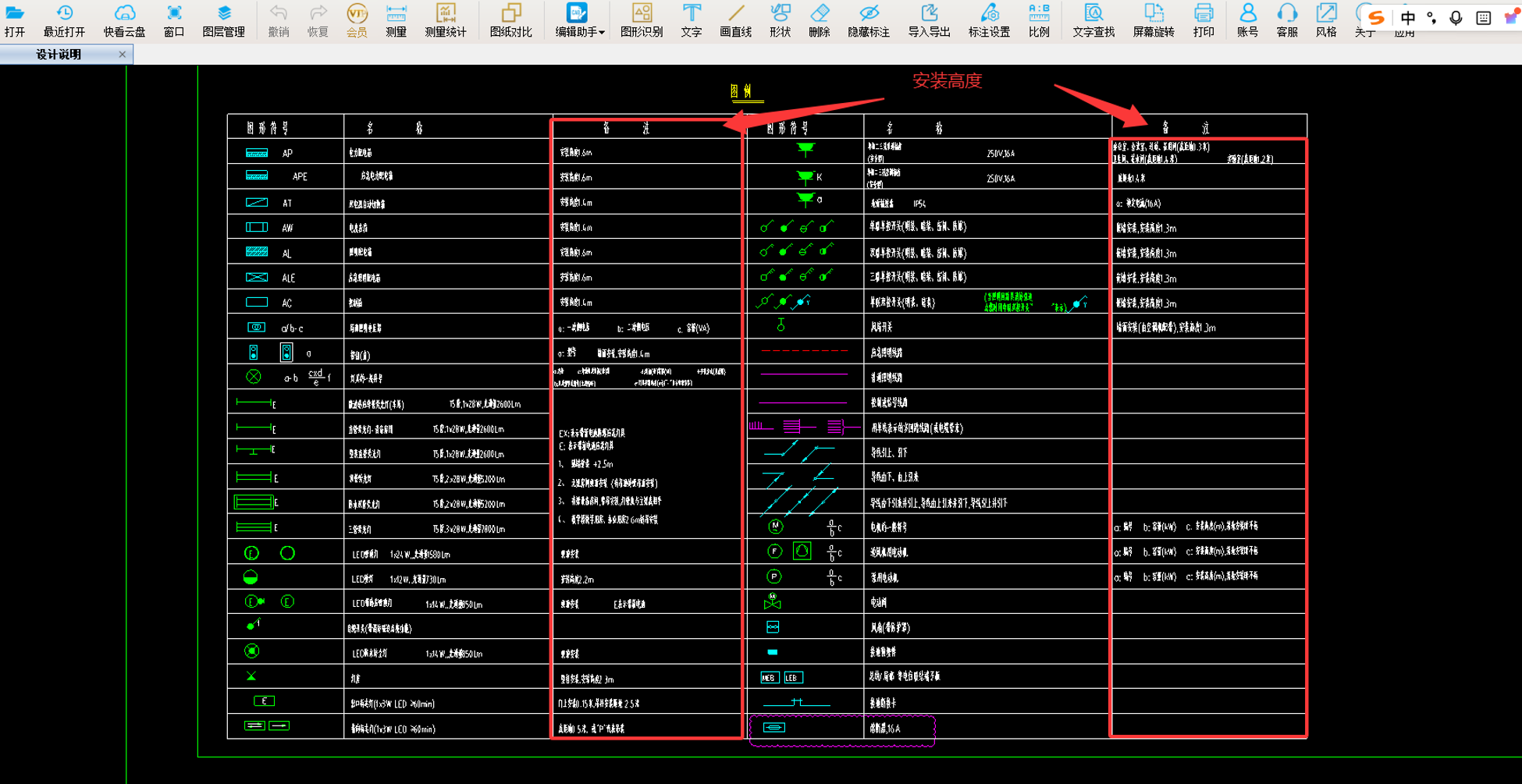

1、设计说明+系统图+平面图三方对照原则。通过设计说明锁定安装高度、敷设方式、管材线缆规格、系统划分；根据系统图核对回路数量、负荷配置；最后结合平面图统计点位与管线走向。

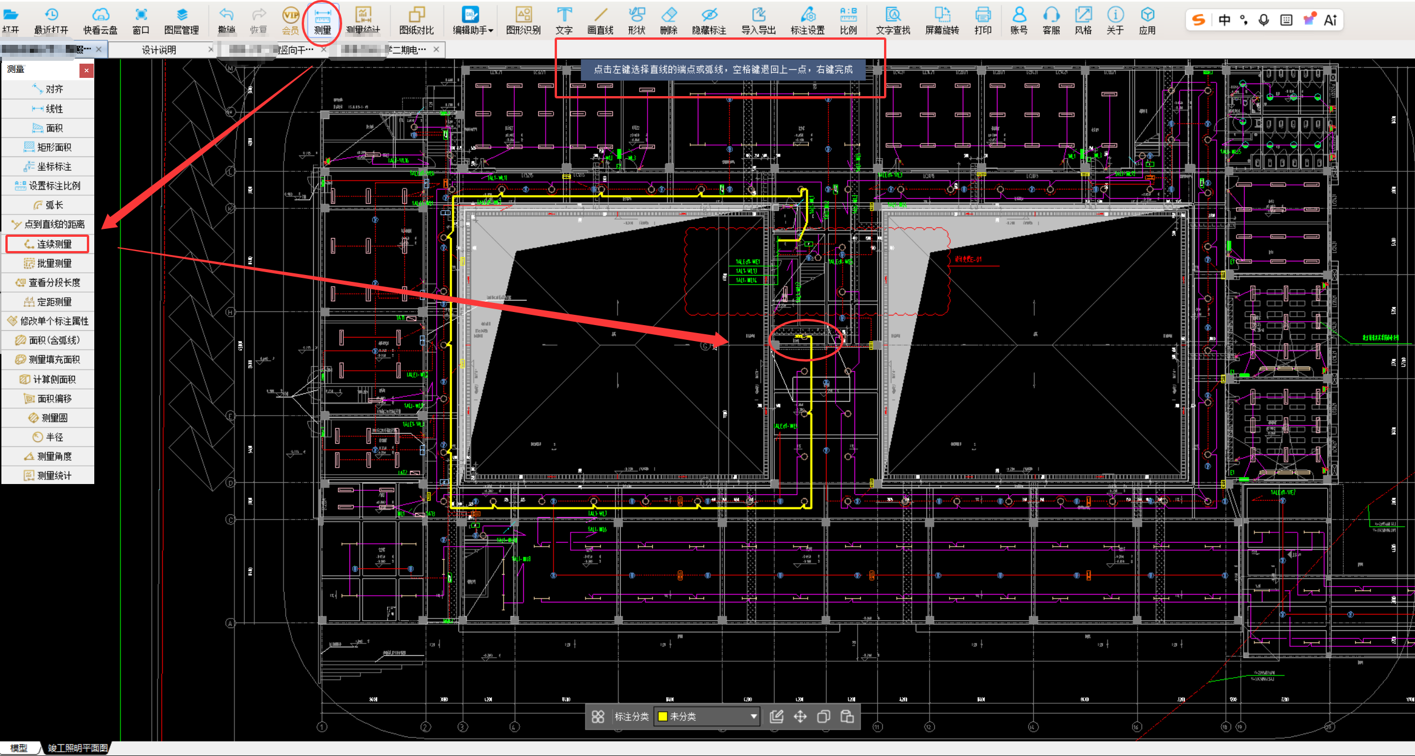

2、图层净化：利用图层过滤功能做“图纸瘦身”，一键隐藏建筑、结构、水暖、暖通等无关图层，仅保留电气照明图层，简化界面、减少干扰。
（二）照明点位快速统计

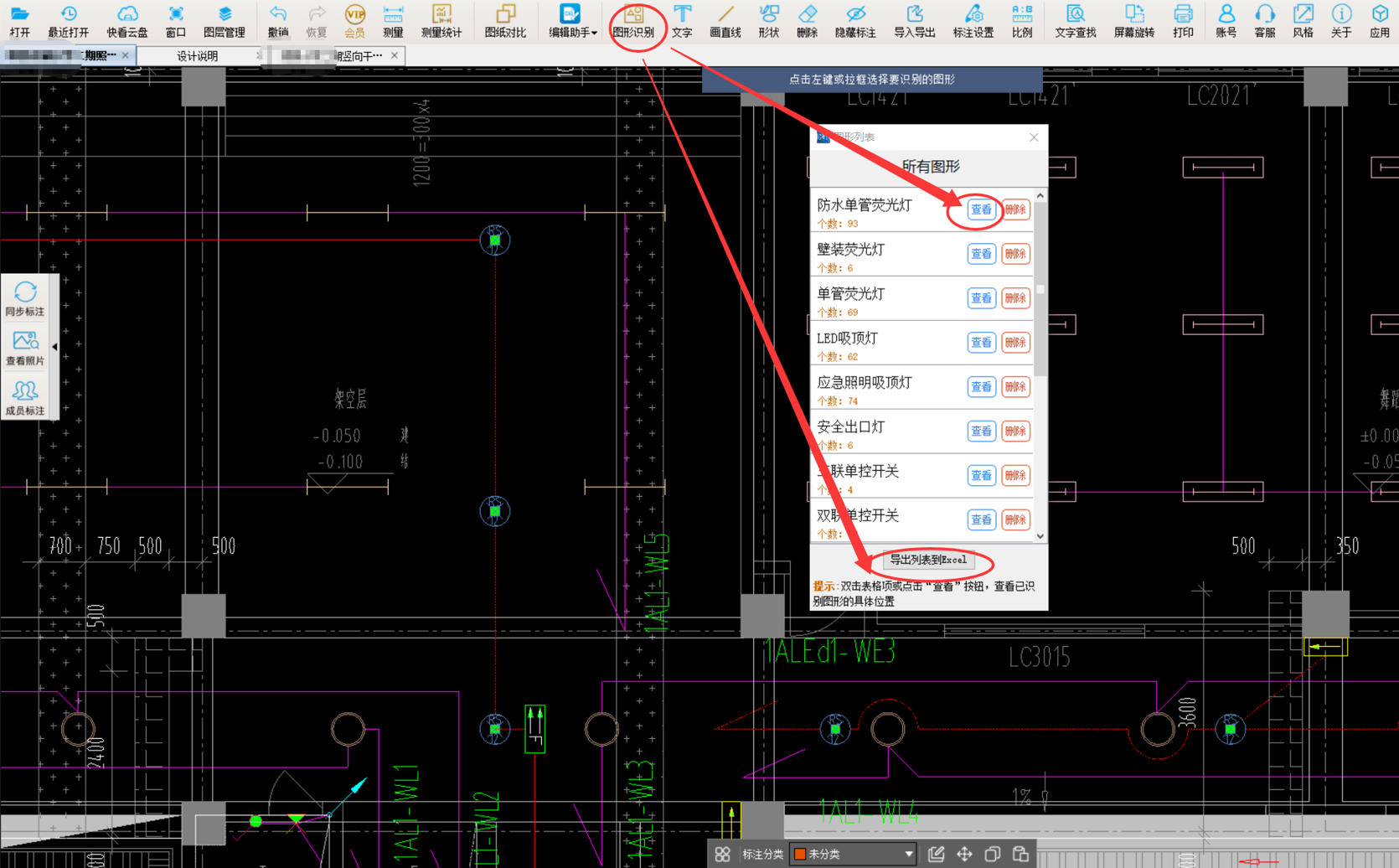

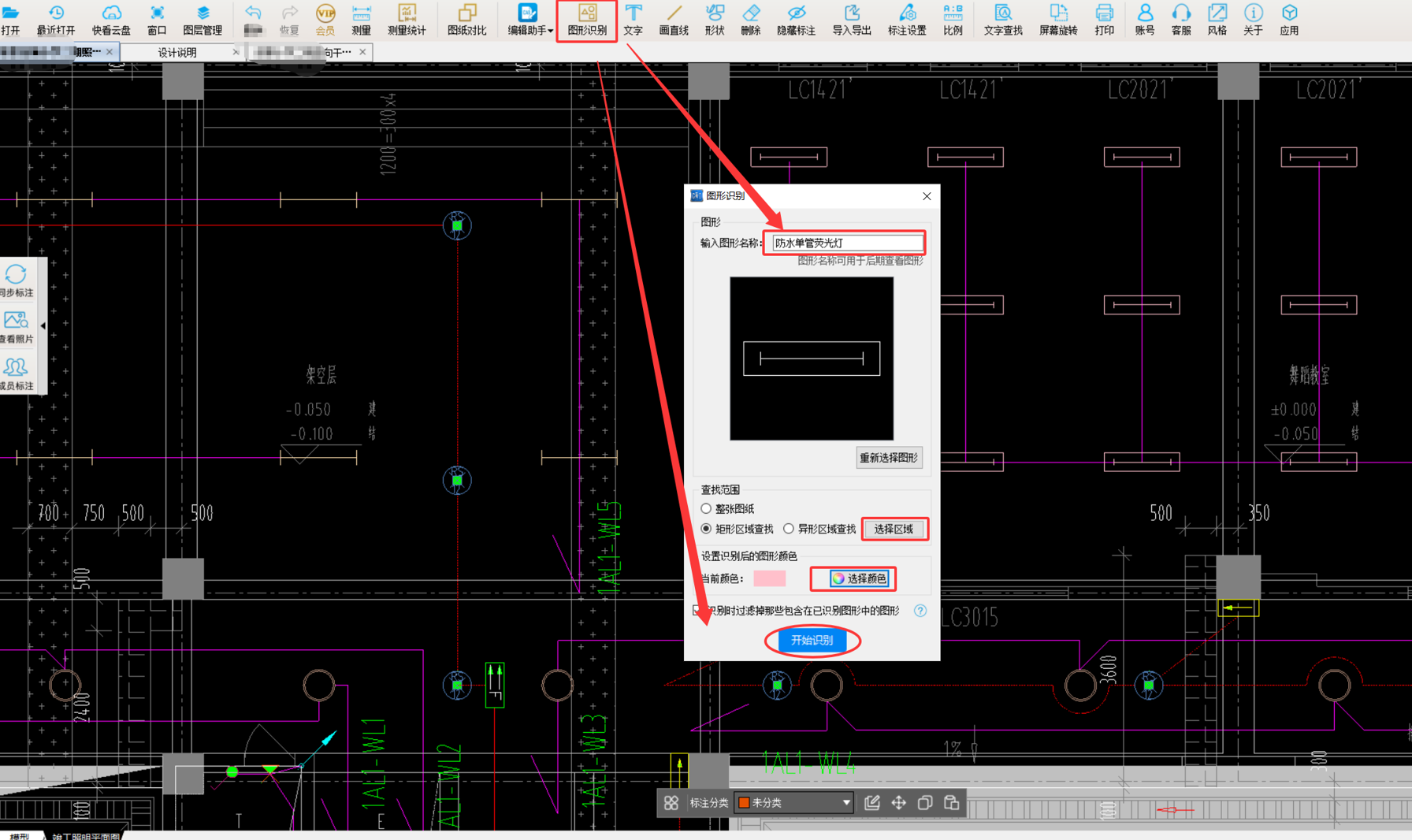

1、图例识别：点击CAD快速看图上方工具栏“图例识别”，框选单一设备，重命名，调整颜色，框选范围，识别教学楼一层同品类设备工程量。

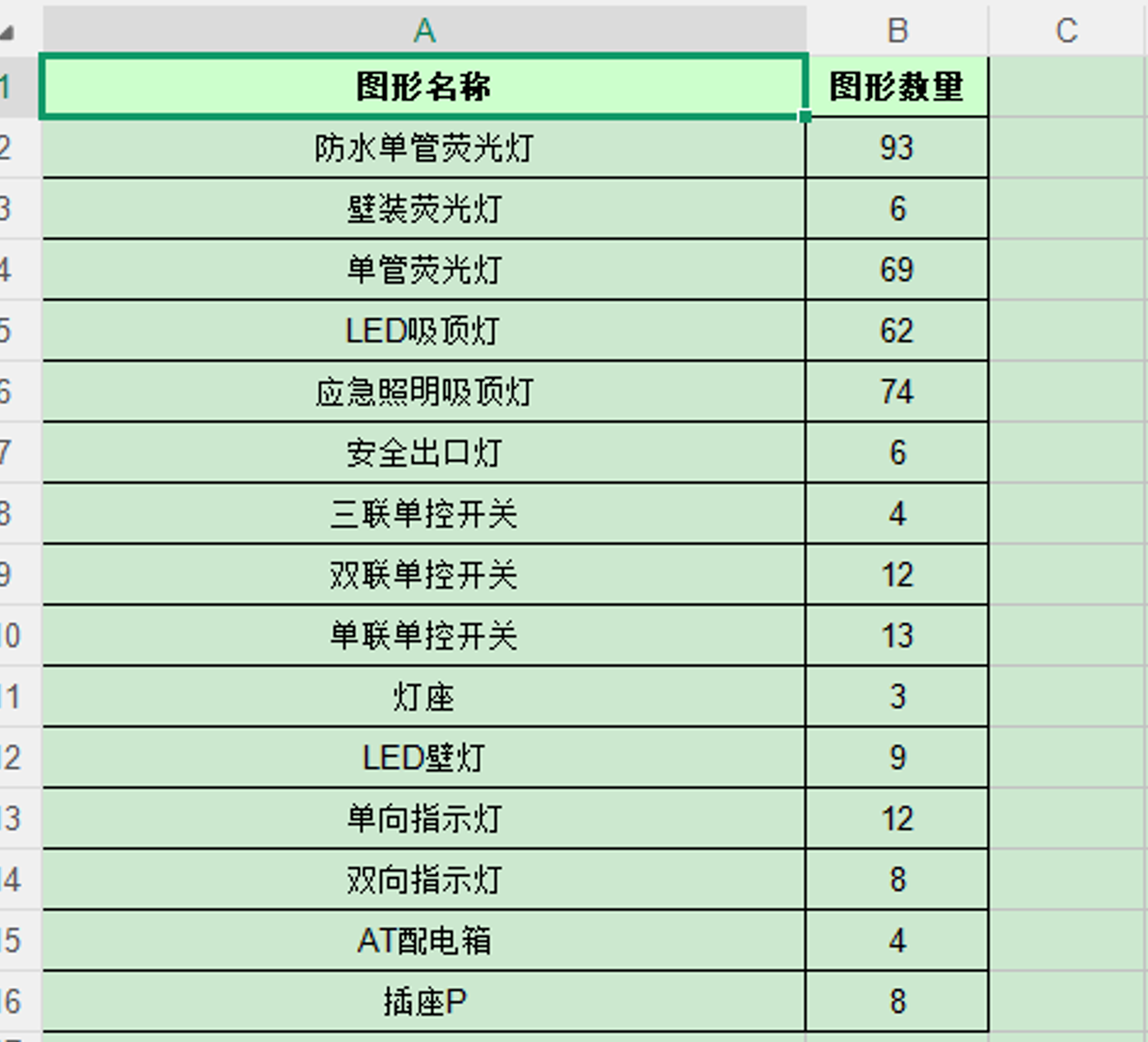

2、查看已识别列表：点击上方工具栏“图例识别”→“查看已识别图形列表”，点击查看，可以定位到图纸位置，导出列表到Excel。
（三）照明管线算量
总工程量=水平实测长度+垂直高差长度+规范预留长度，以1AL1-WL1 WDZ-BYJ-3x2.5-PVC20-CC回路为例计算管线工程量。

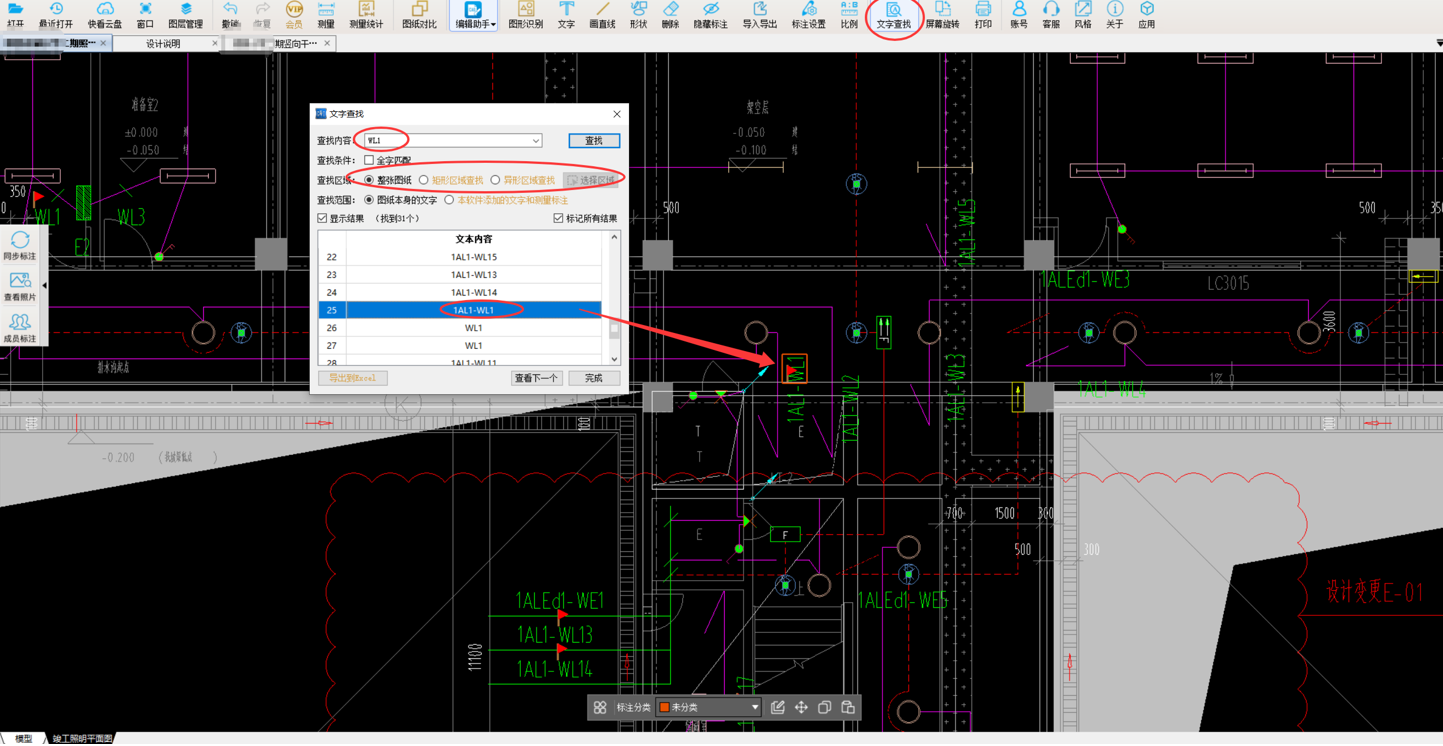

1、文字查找，定位具体位置：点击上方工具栏“文字查找”→“输入查找内容WL1”→“选择矩形区域查找”点击查找，点击显示结果，可以定位到图纸位置。
2、水平管线连续测量：点击上方工具栏“测量”→“连续测量”→“沿着起点位置连续绘制回路转角点到终点”，软件自动统计线段水平总长109.01m。
3、垂直工程量计算：软件仅能测量水平长度，垂直高差为人工必补项，统一核算逻辑：开关、插座距地垂直高度、配电箱安装高差、吊顶灯具悬挂高差，全部按照图纸设计高度计算，重点关注吊顶内、架空层、竖井内垂直管线，此类隐蔽垂直管线是高频漏算点。
本工程垂直长度为：层高5.1-配电箱安装高度1.4=3.7m。
4、规范预留量：配电箱进出线按箱体半周长预留0.8+0.6=1.4m
灯具单点位接线预留0.3m*13=3.9m
5、WDZ-BYJ-3x2.5总长度=109.01+3.7+1.4+3.9=118.01*3=354.03m（单线长度）
6、明敷PVC20配管长度=109.01+3.7=112.71m。
三、总结
依托CAD快速看图开展电气照明工程量算量，熟练掌握算量实操技巧，精准把控比例校准、点位识别、垂直补量、规范预留等关键环节，可有效规避各类高频算量问题，大幅提升算量效率与数据精准度，为电气照明工程成本管控、预算编制、竣工结算提供可靠的数据支撑。
