【车库算量】-识别柱大样（8）
陈瑞瑞
2022-09-29
|
6035阅读
16
赞
提取柱大样边线，标识，钢筋线
从这里开始就大量使用提取边线，提取标注，，提取钢筋线，点选识别（自动识别）的功能，这里就要强调一点，提取边线和标注等原则是可以提取多余的边线和标识，千万不要少提取。因为多提取了不会影响工程量，但是少提取了就会影响工程量。

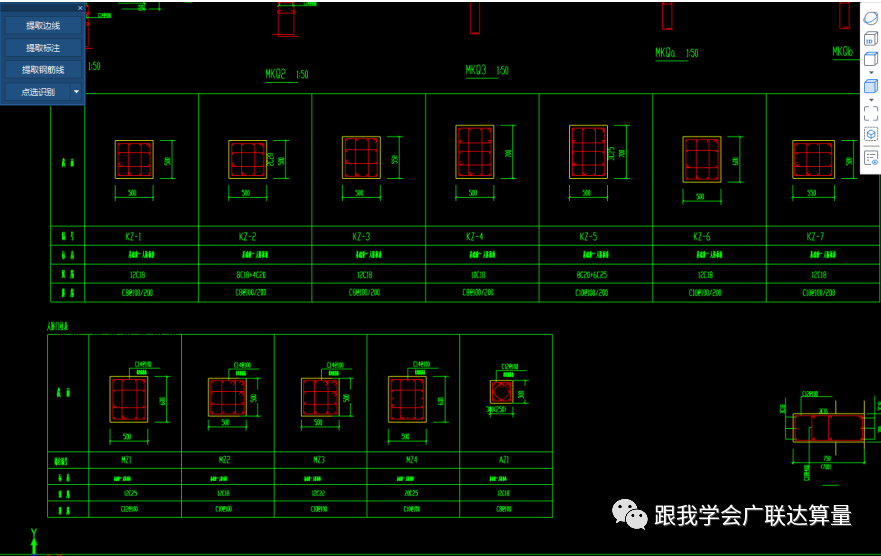

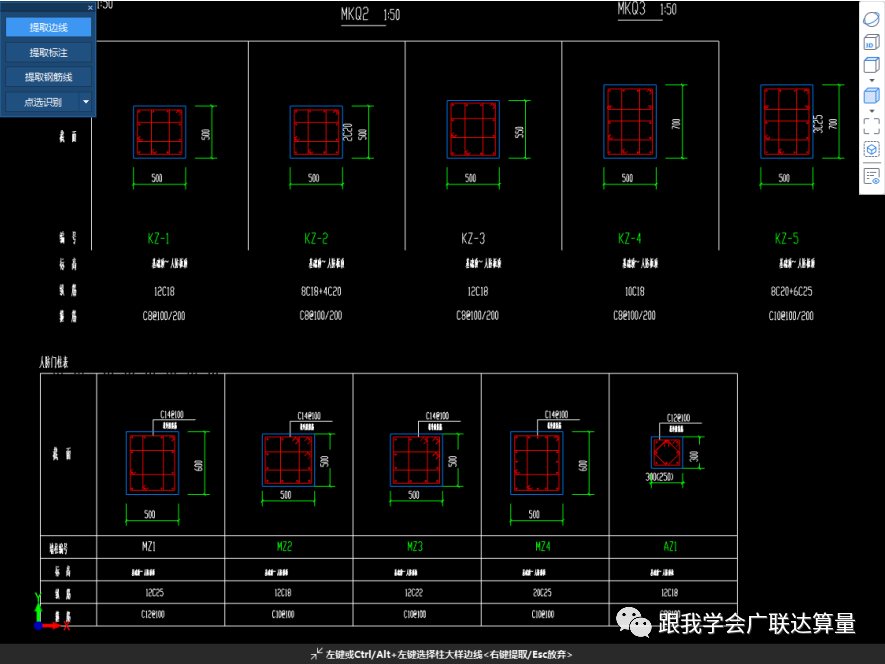

识别柱大样边线，一次性选中所有的边线，可以多次选择，直到所有的柱边线都选择，点击右键确定。

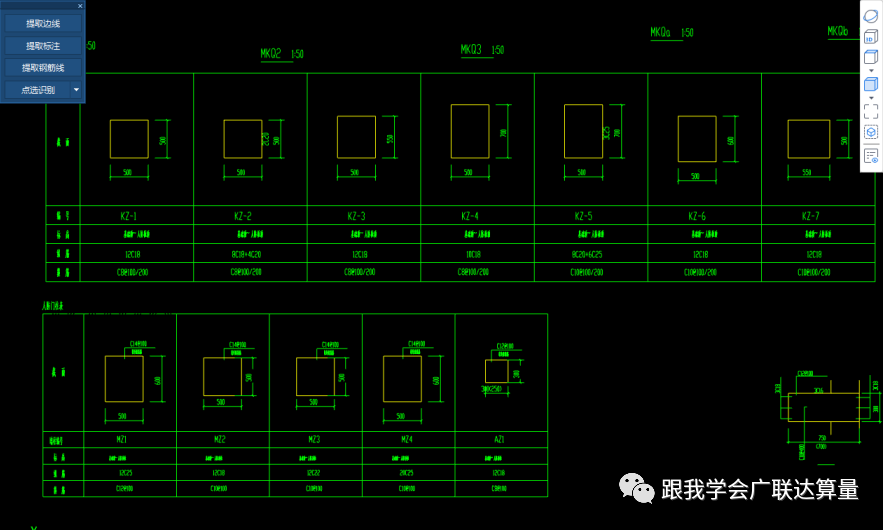

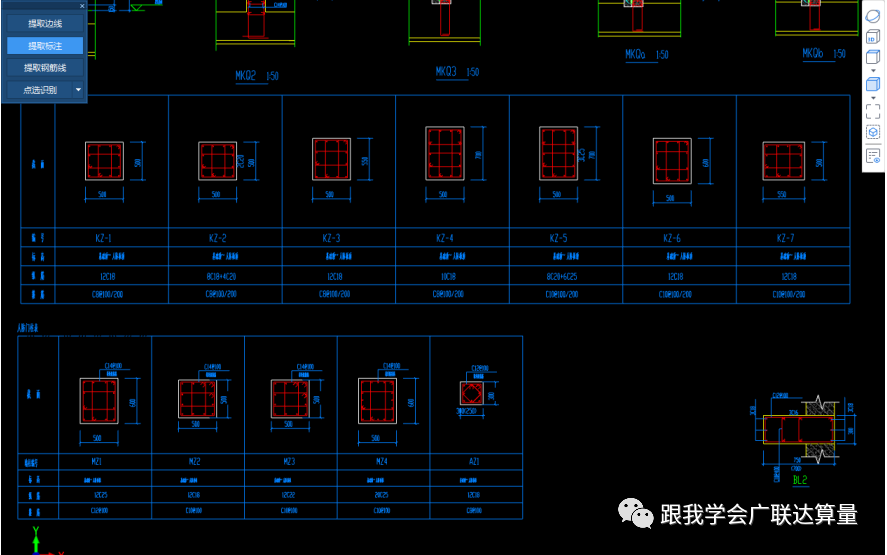

提取标注，把除了柱边线和钢筋线之外的所有标识都提取（包含柱大样表的边线），如第二图所示，这样的目的识别的标识更全面，更重要的是看起来更舒服。对比第三个图，哪一个看起来更舒服？

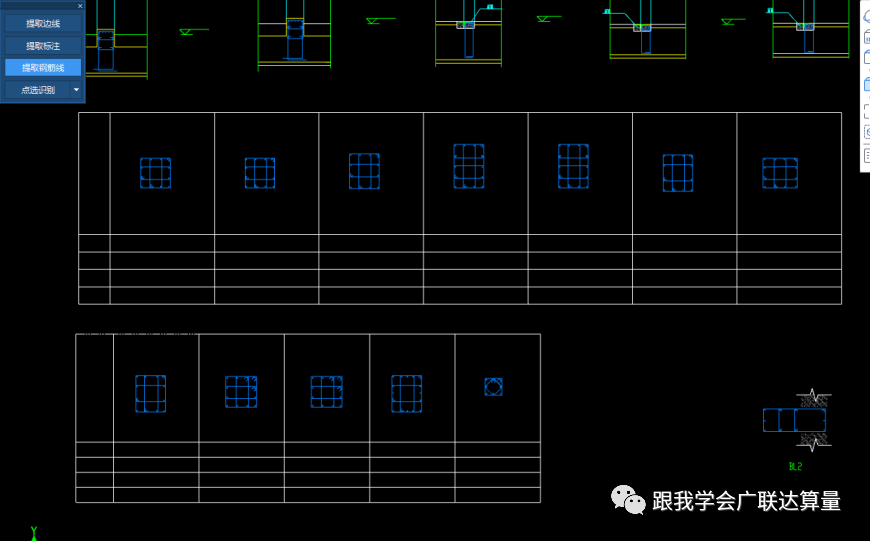

提取钢筋线，这个简单多了，就是把大样图里所有的钢筋线选中，右键确认即可。
经过提取边线，标识，钢筋线之后，就是下图的样子，是不是很清晰，明了。
点选识别柱大样
从这一部分可以后面我们会重复用到点选识别，框选识别，自动识别等功能，如果不是时间要求特别短，或者精确度要求不很高的工程，强烈大家放弃除了点选识别之外的其他识别功能（自动识别柱除外）。当你经历大体量算量工程后，我的经验是当你准确之后，你就能提高算量速度。

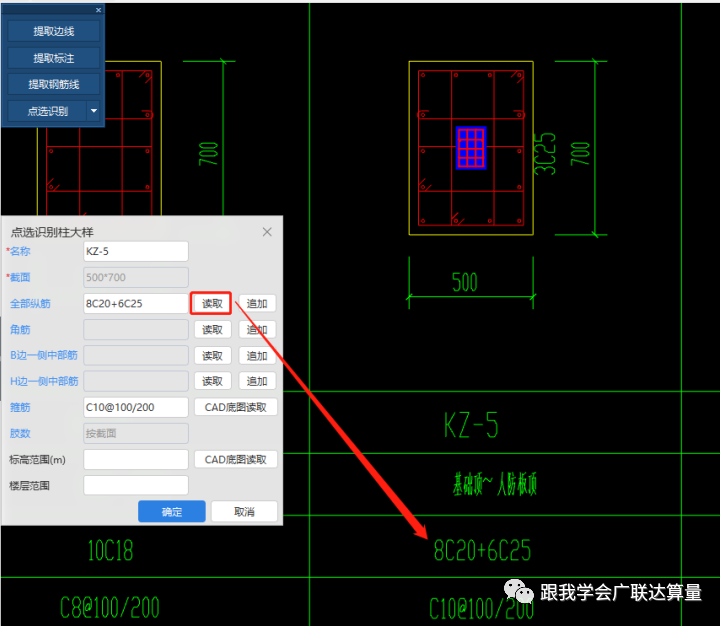

点选识别柱大样（识别全部纵筋），对应正确的名字后，全部纵筋数量要准确，下图中把识别过来的纵筋信息删除，然后点击全部纵筋--读取--点击图纸中的全部纵筋

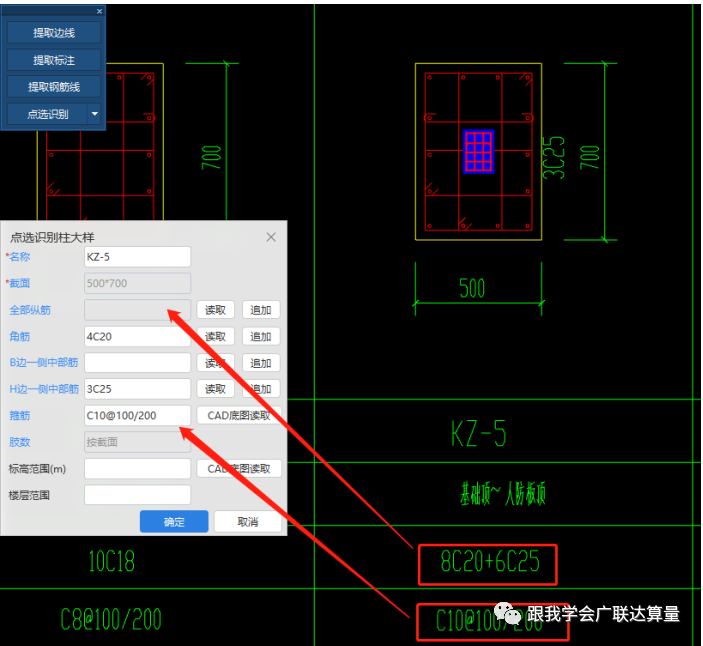

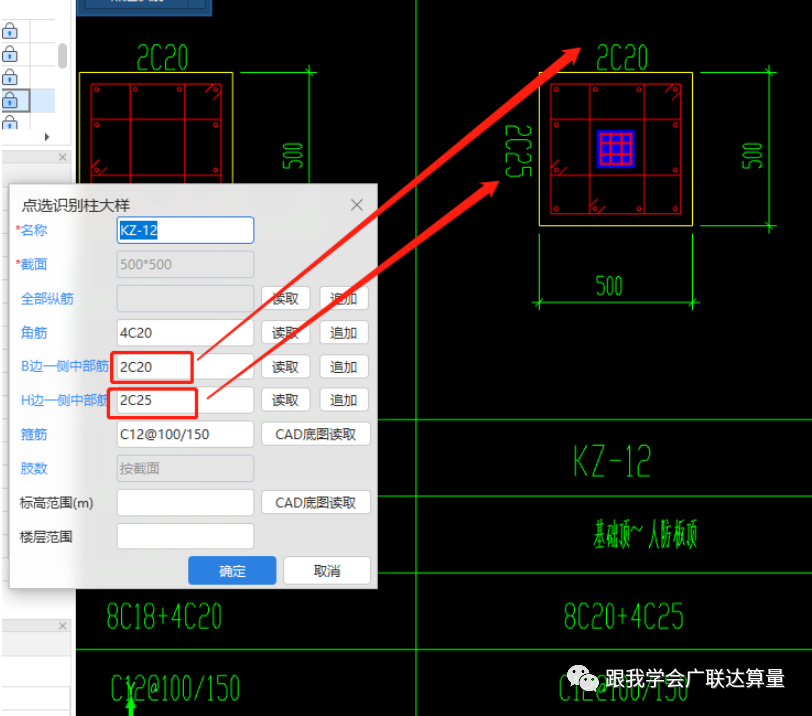

识别柱大样（按角筋，B/H边一侧中部筋）识别，这时候点选柱大样的边线，显示如下图所示，你需要确认全部纵筋8C20+4C25=4C20+2C25*2+2C20*2,我平时习惯是这样的，在角筋--读取全部纵筋--这样的好处是能保证钢筋总个数是准确的。很多时候按照图一那种形式的时候，角筋的识别是不正确的，并且这种情况不少见。用我这种方法能保证钢筋型号和总数总是准确的

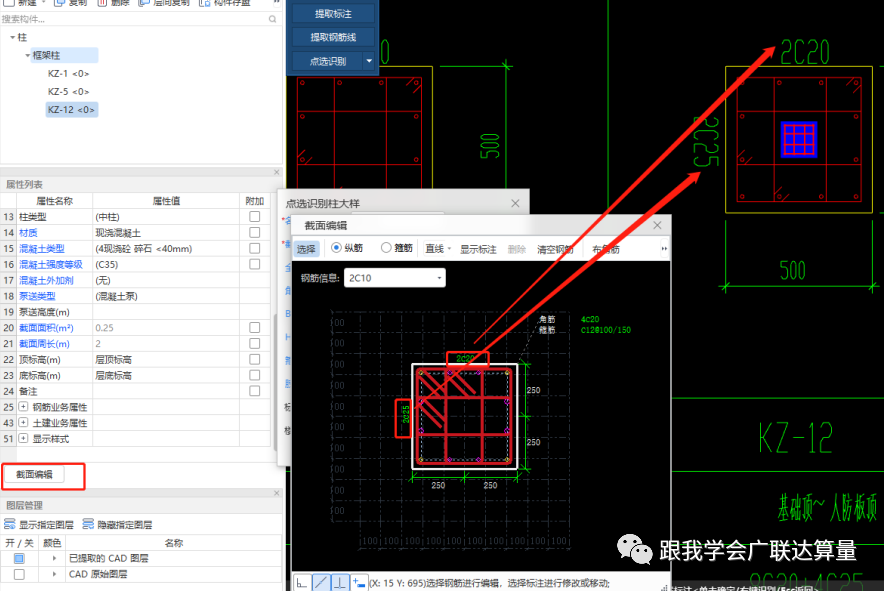

不管用哪一种点选识别柱大样识别完成后，都要点开截面编辑，然后对照图纸中角筋，B/H边一侧中部筋对比是否一致，然后对比图纸和识别后的箍筋肢数和位置是否正确。
